Schemat podłączenia pompy ciepła monoblok krok po kroku

Podłączenie monobloku do ogrzewania podłogowego

Pompa ciepła monoblok różni się od splitu tym, że cały obieg chłodniczy zamknięto w jednej obudowie na zewnątrz budynku. Do wnętrza wchodzą już tylko rury instalacji wodnej, co oznacza, że schemat podłączenia pompy ciepła monoblok sprowadza się do klasycznej hydrauliki niskotemperaturowej. To właśnie ta prostota przyciąga inwestorów, ale jednocześnie wymaga zrozumienia, dlaczego kolejność armatury na rysunku nie jest przypadkowa.

• Podłączenie monobloku do ogrzewania podłogowego
• Układ z buforem, pompą obiegową i CWU
• Monoblok podłączony do kominka z płaszczem wodnym
• Monoblok współpracujący z kotłem gazowym
• Dobór naczynia wzbiorczego
• Najczęstsze błędy w instalacji hydraulicznej

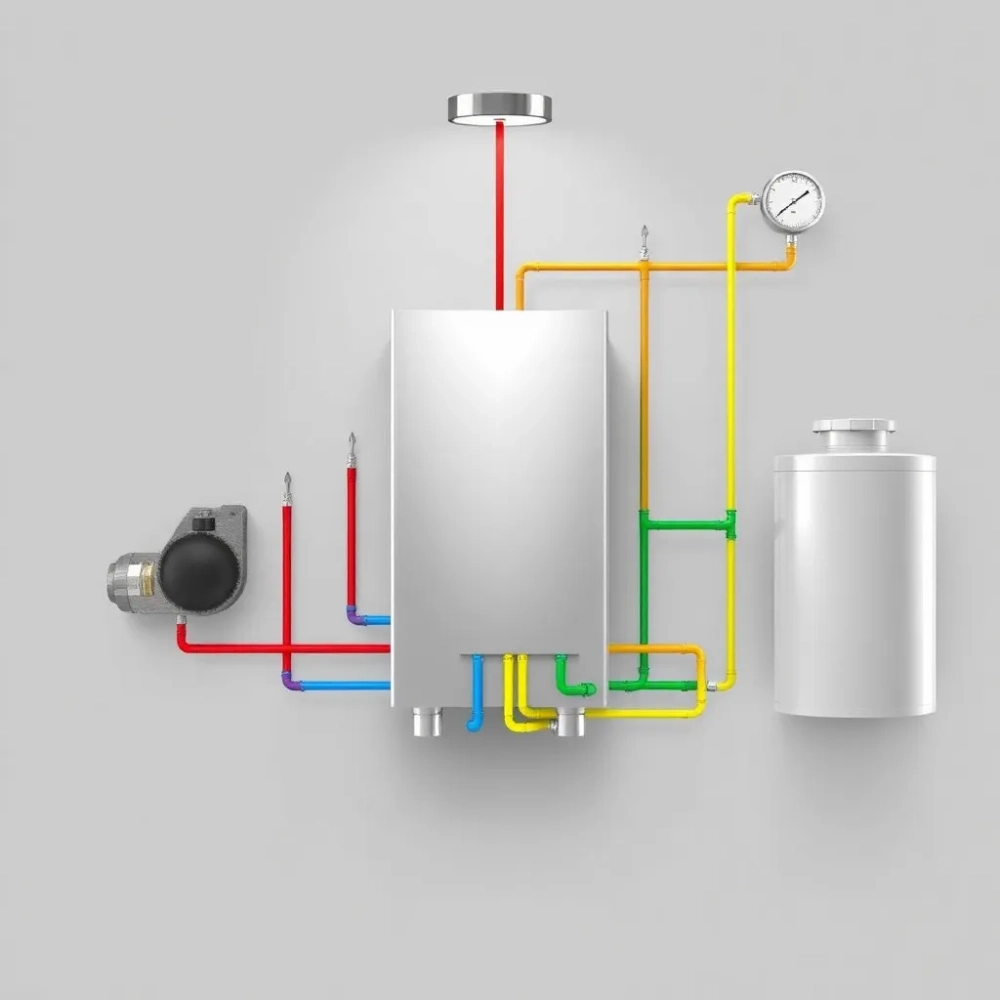

• Schemat 1: monoblok + podłogówka + CWU
• Schemat 2: monoblok + kocioł gazowy (biwalencja równoległa)
• Schemat 3: monoblok + kominek z płaszczem wodnym
• Schemat 4: split 1 obieg (podłogówka)
• Schemat 5: split 2 obiegi (podłogówka + grzejniki)
• Tabela porównawcza wszystkich wariantów
• Kiedy wybrać który wariant
• Parametry doboru pompy obiegowej
• Zasada działania układu hydraulicznego pompy ciepła
• Rola separatora powietrza i naczynia wzbiorczego
• Zasady prowadzenia rur i izolacja
• Najważniejsze normy i przepisy

Monoblok pobiera ciepło z powietrza zewnętrznego, spręża czynnik chłodniczy, skrapla go w wymiennikie płytowym i oddaje energię do wody. Ta woda płynie dalej do odbiorników, w omawianym wariancie do pętli ogrzewania podłogowego o temperaturze zasilania 32-35°C. Skoro pompa dostarcza czynnik o niskiej temperaturze, przewody podłogowe pracują bez zaworu mieszającego, a sam układ zachowuje prostą, liniową strukturę.

Lista armatury w obiegu monoblok → podłogówka

• Zawór odcinający sferyczny na zasilaniu i powrocie, umożliwia serwis urządzenia bez spuszczania wody z całego domu.
• Filtr siatkowy lub magnetyczny montowany na powrocie, wyłapuje piasek, kamień i opiłki żelaza, które i tak pojawią się w nowej instalacji.
• Naczynie wzbiorcze 8-12 l dla instalacji do 150 l czynnika, dobierane zgodnie z PN-EN 12828.
• Zawór bezpieczeństwa 3 bar z odprowadzeniem do kanalizacji, chroni wymiennik przed skokiem ciśnienia przy awarii pompy obiegowej.
• Separator powietrza z automatycznym odpowietrznikiem, usuwa mikropęcherzyki, które w niskotemperaturowej podłogówce potrafią zatrzymać przepływ.
• Zawór antyzamrożeniowy termostatyczny, otwiera przepływ przy spadku temperatury czynnika poniżej 3°C, ratując monoblok przed rozerwaniem wymiennika.
• Pompa obiegowa klasy A o wydajności 1,2-2,5 m³/h, wysterowana sygnałem PWM z płyty pompy ciepła.
• Zawór automatycznego napełniania z filtrem i zaworem zwrotnym, utrzymuje ciśnienie w instalacji 1,2-1,5 bar.

Dobór mocy i przepływu

Dla domu 120 m² z zapotrzebowaniem 50 W/m² potrzebna jest pompa o mocy grzewczej 6-8 kW. Przy takiej mocy przepływ w obiegu powinien wynosić około 1,3 m³/h, a spadek ciśnienia w pętli podłogowej nie przekroczy 0,4 m sł. wody. Parametry te weryfikujesz w karcie katalogowej producenta, szukając wiersza „wydajność przy A7/W35".

Wskazówka montażowa: filtr montuj zawsze przed pompą obiegową, a nie za nią. Łopatki wirnika żyją wtedy dwa razy dłużej, bo nie ślizgają się po zanieczyszczeniach.

Układ z buforem, pompą obiegową i CWU

Bufor ciepła to stalowy zbiornik o pojemności 30-50 l/kW mocy grzewczej, który wyrównuje krótkie cykle włączania sprężarki. W domu z podłogówką i zasobnikiem ciepłej wody użytkowej działa jak akumulator hydrauliczny, dzięki czemu sprężarka nie taktuje co pięć minut, lecz pracuje równomiernie przez 30-45 minut. To właśnie wydłużenie cyklu pracy podnosi współczynnik SCOP o 5-10% w skali roku.

Schemat układu wygląda następująco: pompa ciepła zasila górny króciec bufora, odbiór wraca z króćca dolnego. Za buforem pracuje pompa obiegowa instalacji grzewczej, a osobna pompa ładuje zasobnik CWU przez wymiennik płytowy lub wężownicę. Taki rozdział hydrauliki daje Ci możliwość pracy każdego obiegu z własną temperaturą zasilania, bez stosowania zaworów mieszających.

Parametry doboru bufora do mocy pompy

Armatura obiegu CWU

• Zawór przełączający trójdrogowy z napędem elektrycznym 230 V, sterowany sygnałem z regulatora pompy.
• Zasobnik CWU 200-300 l z wężownicą o powierzchni 2,5-3,5 m², dobieraną według mocy pompy.
• Zawór mieszający termostatyczny na wyjściu ciepłej wody, ogranicza temperaturę do 55°C i chroni przed poparzeniem.
• Zawór zwrotny na powrocie cyrkulacji CWU, zapobiega niekontrolowanemu cofaniu wody do zasobnika.
• Pompa cyrkulacyjna CWU z zegarem i termostatem, uruchamiana np. od 6:00 do 9:00 oraz od 17:00 do 22:00.

W takim układzie separator powietrza stoi na górnym króćcu bufora, gdzie zbiera się wolny gaz wypływający z wody przy podgrzewaniu. To ważne, bo mikropęcherzyki w strefie wysokiej temperatury potrafią zablokować pompę obiegową i wywołać alarm niskiego ciśnienia.

Kiedy wybrać taki wariant

Układ z buforem i zasobnikiem CWU sprawdza się wszędzie tam, gdzie domek liczy 90-180 m² i posiada ogrzewanie podłogowe. Gdy tradycyjne grzejniki wysokotemperaturowe muszą współpracować z pompą niskotemperaturową, zawór mieszający za buforem podnosi temperaturę do 50-55°C, zachowując kominowe rozdzielenie obiegów.

Monoblok podłączony do kominka z płaszczem wodnym

Kominek z płaszczem wodnym wytwarza ciepło przy temperaturze wody 60-80°C, więc jego wpięcie w niskotemperaturowy obieg pompy wymaga strategii. Najpopularniejsze rozwiązanie to bufor akumulacyjny, do którego wpina się oba źródła, a za buforem automatyka steruje zaworami przełączającymi. Kominek grzeje górę bufora, pompa grzeje środek, a odbiór pobiera wodę z dołu, gdzie panuje temperatura wyrównana.

Schemat hydrauliczny przewiduje zawór termostatyczny mieszający na zasilaniu do odbiorników, ograniczający temperaturę do wartości wymaganej przez podłogówkę. Sterownik pompy ciepła otrzymuje sygnał z czujnika bufora, który wstrzymuje sprężarkę, gdy temperatura w zbiorniku przekroczy 45°C. Taki układ nazywa się kaskadą źródeł i pozwala wykorzystać darmowe ciepło drewna przez 150-200 dni w roku.

Lista armatury dla kaskady pompa + kominek

• Bufor 500-1000 l z czterema króćcami przyłączeniowymi, w tym dedykowanym do kominka.
• Zawór termostatyczny mieszający 3-drogowy, o zakresie 30-60°C, z kapilarą zanurzeniową.
• Pompa obiegowa kominka odporna na 110°C, z mosiężnym korpusem.
• Zawór bezpieczeństwa 3 bar na obiegu kominka, bo obieg otwarty osiąga wyższe ciśnienie.
• Schładzacz termiczny z zaworem termicznym 95°C, odprowadza nadmiar ciepła, gdy pompa zgaśnie, a kominek nadal grzeje.
• Czujnik temperatury bufora w górnej strefie, przekazuje sygnał do automatyki pompy ciepła.
• Zawór zwrotny między wyjściem kominka a powrotem pompy, zapobiega cofaniu wody z jednego obiegu do drugiego.

Kiedy ten wariant się nie sprawdzi

Nie warto go stosować, gdy kominek używany jest okazjonalnie, rzadziej niż raz w tygodniu. Bufor 800 l kosztuje kilka tysięcy złotych, a inwestycja zwraca się tylko przy regularnym paleniu. Podobnie w domach z rekuperacją i wentylacją mechaniczną, gdzie spaliny z kominka mogą zakłócać pracę czujników jakości powietrza.

Monoblok współpracujący z kotłem gazowym

Połączenie pompy ciepła z kotłem gazowym ma sens w dwóch przypadkach: gdy dom posiada już działający kocioł, a pompa ma go odciążyć w sezonie przejściowym, albo gdy pompa pełni rolę źródła podstawowego, a kocioł gazowy przejmuje szczytowe mrozy. Drugi scenariusz nazywa się biwalencją i wymaga precyzyjnego sterowania.

Schemat hydrauliczny w biwalencji przewiduje zawór przełączający czterodrogowy za buforem, który kieruje odbiór na obieg niskotemperaturowy pompy albo na obieg wysokotemperaturowy kotła. Regulator zewnętrzny decyduje, kiedy włączyć gaz, na podstawie krzywej grzewczej i temperatury zewnętrznej. Typowy punkt biwalencji to -3°C, choć w domach pasywnych obniża się go do -7°C.

Parametry doboru kotła do współpracy

Krytyczna armatura hybrydowego układu

• Zawór czterodrogowy z napędem elektrycznym 230 V lub 24 V, wytrzymały na 110°C.
• Bufor 300-500 l zapewniający minimalny czas pracy pompy wynoszący 20 minut.
• Zawór zwrotny klapowy między pompą a kotłem, zapobiegający przepływowi wstecznemu.
• Czujnik temperatury zewnętrznej z korekcją krzywej grzewczej, montowany na ścianie północnej.
• Filtr gazowy z separatorem zanieczyszczeń na zasilaniu kotła, wymagany przez większość producentów.
• Zawór antyzamrożeniowy na obiegu pompy, identyczny jak w wariancie podłogówki.

W układzie biwalentnym automatyka pompy ciepła odczytuje sygnał z czujnika bufora i opóźnia ponowny rozruch sprężarki przez minimum 10 minut po wyłączeniu kotła. Bez takiej przerwy gaz i pompa mogą pracować jednocześnie, co marnuje prąd i gaz w identycznym momencie.

Kiedy rezygnować z biwalencji

W domach nowo budowanych, gdzie projektant od razu przewidział ogrzewanie podłogowe, kocioł gazowy pełni jedynie rolę rezerwową. Koszt przyłącza gazowego, projektu i samego kotła rzadko amortyzuje się w czasie krótszym niż 15 lat, jeśli pompa pokrywa 85% zapotrzebowania. Hybryda opłaca się za to w modernizowanych domach, w których stary kocioł już stoi i działa sprawnie.

Dobór naczynia wzbiorczego

Naczynie wzbiorcze z membraną elastyczną kompensuje termiczne rozszerzanie się wody. Przy każdym wzroście temperatury o 50°C objętość czynnika rośnie o około 2%, więc w instalacji 300 l przyrost wynosi 6 l. To właśnie taką wartość musi pochłonąć membrana, zanim ciśnienie osiągnie wartość otwarcia zaworu bezpieczeństwa.

Dobór zaczynij od pojemności instalacji, którą obliczasz jako suma objętości grzejników, rur i bufora. Typowy dom 120 m² z podłogówką mieści 180-250 l wody. Dla takiej wartości sprawdzi się naczynie 12-18 l, dobrane z zapasem 20% na przyszłe rozbudowy.

Tabela doboru naczynia

Ciśnienie wstępne w naczyniu ustawia się pompką nożną przed montażem, a wartość wynosi ciśnienie statyczne instalacji powiększone o 0,2 bar. Dla domu z buforem na parterze to zazwyczaj 0,8-1,0 bar.

Najczęstsze błędy w instalacji hydraulicznej

Brak separatora zanieczyszczeń to numer jeden na liście grzechów głównych wykonawców. Magnez, żeliwo, mosiądz i stal w obiegu grzewczym korodują, uwalniając tlenki żelaza, które osadzają się w wymienniku płytowym pompy. Separator magnetyczny lub filtr cyklonowy za sekcją mieszania wychwytuje te cząstki, zanim trafią do skraplacza. Bez niego wymiennik traci 15-20% wydajności w ciągu trzech sezonów.

Zła wielkość naczynia wzbiorczego to drugi klasyk. Naczynie 8 l w instalacji 400 l nie zdąży pochłonąć przyrostu objętości, więc zawór bezpieczeństwa zaczyna kapie, a pompa traci ciśnienie przy każdym rozruchu sprężarki. Wynik: człowiek dolewa wodę co miesiąc, regulator odpowietrza instalację, a rachunek za wodę rośnie.

Pominięcie zaworu antyzamrożeniowego w monoblokach to trzeci, najgroźniejszy błąd. Urządzenie pobiera ciepło z powietrza nawet wtedy, gdy instalacja jest wyłączona na lato. Woda w wymienniku zamarza przy -10°C w ciągu nocy, a koszt wymiany płytowego wymiennika to 3500-5000 zł. Tymczasem zawór termostatyczny za 120 zł rozwiązuje problem, otwierając przepływ resztkowej wody z instalacji.

Brak zaworu automatycznego napełniania to czwarty błąd, który ujawnia się po roku. W małych instalacjach ubytki wody wynikają z odpowietrzania automatycznego i mikroperlacji zaworu bezpieczeństwa. Bez automatycznego uzupełniania ciśnienie spada, pompa traci przepływ i sterownik zgłasza błąd przepływu. Rozwiązanie to zawór napełniający z filtrem i zaworem zwrotnym, montowany na zasilaniu wody zimnej.

Piąty błąd to zły dobór pompy obiegowej. Pompa trzybiegowa ustawiona na najwyższy bieg przy niskim przepływie podnosi ciśnienie w wymienniku powyżej 1,5 bar, co sprzyja kawitacji i hałasowi. Jedynie pompa elektroniczna z modulacją PWM pozwala płynnie sterować wydajnością i utrzymywać stały przepływ przy zmiennym oporze pętli podłogowej.

Checklist montażowy do wydruku

• Filtr magnetyczny na powrocie, przed pompą obiegową
• Zawór antyzamrożeniowy na zasilaniu pompy
• Separator powietrza w najwyższym punkcie instalacji
• Naczynie wzbiorcze z ciśnieniem wstępnym 0,8 bar
• Zawór bezpieczeństwa 3 bar z odprowadzeniem do kanalizacji
• Manometry na zasilaniu i powrocie przy buforze
• Zawór napełniający z zaworem zwrotnym
• Pompa obiegowa z sygnałem PWM
• Zawory odcinające na każdym odbiorniku
• Odpowietrzniki automatyczne na końcówkach rozdzielaczy

Schemat 1: monoblok + podłogówka + CWU

To najczęściej wybierany wariant w domach jednorodzinnych o powierzchni 100-160 m². Pompa ciepła monoblok stoi na zewnątrz, a do kotłowni wchodzą dwa przewody: zasilanie i powrót. W środku pracuje bufor 300 l, z którego górny króciec zasila zasobnik CWU 250 l przez pompę ładującą, a środkowy króciec napędza rozdzielacz podłogówki z siedmioma pętlami.

Parametry techniczne i orientacyjne koszty kompletu

Całkowity koszt materiałów z montażem zamyka się w przedziale 34 000-41 000 zł. Cena obejmuje komplet zaworów, pomp, separatorów i okablowania sterowniczego, ale nie uwzględnia ceny samej pompy ciepła dostarczanej przez producenta. Ceny pochodzą z analizy katalogów i stawek wykonawców z 2024 roku.

Schemat 2: monoblok + kocioł gazowy (biwalencja równoległa)

Biwalencja równoległa sprawdza się w modernizowanych domach, gdzie istniejący kocioł gazowy zostaje w instalacji jako źródło szczytowe. Schemat przewiduje bufor 400 l z dwoma niezależnymi wlotami: jeden z pompy ciepła, drugi z kotła. Za buforem pracują dwie pompy obiegowe, z których jedna jest zasilana przez rozdzielacz, druga przez zawór zwrotny.

Parametry techniczne i orientacyjne koszty kompletu

Sumaryczny koszt materiałów z robocizną waha się od 41 000 do 52 000 zł w zależności od klasy kotła i producenta pompy. Biwalencja ma sens tam, gdzie przyłącze gazowe już istnieje, a inwestor chce utrzymać gwarancję cieplną niezależnie od dostawy prądu.

Schemat 3: monoblok + kominek z płaszczem wodnym

Schemat obejmuje kocioł na drewno o mocy 15-20 kW podłączony do bufora 800 l z sześcioma króćcami. Pompa ciepła 9 kW wpina się w środkową strefę bufora, a odbiór pobiera wodę z dołu. Sterownik pompy odczytuje temperaturę górnej strefy i wstrzymuje sprężarkę, gdy kominek dostarcza więcej ciepła, niż wynosi aktualne zapotrzebowanie.

Parametry techniczne i orientacyjne koszty kompletu

Koszt materiałów wraz z montażem zamyka się w przedziale 54 000-69 000 zł. Inwestycja zwraca się w domach, gdzie właściciel pali w kominku regularnie przez 4-5 miesięcy w roku, bo oszczędność na prądzie sięga 2 500-3 500 zł rocznie w porównaniu z samą pompą.

Schemat 4: split 1 obieg (podłogówka)

Split różni się od monobloku tym, że jednostka zewnętrzna zawiera sprężarkę i skraplacz, a jednostka wewnętrzna mieści wymiennik płytowy i pompę obiegową. Schemat jest bardziej kompaktowy, bo pary chłodniczej nie trzeba rozprowadzać na zewnątrz, a jedynie połączyć dwie jednostki przewodem o długości do 15 m.

Parametry techniczne i orientacyjne koszty kompletu

Schemat 5: split 2 obiegi (podłogówka + grzejniki)

Split z dwoma obiegami sprawdza się w domach o mieszanej instalacji: parter z podłogówką, piętro z grzejnikami. Jednostka wewnętrzna posiada wbudowany zawór mieszający, który rozdziela przepływ na dwie sekcje. Schemat jest zbliżony do wariantu monoblok, lecz wymaga dodatkowego naczynia wzbiorczego ze względu na większą pojemność instalacji.

Parametry techniczne i orientacyjne koszty kompletu

Tabela porównawcza wszystkich wariantów

Kiedy wybrać który wariant

Nowy dom 120 m² z podłogówką wymaga wyłącznie monobloku w wariancie 1 z buforem 200 l. To najtańsze rozwiązanie, które przy SCOP 4,8 generuje roczny koszt ogrzewania na poziomie 2 800-3 600 zł. Jeśli do tego dochodzi potrzeba podgrzewania wody dla czteroosobowej rodziny, wariant 2 z buforem 300 l i zasobnikiem CWU to naturalne rozszerzenie, które dodaje 3 500-4 500 zł do inwestycji, ale rozwiązuje problem komfortu ciepłej wody.

Modernizowany dom z działającym kotłem gazowym to pole dla wariantu biwalencyjnego. Koszt wymiany starego kotła wynosi 6 000-9 000 zł, a koszt instalacji pompy obok niego to kolejne 30 000-35 000 zł. Efekt: w sezonie grzewczym pompa pokrywa 70-85% zapotrzebowania, kocioł włącza się dopiero w tygodniach z mrozem poniżej -5°C.

Domy z kominkiem, w których właściciel pali regularnie, wybierają wariant 3 z buforem 800 l. Tu inwestycja zwraca się przez 8-10 lat, a rola pompy sprowadza się do utrzymywania temperatury w dni, gdy domowników nie ma w domu i kominek gaśnie.

Split 1 obieg sprawdza się w mniejszych domach, gdzie brak miejsca na jednostkę zewnętrzną monobloku wymusza montaż sprężarki wewnątrz. Split 2 obiegi to z kolei naturalny wybór w domach piętrowych z mieszaną instalacją, gdzie piętro potrzebuje grzejników 55°C, a parter podłogówki 35°C.

Parametry doboru pompy obiegowej

Pompa obiegowa musi pokonać opór hydrauliczny najdalszej pętli grzewczej. W podłogówce o łącznej długości rur 400 m opór wynosi 0,3-0,5 m sł. wody, w domu z grzejnikami może osiągnąć 1,2 m sł. wody. Pompa elektroniczna klasy A o wydajności 1,2-3,0 m³/h i podnoszeniu 4-6 m sł. wody pokrywa większość typowych instalacji.

Przy doborze pompy zwróć uwagę na współczynnik EEI (Energy Efficiency Index). Pompy klasy A mają EEI poniżej 0,23, co oznacza zużycie prądu 5-50 W zamiast 80-200 W w pompach klasy C. Różnica w rachunku za prąd po 10 latach sięga 600-900 zł, a koszt zakupu droższej pompy to zaledwie 250-400 zł.

Tabela doboru pompy obiegowej

Zasada działania układu hydraulicznego pompy ciepła

Sprężarka w pompie ciepła podnosi ciśnienie czynnika chłodniczego, który oddaje ciepło w skraplaczu do wody instalacyjnej. Schłodzony czynnik przechodzi przez zawór rozprężny, odparowuje w parowniku pobierając ciepło z powietrza, a następnie wraca do ssania sprężarki. Ten obieg chłodniczy zachodzi niezależnie od hydrauliki, lecz o sprawności całego systemu decyduje właśnie obieg wodny.

Układ hydrauliczny musi dostarczyć wodę do skraplacza w ilości dokładnie odpowiadającej mocy grzewczej pompy. Przy niedoborze przepływu czynnik chłodniczy nie skrapla się w pełni, a sprężarka pracuje w przeciążeniu. Przy nadmiarze przepływu temperatura wody na wejściu skraplacza spada, zawór rozprężny zbyt mocno się otwiera, a współczynnik COP spada o 0,3-0,5 punktu.

Bufor ciepła wyrównuje krótkotrwałe wahania ΔT i pozwala sprężarce pracować w stałym punkcie mimo zmiennego obciążenia odbiorników. Bez bufora pompa musiałby modulować mocą co kilka minut, co obniża sprawność i skraca żywotność sprężarki. Z buforem 200-500 l sprężarka pracuje w cyklach 30-60 minut, co jest optymalne dla urządzeń inwerterowych.

Rola separatora powietrza i naczynia wzbiorczego

Separator powietrza z automatycznym odpowietrznikiem usuwa mikropęcherzyki, które powstają przy rozruchu instalacji oraz uwalniają się z wody wraz ze spadkiem ciśnienia. Gazy te trafiają do górnej części separatora, skąd są odprowadzane przez zawór pływakowy. Efekt: pompa obiegowa pracuje cicho, a przepływ pozostaje stabilny przez cały sezon.

Naczynie wzbiorcze z membraną butylową kompensuje rozszerzalność cieplną wody. Bez niego każdy wzrost temperatury generowałby skok ciśnienia, który otwiera zawór bezpieczeństwa. Strata wody oznacza konieczność uzupełniania, a woda z kranu wprowadza do układu tlen, który przyspiesza korozję aluminium w wymienniku płytowym.

Zawór bezpieczeństwa 3 bar to ostatnia linia obrony przed nadciśnieniem. Otwiera się przy 3,0 bar i przepuszcza wodę do kanalizacji. W instalacjach pomp ciepła zawór montuje się na przewodzie zasilającym jak najbliżej pompy, bo tam ciśnienie rośnie najszybciej.

Zasady prowadzenia rur i izolacja

Rury instalacyjne prowadzi się bez ostrych kolan, w łukach o promieniu minimum 5-krotności średnicy. Zagięcie 90° generuje dodatkowy opór 0,2 m sł. wody, podczas gdy łuk o promieniu 50 mm praktycznie nie wpływa na przepływ. W domach 120 m² oszczędność na oporach sięga 0,3-0,5 m sł. wody, co pozwala dobrać pompę obiegową o niższym poborze mocy.

Izolacja rur ma znaczenie w obrębie kotłowni, gdzie temperatura różni się o 15-20°C od pomieszczeń mieszkalnych. Otulina Armaflex 19 mm na rurach DN 25 ogranicza stratę ciepła do 7 W/mb, izolacja 32 mm do 4 W/mb. Przy 30 metrach rur w kotłowni roczna oszczędność wynosi 60-120 kWh, czyli 40-80 zł.

Najważniejsze normy i przepisy

Instalacja hydrauliczna pompy ciepła musi spełniać wymagania normy PN-EN 12828 dotyczącej instalacji ogrzewczych w budynkach. Norma precyzuje dobór naczynia wzbiorczego, zaworu bezpieczeństwa, wymagania dla materiałów i izolacji. W polskim prawie budowlanym instalacja grzewcza podlega również wymogom Warunków Technicznych 2021, w szczególności w zakresie izolacyjności termicznej i bezpieczeństwa.

Źródła danych: katalogi techniczne producentów pomp ciepła (Panasonic, Daikin, Mitsubishi Electric), karty katalogowe armatury (Afriso, Caleffi, Wika), normy PN-EN 12828 oraz Warunki Techniczne 2021 (Rozporządzenie Ministra Rozwoju i Technologii z 2022 r.). Orientacyjne ceny materiałów i robocizny pochodzą z analizy ofert wykonawców z 2024 roku.
