Schemat podłączenia bufora do pompy ciepła krok po kroku

Dobór bufora do pompy ciepła to nie kwestia widzimisię, lecz konkretnego rachunku cieplnego i hydraulicznego. Źle dobrany zbiornik akumulacyjny sprawi, że sprężarka będzie się cyklicznie włączać i wyłączać, a współczynnik SCOP spadnie o kilkanaście procent względem wartości katalogowej. Poniżej znajdziesz schemat podłączenia bufora do pompy ciepła w jego najczystszej, ale zarazem pełnej formie: od doboru litrażu, przez topologię hydrauliczną, aż po najczęstsze błędy montażowe, które kosztują użytkownika realne pieniądze przez lata eksploatacji.

• Jak działa bufor w układzie z pompą ciepła
• Schemat podłączenia bufora do pompy ciepła: wersja podstawowa
• Jak dobrać pojemność bufora do mocy pompy ciepła
• Bufor z wężownicą i dodatkowym źródłem ciepła w instalacji
• Stratyfikacja temperatury w buforze: klucz do wysokiego SCOP
• Najczęstsze błędy przy montażu bufora do pompy ciepła
• Kiedy warto zrezygnować z bufora
• Automatyka i regulacja: jak sterownik współpracuje z buforem
• Koszty bufora i opłacalność inwestycji

Jak działa bufor w układzie z pompą ciepła

Pompa ciepła oddaje do instalacji wodę o temperaturze zwykle 30-45°C, rzadko powyżej 55°C, gdy działa w najkorzystniejszym zakresie pracy. To najniższa temperatura zasilania spośród wszystkich typów generatorów ciepła stosowanych w domach jednorodzinnych, ale zarazem najlepiej dopasowana do ogrzewania podłogowego i nowoczesnych grzejników niskotemperaturowych.

Bufor w tym układzie pełni trzy jednocześnie role. Po pierwsze, akumuluje nadwyżki mocy w momentach, gdy pompa ciepła pracuje z wydajnością wyższą niż chwilowe zapotrzebowanie budynku, na przykład podczas wiosennych odwilży. Po drugie, buforuje i wydłuża cykle pracy sprężarki. Po trzecie, umożliwia współpracę z innym źródłem, na przykład kominkiem z płaszczem wodnym, kotłem gazowym czy kolektorami słonecznymi, bez ryzyka hydraulicznego zatkania wymiennika.

Z punktu widzenia regulacji najważniejsze jest to, że pompa ciepła działa najsprawniej przy stałym obciążeniu 40-70% mocy znamionowej. Krótkie cykle włącz-wyłącz, trwające poniżej kilku minut, obniżają SCOP, przyspieszają zużycie sprężarki i zwięksają hałas. Bufor wyrównuje pobór ciepła z budynku i oddawanie go ze źródła tak, by sprężarka pracowała w jednym długim cyklu zamiast kilkunastu krótkich.

Wielu inwestorów traktuje bufor jako magazyn energii w sensie dosłownym. To po części prawda, ale warto pamiętać, że woda ma pojemność cieplną 4,19 kJ/(kg·K), więc 200 litrów wody schłodzone o 10°C oddaje raptem 2,33 kWh ciepła. To za mało, by pokryć całą dobę ogrzewania domu 150 m² przy zapotrzebowaniu 8-10 kW. Bufor w układzie z pompą ciepła służy więc raczej stabilizacji pracy niż prawdziwemu magazynowaniu energii na wiele godzin.

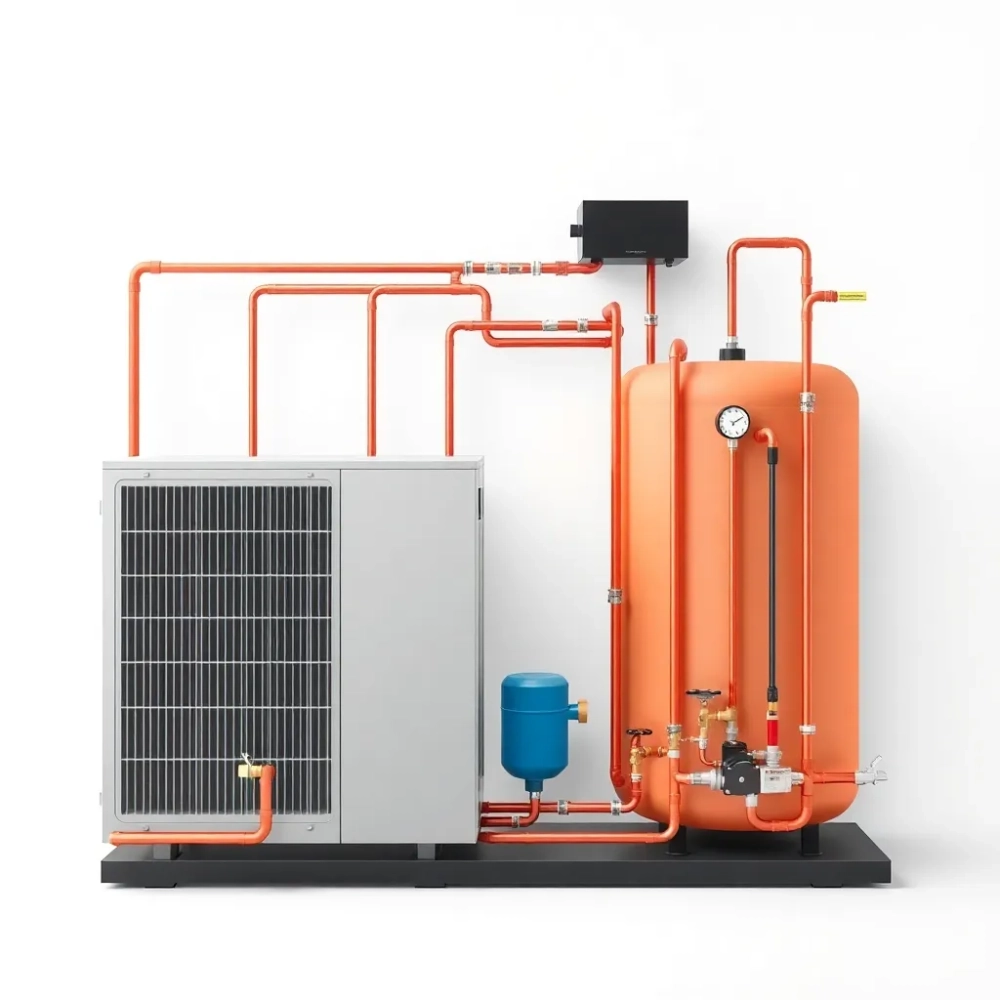

Schemat podłączenia bufora do pompy ciepła: wersja podstawowa

Najprostszy układ składa się z trzech obiegów hydraulicznych połączonych buforem: źródło (pompa ciepła), bufor, odbiór (ogrzewanie podłogowe lub grzejnikowe). Schemat podłączenia bufora do pompy ciepła w wersji podstawowej wygląda następująco:

Zasilanie z pompy ciepła wchodzi do górnego króćca bufora, powrót wraca do dolnego króćca. Dzięki temu woda gorętsza gromadzi się w górnej części zbiornika, a chłodniejsza opada na dół, co tworzy naturalną stratyfikację termiczną. Z górnej części bufora wychodzi zasilanie instalacji c.o., a do dolnej części wraca schłodzony czynnik z instalacji. Taka topologia wykorzystuje grawitacyjne rozdzielenie warstw ciepłej i zimnej wody.

Między pompą ciepła a buforem pracuje pompa obiegowa źródła, zazwyczaj wbudowana w jednostkę wewnętrzną. Pomiędzy buforem a instalacją c.o. pracuje pompa obiegowa odbioru, sterowana niezależnie, najczęściej pogodowo albo termostatem pokojowym. Obie pompy mają własne zawory zwrotne, które blokują przepływ wsteczny, gdy jedna ze stron nie pracuje.

Na zasilaniu pompy ciepła i na zasilaniu instalacji c.o. montuje się czujniki temperatury, które wysyłają sygnał do automatyki. Sterownik pompy ciepła reaguje na temperaturę wody wychodzącej z bufora, a nie na temperaturę czynnika zaraz za skraplaczem. Dzięki temu sprężarka może pracować dłużej w jednym cyklu, nawet jeśli temperatura w pomieszczeniu osiągnęła już zadaną wartość.

W schemacie podstawowym nie stosuje się zaworu mieszającego pomiędzy buforem a pompą ciepła, bo pompa ciepła sama produkuje wodę o niskiej temperaturze zasilania. Zawór mieszający pojawia się dopiero w układach z kilkoma obiegami o różnych temperaturach zasilania, na przykład grzejnikami wymagającymi 55°C i podłogówką potrzebującą 35°C.

Lista elementów schematu podstawowego

• pompa ciepła typu powietrze-woda lub gruntowa,
• bufor akumulacyjny o pojemności 200-500 l,
• pompa obiegowa źródła (wbudowana lub zewnętrzna),
• pompa obiegowa instalacji c.o.,
• zawory zwrotne na każdym obiegu,
• czujniki temperatury zasilania i powrotu,
• filtr siatkowy na powrocie do pompy ciepła,
• zawór bezpieczeństwa i naczynie wzbiorcze.

Jak dobrać pojemność bufora do mocy pompy ciepła

Dobór bufora do pompy ciepła wynika z dwóch sprzecznych wymagań. Zbyt mały zbiornik nie wyrówna cykli sprężarki, zbyt duży niepotrzebnie zajmuje miejsce w kotłowni i zwiększa straty postojowe. Producenci pomp ciepła podają w dokumentacji minimalną i zalecaną pojemność bufora, na przykład 200 l dla modelu 7 kW, 300 l dla 11 kW i 500 l dla 17 kW.

W praktyce inżynierskiej stosuje się wzór P = Q × t, gdzie P to pojemność bufora w litrach, Q to przepływ wody przez pompę ciepła w litrach na minutę, a t to wymagany minimalny czas pracy sprężarki w minutach. Przy Q = 25 l/min i t = 6 minut pojemność bufora powinna wynosić co najmniej 150 l. W domach jednorodzinnych najczęściej dobiera się bufory o pojemności 20-50 l na 1 kW mocy grzewczej pompy ciepła.

Tabela orientacyjna poniżej ułatwia szybki wybór, ale w konkretnym projekcie zawsze warto zweryfikować litraż z projektantem instalacji lub autoryzowanym serwisem pompy ciepła. Producenci podają w kartach technicznych wartość minimalną, poniżej której sprężarka może pracować w niedopuszczalnych cyklach.

W domach z dominującym ogrzewaniem podłogowym bufor może być nieco mniejszy niż w domach ze starymi grzejnikami wysokotemperaturowymi, bo podłogówka wymaga niższej temperatury zasilania, a więc pompa ciepła pracuje w optymalnym zakresie przez dłuższy czas bez potrzeby dużego buforowania.

Bufory z wężownicą c.w.u. mają zwykle mniejszą pojemność użytkową wody grzewczej niż bufory bez wężownicy o tej samej wysokości, bo dolna część zbiornika jest zajęta przez wężownicę. Kiedy zależy nam na dużej pojemności akumulacyjnej przy jednoczesnym przygotowaniu c.w.u., lepiej postawić na zasobnik c.w.u. z osobnym buforem, niż na bufor z wężownicą o zaniżonej pojemności.

Bufor z wężownicą i dodatkowym źródłem ciepła w instalacji

Kiedy do instalacji z pompą ciepła dochodzi drugie źródło, topologia hydrauliczna się komplikuje. Najczęstsze konfiguracje to: pompa ciepła + kominek z płaszczem wodnym, pompa ciepła + kocioł gazowy, pompa ciepła + kolektory słoneczne oraz pompa ciepła + grzałka elektryczna.

Schemat podłączenia bufora do pompy ciepła z dodatkowym źródłem zachowuje tę samą zasadę stratyfikacji: każde źródło oddaje ciepło do tej części zbiornika, w której panuje zbliżona temperatura. Kominek z płaszczem wodnym, który produkuje wodę o temperaturze 60-80°C, powinien oddawać ciepło do górnej części bufora. Kolektory słoneczne, działające latem na poziomie 30-50°C, powinny współpracować ze środkową strefą zbiornika poprzez osobną wężownicę.

W praktyce najlepiej sprawdza się bufor z dwiema lub trzema wężownicami, które pozwalają rozdzielić obieg solarny, obieg kominkowy i obieg c.w.u. Bufor 1-wężownicowy wystarczy w układach z samą pompą ciepła, bufor 2-wężownicowy pozwala dodać solary lub kominek, a bufor 3-wężownicowy umożliwia jednoczesną współpracę trzech źródeł bez hydraulicznych kolizji.

Automatyka w takim układzie musi priorytetyzować źródła. Standardowo pompa ciepła jest źródłem podstawowym ze względu na najniższy koszt eksploatacji, a kominek lub grzałka elektryczna pełnią rolę szczytową w najzimniejsze dni. Sterownik decyduje, kiedy włączyć dodatkowe źródło, na podstawie temperatury wody w górnej części bufora i temperatury zewnętrznej.

Zawory mieszające w takich instalacjach są niezbędne. Bez nich kominek mógłby w ciągu kilku minut podgrzać wodę do 90°C, a pompa ciepła nie jest przystosowana do pracy przy tak wysokiej temperaturze zasilania na powrocie. Mieszacz 3-drogowy na zasilaniu pompy ciepła chroni jej wymiennik przed szokiem termicznym, a jednocześnie pozwala utrzymać wysoką temperaturę w obiegu kominkowym.

Kiedy nie stosować bufora z wężownicą

• w domach z ogrzewaniem wyłącznie podłogowym i brakiem c.w.u. w buforze,
• przy bardzo małych pompach ciepła 4-6 kW, gdzie bufor 200 l wystarcza bez wężownicy,
• gdy planowane jest podłączenie kilku źródeł przez osobne zasobniki, a nie jeden zbiornik wielofunkcyjny.

Stratyfikacja temperatury w buforze: klucz do wysokiego SCOP

Skuteczność bufora zależy nie tylko od pojemności, ale przede wszystkim od zdolności do utrzymania stratyfikacji termicznej. W idealnym zbiorniku gorąca woda o temperaturze 50°C zajmuje górne 30% objętości, woda o temperaturze 35°C środkowe 40%, a chłodna woda o temperaturze 25°C dolne 30%. Taki rozkład minimalizuje mieszanie i pozwala pompie ciepła oddawać ciepło przy optymalnej temperaturze skraplania.

Na efektywność stratyfikacji wpływają cztery czynniki. Pierwszy to prędkość przepływu wody przez zbiornik: zbyt wysoka niszczy warstwy, zbyt niska powoduje niedostateczne przekazywanie ciepła. Optymalna wartość to 0,5-1,5 m/s w króćcach przyłączeniowych. Drugi czynnik to rozmieszczenie króćców: zasilanie u góry i powrót u dołu działają najlepiej. Trzeci to obecność deflektorów lub płyt kierujących strumień w dolnej i górnej części zbiornika. Czwarty to izolacja termiczna płaszcza, która ogranicza straty postojowe do 50-80 W przy buforze 500 l.

Dobrze zaizolowany bufor 300 l traci około 1,5-2 kWh energii dziennie w pomieszczeniu o temperaturze 15°C. Przy cenie prądu 0,65 zł/kWh to koszt 1-1,30 zł/dobę, czyli 365-475 zł rocznie. Właśnie dlatego izolacja płaszcza ma znaczenie: pianka PUR 100 mm obniża stratę o 40% względem izolacji 50 mm.

Najczęstsze błędy przy montażu bufora do pompy ciepła

Najpoważniejszy błąd to montaż bufora bez zaworów zwrotnych między obiegami. W takim układzie pompa ciepła może „cofać" wodę do obiegu grzewczego albo odwrotnie, a w konsekwencji sprężarka pracuje przy nieustabilizowanej temperaturze skraplania. Efekt: spadek SCOP o 10-20%, okresowe alarmy wysokiego ciśnienia i widoczne skoki temperatury na wyświetlaczu jednostki.

Drugi częsty błąd to brak zaworu mieszającego między źródłem szczytowym a pompą ciepła. Kocioł gazowy ustawiony na 70°C w trybie komfortu potrafi w ciągu 10 minut podnieść temperaturę w buforze do 65°C, po czym pompa ciepła dostaje wodę o temperaturze wyższej o 15-20°C od nominalnej. W takich warunkach sprężarka albo się wyłącza (tryb ochronny), albo pracuje przy drastycznie obniżonej sprawności. Rozwiązanie to mieszacz 3-drogowy lub bufor z wbudowaną hydrauliką separującą obiegi.

Trzeci błąd to zbyt mały przekrój rur przyłączeniowych. Bufor 300 l wymaga rur o średnicy wewnętrznej co najmniej 25 mm przy przepływie 25 l/min, a w praktyce większość instalatorów stosuje rury 22 mm. Efekt to ograniczenie przepływu, wzrost oporów i konieczność zwiększenia mocy pompy obiegowej, co przekłada się na dodatkowe 30-80 W poboru prądu.

Czwarty błąd to montaż naczynia wzbiorczego po stronie instalacji, a nie po stronie bufora. Bufor w układzie z pompą ciepła zawiera 200-500 l wody i przy wzroście temperatury z 20 do 60°C zwiększa objętość o 2-3%. Bez naczynia wzbiorczego dobranego do objętości zbiornika ciśnienie w instalacji może wzrosnąć powyżej 3 bar i uruchomić zawór bezpieczeństwa. W domach z buforem 500 l minimalna pojemność naczynia wzbiorczego to 50 l przy ciśnieniu wstępnym 1,5 bar.

Piąty błąd to brak odpowietrznika w najwyższym punkcie bufora. Woda grzewcza po pierwszym napełnieniu ma rozpuszczone gazy, które uwalniają się przy wzroście temperatury. Bez odpowietrznika tworzą się poduszki powietrzne w górnej części zbiornika, które zaburzają odczyt czujnika temperatury. W konsekwencji sterownik pompy ciepła pracuje na podstawie zaniżonej wartości i cyklicznie włącza sprężarkę niepotrzebnie.

Checklist przed uruchomieniem

• sprawdzić ciśnienie w naczyniu wzbiorczym (1,5 bar dla domu dwukondygnacyjnego),
• odpowietrzyć bufor i obieg pompy ciepła oddzielnie,
• zweryfikować kierunek przepływu na zaworach zwrotnych,
• ustawić krzywą grzewczą w sterowniku pompy ciepła z uwzględnieniem pojemności bufora,
• wykonać próbę szczelności przy ciśnieniu 3 bar przez 30 minut.

Kiedy warto zrezygnować z bufora

Bufor przy pompie ciepła nie jest obowiązkowy w każdej instalacji. W domach o powierzchni do 80 m² z samym ogrzewaniem podłogowym i dobrze zaizolowanym budynkiem pompa ciepła pracuje na tyle długimi cyklami, że bufor o pojemności 100-150 l wystarcza albo w ogóle nie jest potrzebny. Producenci dopuszczają taką konfigurację, choć wymaga to weryfikacji w dokumentacji konkretnego modelu.

Podobnie w budynkach pasywnych o zapotrzebowaniu do 30 W/m² pompa ciepła o mocy 4-6 kW pracuje niemal bez przerwy przez całą zimę. Bufor byłby w takiej sytuacji zbędnym elementem, który tylko zwiększa objętość wody w instalacji i wydłuża czas nagrzewania.

Bufor staje się niezbędny w kilku sytuacjach. Po pierwsze, gdy instalacja c.o. obejmuje grzejniki wysokotemperaturowe wymagające 55-60°C, co wymusza okresowe podgrzewanie wody. Po drugie, gdy występuje drugie źródło ciepła. Po trzecie, gdy pompa ciepła ma moc powyżej 12 kW i zagrożona jest krótkimi cyklami w okresie przejściowym.

Automatyka i regulacja: jak sterownik współpracuje z buforem

Sterownik pompy ciepła odczytuje temperaturę wody w buforze za pośrednictwem czujnika zanurzeniowego w tulei po stronie zasilania instalacji. Na tej podstawie określa, kiedy uruchomić sprężarkę, a kiedy pozwolić na pasywne oddawanie ciepła zmagazynowanego w zbiorniku. Typowe ustawienie progu włączenia to temperatura o 1-2°C niższa od temperatury zadanej, a progu wyłączenia temperatura zadana.

Krzywa grzewcza w pompie ciepła musi uwzględniać bezwładność bufora. Przy pojemności 300 l czas reakcji systemu wydłuża się o 15-25 minut względem instalacji bez bufora. Zbyt agresywna krzywa prowadzi do oscylacji temperatury, zbyt łagodna do przegrzewania pomieszczeń. W praktyce optymalna nachylenie krzywej grzewczej wynosi 0,4-0,6 dla domu z podłogówką i buforem 300 l.

Funkcja „smart grid" w nowoczesnych pompach ciepła pozwala ładować bufor w tańszej taryfie nocnej i rozładowywać go w dzień. Taki scenariusz ma sens tylko przy buforze o pojemności powyżej 500 l, bo mniejszy zbiornik nie zdoła zmagazynować energii na cały cykl dzienny.

Koszty bufora i opłacalność inwestycji

Ceny buforów do pomp ciepła w 2025 roku wahają się od 1800 zł za model 200 l do 5500 zł za model 500 l z dwiema wężownicami. Do tego trzeba doliczyć koszt pompy obiegowej, zaworu mieszającego, czujników i armatury, co łącznie daje 3500-8500 zł za kompletne oprzyrządowanie hydrauliczne.

Okres zwrotu takiej inwestycji zależy od tego, jak bardzo bufor poprawia SCOP. Przy typowej pompie ciepła 10 kW i domu o zapotrzebowaniu 7 kW SCOP rośnie z 3,2 bez bufora do 3,7 z buforem 300 l, co daje oszczędność około 1100 kWh rocznie, czyli około 700 zł przy cenie prądu 0,65 zł/kWh. Przy koszcie bufora 5000 zł zwrot następuje po 7 latach, ale żywotność zbiornika to 25-30 lat, więc inwestycja się opłaca.

Prawidłowy schemat podłączenia bufora do pompy ciepła opiera się na trzech filarach: stratyfikacji termicznej, separacji obiegów hydraulicznych i właściwym doborze pojemności. Zasilanie pompy ciepła i zasilanie instalacji c.o. trafiają do górnej części zbiornika, a powroty wracają do części dolnej. Obie pompy obiegowe mają własne zawory zwrotne, a między źródłem szczytowym a pompą ciepła pracuje zawór mieszający.

Minimalna pojemność bufora dla pompy ciepła 8-12 kW to 300 l. W domach z samą podłogówką i pompą poniżej 8 kW bufor może być mniejszy lub pominięty. Bufory 2- i 3-wężownicowe pozwalają podłączyć drugie źródło ciepła i przygotowanie c.w.u., ale ich pojemność użytkowa jest o 10-15% niższa niż buforów 1-wężownicowych o tej samej wysokości.

Najczęstsze błędy to brak zaworów zwrotnych, brak naczynia wzbiorczego dobranego do pojemności bufora, brak odpowietrznika oraz zbyt mały przekrój rur przyłączeniowych. Każdy z tych błędów kosztuje użytkownika 5-15% SCOP rocznie, czyli kilkaset złotych w skali roku.

Przy doborze bufora do konkretnej pompy ciepła warto skonsultować projekt z autoryzowanym instalatorem lub działem technicznym producenta. Producenci pomp ciepła udostępniają bezpłatne narzędzia doboru, które uwzględniają moc urządzenia, rodzaj instalacji i pojemność bufora. Dzięki temu unika się pomyłek projektowych, które w instalacjach z pompą ciepła są szczególnie kosztowne w naprawie.

Źródła danych i normy: PN-EN 12897 (zasobniki ciepłej wody użytkowej), PN-EN 303-5 (kotły na paliwa stałe), EN 14511 (warunki pomiaru pomp ciepła), katalogi techniczne i instrukcje montażowe producentów pomp ciepła dostępne na ich oficjalnych stronach internetowych, raporty branżowe Polskiej Organizacji Biomasy oraz materiały edukacyjne z portali branżowych poświęconych pompom ciepła i odnawialnym źródłom ciepła.
