Masz przed sobą schemat kotłowni z pompą ciepła monoblok i nie wiesz, od czego zacząć? Spokojnie, poniżej znajdziesz cztery gotowe warianty hydrauliczne, konkretne listy armatury oraz wyjaśnienie, dlaczego każdy element musi się tam znaleźć. Tekst powstał na bazie realnych projektów i setek godzin spędzonych w kotłowniach, więc nie ma w nim teoretycznego bełkotu, a jedynie twarde reguły montażu i aktualne dane techniczne.

Schemat kotłowni z pompą ciepła monoblok

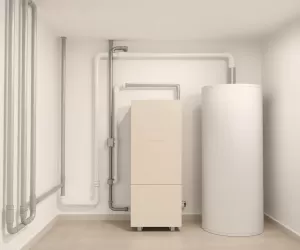

Cztery warianty schematu hydraulicznego pompy ciepła

Pompa ciepła to serce nowoczesnej kotłowni, ale bez odpowiedniego schematu hydraulicznego nawet najlepsze urządzenie pracuje nieefektywnie. W Polsce dominują dziś rozwiązania split oraz monoblok, przy czym udział pomp w nowych domach wzrósł do około 45% w 2026 roku. Każdy wariant odpowiada na inny problem techniczny: inny dobór źródła, inna liczba obiegów, inne wymagania dotyczące temperatury zasilania.

Split z jednym obiegiem podłogowym

Najprostsza konfiguracja dla domu do 120 m², gdzie ogrzewanie podłogowe stanowi jedyny odbiornik ciepła. Schemat obejmuje jednostkę zewnętrzną, jednostkę wewnętrzną z wbudowaną pompą obiegową, sprzęgło hydrauliczne, naczynie wzbiorcze o pojemności 18-25 litrów oraz grupę bezpieczeństwa z manometrem do 3 bar. Temperatura zasilania rzadko przekracza 35°C, co oznacza, że sprężarka pracuje w najkorzystniejszym zakresie COP od 4,2 do 4,8.

Kluczowy jest tu separator magnetyczny montowany na powrocie przed pompą ciepła. Jego brak skutkuje osadzaniem się cząstek ferromagnetycznych w wymienniku płytowym, co po dwóch sezonach obniża wydajność nawet o 15%. Wielu producentów traktuje brak separatora jako podstawę do odmowy uznania gwarancji, co warto mieć na uwadze przy kompletowaniu armatury.

Split z dwoma obiegami podłogowymi

Wariant dla większych budynków, w których strefa dzienna wymaga temperatury 22-24°C, a sypialnie 19-20°C. Schemat hydrauliczny pompy ciepła uzupełnia się w tym przypadku o zawór mieszający trójdrożny AZV oraz siłownik termoelektryczny 230 V. Belka rozdzielcza musi mieć co najmniej trzy sekcje, a przepływ w obiegach reguluje się zaworami równoważącymi z pomiarem przepływu do 30 l/min.

Bufor ciepła o pojemności 50 litrów (ABT 50) stabilizuje temperaturę w układzie i pozwala na krótsze cykle pracy sprężarki. Bez bufora sprężarka musiałaby reagować na każdą zmianę obciążenia, co skraca jej żywotność o około 30%. Warto pamiętać, że przy dwóch obiegach całkowita moc grzewcza rozkłada się proporcjonalnie do powierzchni, a nie proporcjonalnie do strat cieplnych, dlatego w strefie dziennej warto zwiększyć rozstaw rur do 15 cm zamiast standardowych 20 cm.

Monoblok z kominkiem z płaszczem wodnym

Tu zaczyna się poważniejsza inżynieria. Schemat hydrauliczny pompy ciepła monoblok łączy się z kominkiem przez wymiennik płytowy o mocy 8-12 kW, a całość spina bufor ABT 160 o pojemności 160 litrów z dwoma wężownicami. Górna wężownica obsługuje kominek, dolna służy jako sprzęgło hydrauliczne dla pompy ciepła. Taki układ działa biwalentnie, co w praktyce oznacza, że kominek dogrzewa dom przy temperaturach poniżej minus 5°C, a pompa ciepła pokrywa 70-80% zapotrzebowania rocznie.

Logika sterowania opiera się na czujniku temperatury wody w buforze. Gdy kominek rozgrzeje górną strefę do 60°C, regulator automatycznie odcina pompę ciepła i przekierowuje przepływ wyłącznie przez wymiennik kominkowy. Pozwala to zaoszczędzić około 1800-2400 zł rocznie na kosztach energii elektrycznej w porównaniu z układem bez kominka.

Monoblok z kotłem gazowym jako źródłem szczytowym

Ostatni wariant schematu hydraulicznego pompy ciepła monoblok zakłada współpracę z kotłem gazowym kondensacyjnym. Schemat jest szczególnie popularny w domach modernizowanych, gdzie stary kocioł gazowy zostaje jako źródło szczytowe. Pompa ciepła pokrywa zapotrzebowanie do temperatury zewnętrznej minus 7°C, a kocioł gazowy przejmuje grzanie w najmroźniejsze dni, gdy sprawność pompy spada poniżej COP 2,5.

Sterowanie realizuje się przez zawór przełączający trójdrożny ESBE lub porównywalny, wybierany na podstawie temperatury zewnętrznej mierzonej czujnikiem NTC 10 kΩ. Kocioł gazowy pracuje wtedy w najwyższym zakresie sprawności kondensacyjnej, osiągając 96-98%. Zamiast wymiany starego kotła na nowy inwestor zostawia go jako rezerwę, co zmniejsza koszt inwestycji o 12-18 tysięcy złotych. W takim układzie konieczny jest rozdzielacz hydrauliczny o średnicy nominalnej DN 32 oraz zawór zwrotny klapowy zapobiegający cofaniu się gorącej wody z kotła do pompy ciepła.

Armatura, bez której pompa ciepła nie ruszy

Każdy schemat hydrauliczny pompy ciepła wymaga identycznego zestawu elementów ochronnych, niezależnie od tego, czy w kotłowni stoi split, czy monoblok. Różni się jedynie ich wielkość i sposób wpięcia. Pominięcie któregokolwiek z poniższych podzespołów to prosta droga do awarii, której naprawa kosztuje od 2 do 8 tysięcy złotych.

Filtracja i separacja zanieczyszczeń

Magnetyczny separator zanieczyszczeń z magnesem neodymowym o sile odciągania 8000 Gauss stanowi absolutne minimum. Jego zadaniem jest wychwytywanie cząstek metalu, które w instalacji C.O. pojawiają się zawsze, nawet w nowej. Drugi obowiązkowy element to separator powietrza z automatycznym odpowietrznikiem pływakowym, montowany w najwyższym punkcie instalacji. Powietrze w układzie to cichy zabójca pomp ciepła, bo tworzy poduszki gazowe w wymienniku i obniża przepływ medium.

Bezpośrednio przy pompie ciepła warto zamontować filtr siatkowy o przepustowości 500 mikronów oraz zawór do napełniania i opróżniania (KFE) umożliwiający szybkie płukanie układu. Norma PN-EN 12828 jasno mówi o konieczności stosowania urządzeń odcinających i filtrujących w każdej instalacji grzewczej, a brak tych elementów dyskwalifikuje instalację przy odbiorze kominiarskim.

Zabezpieczenia ciśnieniowe

Grupa bezpieczeństwa z membranowym zaworem upustowym o ciśnieniu otwarcia 3 bar chroni instalację przed skokami ciśnienia. Naczynie wzbiorcze o pojemności 18 litrów dla instalacji do 150 m² i 25 litrów dla większych kompensuje rozszerzalność cieplną wody. Reduktor ciśnienia wody o zakresie regulacji 1,5-4 bar montuje się na zasilaniu wody zimnej, bo domy z pompami ciepła wymagają stabilnego ciśnienia 1,8-2,2 bar.

Dla pomp typu monoblok obowiązkowy jest zawór antyzamrożeniowy z kapilarą sterującą, otwierający się automatycznie przy spadku temperatury medium poniżej 4°C. Bez niego w razie awarii zasilania woda w wymienniku zamarznie w ciągu 90 minut i rozsadzi płytowy wymiennik, którego wymiana to koszt od 4 do 7 tysięcy złotych.

ElementFunkcjaKonsekwencje brakuCena (PLN)
Separator magnetycznyWychwytywanie cząstek metaluZatkanie wymiennika, utrata gwarancji350-600
Separator powietrzaUsuwanie gazów z mediumSpadek przepływu, hałas w instalacji180-320
Grupa bezpieczeństwaOchrona przed nadciśnieniemPęknięcie rury lub wymiennika220-400
Bufor ABT 50/160Stabilizacja pracy sprężarkiTętnienie pracy, spadek COP2400-4900
Zawór AZV 3-drogowySterowanie przepływemBrak możliwości regulacji stref480-850
Moduł BDUKaskadowanie źródeł ciepłaKonflikty priorytetów grzewczych1900-3200

Dobór bufora, zaworu trójdrożnego i modułu BDU

Tu zaczyna się różnica między schematem narysowanym na kolanie a schematem, który naprawdę działa. Dobór bufora zależy od liczby źródeł ciepła w układzie, a nie od powierzchni domu, jak często błędnie zakładają kalkulatory internetowe. Zasada jest prosta: jedno źródło, jeden obieg oznacza bufor 50 litrów, dwa źródła (pompa ciepła i kominek albo pompa i kocioł) wymaga 160 litrów.

Zawór trójdrożny AZV (z zaworem zwrotnym) stosuje się przy jednym źródle i jednym obiegu. W układach z dwoma obiegami konieczny jest zawór mieszający KSV ze sterownikiem pogodowym. Moduł BDU (Bufor-Dystrybucja-Układ) wchodzi do gry dopiero wtedy, gdy w układzie pracują dwa źródła ciepła i trzeba nimi inteligentnie zarządzać. BDU mierzy temperaturę w górnej i dolnej strefie bufora, priorytetyzując tańsze źródło i uruchamiając droższe tylko wtedy, gdy pierwsze nie daje rady.

Regulatory różnią się znacząco. FloorControl WB01 D w wersji przewodowej wymaga połączenia magistralą BUS czterożyłową, ale oferuje zdalne sterowanie przez aplikację mobilną. WB02 F działa bezprzewodowo na częstotliwości 868 MHz, co ułatwia montaż w gotowych domach, gdzie kucie ścian to ostateczność. Wybór między nimi zależy od etapu budowy: w nowym domu lepszy jest WB01 D ze względu na stabilność połączenia, w remontowanym WB02 F pozwala uniknąć kucia.

Najczęstsze błędy montażowe i kiedy wezwać projektanta

Błędy montażowe generują od 30% do 40% wszystkich awarii pomp ciepła w pierwszych trzech latach eksploatacji. Większości z nich można uniknąć, jeśli ekipa montażowa traktuje schemat hydrauliczny pompy ciepła jako wiążący dokument, a nie jako sugestię. Poniższa lista to efekt setek interwencji serwisowych i rozmów z instalatorami z całej Polski.

Checklista krytycznych błędów

  • Brak separatora magnetycznego na powrocie, skutkujący utratą gwarancji i zatkaniem wymiennika w ciągu 18-24 miesięcy.
  • Za mały bufor (poniżej 30 litrów) w układach z kominkiem, powodujący cykliczne wyłączanie sprężarki co 4-6 minut.
  • Zamontowanie zaworu odcinającego między pompą ciepła a sprzęgłem hydraulicznym, co przy zamykaniu powoduje wzrost ciśnienia powyżej 4 bar.
  • Brak zaworu antyzamrożeniowego w monoblokach pracujących w nieogrzewanych kotłowniach.
  • Podłączenie naczynia wzbiorczego do obiegu otwartego zamiast zamkniętego, co w Polsce jest niezgodne z normą PN-EN 12828.
  • Zbyt mały przekrój rur (poniżej DN 25) w głównym zasilaniu, ograniczający przepływ i obniżający COP o 0,3-0,5.
  • Brak izolacji termicznej rur w kotłowni, zwiększający straty ciepła o 8-12% rocznie.
  • Mieszanie czynnika chłodniczego R32 z powietrzem podczas napełniania instalacji, co obniża wydajność sprężarki o 20%.

Projektanta warto wzywać przy instalacjach powyżej 15 kW mocy grzewczej, w domach z więcej niż trzema obiegami grzewczymi oraz w przypadku ubiegania się o dofinansowanie z programu Czyste Powietrze lub Moje Ciepło. W tych przypadkach audyt energetyczny i projekt techniczny stanowią wymóg formalny, a ich brak oznacza odmowę wypłaty dotacji. Koszt projektu waha się od 2500 do 5000 złotych, ale zwraca się wielokrotnie w postaci unikniętych błędów i wyższej dotacji.

Dobór armatury w praktyce

Tabela poniżej zbiera najważniejsze dane techniczne czterech wariantów schematu hydraulicznego pompy ciepła wraz z szacunkowymi kosztami samej armatury, bez urządzenia grzewczego. Ceny pochodzą z ofert dystrybutorów w pierwszym kwartale 2026 roku i mogą się różnić o 10-15% w zależności od regionu.

WariantMoc grzewczaLiczba obiegówBuforKluczowa armaturaTyp budynkuKoszt armatury (PLN netto)
Split + 1 obieg6-9 kW1ABT 50AZV, separator, grupa bezpieczeństwaDo 120 m²4500-6500
Split + 2 obiegi9-12 kW2ABT 50KSV, AZV, rozdzielacz 3-sekcyjny120-180 m²7200-9800
Monoblok + kominek8-11 kW1-2ABT 160BDU, wymiennik płytowy 12 kW150-220 m²9800-13500
Monoblok + kocioł gazowy9-14 kW1-3ABT 50/160ESBE 3-drogowy, czujnik NTC, rozdzielacz DN 32120-250 m²8500-12200

Kiedy NIE stosować danego wariantu

Split z jednym obiegiem nie sprawdzi się w domach z grzejnikami, bo temperatura zasilania 35°C jest dla nich za niska, a podniesienie jej do 55°C obniży COP poniżej 2,8. Split z dwoma obiegami nie ma sensu w budynkach mniejszych niż 110 m², bo koszt dodatkowej armatury nie zwraca się w rachunkach za prąd. Monoblok z kominkiem wymaga komina z wkładem ceramicznym i wystarczającej ilości miejsca na bufor 160 litrów, więc w małych kotłowniach (poniżej 6 m²) lepiej postawić na kocioł gazowy. Monoblok z kotłem gazowym staje się nieopłacalny, gdy stary kocioł ma ponad 15 lat i sprawność poniżej 88%, bo wtedy lepiej wymienić go na nowoczesny kondensat i zrezygnować z pompy ciepła.

Nowości technologiczne 2025-2026, które zmieniają schematy

Czynnik R32 stał się standardem w nowych pompach ciepła, wypierając R410A, bo ma o 68% niższy współczynnik GWP (potencjał tworzenia efektu cieplarnianego). Pierwsze urządzenia z czynnikiem R290 (propan) trafiają do polskich dystrybutorów w drugiej połowie 2026 roku, oferując GWP równe 3, ale wymagają specjalnych procedur montażowych ze względu na palność. Regulatory pokojowe nowej generacji integrują się z systemami smart home przez protokół Matter, co oznacza, że schemat sterowania da się zaprogramować z poziomu aplikacji na telefonie bez dodatkowych bramek sieciowych.

Wymiana starych kotłów węglowych na pompy ciepła w Polsce przyspieszyła po wprowadzeniu obowiązku uzyskania klasy energetycznej A lub wyższej w nowych domach od 2027 roku. To oznacza, że schemat kotłowni z pompą ciepła monoblok stanie się domyślnym rozwiązaniem w segmencie budownictwa jednorodzinnego jeszcze przed końcem dekady.

Normy i ramy prawne

Projektowanie instalacji z pompami ciepła w Polsce podlega normie PN-EN 12828 dotyczącej systemów ogrzewania budynków oraz PN-EN 14511 dla samych pomp. Wymiana kotłów węglowych na pompy ciepła w lokalach objętych uchwałami antysmogowymi wymaga zgłoszenia do starostwa, a instalacja powyżej 12 kW wymaga pozwolenia na budowę lub zgłoszenia robót budowlanych. W obu przypadkach schemat hydrauliczny pompy ciepła wraz z obliczeniami strat cieplnych stanowi załącznik do dokumentacji.

Nowe regulacje unijne z 2025 roku nakładają obowiązek stosowania czynników chłodniczych o GWP poniżej 150 w urządzeniach do 12 kW od 2027 roku, co przyspiesza migrację z R32 na R290. W praktyce oznacza to, że instalatorzy muszą przejść dodatkowe szkolenia z zakresu pracy z czynnikami palnymi, a schemat instalacji musi uwzględniać dodatkową wentylację pomieszczenia, w którym stoi jednostka wewnętrzna monobloku.

Potrzebujesz doboru armatury do konkretnego projektu kotłowni? Skontaktuj się z certyfikowanym projektantem instalacji grzewczych w swoim regionie, który na podstawie obliczeń strat cieplnych i analizy źródła ciepła przygotuje schemat dopasowany do Twojego budynku.
