Jak połączyć pompę ciepła z buforem? Praktyczny schemat krok po kroku

Jeśli pompa ciepła włącza się i wyłącza jak stary lodzik w upalne popołudnie, rachunki rosną, a komfort w domu przypomina rollercoaster problem prawie na pewno tkwi w braku bufora. Chodzi o zbiornik, który wyrównuje energię cieplną wytwarzaną przez urządzenie z rzeczywistym zapotrzebowaniem budynku, eliminując te frustrujące cykle załączeń. Dobrze zaprojektowany schemat podłączenia pompy ciepła z buforem to różnica między systemem, który działa przez dwadzieścia lat bezawaryjnie, a takim, który co sezon wymaga interwencji serwisowej. Okazuje się, że jeden element hydrauliczny potrafi zmienić całą mechanikę ogrzewania i właśnie dlatego warto go zrozumieć, zanim wyda się setki złotych na instalację.

• Ile litrów bufora potrzebujesz na kilowat mocy pompy ciepła?
• Elementy instalacji buforowej co musisz mieć w schemacie
• Różnica między połączeniem szeregowym a równoległym bufora
• Konserwacja i monitoring jak dbać o bufor przez lata
• Schemat podłączenia pompy ciepła z buforem pytania i odpowiedzi

Ile litrów bufora potrzebujesz na kilowat mocy pompy ciepła?

Podstawowa zasada brzmi następująco: dla instalacji do 30 kilowatów mocy nominalnej rekomenduje się orientacyjnie 20-30 litrów pojemności bufora na każdy kilowat. Ta proporcja nie jest przypadkowa wynika z fizyki przepływu i czasu akumulacji ciepła w wodzie, która dysponuje wysoką pojemnością cieplną wynoszącą około 4,2 kJ/(kg·K). Im większy zbiornik, tym więcej energii można zmagazynować w postaci gorącej wody, a następnie pobierać ją stopniowo, gdy pompa odpoczywa. Dla przeciętnego domu jednorodzinnego o zapotrzebowaniu rzędu 8-12 kW oznacza to zbiornik o pojemności 200-360 litrów, co z kolei przekłada się na kompaktowy cylinder pionowy mieszczący się w kotłowni.

Przekroczenie progu 30 kilowatów zmienia reguły gry. W większych instalacjach komercyjnych lub wielorodzinnych szczytowe obciążenie cieplne potrafi być dwukrotnie wyższe od średniego dobowego zapotrzebowania, a to generuje znacznie dłuższe przerwy w pracy urządzenia. W takich warunkach bufor o pojemności 40-50 litrów na kilowat zapewnia wystarczającą rezerwę energetyczną, aby pompa ciepła mogła efektywnie pokrywać szczytowe zapotrzebowanie bez konieczności częstego załączania sprężarki. Każdy dodatkowy litr pojemności to w praktyce minuty dodatkowego komfortu przed ponownym uruchomieniem urządzenia.

Dobór pojemności nie opiera się wyłącznie na mocy nominalnej pompy. Istotny jest także czas pracy urządzenia w trybie thermostatycznym oraz charakterystyka obciążenia budynku. Jeśli dom ma wysoką bezwładność termiczną grubą warstwę izolacji, ciężkie konstrukcje żelbetowe mniejszy bufor może okazać się wystarczający, ponieważ budynek sam w sobie działa jak akumulator cieplny. Natomiast w lekkiej konstrukcji szkieletowej, gdzie temperatura spada błyskawicznie po wyłączeniu ogrzewania, zbiornik wyrównawczy musi wypełnić tę lukę samodzielnie.

Przeczytaj również o Pompą ciepła i kominek schemat

Wartość 20-30 litrów na kilowat to wskazówka wyjściowa, nie święta zasada. Rzeczywiste zapotrzebowanie zależy od wielu czynników: liczby stref grzewczych, temperatury wody w obiegu, a nawet strefy klimatycznej, w której znajduje się budynek. Dobry hydraulik uwzględni szczytowe obciążenie cieplne w najzimniejszym dniu roku, a nie średnią sezonową stąd różnica między instalacją dla domu w górach a mieszkaniem w centrum Warszawy bywa znacząca. Weryfikacja obliczeń poprzez symulację obciążenia to standard w profesjonalnych projektach, choć prywatni inwestorzy często polegają na sprawdzonych regułach kciuka.

Wielkość bufora wpływa też na wybór miejsca montażu. Zbiornik 300-litrowy waży po napełnieniu wodą około 330 kilogramów podłoga kotłowni musi ten ciężar unieść, a najlepiej rozłożyć go na całej powierzchni stopy. Nie bez znaczenia pozostaje wysokość pomieszczenia: cylindryczne zbiorniki o pojemności powyżej 500 litrów osiągają wysokość 1,8-2 metrów i wymagają odpowiedniej przestrzeni nad głową przy wnoszeniu przez wąskie korytarze. Czasami lepszym rozwiązaniem jest instalacja dwóch mniejszych buforów połączonych równolegle niż jednego wielkogabarytowego kolosa.

Elementy instalacji buforowej co musisz mieć w schemacie

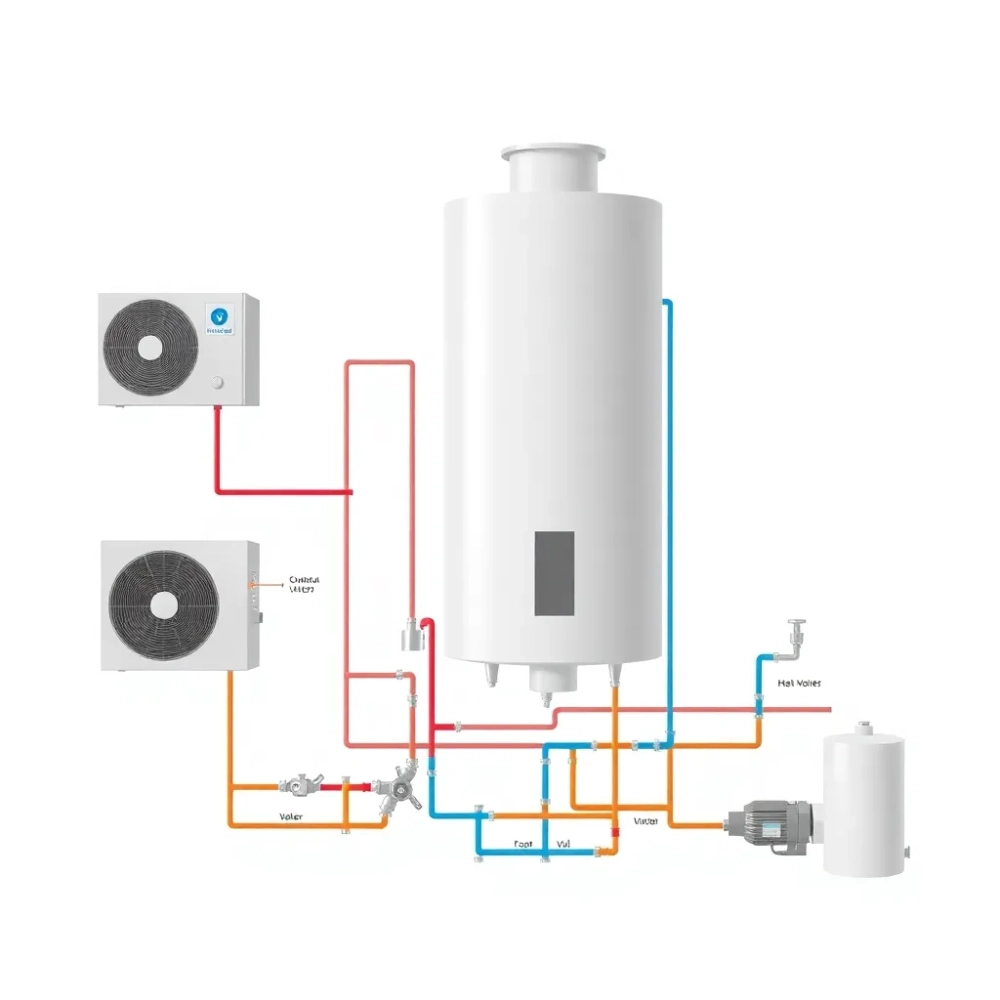

Kompletny schemat podłączenia pompy ciepła z buforem składa się z kilkunastu komponentów, z których każdy pełni precyzyjnie określoną funkcję w hydraulicznym łańcuchu energetycznym. Rdzeniem całego układu jest źródło ciepła pompa ciepła dostarczająca energię do obiegu grzewczego oraz bufor stanowiący pojemnik wyrównawczy magazynujący nadwyżki ciepła. Między tymi dwoma elementami pracują pompy obiegowe po stronie źródła i odbiornika, które wymuszają przepływ czynnika roboczego przez rury i wymienniki ciepła. Bez tych urządzeń cyrkulacyjnych woda pozostałaby w bezruchu, a wymiana cieplna nie zachodziłaby w sposób efekwny.

Podobny artykuł Schemat podłączenia bufora do pompy ciepła

Zawory trójdrogowe lub mieszające odgrywają kluczową rolę w regulacji temperatury wody trafiającej do odbiorników podłogówki, grzejników czy wentylatorów. Pompa ciepła generuje temperaturę zasilania mieszczącą się zazwyczaj w przedziale 35-55°C, ale podłogówka komfortowo pracuje przy 30-35°C, podczas gdy stare żeliwne kaloryfery potrzebują 50°C lub więcej. Zawór mieszający rozcieńcza gorący strumień powrotny zimniejszym medium z bufora, tworząc optymalną temperaturę dla każdego obiegu. Sterownik pogodowy zarządza tym procesem na podstawie zewnętrznych czujników temperatury i krzywych grzewczych zapisanych w pamięci regulatora.

Każdy profesjonalny schemat hydrauliczny zawiera również zbiornik wyrównawczy ciśnienia wyposażony w membranę potocznie nazywany ekspansomatem. Jego zadaniem jest kompensowanie zmian objętości wody podgrzanej w zamkniętym obiegu; bez niego wzrost ciśnienia przy rozgrzewaniu mógłby uszkodzić rury, zawory czy sam bufor. Zawory bezpieczeństwa, manometr oraz czujniki temperatury stanowią ostatnią linię obrony przed awariją i dostarczają użytkownikowi bieżących informacji o stanie systemu. W nowoczesnych instalacjach sterownik centralny zbiera dane ze wszystkich czujników i optymalizuje pracę pompy ciepła w czasie rzeczywistym, reagując na zmiany zapotrzebowania budynku.

Izolacja termiczna bufora oraz wszystkich przewodów rurowych to element często bagatelizowany, a mający ogromny wpływ na efektywność całego układu. Minimum 20 milimetrów grubości izolacji z pianki poliuretanowej lub wełny mineralnej chroni zmagazynowane ciepło przed ucieczką do otoczenia. W przypadku bufora pojemność cieplna wody zostaje obniżona, gdy woda stygnie przez cienką ściankę zbiornika zamiast zasilać system, energia rozprasza się w pomieszczeniu kotłowni. Dobra izolacja to inwestycja, która zwraca się w ciągu kilku sezonów grzewczych poprzez niższe rachunki za prąd pobierany przez sprężarkę.

Polecamy Schemat kotłowni z pompą ciepła monoblok

Średnice rur łączących poszczególne elementy dobiera się na podstawie docelowego przepływu objętościowego i dopuszczalnego spadku ciśnienia. Dla przepływu rzędu 1 metra sześciennego na godzinę typowo stosuje się rury o średnicy wewnętrznej 22 milimetrów, co przy prędkości przepływu 0,5-1 m/s zapewnia akceptowalny poziom hałasu hydraulicznego i minimalne straty ciśnienia na długości kilkudziesięciu metrów instalacji. Przeszacowanie średnicy zwiększa koszt materiałów, natomiast zaniżenie prowadzi do wysokich oporów przepływu, przeciążenia pomp obiegowych i wyższych kosztów energii elektrycznej.

Różnica między połączeniem szeregowym a równoległym bufora

Połączenie szeregowe bufora z pompą ciepła oznacza, że czynnik roboczy przepływa przez zbiornik w jednym nieprzerwanym cyklu woda wychodząca z pompy trafia do bufora, oddaje lub pobiera ciepło, a następnie kierowana jest dalej do obiegu grzewczego lub wraca do źródła. Ten schemat charakteryzuje się stałą różnicą temperatur między zasilaniem a powrotem wynoszącą 10-15°C, co zapewnia stabilne warunki pracy sprężarki i wysoką efektywność energetyczną urządzenia. Bufor w konfiguracji szeregowej działa jak bufor pośredni nie jest odizolowany od obiegu głównego, lecz współpracuje z pompą w trybie ciągłym.

Zaletą układu szeregowego jest prostota sterowania i mniejsza liczba pomp obiegowych potrzebnych do obsługi instalacji. Jednak wadą pozostaje ryzyko niepełnego wykorzystania pojemności bufora, szczególnie gdy obciążenie cieplne budynku gwałtownie spada woda w zbiorniku może ulec nadmiernemu przegrzaniu lub przestochłodzeniu w zależności od trybu pracy. W konfiguracji szeregowej strumień objętościowy przepływający przez bufor jest taki sam jak strumień zasilający cały system, co w niektórych sytuacjach ogranicza elastyczność regulacji temperatury na poszczególnych strefach odbiorczych.

W połączeniu równoległym bufor pracuje jako autonomiczny magazyn energii cieplnej, do którego pompa ciepła zimą oddaje ciepło, a latem jeśli system obsługuje chłodzenie aktywne może pobierać chłód. Obiegi po stronie źródła i odbiornika działają niezależnie, każdy z własną pompą obiegową sterowaną przez regulator. Ta konfiguracja wymaga bardziej złożonego schematu hydraulicznego z zaworami przełączającymi, ale oferuje znacznie większą kontrolę nad dystrybucją energii. Bufor równoległy idealnie sprawdza się w budynkach z wieloma strefami grzewczymi o różnym profilu zapotrzebowania na przykład gdy parter wymaga wyższej temperatury niż sypialnie na poddaszu.

Efektywność energetyczna obu konfiguracji różni się w zależności od charakterystyki obciążenia. Badania porównawcze instalacji z pompami ciepła wykazują, że systemy z buforem pracujące w optymalnych warunkach zmniejszają zużycie energii elektrycznej o 15-30 procent w porównaniu z konwencjonalnymi rozwiązaniami bez zbiornika wyrównawczego. Oszczędności wynikają przede wszystkim z mniejszej liczby załączeń i wyłączeń sprężarki, które stanowią główną przyczynę zużycia mechanicznego urządzenia i skoków poboru mocy. W połączeniu równoległym pompa może pracować w trybie modulowanym z mniejszą częstotliwością zmian intensywności, co przekłada się na ciszej działający system i dłuższą żywotność komponentów.

Wybór między układem szeregowym a równoległym powinien uwzględniać nie tylko bieżące zapotrzebowanie, ale i plany rozbudowy instalacji. Jeśli właściciel rozważa w przyszłości instalację kolektorów słonecznych, kominka z płaszczem wodnym lub innego źródła ciepła, bufor równoległy oferuje większą elastyczność integracji. Układ szeregowy pozostaje bardziej ekonomiczny dla prostych systemów jednofunkcyjnych, gdzie głównym celem jest wyrównanie pracy pojedynczej pompy ciepła. W obu przypadkach kluczowe pozostaje właściwe zaprojektowanie średnic rur, dobor pomp obiegowych oraz parametryzacja regulatora inaczej nawet najlepszy schemat nie spełni pokładanych w nim nadziei.

Konserwacja i monitoring jak dbać o bufor przez lata

System buforowy wymaga okresowych czynności kontrolnych, które można wykonać samodzielnie lub zlecić instalatorowi podczas standardowego przeglądu sezonowego. Podstawowa czynność to weryfikacja ciśnienia wody w zamkniętym obiegu zbiornik wyrównawczy membrany powinien utrzymywać ciśnienie w zakresie 1-2 bar przy zimnym systemie, a jego stan należy sprawdzać przed każdym sezonem grzewczym. Spadek ciśnienia poniżej wartości minimalnej sygnalizuje nieszczelność w instalacji lub uszkodzenie membrany w ekspansomacie, co wymaga natychmiastowej reakcji przed uruchomieniem pompy ciepła.

Inspekcja połączeń hydraulicznych obejmuje kontrolę szczelności zaworów, złączek gwintowanych oraz kształtek spawanych lub skręcanych. Przez lata eksploatacji uszczelnienia ulegają zużyciu, a nawet niewielki przeciek może prowadzić do stopniowej utraty wody z systemu i obniżenia poziomu wody w buforze. Przy wizualnej ocenie warto zwrócić uwagę na ślady korozji na widocznych elementach metalowych szczególnie na gwintowanych połączeniach mosiężnych, które przy twardej wodzie mogą ulegać degradacji. Systemy wyposażone w automatyczny odpowietrznik wymagają sprawdzenia jego drożności, ponieważ nagromadzone powietrze w obiegu obniża efektywność wymiany cieplnej w wymiennikach.

Nowoczesne instalacje z pompami ciepła dysponują funkcjami alarmowymi monitorującymi odchylenia ciśnienia i temperatury w stosunku do wartości nominalnych. Warto skonfigurować alerty niskiego i wysokiego ciśnienia w systemie zarządzania, aby otrzymywać powiadomienia na smartfonie o nieprawidłowościach w czasie rzeczywistym. Czujniki temperatury zamontowane na zasilaniu i powrocie bufora pozwalają śledzić profil pracy systemu i wychwytywać anomalie, zanim doprowadzą do awarii. Zapisane dane historyczne stanowią cenne źródło informacji podczas diagnostyki serwisowej, umożliwiając identyfikację wzorców nieefektywnej pracy.

Pompy obiegowe to elementy najbardziej narażone na zużycie w hydraulicznym układzie buforowym. Ich łożyska i wirniki pracują w sposób ciągły przez wiele sezonów, a wyeksploatowana pompa generuje charakterystyczny hałas łożyskowy i zwiększony pobór prądu. Regularna kontrola prądu pobieranego przez silnik (przy użyciu multimetru szczypcowego) pozwala wychwycić spadki wydajności jeszcze przed całkowitym zatarciem. Wymiana pomp obiegowych to koszt rzędu 400-1200 złotych w zależności od wydajności i producenta niewielka inwestycja w porównaniu z kosztami przestoju systemu grzewczego zimą.

Optymalny interwał serwisowy dla instalacji z pompą ciepła i buforem to przegląd raz do roku, najlepiej przed rozpoczęciem sezonu grzewczego we wrześniu lub u. Obejmuje on czyszczenie filtrów siatkowych, kontrolę parametrów pracy sprężarki, weryfikację ustawień regulatora oraz sprawdzenie stanu izolacji przewodów rurowych i płaszcza bufora. Profesjonalny serwisant dysponuje narzędziami do kompleksowego przeglądu, który gwarantuje bezawaryjną pracę systemu przez kolejne lata. Systematyczna konserwacja to najskuteczniejsza strategia obniżania kosztów eksploatacji każdy zainwestowany złoty w profilaktykę zwraca się wielokrotnie poprzez eliminację kosztownych awarii.
