Pompa ciepła zasada działania: Jak działa? (2025)

W obliczu globalnych wyzwań klimatycznych i lawinowo rosnących cen energii, pompa ciepła zasada działania staje się tematem numer jeden. To urządzenie, niczym sprytny alchemik, przekształca niewidzialną energię z naszego otoczenia w komfortowe ciepło dla domu, wykorzystując te same prawa fizyki co zwykła lodówka, ale w genialnie odwrócony sposób. Poznajmy, jak to cudo techniki potrafi czerpać z ziemi, wody czy powietrza nawet 3/4 potrzebnej energii, czyniąc naszą przyszłość cieplejszą i bardziej zrównoważoną!

Spis treści:

• Kluczowe elementy pompy ciepła i ich rola
• Jak pompa ciepła pozyskuje energię ze środowiska?
• Czym różni się gruntowa, wodna i powietrzna pompa ciepła?
• Najczęściej Zadawane Pytania (Q&A)

Zanim zagłębimy się w szczegóły, spójrzmy na fascynującą dynamikę rynkową i technologiczne osiągnięcia, które sprawiają, że pompy ciepła to już nie tylko trend, ale konieczność. Przyjrzyjmy się analizie efektywności i kosztów w kontekście różnych typów urządzeń, które odmieniły sposób, w jaki myślimy o ogrzewaniu.

*SCOP (Seasonal Coefficient of Performance) – Sezonowy Współczynnik Wydajności, określający stosunek ilości wyprodukowanego ciepła do zużytej energii elektrycznej w ciągu całego sezonu grzewczego. Wyższa wartość oznacza większą efektywność.

Koszty są orientacyjne i mogą różnić się w zależności od producenta, mocy urządzenia oraz specyfiki instalacji.

Zobacz także: Pompa ciepła wodorowa: rewolucja w ogrzewaniu domów

Te dane to jedynie wierzchołek góry lodowej. Prawdziwa rewolucja kryje się w rosnącej świadomości ekologicznej i dostępności technologii, które sprawiają, że pompy ciepła stają się coraz bardziej konkurencyjne cenowo. Co ciekawe, na przestrzeni ostatnich pięciu lat, zauważamy wzrost popularności pomp powietrze-woda o ponad 150%, co wynika z ich niższych kosztów instalacji i większej elastyczności montażu. To swoisty fenomen, gdzie inwestycja w zieloną technologię staje się równie atrakcyjna ekonomicznie, jak i ekologicznie. To nie lada wyczyn!

Kluczowe elementy pompy ciepła i ich rola

Zrozumienie, jak funkcjonuje pompa ciepła, wymaga poznania jej serca – kluczowych komponentów, które wspólnie tworzą magiczny cykl przemiany energii. To właśnie te elementy, niczym precyzyjne instrumenty w orkiestrze, grają rolę w przenoszeniu ciepła z otoczenia do naszego domu.

Pierwszym elementem, który zwraca uwagę, jest wentylator (w pompach powietrznych), który z impetem zasysa powietrze z zewnątrz. To swoisty płuc pompy ciepła, odpowiedzialny za dostarczanie niewyczerpanego źródła energii z otoczenia.

Zobacz także: Pompa ciepła 7 kW na ile metrów – dobór metrażu

Następnie energia trafia do parownika – miejsca, gdzie magia dzieje się naprawdę. Tutaj zimny czynnik chłodniczy, pod wpływem ciepła z otoczenia (nawet z bardzo zimnego powietrza, czegoś nie do pojęcia dla "zwykłego śmiertelnika"), zaczyna wrzeć i zamieniać się w gaz. To jest właśnie ten moment, kiedy pozyskiwana jest energia z naszego otoczenia, która w konwencjonalnym świecie wydaje się bezużyteczna.

Kolejny kluczowy gracz to sprężarka. Po opuszczeniu parownika, gazowy czynnik chłodniczy, nasycony energią, trafia do sprężarki, gdzie jego ciśnienie i temperatura gwałtownie rosną. Sprężarka działa jak serce układu, pompując energię do wyższego poziomu energetycznego. To właśnie ten etap decyduje o tym, czy pompa ciepła ma odpowiednią "moc", by ogrzać nasz dom. Sprężarki mogą być różnych typów: rotacyjne, scroll, tłokowe, każdy z nich charakteryzujący się innymi parametrami pracy i efektywnością. Przykładowo, w pompach o mocy do 20 kW często stosuje się sprężarki typu scroll, cenione za swoją cichą pracę i wysoką sprawność.

Pomiędzy sprężarką a skraplaczem, często spotykamy zawór 4-drogowy. To prawdziwy maestro cyklu termodynamicznego, szczególnie istotny w pompach rewersyjnych. Umożliwia on odwrócenie kierunku przepływu czynnika chłodniczego, dzięki czemu pompa ciepła może zarówno ogrzewać budynek, jak i go chłodzić w upalne dni. To rozwiązanie jest wręcz rewolucyjne, zapewniając całoroczny komfort i oszczędności.

Na końcu tego złożonego, ale fascynującego procesu, mamy skraplacz. To tutaj gorący gaz oddaje swoją energię cieplną do wody, która trafia do naszych grzejników lub ogrzewa wodę użytkową. Schłodzony czynnik chłodniczy wraca do stanu ciekłego, przechodzi przez zawór rozprężny, gdzie jego ciśnienie i temperatura gwałtownie spadają, i jest gotowy do ponownego wejścia do parownika. I tak cykl się powtarza – w kółko, nieustannie, dostarczając nam ciepło.

Dodatkowo, warto wspomnieć o zaworze rozprężnym (redukcyjnym). Jest on niczym precyzyjny kran, który kontroluje przepływ ciekłego czynnika chłodniczego z powrotem do parownika. Jego zadaniem jest obniżenie ciśnienia i temperatury czynnika chłodniczego po tym, jak oddał swoje ciepło w skraplaczu. To kluczowe dla prawidłowego działania parownika i efektywności całego systemu.

Każdy z tych elementów jest niczym trybik w misternym mechanizmie, a ich wspólna praca sprawia, że pompa ciepła zasada działania jest tak efektywna i ekonomiczna. Awaria jednego z nich może wpłynąć na cały system, dlatego regularne przeglądy i serwis są niezwykle istotne. Pamiętaj, że nawet najwyższej klasy technologia wymaga odpowiedniej opieki, aby służyła latami.

Jak pompa ciepła pozyskuje energię ze środowiska?

Cały koncept pozyskiwania energii cieplnej przez pompy ciepła wydaje się na pierwszy rzut oka sprzeczny z intuicją. Jak to możliwe, że urządzenie potrafi wyciągnąć ciepło z otoczenia, gdy na zewnątrz panuje przenikliwy mróz? To przecież jak próba wyciśnięcia wody z kamienia! Odpowiedź leży w genialnym wykorzystaniu zjawisk termodynamicznych i faktu, że absolutne zero to temperatura -273,15 stopnia Celsjusza, a nawet w "największym mrozie" wokół nas jest energia cieplna. To kwintesencja pompy ciepła zasada działania.

Wszystko zaczyna się od środowiska, w którym nasza pompa ciepła jest zainstalowana. Czy to jest zimne powietrze zimą, woda gruntowa o stabilnej temperaturze, czy gleba, która absorbuje promieniowanie słoneczne przez cały rok – każde z tych źródeł jest naładowane energią. Ta energia, nawet jeśli jej poziom jest niski, stanowi punkt wyjścia dla pompy ciepła.

Kluczowym procesem jest przekazanie tej energii do czynnika chłodniczego w parowniku. Wyobraź sobie czynnik chłodniczy jako specjalistycznego "przenośnika", który ma bardzo niską temperaturę wrzenia, często poniżej -20 stopni Celsjusza. Oznacza to, że nawet przy niskiej temperaturze otoczenia, na przykład powietrza na zewnątrz wynoszącej 0°C, czynnik chłodniczy jest w stanie "odebrać" od niego ciepło, ponieważ temperatura otoczenia jest wyższa od jego temperatury wrzenia. Proces ten odbywa się w parowniku, gdzie ciepło z powietrza oddaje swoją energię cieplną do zimnego czynnika chłodniczego, który jest w stanie ciekłym. Czynnik chłodniczy, pod wpływem tej „niewielkiej” różnicy temperatur, paruje i zmienia swój stan skupienia na gazowy. Co istotne, ten proces pobierania energii z otoczenia jest możliwy nawet wtedy, gdy temperatura powietrza spada do naprawdę niskich wartości, na przykład -20°C. To dlatego, że temperatura wrzenia czynnika chłodniczego jest jeszcze niższa!

Ten nagazowany czynnik chłodniczy, wzbogacony o energię z otoczenia, jest następnie transportowany do sprężarki. Jak już wiemy, sprężarka gwałtownie podnosi ciśnienie i temperaturę gazu, zwiększając jego "potencjał" grzewczy. W ten sposób, energia pozyskana z niskotemperaturowego źródła, zostaje "skumulowana" i przygotowana do oddania w procesie skraplania. W efekcie otrzymujemy ciepło o temperaturze wystarczającej do ogrzewania domu (np. 35-55°C dla centralnego ogrzewania lub nawet 60-65°C dla wody użytkowej), co jest fenomenalne, zważywszy na niską początkową temperaturę źródła.

Warto również zwrócić uwagę na systemy pobierania energii z gruntu lub wody. W przypadku pomp gruntowych, ciepło pobierane jest z gruntu za pomocą specjalnych kolektorów, które mogą być ułożone poziomo na niewielkiej głębokości (ok. 1-1,5 metra) lub pionowo w odwiertach (nawet do 100 metrów głębokości). Grunt oferuje stabilną temperaturę przez cały rok, co sprawia, że pompy gruntowe są bardzo efektywne. Przykładowo, temperatura gruntu na głębokości 10 metrów w Polsce utrzymuje się na poziomie około 8-12°C, co jest idealnym źródłem ciepła.

Pompy wodne natomiast wykorzystują ciepło z wód gruntowych, rzek lub jezior. Tutaj kluczowe jest zapewnienie odpowiedniej wydajności i czystości wody, a także uzyskanie niezbędnych pozwoleń. Systemy te są zazwyczaj bardzo wydajne, ponieważ temperatura wody gruntowej jest stabilna i stosunkowo wysoka przez cały rok, oscylując wokół 7-12°C. W tym przypadku konieczne jest zazwyczaj wykonanie dwóch studni: jednej do poboru wody i drugiej do jej zrzutu, aby zapewnić ciągły przepływ i minimalizować wpływ na środowisko wodne. Bez względu na źródło, pompa ciepła zasada działania pozostaje ta sama, oparta na geniuszu cyklu termodynamicznego.

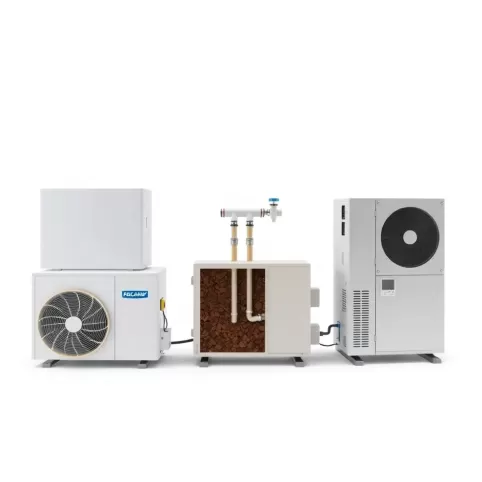

Czym różni się gruntowa, wodna i powietrzna pompa ciepła?

Choć fundamentalna zasada działania pompy ciepła pozostaje niezmienna – czyli transportowanie energii cieplnej z miejsca o niższej temperaturze do miejsca o wyższej – kluczową różnicą między poszczególnymi typami jest źródło, z którego energia jest pobierana. To właśnie to źródło determinuje specyfikę instalacji, koszty początkowe, a także wydajność i stabilność pracy urządzenia.

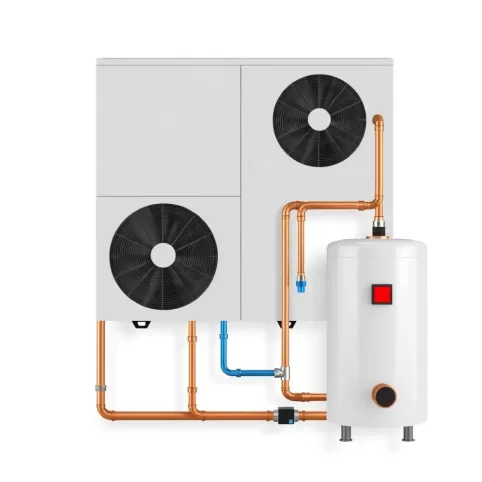

Pompa ciepła powietrzna (powietrze-woda, powietrze-powietrze)

Zacznijmy od najpopularniejszego obecnie typu – pompy powietrznej. Jej triumfalny marsz na rynek wynika przede wszystkim z relatywnie prostszej i tańszej instalacji. Nie wymaga ona skomplikowanych odwiertów czy kolektorów gruntowych. Wystarczy jednostka zewnętrzna, która pobiera energię bezpośrednio z powietrza, i jednostka wewnętrzna, przekazująca to ciepło do instalacji grzewczej. Jak to działa, już wiemy: wentylator zasysa powietrze, parownik odbiera z niego ciepło, czynnik paruje, sprężarka podnosi ciśnienie, a skraplacz oddaje ciepło wodzie. Przykładowo, pompa powietrze-woda o mocy 10 kW do ogrzewania domu jednorodzinnego o powierzchni 150 m² może kosztować od 25 000 do 45 000 PLN wraz z montażem, oferując SCOP na poziomie 3.5-4.5. To sprawia, że są to urządzenia atrakcyjne dla większości domów. Jej główną wadą może być spadek efektywności przy bardzo niskich temperaturach zewnętrznych (poniżej -15°C), choć nowoczesne modele radzą sobie z tym coraz lepiej.

Pompa ciepła gruntowa

Pompa ciepła gruntowa to synonim stabilności i niezawodności, choć wiąże się z wyższymi kosztami inwestycyjnymi. Dzielimy je na dwa główne typy ze względu na rodzaj kolektora: poziome i pionowe. Grunt to fantastyczne źródło ciepła, ponieważ na głębokości kilkunastu czy kilkudziesięciu metrów temperatura jest stabilna przez cały rok (około 8-12°C w Polsce), co gwarantuje bardzo wysoką efektywność pompy, niezależnie od kaprysów pogody. Gruntowa pompa ciepła o mocy 10 kW może osiągać SCOP rzędu 4.0-5.5.

• Gruntowa z kolektorem poziomym: Wymaga dużej działki, ponieważ kolektor zakopuje się na głębokości około 1-1,5 metra. Orientacyjna powierzchnia potrzebna to około 1,5-2 razy powierzchnia ogrzewana, czyli dla domu 150 m² potrzeba nawet 225-300 m² działki do rozłożenia rur. Koszt instalacji takiej pompy może wynosić od 40 000 do 65 000 PLN.

• Gruntowa z kolektorem pionowym: Wymaga wykonania kosztownych odwiertów (do 100 metrów głębokości), ale zajmuje znacznie mniej miejsca na działce. To idealne rozwiązanie dla mniejszych posesji. Koszt takiej inwestycji to zazwyczaj od 55 000 do 80 000 PLN, z uwagi na cenę odwiertów, która może sięgać 150-250 PLN za metr bieżący odwiertu.

Choć inwestycja jest większa, gruntowe pompy ciepła charakteryzują się bardzo niskimi kosztami eksploatacji i długą żywotnością, sięgającą nawet 25-30 lat, co czyni je atrakcyjnymi w perspektywie długoterminowej.

Pompa ciepła wodna

Pompa ciepła wodna, zwana również wodą-woda, wykorzystuje energię cieplną z wód gruntowych, rzek, czy jezior. Jest to system bardzo wydajny, ponieważ temperatura wody gruntowej jest stosunkowo stabilna i wysoka przez cały rok (często 7-12°C). Jednak jej instalacja jest najbardziej skomplikowana i wymaga najwięcej formalności. Potrzebne są dwie studnie: studnia czerpna, z której woda jest pobierana, oraz studnia zrzutowa, do której schłodzona woda jest odprowadzana. Kluczowe jest uzyskanie pozwoleń wodnoprawnych, a także sprawdzenie jakości i ilości dostępnej wody. Tego typu rozwiązanie jest najbardziej efektywne i opłacalne w regionach, gdzie wody gruntowe są płytkie i występują w dużej obfitości, na przykład w dolinach rzek. Koszt takiej instalacji dla domu o mocy 10 kW może wahać się od 45 000 do 70 000 PLN. Pamiętaj, że woda gruntowa może być agresywna chemicznie (np. wysoka zawartość żelaza), co może wymagać dodatkowych filtrów lub wymiennika pośredniego, co zwiększa koszty i stopień skomplikowania instalacji. Mimo to, pompa ciepła zasada działania w tych wariantach bazuje na tym samym cyklu termodynamicznym, co czyni je potężnymi narzędziami do ekologicznego ogrzewania.

Najczęściej Zadawane Pytania (Q&A)

Pytanie: Jak działa pompa ciepła w niskich temperaturach zewnętrznych?

Pompa ciepła działa efektywnie nawet przy niskich temperaturach zewnętrznych, dzięki zastosowaniu czynników chłodniczych o bardzo niskiej temperaturze wrzenia. Na przykład, powietrzna pompa ciepła może pobierać energię z powietrza o temperaturze -20°C, ponieważ temperatura wrzenia czynnika chłodniczego jest jeszcze niższa. W takich warunkach efektywność może nieco spaść, ale nowoczesne urządzenia są w stanie utrzymać wydajne ogrzewanie.

Pytanie: Czy pompa ciepła nadaje się do każdego domu?

Pompa ciepła jest uniwersalnym rozwiązaniem grzewczym, ale jej optymalna praca zależy od kilku czynników. Najlepiej sprawdza się w dobrze izolowanych budynkach z niskotemperaturowym systemem ogrzewania (np. ogrzewanie podłogowe). W starszych, słabo izolowanych domach, konieczne mogą być dodatkowe inwestycje w termomodernizację, aby zapewnić wysoką efektywność i opłacalność działania pompy ciepła.

Pytanie: Ile kosztuje instalacja pompy ciepła i jaki jest czas zwrotu inwestycji?

Koszty instalacji pompy ciepła są zmienne i zależą od typu urządzenia, jego mocy, skomplikowania instalacji oraz lokalizacji. Orientacyjne koszty zakupu i montażu wynoszą od 25 000 PLN dla pomp powietrze-woda do 80 000 PLN dla pomp gruntowych pionowych. Czas zwrotu inwestycji, dzięki dotacjom i niższym kosztom eksploatacji, często mieści się w przedziale od 4 do 12 lat.

Pytanie: Jakie są główne zalety i wady pomp ciepła?

Główne zalety pomp ciepła to ich ekologiczność (niska emisja CO2), wysoka efektywność energetyczna, niskie koszty eksploatacji (w porównaniu do tradycyjnych źródeł ciepła) oraz możliwość chłodzenia budynku latem (w przypadku rewersyjnych modeli). Do wad można zaliczyć wyższy koszt początkowy inwestycji, potrzebę odpowiedniej izolacji budynku oraz w niektórych przypadkach zależność od temperatury źródła (np. powietrza).

Pytanie: Czy pompa ciepła jest hałaśliwa?

Nowoczesne pompy ciepła są projektowane tak, aby były jak najcichsze. Poziom hałasu zależy od producenta, modelu i typu pompy. Pompy powietrzne zewnętrzne emitują pewien poziom dźwięku (często w zakresie 35-50 dB na 1 metr), co jest porównywalne z dźwiękiem z lodówki czy zmywarki. Urządzenia wewnętrzne oraz pompy gruntowe i wodne są zazwyczaj bardzo ciche, a ich praca jest niemal niesłyszalna.
