Schemat podłączenia pompy ciepła i pieca bez błędów

Masz przed sobą świadomą decyzję o schemacie podłączenia pompy ciepła i pieca, a każdy rysunek techniczny, który widzisz w internecie, wygląda na prosty, dopóki nie włączysz go w prawdziwą instalację. Źle dobrany układ hydrauliczny to najczęstsza przyczyna przedwczesnych awarii sprężarek, zatkania wymienników i rachunków wyższych o 30-40% od zakładanych. Poniżej znajdziesz konkretne schematy, mechanizmy ich działania oraz listę błędów, które widywałem przy okazji dziesiątek modernizacji kotłowni w domach jednorodzinnych.

• Schemat hydrauliczny pompy ciepła z piecem i buforem
• Schemat elektryczny pompy ciepła współpracującej z piecem
• Najczęstsze błędy przy podłączaniu pompy ciepła do pieca
• Dobór mocy, koszty i zwrot z inwestycji
• Chłodzenie pasywne i aktywne w układzie z pompą ciepła
• Schemat kaskady pomp ciepła dla dużych obiektów
• Schemat pompy ciepła do basenu
• Checklist montażu krok po kroku

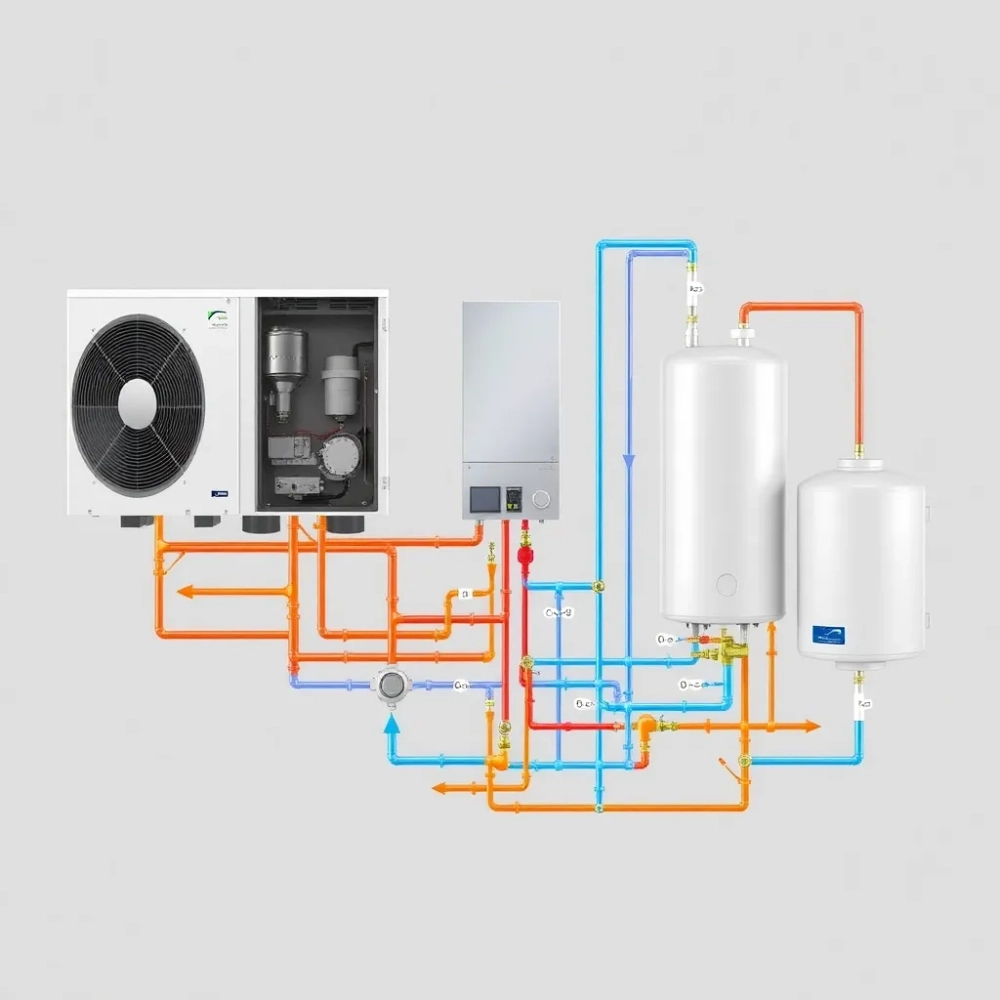

Schemat hydrauliczny pompy ciepła z piecem i buforem

Biwalentny układ równoległy wymaga dwóch obiegów rozdzielonych sprzęgłem hydraulicznym, ponieważ pompa ciepła preferuje niską temperaturę zasilania (35-45°C), a piec gazowy lub na pellet pracuje najefektywniej przy 55-70°C. Bufor pełni rolę akumulatora ciepła, wyrównując krótkotrwałe skoki zapotrzebowania i chroniąc sprężarkę przed zbyt częstymi cyklami start-stop, które skracają jej żywotność o nawet 40%.

Obieg pompy ciepła zasila przeważnie ogrzewanie podłogowe o niskiej bezwładności cieplnej, natomiast obieg kotła obsługuje grzejniki oraz wspomaga ciepłą wodę użytkową w okresach szczytowego poboru. Sprzęgło hydrauliczne montuje się między źródłami a odbiornikami, a jego średnica dobiera do przepływu wynikającego z sumy mocy obu źródeł, najczęściej DN 25 dla domów 120-160 m².

Czujnik temperatury zewnętrznej steruje automatyką pogodową, która decyduje o chwili włączenia pieca. Punkt biwalentności ustala się indywidualnie, najczęściej między -5 a -8°C dla pomp powietrze-woda, ponieważ poniżej tej granicy ich współczynnik COP spada poniżej 2,0 i ekonomicznie przejmuje kocioł. Zawór mieszający trójdrożny na obiegu pompy zabezpiecza przed przekroczeniem temperatury powrotu powyżej wartości katalogowej, zwykle 55°C dla gruntowych i 50°C dla powietrznych.

Zasobnik ciepłej wody użytkowej o pojemności 250-300 litrów łączy się z obu źródeł poprzez osobne węzły, a priorytet CWU wymusza chwilowe wstrzymanie ogrzewania. Zawór przełączający kieruje czynnik do wężownicy zasobnika, a pompa ładująca zapewnia wymagany przepływ 20-30 l/min. Taki schemat instalacji pompy ciepła z buforem minimalizuje straty cyrkulacyjne i utrzymuje stabilną temperaturę w punktach poboru.

Schemat elektryczny pompy ciepła współpracującej z piecem

Zasilanie pompy ciepła wymaga osobnego obwodu trójfazowego 400V z zabezpieczeniem nadprądowym dobranym do mocy grzewczej, najczęściej 3×16A lub 3×25A dla urządzeń 7-12 kW. Kocioł gazowy lub na pellet korzysta z obwodu jednofazowego 230V, ale w przypadku zasobnika pelletowego z podajnikiem ślimakowym warto przewidzieć 3×10A ze względu na silnik podajnika pobierający do 1,8 kW podczas rozruchu.

Sterownik pompy ciepła komunikuje się z automatyką kotła poprzez sygnał bezpotencjałowy 0-10V lub magistralę Modbus RTU, dzięki czemu wymieniają dane o temperaturze zewnętrznej, statusie pracy oraz zapotrzebowaniu na ciepło. Taka integracja pozwala uniknąć kolizji, w której oba źródła próbują jednocześnie grzać ten sam obwód i wzajemnie się przeciążają.

Czujnik zaniku fazy oraz przekaźnik priorytetowy zabezpieczają pompę przed praca asymetryczną, która prowadzi do przegrzewania uzwojeń sprężarki. Normy PN-EN 60335-2-40 wymagają ponadto instalacji wyłącznika różnicowoprądowego 30 mA na zasilaniu jednostki zewnętrznej, a przewód zasilający prowadzi się w rurze osłonowej UV-odpornej, oddzielnie od sterowania.

Współpraca z fotowoltaiką opiera się na styku bezpotencjałowym w falowniku lub na inteligentnym sterowniku energii, który sygnalizuje nadprodukcję. Pompa ciepła powietrze-woda z modułem SmartGrid podnosi wtedy temperaturę bufora o 3-5°C, magazynując nadwyżkę energii w postaci ciepła, a nie oddając ją do sieci po niekorzystnej stawce net-billingu obowiązującej od 2022 roku.

Schemat połączeń sterowniczych

Listwa zaciskowa w pompie ciepła zawiera wejścia na sygnał z termostatu pokojowego, czujnik CWU oraz styk blokady od operatora sieci dystrybucyjnej. Kocioł odbiera sygnał zezwolenia na pracę z pompy ciepła, dzięki czemu pozostaje w stanie czuwania do momentu, aż automatyka uzna, że jego włączenie obniży koszty eksploatacji poniżej progu opłacalności pompy.

Najczęstsze błędy przy podłączaniu pompy ciepła do pieca

Pierwszy i najdroższy w skutkach błąd to rezygnacja z bufora, ponieważ jego brak wymusza ciągłą modulację sprężarki, która w krótkich cyklach nie osiąga temperatury roboczej i pobiera prąd rozruchowy stanowiący nawet 60% prądu znamionowego. Konsekwencją są zwiększone rachunki za prąd o 25-35% oraz skrócona żywotność sprężarki z typowych 18-22 lat do 8-10.

Drugi błąd to niedostateczne płukanie starej instalacji przed podłączeniem pompy, ponieważ osady z rur stalowych, kamień kotłowy i produkty korozji zatykają wymiennik płytowy w ciągu 2-3 sezonów. Zawiesina magnetytu działa jak pasta ścierna, niszcząc uszczelnienia i obniżając wydajność wymiany ciepła o kilkanaście procent rocznie, dlatego separator magnetytny ClearFlow montowany na powrocie to absolutne minimum.

Trzeci problem to zbyt mała średnica sprzęgła hydraulicznego lub jego brak w układzie, gdzie pompa i piec pracują na wspólny rozdzielacz. Różne wymagane przepływy obu źródeł prowadzą do wzajemnego zakłócania się, a sprężarka pompy traci zdolność do odparowania czynnika, co skutkuje zjawiskiem liquid slugging i mechanicznym uszkodzeniem tłoków.

Czwarty błąd to montaż zaworu mieszającego na powrocie zamiast na zasilaniu, przez co czynnik chłodniczy omywa parownik w zbyt wysokiej temperaturze i COP spada poniżej wartości katalogowej. Piąty to brak izolacji termicznej rur w piwnicy, gdzie straty wynoszą nawet 8-12% ciepła, a szósty to złe umiejscowienie czujnika temperatury zewnętrznej na ścianie północnej bez osłony radiacyjnej.

Siódmy błąd to podłączenie pompy ciepła do grzejników wysokotemperaturowych bez zaworu mieszającego, ponieważ wymagana temperatura 65-70°C obniża COP do poziomu 1,8-2,2 i czyni całą inwestycję nieopłacalną. Ósmy to ignorowanie harmonogramu przeglądów, ponieważ brak corocznego czyszczenia filtra siatkowego powoduje spadek przepływu i komunikaty błędu o niedostatecznym natężeniu przepływu.

Warto wiedzieć, że każdy z tych błędów ma konkretne fizyczne podłoże, a ich naprawa po fakcie kosztuje od 3 do 15 tysięcy złotych. Projekt hydrauliczny wykonany przez uprawnionego projektanta z doświadczeniem w pompach ciepła kosztuje zwykle 2-4 tysiące złotych i zwraca się wielokrotnie w ciągu pierwszych pięciu lat eksploatacji.

Dobór mocy, koszty i zwrot z inwestycji

Moc pompy ciepła dobiera się na podstawie bilansu cieplnego budynku wyznaczonego zgodnie z normą PN-EN 12831, a nie na podstawie kubatury czy powierzchni użytkowej. Dla domu 150 m² z dobrą izolacją (EUco ≤ 70 kWh/m²rok) zapotrzebowanie wynosi 6-8 kW, natomiast dla starszego budynku bez termomodernizacji wartości sięgają 12-15 kW i wymagają gruntowej pompy ciepła o stabilnym COP.

Koszt instalacji pompy ciepła w 2026 roku waha się od 45 do 70 tysięcy złotych dla wariantu powietrze-woda o mocy 8-10 kW, natomiast gruntowa pompa z odwiertami o głębokości 100-150 m to wydatek rzędu 90-130 tysięcy złotych. Piec gazowy kondensacyjny dolicza 18-28 tysięcy, a pelletowy 22-35 tysięcy, co w układzie biwalentnym daje łącznie 65-160 tysięcy złotych.

Roczne oszczędności w porównaniu z ogrzewaniem węglowym sięgają 2 500-4 500 złotych w przypadku pompy gruntowej oraz 1 500-3 000 złotych dla powietrznej. Dodatkowy przychód z fotowoltaiki 10 kWp pokrywa 70-90% zapotrzebowania pompy na prąd, skracając czas zwrotu inwestycji do 4-6 lat w korzystnych warunkach nasłonecznienia.

Pompa ciepła powietrze-woda typu monoblok sprawdza się w domach z ograniczoną powierzchnią działki oraz tam, gdzie nie ma możliwości odwiertów, ale jej COP w polskim klimacie spada do 2,3-2,8 przy -15°C. Wariant split z oddzielną jednostką zewnętrzną pozwala na cichszą pracę jednostki wewnętrznej w kotłowni, ale wymaga prowadzenia rur z czynnikiem chłodniczym w izolacji termicznej o grubości minimum 19 mm.

Chłodzenie pasywne i aktywne w układzie z pompą ciepła

Pasywne chłodzenie pompą ciepła wykorzystuje obieg glikolowy do odbioru ciepła z budynku bez uruchamiania sprężarki, co zużywa jedynie 80-150 W energii na pompę obiegową. Schemat przewiduje trójdrogowy zawór przełączający, który kieruje czynnik przez wymiennik płytowy bez przepływu przez parownik, a temperatura osiągana w pomieszczeniach wynosi 19-22°C przy zewnętrznej 25-30°C.

Aktywne chłodzenie odwraca cykl chłodniczy i wykorzystuje sprężarkę, osiągając moc chłodniczą 6-12 kW przy poborze prądu 1,8-3,5 kW. Rozwiązanie wymaga instalacji jednostki wewnętrznej z funkcją rewersji lub dedykowanego modułu chłodzenia, a czynnik chłodniczy R32 lub R290 zapewnia współczynnik EER na poziomie 3,5-4,8 w warunkach klimatu umiarkowanego.

Wentylacja mechaniczna z rekuperatorem współpracuje z pompą ciepła poprzez wymiennik gruntowy, który wstępnie schładza powietrze nawiewane latem i podgrzewa zimą. Schemat taki obniża zużycie energii na ogrzewanie o 20-30% oraz eliminuje potrzebę montażu klimatyzatorów, jeśli rekuperator dysponuje bypassem letnim.

Schemat kaskady pomp ciepła dla dużych obiektów

Kaskada dwóch lub trzech pomp ciepła pozwala pokryć zapotrzebowanie 18-36 kW przy zachowaniu modulacji mocy od 30 do 100%, co znacząco podnosi sezonowy współczynnik SCOP. Sterownik kaskadowy dobiera liczbę pracujących jednostek na podstawie aktualnego obciążenia, a każda pompa pracuje w optymalnym zakresie 50-80% mocy znamionowej, gdzie jej sprawność jest najwyższa.

Schemat hydrauliczny kaskady zawiera rozdzielacz zbiorczy z oddzielnymi sprzęgłami dla każdej jednostki oraz wspólny bufor o pojemności 500-1000 litrów. Regulatory przepływu na każdym obiegu wyrównują opory, a pompy obiegowe z elektroniczną regulacją obrotów dostosowują wydajność do aktualnego zapotrzebowania bez strat energii na dławienie zaworem.

Kaskada pomp ciepła współpracuje z kotłownią gazową lub pelletową jako szczytowym źródłem rezerwowym, a automatyka budynkowa BMS koordynuje pracę wszystkich źródeł na podstawie algorytmów pogodowych oraz taryf energetycznych. Koszt takiego systemu w budynku komercyjnym 600 m² zaczyna się od 180 tysięcy złotych, ale zwraca się w 5-7 lat dzięki niskim kosztom eksploatacyjnym.

Schemat pompy ciepła do basenu

Pompa ciepła powietrze-woda w wersji basenowej łączy się bezpośrednio z obiegiem filtracyjnym przez wymiennik tytanowy odporny na chlor i sól. Schemat pomija tradycyjny bufor i zawór mieszający, ponieważ woda basenowa krąży w stałej temperaturze 26-30°C, a pompa pracuje w trybie ciągłym z modulacją mocy 20-100%.

Typowa pompa basenowa o mocy 9-17 kW pobiera 1,8-3,8 kW prądu i ogrzewa basen 30-50 m³ w czasie 24-48 godzin od temperatury 15°C do 28°C. Sprawność COP wynosi 4,5-6,0 przy temperaturze powietrza 15-25°C i spada poniżej 3,0 przy 5°C, dlatego w polskim klimacie warto wybrać modele z automatycznym odszranianiem inwerterowym.

Checklist montażu krok po kroku

• Wykonanie projektu hydraulicznego i elektrycznego przez uprawnionego projektanta
• Przepłukanie istniejącej instalacji chemicznie i mechanicznie przed montażem pompy
• Montaż separatora magnetytnego ClearFlow na powrocie przed pompą ciepła
• Instalacja filtra siatkowego 500 mikronów na każdym obiegu
• Sprawdzenie ciśnienia azotu w naczyniu wzbiorczym przeponowym
• Ustawienie punktu biwalentności w sterowniku pogodowym
• Konfiguracja harmonogramu priorytetu CWU w automatyce
• Próba szczelności instalacji ciśnieniem 3 bar przez 60 minut
• Odpowietrzenie każdego obiegu przy pracującej pompie obiegowej
• Uruchomienie próbne z kontrolą parametrów pracy sprężarki i przepływu

Po zakończeniu montażu warto umówić się na przegląd gwarancyjny po pierwszym sezonie grzewczym, ponieważ producent zwykle wymaga potwierdzenia parametrów pracy w różnych warunkach obciążenia. Coroczny serwis obejmuje czyszczenie filtrów, kontrolę ciśnienia czynnika chłodniczego oraz sprawdzenie szczelności instalacji, a jego koszt wynosi 400-800 złotych w zależności od regionu.

Dobór projektanta z doświadczeniem w pompach ciepła to inwestycja, która zwraca się wielokrotnie w postaci niższych rachunków i dłuższej żywotności urządzenia. Certyfikat Instalatora Pomp Ciepła wydawany przez PORT PC potwierdza kompetencje i uprawnia do uruchomienia urządzenia z pełną gwarancją producenta.
