Jak działa pompa ciepła powietrze‑woda? Schemat krok po kroku
Rachunki za gaz i węgiel pochłaniają coraz większą część domowego budżetu, a unijna dyrektywa EPBD 2024/1275 nie pozostawia złudzeń: do 2040 roku kotły spalające paliwa kopalne przejdą do historii. W Polsce pompy ciepła odpowiadają już za ogrzewanie blisko 10% nowo budowanych domów, a rynek rośnie rok do roku o kilkanaście procent. Kto dziś czyta schemat pompy ciepła powietrze-woda, ten szuka czegoś więcej niż rysunku - chce zrozumieć, czy takie urządzenie utrzyma temperaturę 21°C w salonie przy dwudziestostopniowym mrozie, ile pochłonie prądu i czy inwestycja zwróci się przed emeryturą. Dokładnie te pytania rozbiję na czynniki pierwsze, bez owijania w bawełnę i bez ściemy instalatorów.
- Od czego zacząć rozumienie schematu pompy ciepła powietrze-woda
- Punkt biwalentny i tryb pracy - kiedy pompa powietrzna potrzebuje wsparcia grzejnika
- Split czy monoblok? Schemat podłączenia pompy powietrze-woda w praktyce
- COP, SCOP i warunki A7W35 - jak czytać schemat wydajności pompy powietrze-woda
- Dolne źródło ciepła - co tak naprawdę decyduje o sprawności pompy powietrze-woda
- UKŁAD BIWALENTNY I GRZAŁKA - SCHEMAT POMPY CIEPŁA POWIETRZE-WODA ZE WSPARCIEM
- Pompa ciepła powietrze-woda a ogrzewanie podłogowe - synergia czy kompromis
- Koszty inwestycji - konkretne widełki dla domu 150 i 200 m²
- Pompa ciepła a fotowoltaika - schemat synergii
- Dofinansowania 2025/2026 - skąd wziąć pieniądze na pompę ciepła
- Schemat pompy ciepła powietrze-woda - typowe błędy inwestorów
- Checklist przed podpisaniem umowy z instalatorem
- Ile trwa montaż pompy powietrze-woda
- Kiedy pompa ciepła powietrzewoda nie wystarczy
- Realny zwrot z inwestycji - ile lat trzeba czekać
- Schemat pompy ciepła powietrze-woda a sezonowe przeglądy - co ile i za ile
- Przygotowanie do montażu - co musi być gotowe przed przyjazdem ekipy
- Wymagania prawne i normatywne
- Pompa ciepła powietrze-woda w liczbach - podsumowanie danych rynkowych
- Decyzja świadomego inwestora - co zrobić jutro
Od czego zacząć rozumienie schematu pompy ciepła powietrze-woda

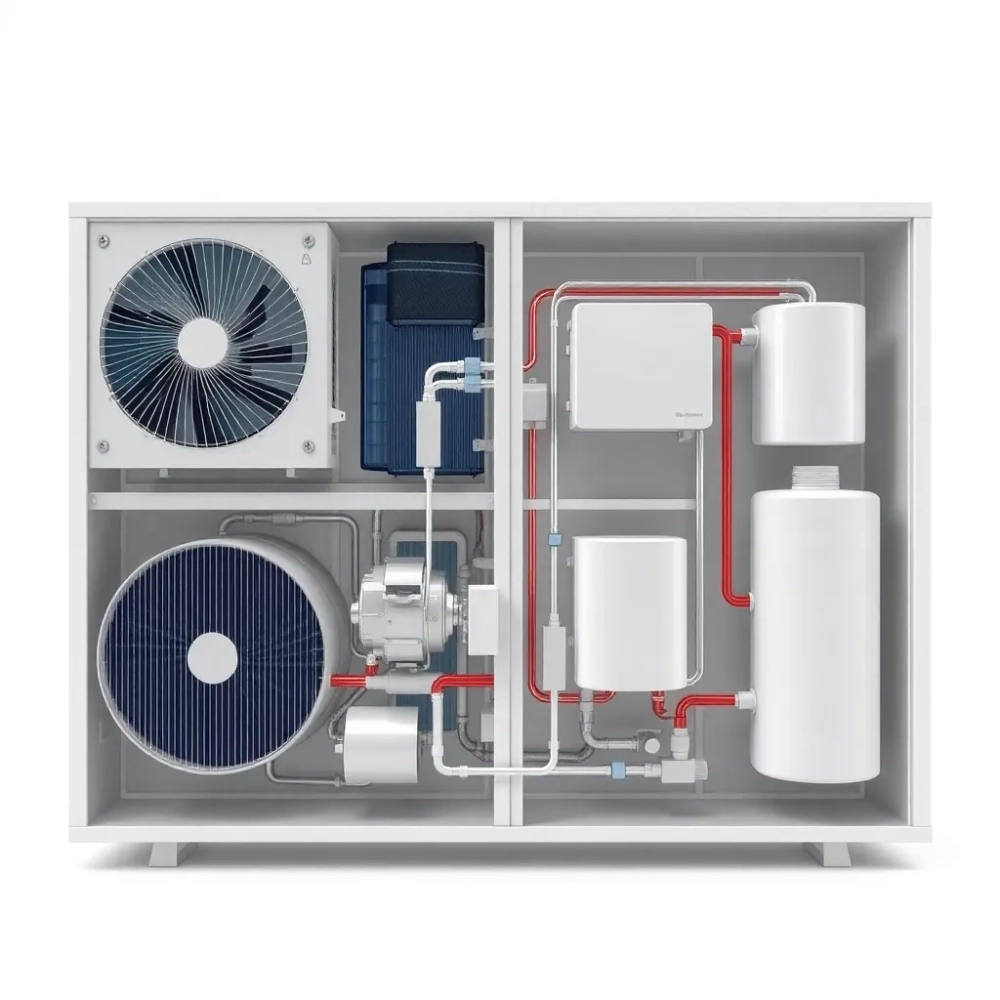

Schemat pompy ciepła powietrze-woda to w istocie opis zamkniętego obiegu termodynamicznego, w którym ciepło z otoczenia zostaje przeniesione do wody grzewczej. Cyrkulacja odbywa się w czterech etapach, a każdy z nich pełni ściśle określoną funkcję.
Pierwszy etap to parownik. Powietrze zewnętrzne, nawet przy kilku stopniach mrozu, przechodzi przez lamele wymiennika. Czynnik chłodniczy o temperaturze wrzenia poniżej -25°C (najczęściej R32 lub starszy R410A) pobiera z tego strumienia energię cieplną i odparowuje. Proces wymaga dużej powierzchni wymiany, dlatego lamele parownika osiągają nawet 0,5 m² w jednostkach o mocy 9 kW.
Drugi etap to sprężarka. Sprężony gaz tłoczony jest do ciśnienia rzędu 25-30 bar, co podnosi jego temperaturę do 80-90°C. To serce każdej pompy i jednocześnie najdroższy podzespół - wymiennik spiralny lub scroll o mocy 3-12 kW kosztuje od 4 do 12 tys. zł w przypadku większych urządzeń.
Trzeci etap to skraplacz. Gorący gaz oddaje ciepło wodzie krążącej w instalacji. Temperatura wody na zasilaniu sięga 35-55°C, a przy pracy w trybie grzania do 65°C w nowoczesnych modelach inwerterowych. Sprawność wymiany zależy od przepływu - zbyt mały powoduje przegrzew, zbyt duży obniża temperaturę powrotu.
Czwarty etap to zawór rozprężny. Steruje on przepływem cieczy, regulując ciśnienie przed parownikiem. Elektroniczne zawory ekspansyjne potrafią reagować na zmiany temperatury zewnętrznej co 0,5°C, utrzymując bliską optimum sprawność układu.
| Etap obiegu | Element | Co się dzieje | Kluczowy parametr |
|---|---|---|---|
| 1 | Parownik | Czynnik chłodniczy pobiera ciepło z powietrza | Temperatura parowania: -25 do -10°C |
| 2 | Sprężarka | Sprężanie gazu, wzrost temperatury | Ciśnienie tłoczenia: 25-30 bar |
| 3 | Skraplacz | Oddanie ciepła do wody grzewczej | Temperatura skraplania: 55-90°C |
| 4 | Zawór rozprężny | Spadek ciśnienia, chłodzenie cieczy | Sterowanie elektroniczne co 0,5°C |
Sprawność całego obiegu opisuje współczynnik COP (Coefficient of Performance). Przy temperaturze zewnętrznej 7°C i wodzie grzewczej 35°C urządzenie powietrzne osiąga zwykle COP 3,5-4,8, co oznacza, że z 1 kW pobranej energii elektrycznej wytwarza 3,5-4,8 kW ciepła. Reszta pochodzi z otoczenia. To właśnie ta relacja odróżnia pompę od grzałki elektrycznej, która z definicji ma COP = 1.
Punkt biwalentny i tryb pracy - kiedy pompa powietrzna potrzebuje wsparcia grzejnika
Punkt biwalentny to temperatura zewnętrzna, poniżej której pompa powietrzna nie jest w stanie pokryć całego zapotrzebowania budynku. Wartość tę wyznacza się indywidualnie na podstawie zapotrzebowania cieplnego, krzywej grzewczej i mocy urządzenia. Najczęściej wypada między -7°C a -12°C dla domów energooszczędnych lub między -3°C a -6°C dla starszych budynków.
Tryb pracy poniżej tego progu nazywa się biwalentnym. Pompa pracuje z maksymalną mocą, ale współpracuje z drugim źródłem ciepła, najczęściej grzałką elektryczną, kotłem gazowym lub kominkiem z płaszczem wodnym. Górna granica, przy której pompa pokrywa 100% zapotrzebowania, to praca monowalentna. Przy doborze instalacji kluczowe jest, by punkt biwalentny wypadał niżej niż projektowa temperatura obliczeniowa dla danej strefy klimatycznej.
W praktyce w Polsce przyjmuje się temperaturę obliczeniową -20°C dla większości regionów i -24°C dla terenów podgórskich. Dobrze dobrana pompa powietrzna utrzymuje pracę monowalentną do -7°C, a od -8°C do -15°C wspiera się grzałką. Poniżej -15°C większość urządzeń powietrznych poważnie traci wydajność, ponieważ spada zarówno temperatura parowania, jak i gęstość powietrza.
Praca monowalentna
Pompa pokrywa 100% zapotrzebowania samodzielnie. Wymaga precyzyjnego doboru mocy, często z instalacją o niskiej temperaturze zasilania (35°C). Grzałka pozostaje w trybie czuwania.
Praca biwalentna
Pompa współpracuje z kotłem lub grzałką. Optymalne dla starszych budynków o zapotrzebowaniu 90-120 W/m². Drugie źródło włącza się automatycznie poniżej ustawionego progu.
Kryterium wyboru trybu sprowadza się do trzech zmiennych: metrażu, stanu izolacji i wieku budynku. Dom 150 m² z 15-centymetrową warstwą styropianu i ogrzewaniem podłogowym zwykle pracuje monowalentnie. Ten sam metraż, ale z ociepleniem 5 cm i grzejnikami wysokotemperaturowymi, wymaga pracy biwalentnej i wspomagania grzałką od -3°C.
Split czy monoblok? Schemat podłączenia pompy powietrze-woda w praktyce
W wariancie split jednostka zewnętrzna i wewnętrzna to dwa oddzielne moduły połączone obiegiem chłodniczym. W monobloku całość, łącznie ze sprężarką, znajduje się na zewnątrz, a do wnętrza wchodzi jedynie rurociąg wodny. Różnica w schemacie podłączenia pompy powietrze-woda jest fundamentalna dla późniejszych kosztów eksploatacji.
Split wymaga wykonania instalacji chłodniczej przez osobę z uprawnieniami F-gazowymi (certyfikat zgodny z rozporządzeniem UE 517/2014). Lutowanie, próba szczelności, napełnianie czynnikiem - każdy etap podnosi koszt montażu o 3-6 tys. zł, ale zyskuje się cichą jednostkę wewnętrzną i większą sprawność przy mrozach, ponieważ sprężarka w module zewnętrznym ma lepszy dostęp powietrza.
Monoblok jest prostszy: instalator wod-kan łączy urządzenie z instalacją c.o. i c.w.u. jak zwykły kocioł. Brak konieczności posiadania uprawnień chłodniczych obniża cenę montażu, ale urządzenie wytwarza więcej hałasu - standardowo 55-65 dB w odległości 1 m. Przy lokalizacji 3 m od ściany sypialni może to przeszkadzać.
| Parametr | Split | Monoblok |
|---|---|---|
| Cena urządzenia (9 kW) | 28 000-38 000 zł | 24 000-32 000 zł |
| Koszt montażu | 8 000-14 000 zł | 5 000-9 000 zł |
| Uprawnienia montażowe | F-gazy wymagane | Wod-kan wystarczające |
| Hałas w odległości 1 m | 45-55 dB | 55-65 dB |
| Sprawność A2W35 | COP 3,2-3,8 | COP 2,9-3,6 |
Monoblok sprawdza się w domach, gdzie miejsce na zewnętrzną instalację chłodniczą jest ograniczone albo gdy inwestor chce uniknąć kontaktu z firmą chłodniczą. Split wybierają ci, dla których liczy się cisza w kotłowni i minimalne straty ciepła na krótkim przewodzie czynnika. Warto pamiętać, że długość trasy chłodniczej w splicie nie powinna przekraczać 15-20 m bez dławienia.
COP, SCOP i warunki A7W35 - jak czytać schemat wydajności pompy powietrze-woda
Producenci używają w kartach katalogowych dwóch pojęć, które myli nawet doświadczonych instalatorów. COP to sprawność chwilowa, zmierzona w jednym punkcie pracy. SCOP (Seasonal Coefficient of Performance) to uśredniona sprawność w całym sezonie grzewczym, ważona czasem pracy w różnych temperaturach. Dla klimatyzacji powietrznej w polskich warunkach SCOP waha się od 3,1 do 4,5 w zależności od modelu i warunków brzegowych.
Oznaczenie A7W35 oznacza warunki referencyjne: temperatura zewnętrzna 7°C, woda grzewcza 35°C. To standard przy ogrzewaniu podłogowym. A2W35 to 2°C na zewnątrz i 35°C wody - warunki bliższe realnej eksploatacji w polskim klimacie. A-7W35 (minus 7°C na zewnątrz) definiuje dolną granicę komfortu dla pomp powietrznych.
Różnica między COP przy A7W35 a SCOP wyjaśnia, dlaczego urządzenie z deklarowanym COP 4,8 faktycznie zużywa więcej prądu, niż wynikałoby z prostego rachunku. W sezonie grzewczym pompa pracuje w szerokim zakresie warunków, a pompy inwerterowe modulują moc od 30% do 100%, co chwilowo obniża sprawność.
| Warunek | COP typowy | Zastosowanie | Straty mocy |
|---|---|---|---|
| A7W35 | 3,8-4,8 | Ogrzewanie podłogowe, sezon łagodny | ~0% |
| A2W35 | 3,0-3,6 | Sezon przejściowy | 5-10% |
| A-7W35 | 2,4-2,9 | Pełne obciążenie zimowe | 15-25% |
| A-15W35 | 1,8-2,3 | Praca wspomagana grzałką | 30-50% |
Norma PN-EN 14511 definiuje procedury pomiaru COP i SCOP dla pomp ciepła. Katalogowe wartości podaje się właśnie według tej normy, w warunkach A7W35 dla klimatu umiarkowanego. Wybierając urządzenie, warto porównywać SCOP, a nie COP, bo to SCOP oddaje realne zużycie prądu w skali roku.
Dolne źródło ciepła - co tak naprawdę decyduje o sprawności pompy powietrze-woda
W pompie powietrze-woda powietrze zewnętrzne pełni rolę dolnego źródła. To odróżnia ją od gruntowych i wodnych, które czerpią ciepło z bardziej stabilnego termicznie podłoża. W konsekwencji pompa powietrzna reaguje na każdą zmianę temperatury na zewnątrz, a jej moc chwilowa waha się od 100% w mroźny poranek do 30% w ciepły, jesienny dzień.
Efektywność pracy zależy od trzech czynników: wilgotności powietrza, prędkości wiatru i lokalizacji jednostki zewnętrznej. Mokre powietrze sprzyja wytrącaniu szronu na parowniku, co obniża sprawność o 5-10%. Wentylator pracuje wtedy w cyklu odszraniania, pobierając dodatkową energię. Dlatego modele typu inverter z płynną regulacją grzania mają przewagę nad on/off.
Brak konieczności wierceń geologicznych i pozwoleń to największa przewaga nad pompą gruntową. Inwestor nie musi zdobywać decyzji środowiskowej ani wykonywać badań hydrogeologicznych. Wystarczy zachować odległość jednostki zewnętrznej co najmniej 3 m od granicy działki, 1 m od okien sąsiadów i unikać miejsc zaciemnionych, gdzie cyrkulacja powietrza jest ograniczona.
Zasada jest prosta: im niższa temperatura zewnętrzna, tym mniej ciepła można z niej odzyskać. Przy -20°C pompa powietrzna odda z 1 m³ powietrza około 1,2 kJ ciepła, podczas gdy grunt na głębokości 1,5 m cały roku utrzymuje 8-10°C, czyli oddaje 4-5 kJ. To fizyczna granica technologii powietrznej, której nie przeskoczy żadna pompa, niezależnie od marki.
UKŁAD BIWALENTNY I GRZAŁKA - SCHEMAT POMPY CIEPŁA POWIETRZE-WODA ZE WSPARCIEM
Większość instalacji powietrznych w Polsce wymaga współpracy z grzałką elektryczną o mocy 3-9 kW. Umieszcza się ją w zbiorniku buforowym lub bezpośrednio w module wewnętrznym. Sterownik pompy automatycznie aktywuje grzałkę, gdy temperatura zewnętrzna spadnie poniżej progu biwalentnego, a wyłącza, gdy powróci powyżej.
Schemat instalacji z grzałką obejmuje: jednostkę zewnętrzną, moduł wewnętrzny (split) lub hydrobox (monoblok), zbiornik buforowy o pojemności 50-200 l, zbiornik c.w.u. 200-300 l, grzałkę elektryczną 3-9 kW, grupę pompową i sterownik pogodowy. Bufor wyrównuje cykliczność pracy sprężarki i zwiększa żywotność całego układu.
Koszt prądu w trybie biwalentnym zależy od długości sezonu grzewczego i temperatury zewnętrznej. W sezonie 2023/2024 w rejonie Warszawy grzałka pokrywała średnio 18% zapotrzebowania, co przy cenie 0,62 zł/kWh i domu 150 m² dawało 2 800-3 400 zł kosztu samego prądu. Resztę pokrywała pompa z COP 3,2.
Pompa ciepła powietrze-woda a ogrzewanie podłogowe - synergia czy kompromis
Ogrzewanie podłogowe wymaga temperatury zasilania 28-35°C, a pompa powietrzna najwyższą sprawność osiąga właśnie w tym przedziale. To naturalne dopasowanie sprawia, że SCOP rośnie o 15-25% w porównaniu z instalacją grzejnikową, gdzie woda musi osiągać 55-65°C.
Przy temperaturze projektowej -20°C moc grzewcza pompy powietrznej 9 kW spada do około 5-6 kW. Dom 150 m² z podłogówką potrzebuje 6-8 kW mocy grzewczej, więc na granicy może wystąpić deficyt. W takim wypadku wspomaganie grzałką włącza się częściej niż przy grzejnikach, ale zużycie prądu rośnie umiarkowanie, bo podłogówka ma niższą bezwładność.
| Instalacja | Temperatura zasilania | SCOP pompy powietrznej | Zapotrzebowanie na moc (150 m²) |
|---|---|---|---|
| Podłogowa | 28-35°C | 3,5-4,2 | 6-8 kW |
| Grzejnikowa | 45-55°C | 2,6-3,2 | 9-11 kW |
| Mieszana (podłogówka + grzejniki) | 35-45°C | 3,0-3,6 | 7-9 kW |
Stosowanie grzejników wysokotemperaturowych w domu 200 m² z lat 90. bez termomodernizacji skutkuje koniecznością pracy pompy w trybie biwalentnym już od -2°C. W takiej sytuacji sensownym rozwiązaniem jest modernizacja: docieplenie ścian zewnętrznych (15-20 cm styropianu) i wymiana grzejników na podłogówkę lub większe modele niskotemperaturowe. Efekt: SCOP rośnie z 2,4 do 3,8, a koszty grzania spadają o 35-45%.

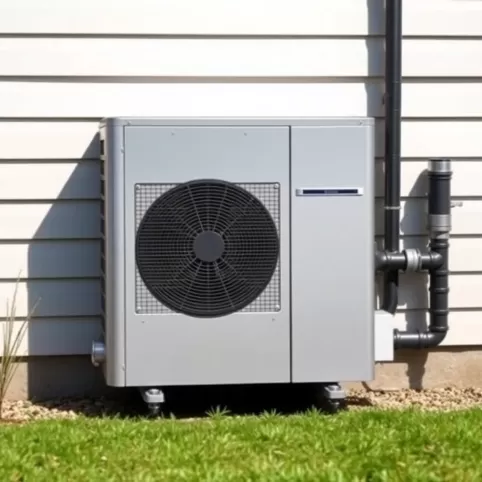

Koszty inwestycji - konkretne widełki dla domu 150 i 200 m²
Cena pompy ciepła powietrze-woda z montażem waha się znacząco w zależności od mocy, typu i zakresu prac. Poniżej przedstawiam realne widełki rynkowe dla Polski w 2025 roku, uwzględniające urządzenie, instalację hydrauliczną, elektryczną i uruchomienie.
| Metraż domu | Pompa powietrzna (split/monoblok) | Pompa gruntowa (odwierty+dolne źródło) | Montaż i uruchomienie |
|---|---|---|---|
| 100 m² | 28 000-38 000 zł | 52 000-72 000 zł | 6 000-10 000 zł |
| 150 m² | 35 000-48 000 zł | 65 000-90 000 zł | 8 000-13 000 zł |
| 200 m² | 42 000-58 000 zł | 78 000-110 000 zł | 10 000-16 000 zł |
| 250 m² | 48 000-68 000 zł | 90 000-130 000 zł | 12 000-18 000 zł |
| 300 m² | 55 000-78 000 zł | 105 000-155 000 zł | 14 000-22 000 zł |
Koszt odwiertów pod pompę gruntową wynosi 100-180 zł za metr bieżący, w zależności od regionu i głębokości. Standardowy odwiert 100 m dla domu 150 m² to wydatek 10 000-18 000 zł, a potrzeba zwykle 2-3 odwiertów. W przypadku pompy powietrznej tych kosztów nie ma, co stanowi zasadniczą różnicę w budżecie.
Pompa ciepła a fotowoltaika - schemat synergii
Połączenie pompy ciepła z instalacją fotowoltaiczną to najkrótsza droga do niemal zerowych kosztów ogrzewania. Autokonsumpcja prądu z PV pokrywa zapotrzebowanie pompy w słoneczne dni, a nadwyżki magazynowane są w sieci w ramach opustów (obecnie 1:0,8 dla instalacji do 50 kWp). Dom 150 m² z pompą 9 kW zużywa rocznie 8 000-11 000 kWh prądu, instalacja PV 10 kWp produkuje 9 500-10 500 kWh.
Schemat podłączenia obejmuje inwerter hybrydowy lub klasyczny, licznik dwukierunkowy oraz sterownik nadzorujący pracę pompy zgodnie z nadprodukcją PV. Zaawansowane sterowniki potrafią w czasie rzeczywistym kierować energię do pompy, ładowania c.w.u. lub magazynu bateryjnego, minimalizując eksport do sieci.
Z punktu widzenia ekonomii, taka para zwraca się w 8-12 lat dla samej pompy i PV 10 kWp w warunkach rosnących cen prądu. Przy obecnych cenach energii z sieci (0,62-0,78 zł/kWh w taryfie G11) opłacalność synergii jest bardzo wysoka, ponieważ każda wyprodukowana kWh z PV ma wartość bliską cenie zakupu, a nie 0,2-0,3 zł w opuście.
Dofinansowania 2025/2026 - skąd wziąć pieniądze na pompę ciepła
Program Moje Ciepło oferuje do 18 900 zł dotacji na pompę ciepła w domu nowo budowanym, a do 12 600 zł w przypadku gruntowej. Wymagane jest osiągnięcie wskaźnika EP ≤ 55 kWh/(m²·rok) dla domu do 150 m² i ≤ 50 kWh/(m²·rok) powyżej. Wniosek składa się przez portal NFOŚiGW.
Program Czyste Powietrze w wariancie „z kompleksową termomodernizacją" pokrywa do 66 000 zł kosztów kwalifikowanych, w tym pompę ciepła, ale wymaga wymiany starych źródeł ciepła. Intensywność dofinansowania zależna od dochodu, od 40% do 100% kosztów.
Program Mój Prąd (edycja 6.0 w 2025) wspiera fotowoltaikę, ale obejmuje też magazyny energii i HEMS/EMS. Połączenie pompy z PV pozwala sięgnąć po oba programy, sumując wsparcie. Łączna dotacja sięga 35 000-50 000 zł w sprzyjających konfiguracjach.
Ulga termomodernizacyjna pozwala odliczyć od podatku PIT do 53 000 zł w ciągu 3 lat na realizację przedsięwzięć termomodernizacyjnych, w tym montaż pompy ciepła. To najprostsza forma wsparcia, dostępna bez osobnego wniosku, na podstawie faktur.
| Program | Kwota maksymalna | Beneficjent | Okres składania wniosków |
|---|---|---|---|
| Moje Ciepło | 12 600-18 900 zł | Właściciel nowego domu | Do 31.12.2026 |
| Czyste Powietrze | Do 66 000 zł | Właściciel domu jednorodzinnego | Do wyczerpania puli |
| Mój Prąd | Do 31 000 zł | Prosument PV | Edycje co 6-12 miesięcy |
| Ulga termomodernizacyjna | 53 000 zł (3 lata) | Każdy podatnik PIT | Ciągły |
Żywotność sprężarki i czynnik chłodniczy - kiedy wymieniać, kiedy uzupełniać
Sprężarka w pompie powietrznej pracuje przeważnie w warunkach ograniczonego smarowania, zmiennych obciążeń i cyklicznych włączeń. Średnia żywotność sprężarki scroll lub inverter wynosi 12-18 lat przy dobrej instalacji, ale parametr ten silnie zależy od jakości montażu, regularnych przeglądów i unikania taktowania.
Czynnik chłodniczy R32 ma znacznie mniejszy wpływ na globalne ocieplenie niż wcześniejszy R410A (GWP 675 wobec 2088). Standardowy format napełnienia to 1,2-2,5 kg w zależności od mocy pompy. W normalnych warunkach ubytki nie przekraczają 5% rocznie, ale po 10 latach eksploatacji mogą sięgać 15-20%. Uzupełnienie wykonuje serwis z uprawnieniami F-gazowymi, koszt 600-1 200 zł.
Przegląd roczny obejmuje kontrolę ciśnień, sprawdzenie szczelności, czyszczenie filtrów i lameli parownika, weryfikację pracy zaworu rozprężnego. Cena przeglądu w 2025 roku: 350-700 zł w zależności od regionu. Zaniedbanie przeglądu skutkuje spadkiem sprawności o 8-15% w ciągu 3-4 lat.
Schemat pompy ciepła powietrze-woda - typowe błędy inwestorów
Taktowanie pompy to klasyczny błąd wynikający z niedoszacowania mocy. Sprężarka włącza się na 10-15 minut, osiąga temperaturę zadaną, wyłącza się i powtarza cykl co 20-30 minut. Każde uruchomienie pobiera 3-5-krotność prądu rozruchowego, a zużycie elementów rośnie lawinowo. Rozwiązanie: prawidłowy dobór mocy, bufor 50-100 l na każdy 1 kW mocy.
Niedoszacowanie mocy i zła lokalizacja jednostki zewnętrznej to drugie i trzecie miejsce wśród błędów. Instalator bez obliczeń zapotrzebowania cieplnego dobiera pompę „na oko", a jednostka w narożniku ściany, w cieniu, zamiast na przestrzeni otwartej, pobiera powietrze z wąskim strumieniem. Efekt: spadek COP o 15-25% względem katalogu.
Brak bufora, źle dobrana krzywa grzewcza i niedostateczna izolacja rur to kolejne grzechy. Bufor wyrównuje krótkie cykle, krzywa grzewcza dopasowuje temperaturę wody do pogody, a izolacja rur ogranicza starty ciepła na trasie zewnętrznej. Każdy z tych elementów kosztuje 1 500-4 000 zł, ale ich brak oznacza 200-500 zł dodatkowych kosztów prądu rocznie.
Checklist przed podpisaniem umowy z instalatorem
Każda umowa powinna zawierać obliczeniowe zapotrzebowanie cieplne budynku zgodnie z normą PN-EN 12831, konkretny model pompy z numerem katalogowym, schemat hydrauliczny instalacji z zaznaczonymi średnicami rur, parametry bufora i zbiornika c.w.u. oraz zakres gwarancji na urządzenie (minimum 5 lat) i montaż (minimum 2 lata).
Warto sprawdzić, czy instalator posiada certyfikaty producenta pompy, które uprawniają do zachowania gwarancji. Większość liczących się marek wymaga autoryzacji serwisu. Brak certyfikatu oznacza utratę gwarancji w przypadku awarii sprężarki.
- Obliczeniowe zapotrzebowanie cieplne zgodne z PN-EN 12831
- Konkretny model pompy z kartą katalogową
- Schemat hydrauliczny z zaznaczonymi średnicami rur
- Parametry bufora i zbiornika c.w.u.
- Warunki gwarancji (minimum 5 lat na urządzenie, 2 lata na montaż)
- Certyfikaty instalatora u producenta pompy
- Harmonogram prac i kary umowne za opóźnienie
- Lista urządzeń zapasowych i części eksploatacyjnych
Ile trwa montaż pompy powietrze-woda
Standardowy montaż w domu z gotową instalacją hydrauliczną i elektryczną zajmuje 2-4 dni robocze. Pierwszy dzień to ustawienie jednostki zewnętrznej, modułu wewnętrznego i bufora. Drugi dzień: połączenie hydrauliczne, elektryczne, montaż sterownika pogodowego. Trzeci dzień: próba szczelności, napełnienie czynnikiem, pierwsze uruchomienie. Czwarty dzień to kalibracja krzywej grzewczej i szkolenie użytkownika.
W domach w trakcie budowy montaż bywa krótszy, ale wymaga wcześniejszego przygotowania: doprowadzenia zasilania 3-fazowego, wykonania fundamentu pod jednostkę zewnętrzną i poprowadzenia rur instalacji podłogowej przed wylaniem posadzek. Dodatkowe przeróbki po montażu podnoszą koszt o 1 500-3 000 zł.
Kiedy pompa ciepła powietrzewoda nie wystarczy
Dom 400 m² bez ocieplenia, z ogrzewaniem basenu i zapotrzebowaniem 120 W/m² wymaga mocy 48 kW. Pompa powietrzna tej mocy istnieje, ale kosztuje 90 000-130 000 zł, a jej sprawność przy -15°C spada do COP 1,8. W takim wypadku sensowniejsze jest połączenie pompy gruntowej z kolektorami słonecznymi.
Stary budynek z piecem kaflowym, brakiem izolacji i ogrzewaniem ściennym to przypadek, w którym pompa ciepła nie zastąpi tradycyjnego kotła bez gruntownej modernizacji. Wymiana instalacji grzewczej, docieplenie ścian, wymiana stolarki okiennej to koszt 150 000-250 000 zł. Dopiero po takim remoncie pompa powietrzna zaczyna pracować z rozsądną sprawnością.
Schemat pompy ciepła powietrze-woda w takich wypadkach pozostaje taki sam, ale okoliczności zewnętrzne wymuszają wybór innej technologii. Świadomy inwestor zleca audyt energetyczny przed podjęciem decyzji, a nie po fakcie, gdy pompa już stoi w ogrodzie.
Realny zwrot z inwestycji - ile lat trzeba czekać
ROI pompy powietrznej zależy od trzech zmiennych: ceny paliwa, które zastępujemy, sprawności starego źródła i kosztu kapitału. Dom 150 m² ogrzewany gazem ziemnym (wcześniej 8 500 zł rocznie) przechodzi na pompę kosztem 50 000 zł. Roczne koszty prądu pompy: 4 200-5 800 zł. Oszczędność: 2 700-4 300 zł. ROI: 11,6-18,5 lat bez dotacji.
Z dotacjami (łącznie 35 000 zł z Moje Ciepło i ulgi termomodernizacyjnej) koszt inwestycji spada do 15 000 zł, a ROI skraca się do 3,5-5,6 lat. To jedna z najlepszych inwestycji w domu, obok PV. Przy połączeniu z fotowoltaiką 10 kWp prąd pompy spada do zera w słoneczne dni, a realne zużycie sieciowe wynosi 3 000-4 500 kWh rocznie.
Wariant 1: Tylko pompa
Inwestycja 50 000 zł, ROI 12-18 lat, z dotacjami 4-6 lat. Roczne koszty prądu 4 200-5 800 zł. Niezależność od cen paliw kopalnych.
Wariant 2: Pompa + PV
Inwestycja 130 000-160 000 zł, ROI 9-12 lat. Roczne koszty prądu pompy 1 500-2 500 zł. Autokonsumpcja PV 60-75%.
Warto przy tym pamiętać, że ceny energii elektrycznej w taryfach G11 rosły w Polsce 8-12% rocznie w latach 2021-2024. Przy podobnym tempie wzrostu w kolejnych latach ROI pompy skróci się o 2-4 lata. To dlatego instalacja pompy w 2025 roku wygląda inaczej niż analogiczna decyzja w roku 2020.
Schemat pompy ciepła powietrze-woda a sezonowe przeglądy - co ile i za ile
Przegląd roczny to absolutne minimum. Obejmuje kontrolę ciśnień w obiegu chłodniczym, sprawdzenie szczelności, czyszczenie filtrów hydraulicznych, weryfikację stanu lameli parownika, test pracy zaworu rozprężnego i kalibrację sterownika. Cena w 2025: 400-700 zł w zależności od regionu.
Przegląd co 3-4 lata powinien obejmować analizę oleju sprężarkowego (pobranie próbki, badanie kwasowości), kontrolę izolacji elektrycznej, sprawdzenie zaworu bezpieczeństwa i rewizję zbiornika c.w.u. pod kątem korozji. Koszt: 1 200-2 500 zł.
Przegląd co 10-12 lat to generalny remont obejmujący wymianę sprężarki (jeśli wymaga), kontrolę wymienników, ewentualną wymianę czynnika chłodniczego. Koszt: 4 000-8 000 zł, w zależności od zakresu.
Przygotowanie do montażu - co musi być gotowe przed przyjazdem ekipy
Przed montażem inwestor przygotowuje: zasilanie 3-fazowe 400 V z zabezpieczeniem nadprądowym 25-32 A, trasę kablową od rozdzielni do lokalizacji pompy, fundament lub wspornik pod jednostkę zewnętrzną (wibroizolowany), punkt przyłączenia wody grzewczej z zaworami odcinającymi, przewód kominowy do odprowadzenia skroplin (szybkość 0,5-1 l/h przy pracy).
Jeżeli pompa współpracuje z ogrzewaniem podłogowym, konieczne jest rozdzielacz z zaworami termostatycznymi, grupa pompowa, zawór mieszający trójdrogowy. Te elementy powinny znaleźć się w dokumentacji projektowej instalacji c.o. Brak projektu to pierwszy sygnał ostrzegawczy: instalator prawdopodobnie improwizuje, co kończy się krótszą żywotnością pompy.
Wymagania prawne i normatywne
Schemat pompy ciepła powietrze-woda musi uwzględniać wymagania PN-EN 12831 dotyczące obliczania zapotrzebowania cieplnego, PN-EN 14511 dla parametrów pomp i PN-EN 17037 dla jakości powietrza wewnętrznego. Instalacja powinna być zgodna z Warunkami Technicznymi 2022 (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie).
Montaż urządzeń chłodniczych reguluje rozporządzenie UE 517/2014 (tzw. F-gaz). Pompy powietrzne z czynnikiem R410A lub R32 w ilości do 3 kg mogą instalować firmy z uprawnieniami kategorii I. Większe układy wymagają certyfikatu kategorii II. Sprawdzenie uprawnień instalatora to obowiązek inwestora, którego zaniedbanie skutkuje utratą gwarancji.
Hałas jednostki zewnętrznej reguluje Rozporządzenie Ministra Środowiska w sprawie dopuszczalnych poziomów hałasu w środowisku. Dla terenów zabudowy mieszkaniowej limit wynosi 45-55 dB w dzień i 40-50 dB w nocy. Pompy powietrzne o mocy 9 kW generują 55-65 dB w odległości 1 m, więc konieczne jest zachowanie co najmniej 3 m od granicy działki i 1 m od okien sąsiadów.
Pompa ciepła powietrze-woda w liczbach - podsumowanie danych rynkowych
Według danych Polskiej Organizacji Rozwoju Technologii Pomp Ciepła (PORT PC) w 2024 roku sprzedano w Polsce ponad 90 000 pomp ciepła, z czego 78% stanowiły urządzenia powietrzne. Średnia moc zainstalowana w nowym budownictwie jednorodzinnym: 9,2 kW. Dynamika wzrostu rynku: 14% rok do roku.
Zapotrzebowanie na energię do ogrzewania w domu z pompą powietrzną wynosi 4 200-5 800 kWh rocznie dla 150 m² (przy SCOP 3,5), podczas gdy tradycyjny kocioł gazowy zużywa 11 500-14 000 kWh paliwa. Różnica w cenie sprawia, że pompa zwraca się szybciej w budynkach o wyższym zapotrzebowaniu na ciepło.
Z badań NFOŚiGW wynika, że w 2024 roku 41% inwestorów starało się o dotację na pompę ciepła, ale tylko 28% otrzymało dofinansowanie z powodu wyczerpywania się puli programów. Planowane na 2025 rok budżety Moje Ciepło (400 mln zł) i Czyste Powietrze (3,2 mld zł) powinny złagodzić tę barierę, ale nie wyeliminują problemu w pierwszych miesiącach.
Decyzja świadomego inwestora - co zrobić jutro
Zanim padnie podpis na umowie, warto zlecić niezależny audyt energetyczny budynku. Koszt 1 500-3 000 zł zwraca się wielokrotnie, bo pokazuje, jaka pompa naprawdę jest potrzebna i jakie prace modernizacyjne warto wykonać przed montażem. Audytor obliczy zapotrzebowanie cieplne zgodnie z PN-EN 12831, wskaże słabe punkty izolacji i zaproponuje optymalne źródło ciepła.
Równolegle warto sprawdzić dostępność dotacji w portalu NFOŚiGW, przygotować wniosek i zgromadzić faktury. Program Moje Ciepło działa w modelu refundacji poniesionych kosztów, więc najpierw trzeba zapłacić, potem odebrać pieniądze. Ulga termomodernizacyjna działa odwrotnie - rozliczamy ją w zeznaniu PIT, więc można z niej skorzystać nawet po zakończeniu całej inwestycji.
Schemat pompy ciepła powietrze-woda to nie tylko rysunek techniczny, ale przede wszystkim zrozumienie, jak poszczególne elementy wpływają na komfort, koszty i niezawodność systemu grzewczego. Inwestor, który rozumie te zależności, unika kosztownych błędów i cieszy się niskimi rachunkami przez następne 20 lat.
Źródła danych i regulacje: Dyrektywa Parlamentu Europejskiego i Rady (UE) 2024/1275 (EPBD); Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2022 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; PN-EN 12831 (zapotrzebowanie cieplne); PN-EN 14511 (parametry pomp ciepła); Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 517/2014 (F-gazy); Polska Organizacja Rozwoju Technologii Pomp Ciepła PORT PC (raporty roczne 2022-2024); Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej NFOŚiGW (programy Moje Ciepło, Czyste Powietrze, Mój Prąd); Główny Urząd Statystyczny GUS (dane o budownictwie mieszkaniowym).
