Ach, ta woda w pompie ciepła! Temat, który dla laika brzmi jak herezja, a dla specjalisty jest kluczową melodią w symfonii efektywności grzewczej. Jeśli kiedykolwiek zastanawiałeś się, jaki powinien być przepływ wody w pompie ciepła, by Twój dom tętnił przyjemnym ciepłem, a rachunki nie doprowadzały do zawału, to musisz wiedzieć, że klucz do sukcesu leży w precyzyjnym dopasowaniu parametrów. Zbyt mały przepływ i system z trudem „pociągnie” ciepło, zbyt duży, a niepotrzebnie zwiększy zużycie energii. Prawidłowy przepływ wody w pompie ciepła jest absolutnie krytyczny, ponieważ odpowiada za optymalną wymianę ciepła, minimalizując straty i maksymalizując efektywność COP. W skrócie: optymalny przepływ wody to serce efektywności Twojej pompy ciepła.

Jaki powinien być przepływ wody w pompie ciepła

Spis treści:

Kiedy spojrzymy na temat zużycia energii przez pompę ciepła, dostrzeżemy pewne wzorce, które niezaprzeczalnie wpływają na jej wydajność. Można by pomyśleć, że całe to skomplikowane urządzenie zżera prąd niczym smok ogień, ale to błąd. Prawda jest taka, że to kompresor pochłania większość energii, bo jego zadaniem jest ciężka praca, by przenieść ciepło z zimnego powietrza do Twojego ciepłego kaloryfera. Cała reszta, wszelkie pompy, układy sterujące, zużywają ledwo zauważalną cząstkę tej energii.

Zatem, kluczową rolę w efektywności gra sprawność COP, która pokazuje, ile energii cieplnej uzyskujemy z każdego kilowata energii elektrycznej zużytej przez kompresor. Wyższa sprawność COP oznacza mniejsze rachunki i bardziej zadowolone lico, a niższa... Cóż, tu już zaczynają się zgrzytanie zębów. Sprawność COP to istny barometr ekonomii systemu.

Temperatura Zewnętrzna (°C) Temperatura Systemu Grzewczego (°C) Przybliżona Sprawność COP Komentarz do wydajności
7 35 4.5 - 5.0 Bardzo wysoka efektywność w umiarkowanych warunkach.
2 35 3.5 - 4.0 Dobra efektywność, choć spada wraz z niższą temperaturą.
-7 35 2.5 - 3.0 Efektywność obniża się w zimniejszych warunkach.
7 45 3.5 - 4.0 Mniej efektywna przy wyższych temperaturach zasilania.
-7 45 2.0 - 2.5 Znaczący spadek efektywności w mroźne dni z wysoką temperaturą zasilania.

Jak widać w tabeli, magicznym wzorem na sukces jest minimalizowanie różnicy temperatur. Im mniejsza różnica między temperaturą powietrza zewnętrznego a temperaturą systemu grzewczego w budynku, tym pompa pracuje lżej, mniej się męczy, a COP szybuje w górę jak startująca rakieta. Z drugiej strony, kiedy temperatura zewnętrzna spada drastycznie, a my żądamy od systemu bardzo gorącej wody do ogrzewania, COP dramatycznie się obniża. To jak pchanie kuli pod górę – im bardziej stromo, tym więcej wysiłku.

Zobacz także: Jaki COP w Pompie Ciepła? Od czego zależy?

Wpływ przepływu na sprawność COP pompy ciepła

W dzisiejszym świecie, gdzie efektywność energetyczna stała się słowem kluczowym, zrozumiałe jest, że wielu właścicieli domów zwraca się ku pompom ciepła jako rozwiązaniu. Jednak, niczym w dobrej kuchni, gdzie nawet najlepsze składniki wymagają odpowiednich proporcji i techniki, tak i w przypadku pomp ciepła, diabeł tkwi w szczegółach. Jednym z nich, często niedocenianym, jest optymalny przepływ wody w instalacji, który ma niebagatelny wpływ na sprawność COP pompy ciepła. Jak to działa?

Wyobraźmy sobie pompę ciepła jako serce układu grzewczego, a wodę krążącą w instalacji jako krew. Aby serce działało sprawnie, krew musi przepływać w odpowiednim tempie. Zbyt wolno – serce musi pompować mocniej, zużywając więcej energii; zbyt szybko – krew nie zdąży oddać tlenu do tkanek. Analogicznie, optymalny przepływ wody w pompie ciepła jest niezbędny do efektywnego przekazywania energii cieplnej.

Kluczowym elementem w zrozumieniu tej zależności jest Delta T, czyli różnica temperatur między zasilaniem a powrotem wody grzewczej. Typowo, dla większości pomp ciepła powietrze-woda, optymalna Delta T wynosi od 5°C do 7°C. Utrzymanie tej różnicy jest dowodem na to, że system pracuje w najbardziej efektywnych warunkach. Jeśli Delta T jest zbyt wysoka, może to oznaczać zbyt mały przepływ, co prowadzi do szybszego schładzania wody i w konsekwencji do spadku COP. Z kolei zbyt niska Delta T wskazuje na zbyt duży przepływ lub niedostateczne obciążenie cieplne, co również może negatywnie wpływać na efektywność pompy.

Przepływ ma bezpośredni wpływ na wymianę ciepła w skraplaczu pompy ciepła. Jeśli przepływ jest niewystarczający, woda nie jest w stanie odebrać wystarczającej ilości ciepła od czynnika chłodniczego, co prowadzi do wzrostu ciśnienia i temperatury czynnika chłodniczego w skraplaczu. To z kolei zmusza kompresor do intensywniejszej pracy, zwiększając zużycie energii elektrycznej i obniżając COP. Jest to klasyczny przykład, gdzie mniejszy przepływ oznacza więcej pracy dla sprężarki i w efekcie niższe COP.

Innymi słowy, pompa ciepła jest jak artysta w sztuce tańca – każdy ruch musi być precyzyjny, aby osiągnąć perfekcję. A w tym przypadku "ruchem" jest objętość i prędkość przepływu wody. Zapewnienie prawidłowego przepływu jest kluczowe dla wydajności pompy ciepła i jej długowieczności. Wszelkie odchylenia od normy mogą prowadzić do niepotrzebnego zużycia energii i szybszego zużycia komponentów.

Niezwykle ważne jest, aby projekt instalacji uwzględniał parametry hydrauliczne, takie jak średnica rur, opory przepływu i wydajność pompy obiegowej. Zaniedbanie tych aspektów może skutkować tym, że nawet najnowocześniejsza pompa ciepła nie będzie w stanie osiągnąć swojej deklarowanej efektywności, a inwestycja nie zwróci się w oczekiwany sposób. Możemy mieć Rolls-Royce'a, ale jeśli nie nalejemy odpowiedniego paliwa, nie pojedzie tak, jak powinien.

Dodatkowo, prawidłowy przepływ minimalizuje ryzyko strat ciśnienia w instalacji, co również wpływa na komfort cieplny. Jeśli przepływ jest zaburzony, niektóre grzejniki mogą nie być odpowiednio zasilane, co skutkuje zimnymi strefami w domu. To jak orkiestra, gdzie każdy instrument musi grać w harmonii – każdy element systemu grzewczego musi być zbalansowany, aby działać optymalnie.

Dlatego też, przy projektowaniu i instalacji systemu z pompą ciepła, niezbędne jest przeprowadzenie precyzyjnych obliczeń hydraulicznych. Tylko w ten sposób można zagwarantować, że system będzie działał nie tylko efektywnie, ale również stabilnie i bezproblemowo przez wiele lat. Nie ma tu miejsca na "mniej więcej", liczy się każdy litr na minutę.

Jak obliczyć optymalny przepływ dla Twojej instalacji grzewczej

Wiele osób zadaje sobie to kluczowe pytanie: „Jaki jest właściwy przepływ dla mojej pompy ciepła?” Aby na nie odpowiedzieć, musimy przenieść się z sfery intuicji w świat liczb i konkretów. Obliczanie optymalnego przepływu dla Twojej instalacji grzewczej to nie jest zadanie dla wróżbity, ale dla inżyniera. Błędy na tym etapie mogą być kosztowne, zarówno finansowo, jak i pod względem komfortu użytkowania.

Pierwszym krokiem jest dokładne określenie zapotrzebowania cieplnego budynku. To fundament. Niestety, często spotykamy się z praktyką szacowania mocy pompy ciepła na podstawie samej powierzchni użytkowej, stosując uniwersalne współczynniki (np. 50-70 W/m²). To poważny błąd! Taka "metoda" jest niczym próba zmierzenia temperatury bez termometru, czyli skrajnie niedokładna i prowadzi do błędnego doboru urządzenia, a co za tym idzie – również do błędnych założeń dotyczących przepływu.

Rzeczywiste zapotrzebowanie cieplne budynku zależy od niezliczonej liczby zmiennych. Trudno uwierzyć, jak różni się zapotrzebowanie na energię w identycznych z pozoru budynkach. Decyduje o tym rok budowy, technologia ścian, podłóg, dachów, jakość izolacji, typ stolarki okiennej i drzwiowej, a nawet ekspozycja na słońce i kierunek wiatrów. Budynek wybudowany w standardzie pasywnym może mieć zapotrzebowanie na ogrzewanie nawet dziesięciokrotnie mniejsze niż budynek o tej samej powierzchni, ale w starszej technologii. Przyjmijmy przykład: dom o powierzchni 150 m², wybudowany w latach 80. z słabą izolacją może potrzebować 10-12 kW mocy grzewczej, podczas gdy taki sam dom, ale pasywny, z rocznika 2020, zaledwie 3-4 kW. Ten przykład doskonale obrazuje, dlaczego uśrednianie mocy jest błędem. Podążanie za uproszczonymi kalkulacjami to prosta droga do niezadowolenia i dodatkowych kosztów.

Jak zatem prawidłowo określić zapotrzebowanie cieplne? Najlepszym rozwiązaniem jest skorzystanie z profesjonalnego audytu energetycznego lub projektu instalacji, który uwzględnia szczegółowe dane dotyczące konstrukcji budynku, jego izolacyjności i lokalizacji. Dopiero znając dokładne zapotrzebowanie cieplne (w kW), możemy przejść do obliczenia optymalnego przepływu. Na przykład, jeśli pompa ciepła ma dostarczyć 8 kW mocy cieplnej przy różnicy temperatur 5°C, to możemy obliczyć przepływ wody.

Podstawowy wzór na obliczenie przepływu (Q) jest następujący:

Q = P / (c * ΔT)

Gdzie:

  • Q - przepływ (m³/h)
  • P - moc cieplna pompy ciepła (kW)
  • c - pojemność cieplna wody (ok. 1.16 kWh/m³°C)
  • ΔT - optymalna różnica temperatur między zasilaniem a powrotem (standardowo 5-7°C dla pomp ciepła)

Przykład: Załóżmy, że Twoja pompa ciepła ma moc 10 kW, a optymalna różnica temperatur wynosi 5°C. Wtedy obliczenia wyglądają tak:

Q = 10 kW / (1.16 kWh/m³°C * 5°C) ≈ 1.72 m³/h

To jest Twój magiczny numer – około 1.72 m³/h to optymalny przepływ wody dla Twojej pompy ciepła w tych konkretnych warunkach. Pamiętaj, że ten przepływ musi być utrzymany przez system rozprowadzenia ciepła, a nie tylko przez samą pompę. W tym właśnie leży sztuka.

Warto również pamiętać o odpowiednim doborze pomp obiegowych w instalacji. Muszą one być w stanie zapewnić wyliczony przepływ, pokonując przy tym opory hydrauliczne całej instalacji. Błąd w doborze pomp może skutkować zbyt małym przepływem, a co za tym idzie – spadkiem sprawności COP. Jeśli pompa obiegowa jest zbyt słaba, woda ledwo "czołga się" przez system, co obniża jego wydajność.

Podsumowując, prawidłowe określenie zapotrzebowania cieplnego budynku i następnie dokładne obliczenie przepływu to absolutny fundament dla efektywnej i oszczędnej pracy pompy ciepła. To inwestycja w wiedzę, która procentuje oszczędnościami na lata.

Regulacja przepływu wody w pompie ciepła: Praktyczne wskazówki

Skoro już wiemy, jak kluczowy jest przepływ wody w pompie ciepła dla jej efektywności, czas przejść do konkretów. Jak tę cenną "krew" instalacji utrzymać w ryzach, aby płynęła idealnym tempem? Regulacja przepływu to sztuka, która pozwala na wydobycie pełni potencjału z Twojej pompy ciepła i uniknięcie kosztownych pomyłek. Bez prawidłowej regulacji, nawet najdroższa pompa może działać poniżej oczekiwań, jak niewyregulowany silnik samochodu, który spala paliwo, ale nie daje odpowiedniej mocy.

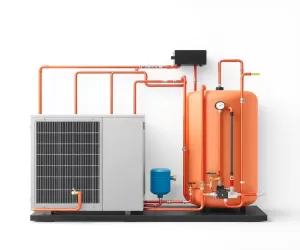

W pierwszej kolejności warto skupić się na zasadach prawidłowego wykonania instalacji grzewczej. Przede wszystkim, system hydrauliczny pompy ciepła wymaga bufora lub sprzęgła hydraulicznego. Pompy ciepła preferują stały, minimalny przepływ przez jednostkę wewnętrzną, co gwarantuje stabilną pracę i długowieczność kompresora. Bufor, niczym akumulator energii, magazynuje wodę grzewczą, minimalizując taktowanie pompy ciepła (czyli częste włączanie i wyłączanie się), co przedłuża jej żywotność. Bez bufora, pompa może się "dławić" przy niedostatecznym odbiorze ciepła przez system grzewczy, co prowadzi do nieefektywnego taktowania i zwiększonego zużycia prądu.

Regulacja przepływu to nie tylko odpowiedni dobór średnic rur, ale także wykorzystanie odpowiednich zaworów i pomp obiegowych. Nowoczesne pompy ciepła często wyposażone są w elektronicznie sterowane pompy obiegowe (tzw. pompy z regulacją prędkości), które automatycznie dostosowują wydajność do aktualnego zapotrzebowania systemu. Jest to rewolucyjne rozwiązanie, które eliminuje konieczność ręcznej regulacji i zapewnia optymalny przepływ w zmiennych warunkach. Dają Ci spokój ducha, że system samodzielnie dba o siebie.

Jednak, nawet z tak zaawansowaną technologią, niezbędna jest prawidłowa konfiguracja. Po uruchomieniu pompy ciepła, należy dokładnie monitorować parametry pracy, w tym różnicę temperatur (Delta T) między zasilaniem a powrotem. Jeśli Delta T jest zbyt wysoka (np. powyżej 8-10°C), wskazuje to na niedostateczny przepływ, który może wymagać zwiększenia prędkości pompy obiegowej lub sprawdzenia drożności instalacji. Może to być równie prozaiczne, jak zapowietrzenie instalacji.

Z drugiej strony, zbyt niska Delta T (np. poniżej 3°C) może świadczyć o zbyt dużym przepływie lub niedostatecznym obciążeniu cieplnym. W takim przypadku warto rozważyć zmniejszenie prędkości pompy obiegowej, aby system mógł efektywniej odebrać ciepło z pompy ciepła. Niekiedy to jak lanie wody wprost na lód – im szybciej, tym mniej zdąży stopnieć.

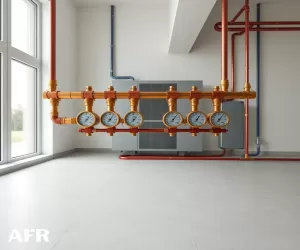

Doświadczony instalator powinien również przeprowadzić procedurę równoważenia hydraulicznego, czyli precyzyjne ustawienie przepływów w poszczególnych pętlach grzewczych, aby ciepło rozchodziło się równomiernie po całym budynku. Wyobraź sobie, że w każdym pomieszczeniu panuje optymalna temperatura – ani za zimno, ani za gorąco. To jest cel równoważenia.

W przypadku systemów z ogrzewaniem podłogowym, regulacja przepływu jest szczególnie ważna ze względu na dużą bezwładność cieplną. Optymalny przepływ gwarantuje komfort cieplny bez przegrzewania lub niedogrzewania pomieszczeń. Przepływ ma tu kluczowe znaczenie, bo podłogówka potrzebuje stałego, ale nie nadmiernego przepływu, by ciepło rozprowadzało się równomiernie.

Warto inwestować w profesjonalne czujniki przepływu i przepływomierze, które pozwolą na bieżąco monitorować parametry pracy i szybko reagować na ewentualne odchylenia. Precyzja w tym aspekcie jest kluczowa dla optymalizacji kosztów eksploatacji. Wiedza to potęga, a w tym przypadku – to także pieniądze w kieszeni.

Na koniec, pamiętaj, że prawidłowa regulacja przepływu to proces, a nie jednorazowa czynność. Wraz ze zmianą pór roku, temperatury zewnętrznej i preferencji użytkowników, może być konieczna drobna korekta ustawień. Współpraca z doświadczonym instalatorem i regularne serwisowanie systemu to najlepsza gwarancja jego długotrwałej i efektywnej pracy.

Q&A

  • Jaki jest kluczowy parametr decydujący o efektywności pompy ciepła?

    Kluczowym parametrem decydującym o efektywności pompy ciepła jest sprawność COP (Coefficient of Performance), która określa stosunek energii cieplnej dostarczonej do budynku do energii elektrycznej zużytej przez pompę. Im wyższy COP, tym pompa jest bardziej efektywna i ekonomiczna.

  • Jakie są główne czynniki wpływające na zużycie energii przez pompę ciepła?

    Główne czynniki wpływające na zużycie energii to: praca kompresora (największe zużycie), różnica temperatur między powietrzem zewnętrznym a systemem grzewczym, jakość izolacji budynku, oraz prawidłowy dobór mocy pompy do zapotrzebowania cieplnego budynku.

  • Dlaczego ważne jest precyzyjne określenie zapotrzebowania cieplnego budynku przed doborem pompy ciepła?

    Precyzyjne określenie zapotrzebowania cieplnego budynku jest kluczowe, ponieważ błędne oszacowanie mocy pompy (np. tylko na podstawie powierzchni) może prowadzić do przewymiarowania lub niedowymiarowania systemu, co skutkuje nieefektywną pracą, wyższymi rachunkami lub niedostatecznym komfortem cieplnym. Różnice w zapotrzebowaniu mogą być wielokrotne, w zależności od technologii budowy i izolacji.

  • W jaki sposób przepływ wody w instalacji wpływa na sprawność COP pompy ciepła?

    Optymalny przepływ wody w instalacji jest niezbędny do efektywnego przekazywania energii cieplnej w skraplaczu pompy. Zbyt mały przepływ zwiększa ciśnienie i temperaturę czynnika chłodniczego, zmuszając kompresor do intensywniejszej pracy i obniżając COP. Z kolei zbyt duży przepływ może oznaczać brak optymalnej wymiany ciepła.

  • Jakie są praktyczne wskazówki dotyczące regulacji przepływu wody w pompie ciepła?

    Do praktycznych wskazówek należą: stosowanie bufora lub sprzęgła hydraulicznego, korzystanie z elektronicznie sterowanych pomp obiegowych, monitorowanie różnicy temperatur (Delta T) między zasilaniem a powrotem (optymalnie 5-7°C), a także przeprowadzenie równoważenia hydraulicznego systemu. Regularne serwisowanie i współpraca z doświadczonym instalatorem to również klucz do sukcesu.
