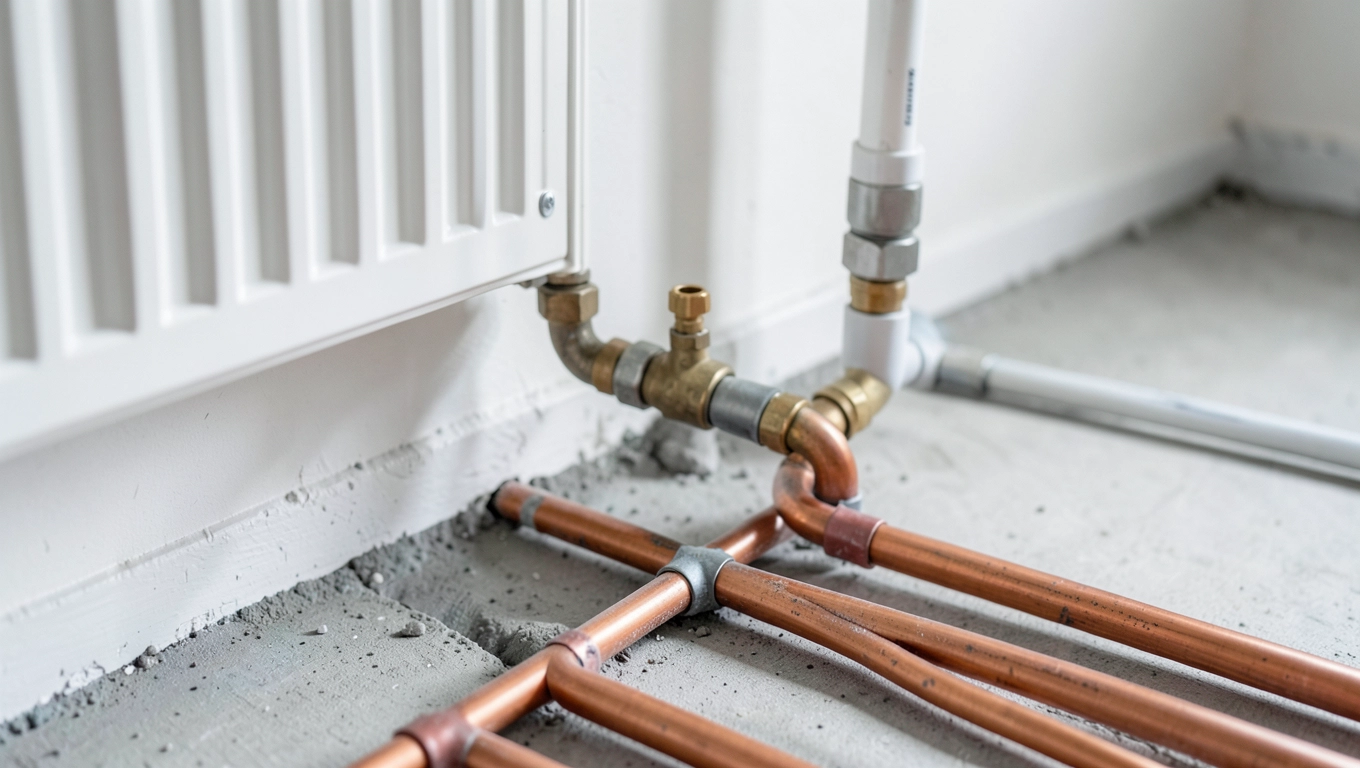

Podłączenie grzejników z podłogówką: 3 sprawdzone schematy na 2026

Masz podłogówkę w salonie, a grzejniki w sypialniach wciąż dogrzewają łazienkę? Albo odwrotnie: stawiasz nową instalację i nie chcesz rezygnować z żadnego z tych rozwiązań? Połączenie obu systemów na jednym obiegu to dziś standard w domach jednorodzinnych, ale tylko pod warunkiem, że dobierzesz właściwy zawór mieszający, sprzęgło albo termostatyczny zawór RTL. Poniżej znajdziesz trzy gotowe warianty, konkretne temperatury zasilania, listę elementów z cenami i pułapki, przez które rachunki za ogrzewanie potrafią wystrzelić o kilkanaście procent.

• Zawór mieszający 3-drogowy i zawór RTL dobór do metrażu i mocy grzejników
• Sprzęgło hydrauliczne a zawór mieszający co wybrać przy pompie ciepła i kotle kondensacyjnym
• Schemat podłączenia podłogówki z grzejnikami krok po kroku z tabelą temperatur
• Najczęstsze błędy przy łączeniu grzejników z ogrzewaniem podłogowym

Zawór mieszający 3-drogowy i zawór RTL dobór do metrażu i mocy grzejników

Zanim wybierzesz konkretny osprzęt, ustal, ile ciepła faktycznie potrzebuje każde pomieszczenie. Podłogówka pokrywa zwykle od 40 do 80 W/m² przy temperaturze zasilania 35-40°C, podczas gdy grzejnik żeberkowy oddaje pełną moc dopiero przy 55-75°C. Ta różnica 20-30°C jest kluczowa, bo bez zaworu mieszającego woda z kotła lub pompy ciepła po prostu przegrzeje posadzkę albo wyziębi kaloryfer.

Najprostszy wariant, stosowany z powodzeniem w łazienkach, garderobach i niewielkich pralniach do 12 m², to zawór RTL (Return Temperature Limiter). Działa jak samoczynny regulator: montujesz go na powrocie pętli podłogowej, ustawiasz żądaną temperaturę (najczęściej 25-35°C), a on automatycznie dławi przepływ, gdy woda zaczyna wracać zbyt gorąca. Nie wymaga pompy ani sterownika, więc sprawdza się tam, gdzie tradycyjne obiegi grzejnikowe nie zdążyłyby schłodzić medium.

W większych strefach sięgnij po zawór mieszający 3-drogowy z siłownikiem. Jego zadanie to zmieszanie gorącej wody zasilającej z chłodniejszą wodą powrotną, aż do uzyskania zadanej temperatury na wyjściu. Termostatyczny zawór mieszający do podłogówki i grzejników utrzymuje 35-45°C niezależnie od tego, czy źródło daje 70°C z kotła gazowego, czy 50°C z pompy ciepła. Koszt samego zaworu to 220-450 zł, a komplet z siłownikiem termoelektrycznym i pompą obiegową oscyluje w granicach 900-1600 zł.

Moc grzejników dobieraj z lekkim zapasem, jeśli wiesz, że w danym pomieszczeniu ograniczysz temperaturę zasilania. Typowy grzejnik C22 o wysokości 600 mm i długości 1000 mm oddaje około 1500 W przy parametrach 75/65/20°C, ale przy 55/45/20°C już tylko 850-900 W. Jeśli projektant pominął ten spadek, przy współpracy z podłogówką pomieszczenie może być niedogrzane mimo prawidłowo działającej instalacji.

Sprawdź, czy pompa obiegowa w obiegu grzejnikowym ma wystarczającą wydajność. Przy 6-8 grzejnikach potrzebujesz zwykle pompy o przepływie 0,6-1,0 m³/h i wysokości podnoszenia 2-3 m. Tańsze modele sprzed pięciu lat potrafią pracować na granicy szumu i przegrzewać uzwojenie, co skraca ich żywotność do dwóch sezonów zamiast dekady.

Tabela porównawcza wariantów

Sprzęgło hydrauliczne a zawór mieszający co wybrać przy pompie ciepła i kotle kondensacyjnym

Sprzęgło hydrauliczne to krótki odcinek rury o powiększonej średnicy (zwykle DN25 lub DN32), oddzielający hydraulicznie obieg źródła ciepła od obiegów grzejnikowych i podłogowych. Jego sercem jest komora, w której woda z kotła miesza się z powrotem z instalacji, wyrównując temperatury i rozdzielając przepływy. Dzięki temu pompa ciepła nie musi pokonywać oporu wszystkich obiegów naraz, a kocioł kondensacyjny utrzymuje stabilną temperaturę powrotu, co wydłuża sezon pracy w trybie kondensacji i podnosi sprawność o 8-12%.

Zawór mieszający wystarczy, gdy masz jedno źródło ciepła o stałej temperaturze, na przykład kocioł węglowy z podajnikiem albo kominek z płaszczem wodnym pracującym w buforze 2000 l. Jego zaletą jest prostota: jeden element, jedna pompa, jedno sterowanie. W przypadku pomp ciepła, które wymagają niskich temperatur zasilania (35-40°C dla podłogówki, 45-55°C dla grzejników), sam zawór mieszający nie wystarczy, gdy chcesz jednocześnie zasilać obieg o wyższej temperaturze.

Przy pompie ciepła i nowoczesnym kotle kondensacyjnym postaw na sprzęgło hydrauliczne wraz z dwoma niezależnymi obiegami: podłogowym z własną pompą i rozdzielaczem oraz grzejnikowym z osobną pompą. Każdy obieg dostaje dokładnie tyle ciepła, ile potrzebuje, a sprzęgło chroni źródło przed wahaniami przepływu. To rozwiązanie stosowane w domach powyżej 120 m², gdzie różnorodność pomieszczeń (łazienki, sypialnie, salon z dużymi przeszkleniami) wymaga elastyczności.

Pompa ciepła powietrze-woda przy sprzęgle pracuje najefektywniej, gdy temperatura powrotu nie spada poniżej 25°C. Sprzęgło zabezpiecza ten warunek, buforując wahania poboru. W praktyce oznacza to, że możesz wyłączyć cały obieg grzejnikowy w nocy bez ryzyka, że sprężarka pompy zacznie pracować w niekorzystnym punkcie pracy.

Pamiętaj o izolacji sprzęgła i rur w kotłowni. Straty ciepła w niezaizolowanej instalacji to 2-4% rocznego zużycia energii. Otulina z pianki PE o grubości 19 mm kosztuje 8-14 zł za metr, a zwraca się w ciągu dwóch sezonów grzewczych.

Schemat podłączenia podłogówki z grzejnikami krok po kroku z tabelą temperatur

Cały układ zaczyna się od źródła ciepła, czyli kotła lub pompy ciepła. Od niego odchodzi rura zasilająca do sprzęgła hydraulicznego, a ze sprzęgła biegną dwa niezależne wyjścia: jedno do rozdzielacza podłogówki, drugie do rozdzielacza grzejnikowego. Każde z wyjść ma własną pompę obiegową, zawór regulacyjny i, w obiegu podłogowym, zawór mieszający 3-drogowy, który obniża temperaturę zasilania do 35-40°C.

Krok pierwszy: wyznacz miejsce na rozdzielacz podłogówki. Najczęściej montuje się go w szafce podtynkowej w korytarzu lub w kotłowni, 50-80 cm od podłogi. Każda pętla podłogowa ma swoją długość: dla rury PE-Xa 16×2 mm stosuj 80-100 m na pętlę, a dla 20×2 mm do 120 m. Przy 15 m² łazienki potrzebujesz dwóch pętli po około 90 m, rozmieszczonych wężowo z rozstawem 15 cm.

Krok drugi: połącz rozdzielacz z kotłem przez sprzęgło. Rura zasilająca ma zwykle średnicę 28 mm i wchodzi w górny króciec sprzęgła. Powrót z obu obiegów wpada do dolnego króćca. Pomiędzy sprzęgłem a rozdzielaczem podłogówki umieść zawór mieszający 3-drogowy, ustawiony na 40°C, oraz pompę o wydajności dostosowanej do łącznej długości pętli.

Krok trzeci: zamontuj siłowniki termoelektryczne na rozdzielaczu. Jeden siłownik na pętlę, sterowany termostatem pokojowym przez sterownik strefowy. Dzięki temu możesz wyłączyć ogrzewanie w sypialni, gdy temperatura przekroczy 21°C, bez wpływu na salon. Każdy siłownik kosztuje 90-140 zł, a sterownik obsługujący 6-8 stref to wydatek 600-1200 zł.

Krok czwarty: ustaw parametry pracy. Po napełnieniu instalacji i odpowietrzeniu rozdzielacza ustaw przepływomierze na rozdzielaczu podłogówki na 1,5-2,0 l/min na pętlę. W obiegu grzejnikowym zamontuj zawory termostatyczne z głowicami i wyreguluj wstępnie nastawy wg tabeli producenta. Pierwsze uruchomienie wykonaj stopniowo: najpierw podłogówka na 30°C przez 48 godzin, potem stopniowe podnoszenie o 5°C co 24 godziny, aż do osiągnięcia docelowej temperatury zasilania.

Najczęstsze błędy przy łączeniu grzejników z ogrzewaniem podłogowym

Pierwszy grzech główny to brak zaworu mieszającego w obiegu podłogowym. Wielu wykonawców zakłada, że skoro pompa ciepła daje 35°C, to wystarczy podłączyć pętle bezpośrednio. Tyle że gdy pompa przechodzi w tryb grzania szybkiego (np. przy defroście parownika), temperatura chwilowo skacze do 55°C, a posadzka cementowa oddaje to ciepło z opóźnieniem, prowadząc do przegrzania i pękania kleju pod płytkami.

Drugi błąd to jeden termostat na cały dom. Podłogówka ma dużą bezwładność (czas reakcji 1,5-3 godziny), a grzejniki reagują w 15-20 minut. Bez strefowego sterowania jedno pomieszczenie będzie przegrzane, gdy w innym temperatura jeszcze nie osiągnęła zadanej wartości. Skutkuje to rachunkami wyższymi o 15-25%, bo grzejesz powietrze, którego nikt nie potrzebuje.

Trzeci problem to zbyt wysoka temperatura zasilania w podłogówce. Według normy PN-EN 1264 maksymalna temperatura powierzchni podłogi wynosi 29°C w strefach stałego pobytu i 33°C w strefach brzegowych (przy oknach, w łazienkach). Przekroczenie tych wartości nie tylko obniża komfort, ale też powoduje nadmierną cyrkulację kurzu i odczuwalne zmęczenie nóg.

Czwarty błąd to niedostateczne odpowietrzenie rozdzielacza. W podłogówce pęcherzyki powietrza tworzą korki, które blokują przepływ wody nawet na kilka tygodni. Efekt: jedna pętla grzeje, druga nie. Zainstaluj automatyczne odpowietrzniki na każdym rozdzielaczu i sprawdzaj ich działanie co sezon. Ręczne odpowietrzanie w łazience przy każdej usterce to strata czasu i nerwów.

Piąty, najdroższy błąd to brak izolacji rur podłogowych. Według wytycznych producentów rura PE-Xa powinna być prowadzona na warstwie styropianu EPS 100 o grubości minimum 80 mm (na parterze) lub 30 mm (na piętrze). Bez izolacji 30-40% ciepła ucieka w strop, a nie do pomieszczenia. W domu 120 m² to 800-1200 zł dodatkowych kosztów ogrzewania rocznie.

Checklista przed montażem

• Wykonaj obliczenia zapotrzebowania na ciepło dla każdego pomieszczenia osobno.
• Sprawdź ciśnienie wody w instalacji przed napełnieniem (minimum 1,5 bar).
• Zainstaluj odpowietrzniki automatyczne na rozdzielaczach.
• Ułóż izolację styropianową pod rurami podłogowymi.
• Zamontuj zawory odcinające przed i za każdą pompą obiegową.
• Przetestuj szczelność instalacji ciśnieniem 3 bar przez minimum 30 minut.
• Wykonaj płukanie instalacji przed pierwszym uruchomieniem.
• Ustaw przepływomierze rozdzielacza wg obliczeń projektowych.
• Zapewnij dostęp do sterownika strefowego w wygodnym miejscu.
• Uzupełnij dokumentację z naniesionymi rzeczywistymi długościami pętli.

Realny przykład: dom 120 m²

Dom z 2020 roku, parter 70 m² (salon z podłogówką 35 m², kuchnia 12 m², łazienka 8 m², korytarz), piętro 50 m² (3 sypialnie z grzejnikami, łazienka z podłogówką 6 m²). Źródło ciepła: pompa ciepła powietrze-woda 9 kW.

Koszt elementów: sprzęgło hydrauliczne 380 zł, zawór mieszający 3-drogowy 320 zł, rozdzielacz podłogówki 6-obwodowy 720 zł, rozdzielacz grzejnikowy 5-obwodowy 540 zł, 6 siłowników termoelektrycznych 720 zł, sterownik strefowy 890 zł, pompy obiegowe (2 szt.) 480 zł, drobne złączki i zawory 350 zł. Razem około 4400 zł za materiały.

Koszt robocizny przy montażu w nowym domu (jeszcze bez tynków): 2800-3800 zł. Łączna inwestycja: 7200-8200 zł. Roczne zużycie energii w poprzednim sezonie przy samych grzejnikach: 11 800 kWh. Po modernizacji z podłogówką i sterowaniem strefowym: 8500 kWh. Oszczędność: 3300 kWh, czyli około 2300 zł rocznie przy taryfie 0,69 zł/kWh. Zwrot inwestycji: 3,2-3,6 roku.

Tabela kompatybilności źródeł ciepła

Zawór RTL przy kominku z płaszczem sprawdza się wyłącznie w jednej, niewielkiej łazience. Przy kilku strefach sięgnij po zawór mieszający 3-drogowy, a przy buforze powyżej 1500 l po pełne sprzęgło z rozdzielaczami. Sprzęgło chroni płaszcz wodny kominka przed szokami termicznymi i kondensacją spalin.

Mini-kalkulator: ile stref potrzebujesz

Pomieszczenie 15 m², podłogówka pokrywa 70% zapotrzebowania, czyli 1050 W przy 35°C zasilania. Pozostałe 450 W musi dostarczyć grzejnik o mocy minimum 600 W przy 50/40°C (z zapasem na mrozy). Przy powierzchni całkowitej 120 m² rozdzielasz pomieszczenia na 5-7 stref w zależności od nasłonecznienia i ekspozycji okien. Salon od strony południowej to jedna strefa, sypialnie od północy druga, łazienki trzecia.

Trzy pytania, które padają najczęściej: czy pompa ciepła wystarczy do takiego układu? Tak, pod warunkiem że jej moc grzewcza pokrywa 85-100% zapotrzebowania budynku przy temperaturze zewnętrznej -15°C. Czy potrzebne są dwa obiegi? Zawsze, gdy łączysz podłogówkę z grzejnikami, bo różnica temperatur zasilania wymaga rozdzielenia pomp i regulacji. Czy mogę połączyć podłogówkę i grzejniki na jednym obiegu bez zaworu mieszającego? Nie, chyba że oba obiegi pracują w tej samej temperaturze, co w praktyce oznacza rezygnację z komfortu podłogówki albo z wydajności grzejników.

Jeśli projektujesz nową instalację albo modernizujesz starą, zacznij od obliczeń zapotrzebowania na ciepło i doboru źródła, a potem dobierz osprzęt do konkretnego metrażu i liczby stref. Trzy warianty opisane powyżej pokrywają 90% przypadków w domach jednorodzinnych: zawór RTL do małych pomieszczeń, zawór mieszający do średnich instalacji, sprzęgło do większych domów z pompą ciepła lub kotłem kondensacyjnym. Wybór konkretnego rozwiązania zależy od metrażu, liczby obiegów i budżetu, ale sama logika hydrauliczna pozostaje taka sama: rozdziel temperatury, dobierz pompy do przepływu, steruj każdą strefą osobno.

Źródła danych i normy: PN-EN 1264 (ogrzewanie podłogowe), PN-EN 12831 (obciążenie cieplne budynków), karty techniczne producentów zaworów mieszających i rozdzielaczy (dane z aktualnych katalogów branżowych), wytyczne Izby Inżynierów Budownictwa w zakresie instalacji grzewczych, informacje Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych. Strony referencyjne: pzits.pl, inzynierbudownictwa.pl.
