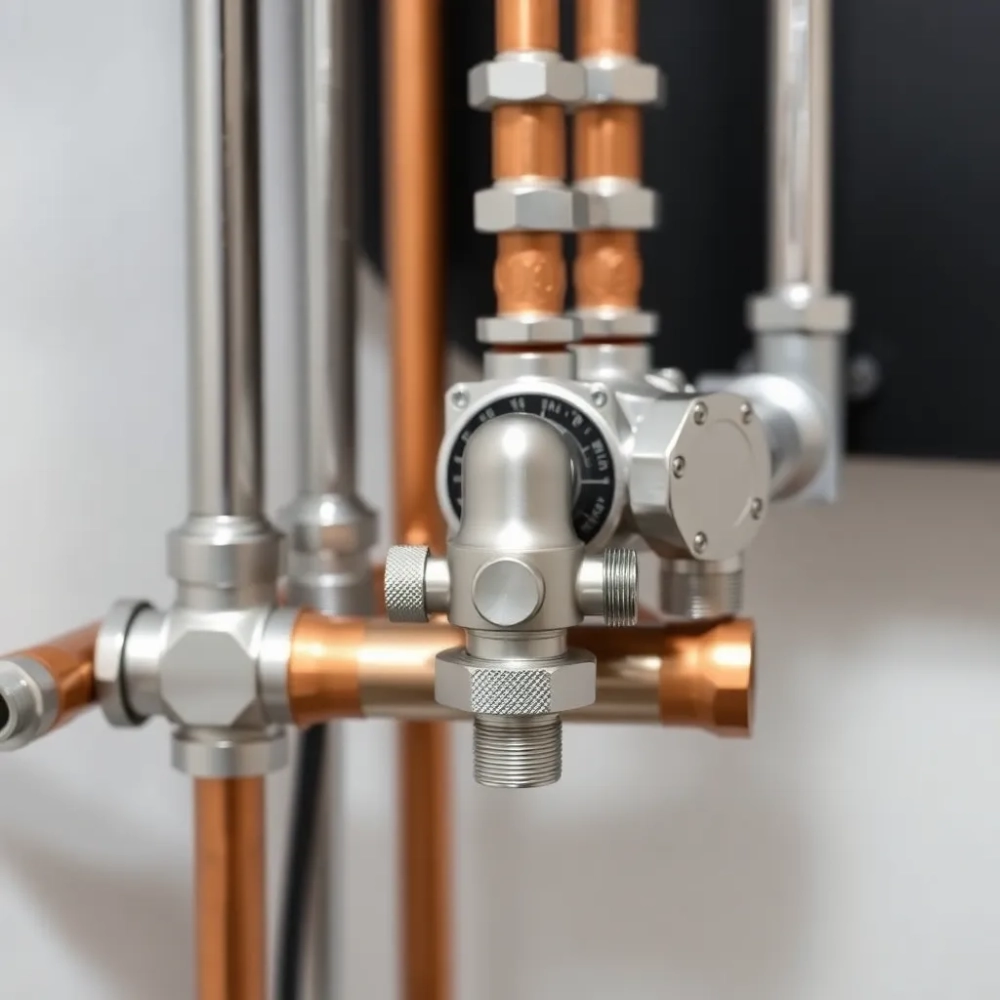

Mieszacz do podłogówki i grzejników: jak dobrać i ustawić

Dwa obiegi grzewcze w jednym domu to problem, który ujawnia się dopiero przy pierwszych mrozach: kaloryfery parują, podłoga ledwo ciepła albo odwrotnie. Mieszacz do podłogówki i grzejników rozwiązuje tę rozbieżność temperatur, ale tylko wtedy, gdy dobierzesz go świadomie, a nie „na oko" z półki w marketu. Poniżej znajdziesz konkretne liczby, tabele z parametrami i listę błędów, które kosztują powtórny montaż całej instalacji.

• Zawór 3-drogowy czy 4-drogowy do podłogówki i grzejników
• Dobór mieszacza do podłogówki i grzejników w praktyce
• Montaż mieszacza do podłogówki i grzejników bez błędów
• Regulacja i serwis mieszacza w instalacji z grzejnikami

Zawór 3-drogowy czy 4-drogowy do podłogówki i grzejników

Trójdrożny zawór mieszający działa jak kran z trzema odnogami: gorąca woda z kotła wpada do jednego wejścia, chłodna z powrotu miesza się w komorze, a gotowa mieszanka wypływa jednym wyjściem do obiegu podłogowego. Czterodrożny ma dodatkowy kanał łączący powrót z kotłem bezpośrednio, co pozwala podnieść temperaturę wody wracającej do kotła stałopalnego powyżej punktu rosy, czyli około 55-58°C.

Fizyka tego procesu jest prosta: spaliny w kotle na drewno lub węgiel muszą oddać ciepło wodzie powyżej 60°C, żeby nie wykroplić się w komorze spalania. Jeśli podłogówka zaciąga wodę schłodzoną do 30°C, kocioł zaczyna rdzewieć od wewnątrz w ciągu jednego sezonu. Zawór 4-drogowy temu zapobiega, bo miesza gorącą wodę z zasilaniem kotła i dopiero wtedy wysyła ją do obiegu niskotemperaturowego.

W układach z kotłem gazowym kondensacyjnym lub pompą ciepła sytuacja wygląda inaczej: źródło samo produkuje wodę 35-45°C, więc wystarczy trójdrożny zawór termostatyczny lub automatyczny z siłownikiem. Czterodrożny w takim układzie niepotrzebnie komplikuje hydraulikę i podnosi koszt inwestycji o 400-700 zł.

Siłownik elektryczny albo głowica termostatyczna to drugi element układanki. Siłownik sterowany regulatorem pogodowym reaguje na temperaturę zewnętrzną i sam przymyka lub otwiera zawór, utrzymując krzywą grzewczą. Głowica termostatyczna działa lokalnie, na podstawie temperatury wody zasilającej obieg, i nie wymaga okablowania. Przy podłogówce pokrywającej więcej niż 60 m² lepiej sprawdza się siłownik, bo regulacja głowicą bywa zbyt wolna przy dużej bezwładności wylewki.

Dobór mieszacza do podłogówki i grzejników w praktyce

Kluczowy parametr przy wyborze to współczynnik Kvs, czyli przepływ wody przez zawór przy pełnym otwarciu i spadku ciśnienia 1 bar. Zbyt mały Kvs oznacza, że pompa obiegowa nie jest w stanie przepchnąć wystarczającej ilości wody, temperatura podłogi staje się nierówna, a kocioł wchodzi na wyższe obroty, marnując paliwo.

Minimalny wymagany przepływ obliczysz szybko: moc kotła w kW × 0,86 = minimalny przepływ w l/h dla delty 20°C. Dla kotła 24 kW daje to około 2064 l/h, czyli 2,06 m³/h. Zawór z Kvs 2,5 m³/h wystarczy na granicy, ale bezpieczniej wybrać model 4,0 m³/h. Przy kotle 35 kW granica przesuwa się do 3,0 m³/h, a sensowny zapas zaczyna się od Kvs 6,3.

Współczynnik Kvs określa ilość wody przepływającej przez zawór przy spadku ciśnienia 1 bar. Dobieraj go z 30-50% zapasem, bo wraz z zabrudzeniem instalacji i zużyciem pompy opory rosną.

Średnica przyłączy musi odpowiadać średnicy rur w obiegu podłogowym. Najczęściej stosowane rury PE-Xc lub PE-RT II mają 16, 17, 20 mm, a rozdzielacz w szafce wchodzi na 1" lub ¾". Zawór z Kvs 6,3 na przyłączu ¾" bywa wąskim gardłem przy dużych instalacjach, dlatego przy powierzchni podłogówki powyżej 150 m² warto przejść na 1".

Podział budynku na strefy wymaga osobnego mieszacza dla każdej strefy. Typowy scenariusz: parter mieszkalny z podłogówką i piętro z grzejnikami, przy czym źródło ciepła wspólne. Bez dwóch zaworów nie ustawisz różnych temperatur zasilania dla obu obiegów, bo grzejniki potrzebują 55-70°C, a podłoga nie powinna przekraczać 35°C na zasilaniu według normy PN-EN 1264.

Montaż mieszacza do podłogówki i grzejników bez błędów

Miejsce montażu decyduje o tym, czy zawór będzie pracował poprawnie. Powinien stać między źródłem ciepła a rozdzielaczem podłogowym, najlepiej w kotłowni lub w szafce instalacyjnej przy rozdzielaczu. Odległość od kotła nie powinna przekraczać 2 m, bo każdy metr rury to dodatkowe opory i czas reakcji.

Najczęstsze błędy montażowe, które widuje się przy odbiorach domów jednorodzinnych: zbyt mały Kvs zaworu w stosunku do mocy kotła, brak pompy obiegowej na obiegu mieszanym, pompa zamontowana za zaworem zamiast przed nim, brak zaworów odcinających przy rozdzielaczu.

Pozycja pompy względem zaworu ma znaczenie: przy trójdrożnym mieszającym pompa powinna stać za zaworem, czyli po stronie obiegu podłogowego. Przy czterodrożnym pompa idzie na obejście, czyli w gałąź łączącą powrót z kotłem. Zła kolejność powoduje kawitację i przyspieszone zużycie uszczelnień.

Odpowietrzniki automatyczne w najwyższym punkcie instalacji podłogowej to nie luksus, tylko konieczność. Powietrze uwięzione w pętlach podłogowych tworzy poduszki blokujące przepływ, a objawem są zimne strefy na podłodze mimo poprawnego ustawienia zaworu. Dodatkowy koszt 30-60 zł na punkt, a oszczędność na reklamacjach sięga setek złotych.

Kolejność montażu od strony kotła wygląda tak: kocioł → pompa pierwotna → filtr siatkowy → zawór mieszający → pompa wtórna → rozdzielacz podłogowy. Filtr siatkowy chroni zawór i pompę przed zanieczyszczeniami z instalacji, szczególnie ważny przy kotłach stałopalnych, gdzie sadza i produkty korozji krążą w obiegu przez pierwsze dwa sezony.

• Sprawdź Kvs zaworu przed wkręceniem w instalację, bo na opakowaniu często widnieje wartość dla wersji bez nastawu wstępnego.
• Ustaw zawór odcinający na zasilaniu i powrocie, żeby umożliwić serwis bez spuszczania wody z całego układu.
• Zamontuj termometry kontrolne na zasilaniu i powrocie obiegu podłogowego, odchylenie powyżej 5°C sygnalizuje problem z przepływem.
• Zapewnij dostęp do głowicy lub siłownika bez konieczności rozbierania szafki instalacyjnej.
• Wypełnij dokumentację z naniesionymi nastawami, bo po roku nikt nie pamięta, co było ustawione.

Izolacja rur między kotłem a zaworem mieszającym ogranicza straty ciepła. W kotłowni bez izolacji traci się 1-2% mocy na każdych 10 metrów nieosłoniętej rury. Przy podłogówce na 120 m² to kilkaset kilowatogodzin rocznie, które uciekają zanim woda dotrze do pętli grzewczych.

Regulacja i serwis mieszacza w instalacji z grzejnikami

Krzywa grzewcza to zależność temperatury wody zasilającej od temperatury na zewnątrz. Dla podłogówki najczęściej stosuje się nachylenie 0,6-1,0, co oznacza, że przy -15°C na dworze zawór podaje wodę 30-35°C, a przy +10°C tylko 20-22°C. Nieprawidłowo ustawiona krzywa objawia się przegrzewaniem pomieszczeń wiosną i jesienią oraz niedogrzewaniem przy silnych mrozach.

Regulację pogodową uruchamiaj dopiero po dwóch tygodniach pracy instalacji na nastawie stałym, bo wylewka anhydrytowa potrzebuje 21 dni, a cementowa nawet 28 dni na pełne oddanie wilgoci. Wcześniejsze uruchomienie krzywej grzewczej zaburzy proces schnięcia i pogorszy przewodność cieplną podłogi.

Objawy wskazujące na kłopoty z mieszaczem pojawiają się zwykle po pierwszym pełnym sezonie. Szumy w instalacji, jednostajnie ciepła rura powrotna mimo niskiej temperatury na zewnątrz albo ciągła praca siłownika bez zmiany pozycji to sygnały, że zawór wymaga przeglądu. Najczęściej winowajcą jest zatkane sitko albo zużyta uszczelka w gnieździe zaworu.

Serwis raz w roku przed sezonem grzewczym wystarcza w typowej instalacji. Zakres obejmuje czyszczenie filtra siatkowego, kontrolę nastawu wstępnego na zaworze, sprawdzenie ciśnienia w naczyniu wzbiorczym i test reakcji siłownika na sygnał sterownika. Koszt takiego przeglądu przez instalatora to 200-400 zł, a pozwala uniknąć awarii w środku stycznia.

Wentyl bezpieczeństwa na naczyniu wzbiorczym i zawór schładzający w obiegu podłogowym chronią przed przegrzaniem. Przy pompie ciepła pracującej latem na chłodzenie zawór schładzający odcina obieg podłogowy, żeby nie kondensować wilgoci w wylewce. Bez tego elementu w lecie podłoga potrafi pokryć się rosą, a po tygodniach pojawi się grzyb.

W instalacjach z kotłem stałopalnym elementarny test polega na sprawdzeniu temperatury powrotu przy nominalnej mocy. Termometr powinien pokazywać minimum 55°C nawet przy maksymalnym otwarciu zaworu czterodrogowego. Niższa wartość oznacza, że kocioł pracuje w strefie korozji i po dwóch sezonach blacha wymiennika zacznie przeciekać.

Kocioł stałopalny „nie lubi" niskiej temperatury powrotu z trzech powodów. Po pierwsze, spaliny schładzają się poniżej punktu rosy, czyli około 56°C dla drewna, i wykraplają wodę z kwasami, co przyspiesza korozję stali. Po drugie, niska temperatura wody wracającej do kotła obniża sprawność, bo mniej ciepła odbiera się ze spalin przez wymiennik. Po trzecie, mokre drewno wytwarza smołę i sadzę osadzającą się na ściankach, co po kilku sezonach potrafi zmniejszyć przekrój komina o 30%.

Nowoczesne regulatory pogodowe pozwalają ustawić krzywą indywidualnie dla każdego obiegu. Przy dwóch zaworach w jednej kotłowni daje to realne oszczędności, bo podłogówka pracuje na łagodniejszej krzywej niż grzejniki. W praktyce oznacza to 8-12% niższe zużycie gazu w porównaniu z jedną krzywą dla całego budynku, co przy rocznym koszcie ogrzewania 8 000 zł daje 640-960 zł zwrotu rocznie.

Przy modernizacji starszej instalacji z samymi grzejnikami najczęstszy błąd to pozostawienie starej pompy obiegowej. Pompy sprzed 15 lat mają wydajność 2-3 m³/h, a nowy obieg podłogowy z zaworem mieszającym wymaga stabilnego ciśnienia przy zmiennym przepływie. Wymiana pompy na model elektroniczny z regulacją obrotów kosztuje 400-900 zł i zwraca się w ciągu dwóch sezonów dzięki niższemu poborowi prądu.

Orientacyjny kosztorys dla domu 150 m² z kotłem gazowym kondensacyjnym i 120 m² podłogówki: zawór mieszający 3-drogowy 450-900 zł, siłownik 250-550 zł, pompa obiegowa elektroniczna 500-900 zł, rozdzielacz podłogowy 600-1200 zł, montaż przez instalatora 1500-3500 zł. Razem z automatyką pogodową 4000-7500 zł za cały węzeł mieszający, bez kosztów rur i wylewki.

Dobór zaworu warto zostawić projektantowi instalacji albo doświadczonemu instalatorowi, bo tabele Kvs pokazują wartości nominalne, a realne warunki w konkretnym domu zależą od długości pętli, liczby kolan, średnicy rur i ustawienia pomp. Jedno pewne: lepiej wybrać zawór z 30% zapasem niż oszczędzać 200 zł na Kvs i potem płacić za reklamacje.

Źródła danych i norm wykorzystanych w artykule: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 215 (Termostatyczne zawory grzejnikowe), PN-92/B-01706 (Instalacje wodociągowe wymagania), norma DIN 4726 (uszczelnienia w instalacjach grzewczych). Dodatkowe informacje o regulacji pogodowej i krzywych grzewczych dostępne w serwisach branżowych portalu instalacje.pl oraz publikacjach Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS).
