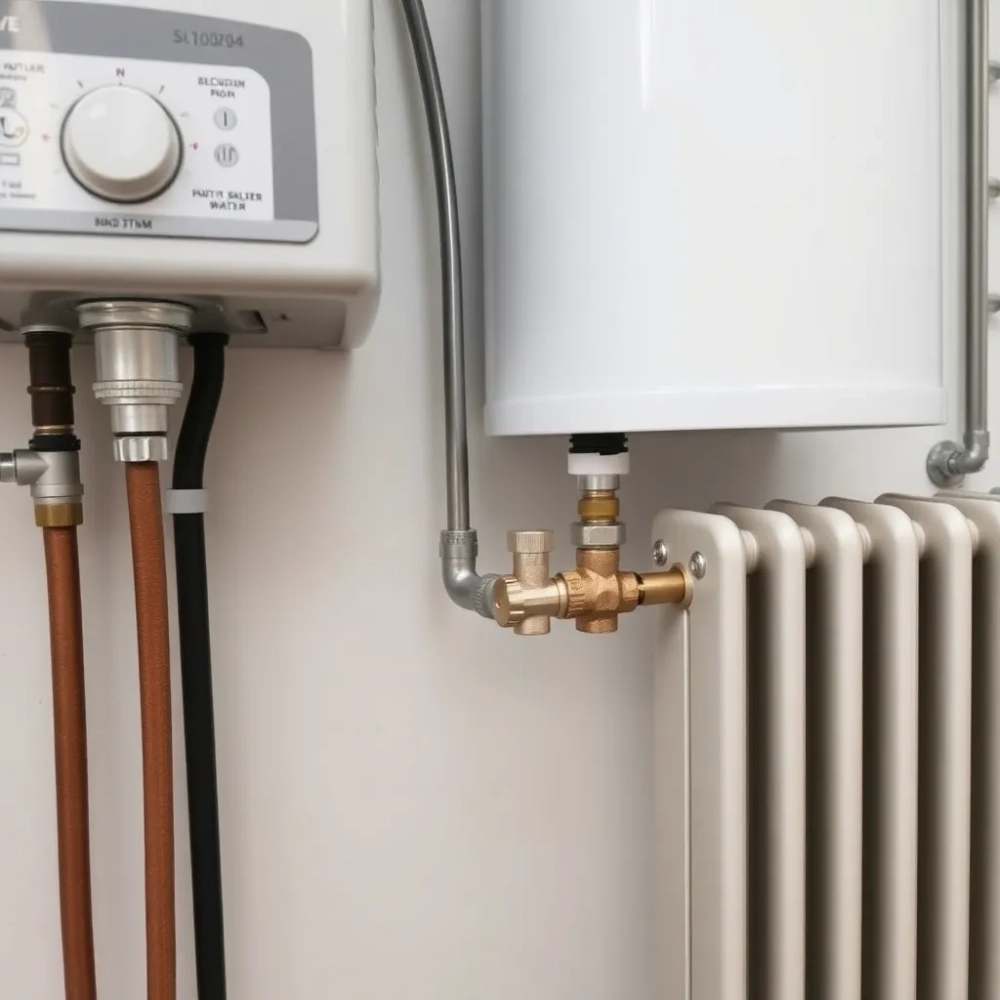

Jak podłączyć grzejnik do bojlera elektrycznego? Poradnik krok po kroku

Schemat podłączenia grzejnika do bojlera elektrycznego

Zanim cokolwiek skręcisz, naszkicuj obieg na kartce. Dobry schemat pokazuje kierunek przepływu wody, lokalizację zaworów, miejsce naczynia wzbiorczego i punkt zasilania elektrycznego. Bez tego rysunku nawet prosta instalacja zamienia się w chaotyczną plątaninę rur, w której trudniej znaleźć błąd niż go naprawić.

• Schemat podłączenia grzejnika do bojlera elektrycznego
• Najczęstsze błędy przy podłączaniu grzejnika do bojlera
• Jakie zawory i rury do grzejnika z bojlerem elektrycznym

Centralnym elementem układu pozostaje bojler elektryczny z wbudowaną grzałką o mocy od 1,5 do 3 kW, pracujący przy ciśnieniu roboczym do 0,6 MPa. Woda krąży w obiegu zamkniętym, więc każdy element musi być szczelny i odporny na temperaturę do 90°C. Grzejnik pełni tu funkcję odbiornika ciepła, a bojler jego jedynego źródła.

Najprostszy schemat wygląda tak: bojler → zawór odcinający → rura zasilająca (o średnicy 22 mm dla miedzi lub 25 mm dla tworzywa PEX/ALUPEX) → grzejnik → rura powrotna → zawór odcinający → bojler. Naczynie wzbiorcze o pojemności około 8 litrów dla instalacji do 100 litrów wody podłączasz do przewodu zasilającego, tuż przy kotle. Zawór bezpieczeństwa montujesz na wyjściu gorącej wody z bojlera, ustawiony na 0,6 MPa.

Przy większych instalacjach (powyżej 150 litrów pojemności bojlera lub kilku grzejników) warto wstawić pompę obiegową o wydatku 600-1200 l/h i wysokości podnoszenia 0,5-1 m. Naturalny obieg grawitacyjny działa tylko przy bardzo krótkich obiegach i dużych średnicach rur minimum 28 mm. W praktyce lepiej zaufać pompie, bo różnica temperatur 20°C wystarczy do uruchomienia termostatu bojlera, ale nie zawsze do pokonania oporów.

Zasilanie elektryczne prowadzisz przewodem 3-żyłowym o przekroju 2,5 mm² dla mocy do 3 kW, w oddzielnym obwodzie zabezpieczonym wyłącznikiem nadprądowym 16 A oraz wyłącznikiem różnicowoprądowym 30 mA. To wymóg normy PN-HD 60364, która traktuje bojler jako odbiornik wilgotny wymagający ochrony przeciwporażeniowej. Brak takiego zabezpieczenia unieważnia gwarancję większości producentów.

Nigdy nie podłączaj grzejnika do bojlera bez zaworu bezpieczeństwa. Wzrost ciśnienia przy blokadzie obiegu (zamknięty zawór, zakamieniona grzałka) potrafi rozerwać zbiornik w ciągu kilku minut. Zawór 0,6 MPa kosztuje około 40-60 zł i waży mniej niż karton mleka jego brak to proszenie się o kłopoty.

Miejsce montażu bojlera względem grzejnika

Bezwzględna zasada: bojler stoi poniżej grzejnika, jeśli liczysz na grawitację. Różnica wysokości 0,5 m daje ciśnienie około 0,05 MPa, co wystarczy do pokonania oporów krótkiego obiegu. W układach z pompą lokalizacja jest dowolna, ale umieszczenie bojlera w piwnicy lub łazience, a grzejnika na ścianie salonu, ułatwia późniejszą rozbudowę.

Odległość pozioma między bojlerem a grzejnikiem nie powinna przekraczać 6 m przy grawitacji i 15 m przy pompie. Dłuższe trasy wymagają większych średnic lub dodatkowych zaworów równoważących, bo inaczej grzejnik dalej od źródła będzie chłodniejszy.

Najczęstsze błędy przy podłączaniu grzejnika do bojlera

Pierwszy grzech to brak odpowietrznika na najwyższym punkcie instalacji. Powietrze uwięzione w grzejniku tworzy korek, który odcina przepływ. Grzejnik pozostaje zimny, bojler grzeje wodę w kółko, a rachunek za prąd rośnie. Automatyczny odpowietrznik kosztuje 15-25 zł i rozwiązuje problem bez Twojej interwencji.

Drugi błąd to rezygnacja z naczynia wzbiorczego. Woda przy wzroście temperatury z 10°C do 80°C zwiększa objętość o około 3%. W zamkniętym układzie bez naczynia ciśnienie skacze powyżej progu zaworu bezpieczeństwa, a ten zaczyna kapać. Kapiący zawór to sygnał alarmowy, nie norma oznacza, że coś w obiegu nie ma miejsca na rozszerzalność cieplną.

Trzeci problem wynika z mieszania średnic rur bez powodu. Skok z 22 mm na 15 mm w obrębie jednego obiegu tworzy wąskie gardło. Prędkość przepływu rośnie, a wraz z nią hałas i ryzyko erozji. Trzymaj jedną średnicę od bojlera do grzejnika albo cały obieg w 22 mm, albo cały w 25 mm.

Czwarty błąd to podłączenie grzejnika aluminiowego do instalacji z bojlerem ze stali ocynkowanej. Kontakt dwóch metali o różnym potencjale elektrochemicznym wywołuje korozję w ciągu kilku miesięcy. Jeśli masz grzejnik aluminiowy, cały obieg powinien być z tworzywa lub stali nierdzewnej. PN-EN 12502 jasno klasyfikuje takie połączenia jako ryzykowne.

Piąty, często pomijany błąd, to zbyt ciasne łuki rur PEX. Minimalny promień gięcia dla rury 22 mm to pięciokrotność średnicy, czyli 110 mm. Mniejszy promień zweża przekrój i tworzy naprężenia, które po dwóch latach skutkują pęknięciem. Lepiej wstawić kolano 90° niż walczyć z fizyką.

Jakie zawory i rury do grzejnika z bojlerem elektrycznym

Wybór rur zależy od temperatury roboczej i ciśnienia. Miedź wytrzymuje 110°C i 1 MPa bez problemu, ale wymaga lutowania i ochrony przed korozją w niektórych wodach. Stal nierdzewna (system zaciskowy) jest trwała, lecz droga około 80-120 zł za metr z kształtkami. Tworzywo PEX/ALUPEX to kompromis: wytrzymuje 95°C i 1 MPa, kosztuje 25-40 zł za metr i daje się giąć ręcznie.

Do bojlera elektrycznego najczęściej wybiera się PEX-AL-PEX, bo łączy elastyczność tworzywa z wytrzymałością wkładki aluminiowej. Rura nie dyfunduje tlenu (ważne przy grzejnikach stalowych), nie koroduje i zachowuje kształt po wygięciu. Jedyny minus to konieczność stosowania złączek zaciskowych, które wymagają precyzyjnego dokręcenia momentem 35-40 Nm.

Zawory odcinające montujesz na wejściu i wyjściu bojlera oraz przy każdym grzejniku. Zawór termostatyczny przy grzejniku pozwala regulować temperaturę w pomieszczeniu bez ingerencji w bojler to najwygodniejsze rozwiązanie do codziennego użytkowania. Zawór regulacyjny na powrocie (nazywany też zaworem równoważącym) ustawia przepływ, gdy w instalacji pracuje więcej niż jeden grzejnik.

Zawór zwrotny (klapa) zapobiega cofaniu się wody do bojlera po wyłączeniu pompy. W układzie z pompą obiegową bez zaworu zwrotnego woda zatrzymuje się w najwyższym punkcie i przy kolejnym uruchomieniu pompy słychać uderzenie hydrauliczne. Klapa zwrotna kosztuje 30-50 zł i eliminuje ten efekt.

Do odprowadzenia nadmiaru ciśnienia potrzebujesz zaworu bezpieczeństwa o ciśnieniu otwarcia 0,6 MPa takim samym, jakie wytrzymuje zbiornik bojlera według normy PN-EN 60335-2-21. Nigdy nie wymieniaj go na zawór o wyższym progu, bo zbiornik może pęknąć zanim zawór zadziała.

Porównanie materiałów rur

Dobór średnicy rur

Średnica 22 mm (wewnętrzna około 16 mm) obsłuży obieg do 10 kW mocy cieplnej bez szumów i nadmiernych oporów. Dla typowego grzejnika panelowego 600 × 1000 mm o mocy 1200 W wystarczy z nawiązką. Średnica 15 mm nadaje się tylko do krótkich odgałęzień do grzejników o mocy poniżej 600 W to małe łazienkowe drabinki.

Przy więcej niż jednym grzejniku zasilanym z jednego bojlera musisz zastosować zasadę równoważenia hydraulicznego. Najprościej: każdy grzejnik dostaje własny zawór regulacyjny, a średnica rury zasilającej rośnie o jeden stopień po każdym odgałęzieniu. Na przykład z 22 mm na 28 mm po pierwszym, a po drugim na 35 mm to klasyczny schemat Tichelmanna w uproszczeniu.

Izolacja rur w nieogrzewanych pomieszczeniach (piwnica, strych) zmniejsza straty ciepła o 60-80%. Otulina z pianki PE o grubości 13 mm kosztuje 3-5 zł za metr i zwraca się w ciągu dwóch sezonów grzewczych. Bez izolacji tracisz nie tylko ciepło, ale też pieniądze na każdy kilowat, który bojler musi wygenerować ponownie.

Termostat i automatyka

Termostat pokojowy podłączony do bojlera obniża rachunki o 15-25% w porównaniu z pracą ciągłą. Bojler grzeje wodę tylko wtedy, gdy temperatura w pokoju spada poniżej nastawionej wartości zwykle 20-22°C. Termostat przewodowy kosztuje 80-150 zł, bezprzewodowy 200-400 zł. Ten drugi opłaca się, gdy bojler stoi daleko od sterownika.

Zegar programowalny (timer) uruchamia bojler tylko w wybranych godzinach przydatne w domach, gdzie grzejesz rano i wieczorem. Połączenie termostatu z timerem daje pełną kontrolę: temperatura spada nocą do 18°C, a rano wraca do 21°C, wszystko bez Twojej ingerencji. Koszt takiego zestawu to około 250-500 zł, a zwrot z inwestycji przy taryfie G11 następuje po 2-3 latach.

Przed pierwszym uruchomieniem napełnij instalację wodą powoli, otwierając zawory odpowietrzające na każdym grzejniku. Ciśnienie w układzie powinno wynosić 0,1-0,15 MPa na zimno sprawdzisz je manometrem na bojlerze lub w najniższym punkcie instalacji. Wyższe ciśnienie na zimno oznacza za dużo wody w obiegu i brak miejsca na rozszerzalność cieplną.

Bezpieczeństwo elektryczne i odbiór

Obwód zasilający bojler musi być wyposażony w wyłącznik nadprądowy dobrany do mocy grzałki: 16 A dla 2 kW, 20 A dla 3 kW, 25 A dla 4 kW. Przewód ochronny PE jest obowiązkowy bojler bez uziemienia to poważne ryzyko porażenia przy awarii grzałki. Połączenia wykonujesz w puszce instalacyjnej o stopniu ochrony co najmniej IP44, a sam bojler podłączasz do gniazda ze stykiem ochronnym lub bezpośrednio do rozdzielni.

Po zakończeniu montażu warto zlecić pomiary elektryczne uprawnionemu elektrykowi. Sprawdza on rezystancję izolacji (minimum 0,5 MΩ), impedancję pętli zwarcia (maksymalnie 1,5 Ω dla wyłącznika różnicowoprądowego 30 mA) oraz działanie wyłącznika RCD przyciskiem TEST. Protokół z tych pomiarów stanowi dowód, że instalacja spełnia wymogi PN-HD 60364.

Podłączanie bojlera do instalacji bez wyłącznika różnicowoprądowego 30 mA narusza obowiązujące przepisy i unieważnia ubezpieczenie mieszkania od pożaru i zalania. Firmy ubezpieczeniowe coraz częściej żądają protokołu pomiarów przy likwidacji szkód brak dokumentu oznacza odmowę wypłaty odszkodowania.

Kiedy podłączenie grzejnika do bojlera elektrycznego się nie opłaca

Przy powierzchni domu powyżej 120 m² koszty prądu na ogrzewanie przewyższają koszty gazu ziemnego lub pompy ciepła. Taryfa G11 przy cenie 0,62 zł/kWh i zapotrzebowaniu 10 000 kWh rocznie daje rachunek 6200 zł, podczas gdy kocioł gazowy kondensacyjny zużyje około 1200 m³ gazu za 3200 zł. Bojler elektryczny ma sens jako ogrzewanie dodatkowe lub w domach do 60 m² z dobrą izolacją.

Nie poleca się tego rozwiązania również w budynkach starszych, gdzie instalacja elektryczna nie była modernizowana od 30 lat. Aluminiowe przewody o przekroju 2,5 mm² nie udźwigną dodatkowego obciążenia 3 kW bez przegrzewania. Wymiana rozdzielni i okablowania to koszt 4000-8000 zł, który przekracza sens ekonomiczny całego przedsięwzięcia.

Jeśli planujesz montaż instalacji fotowoltaicznej o mocy 5-10 kWp, bojler elektryczny staje się bardzo opłacalny. Nadwyżki energii w słoneczne dni kierujesz na grzanie wody, a wieczorem korzystasz z ciepła zakumulowanego w bojlerze i grzejnikach. Przy 8 kWp i autokonsumpcji na poziomie 70% bojler zwraca się szybciej niż jakikolwiek kocioł gazowy.

Ostatnie szlify i uruchomienie

Po napełnieniu instalacji wodą odkręć zawory odpowietrzające na każdym grzejniku, zaczynając od najniżej położonego. Gdy zacznie lecieć sama woda bez bąbelków powietrza, zakręć odpowietrznik i przejdź do następnego grzejnika. Ciśnienie w układzie po odpowietrzeniu powinno wrócić do 0,1-0,15 MPa uzupełnij wodę, jeśli spadło poniżej 0,08 MPa.

Ustaw termostat bojlera na 60°C dla grzejników i 75°C dla użytkowej wody gorącej pod warunkiem, że bojler pełni obie funkcje. Wyższa temperatura w obiegu grzewczym nie jest potrzebna przy dobrze izolowanym domu, a niższa zmniejsza straty postojowe. Pompę obiegową ustawiaj na najniższy bieg, który zapewnia równomierne nagrzewanie wszystkich grzejników wyższe obroty to tylko większy hałas i zużycie prądu.

Po tygodniu pracy sprawdź szczelność połączeń, dokręć złączki, jeśli zauważysz kapanie, i ponownie skontroluj ciśnienie. Stabilne ciśnienie bez spadków oznacza, że instalacja jest szczelna i gotowa do wieloletniej pracy. Pierwszy sezon grzewczy pokaże, czy dobrze dobrałeś moc bojlera do zapotrzebowania budynku jeśli temperatura w pokojach nie dochodzi do nastawionej, czas pomyśleć o większej grzałce lub dodatkowym grzejniku.

Źródła i przepisy

Podstawą prawną jest norma PN-EN 60335-2-21 dotycząca bezpieczeństwa urządzeń do podgrzewania wody, oraz PN-HD 60364 opisująca instalacje elektryczne niskiego napięcia. Kwestie doboru materiałów reguluje PN-EN 12502 (ochrona przed korozją), a wymagania hydrauliczne znajdziesz w PN-EN 12828 (instalacje grzewcze w budynkach). Dodatkowe wytyczne zawiera Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury, Dz.U. 2002 nr 75 poz. 690 z późniejszymi zmianami). Dane techniczne dotyczące typowych bojlerów i grzejników pochodzą z kart katalogowych producentów dostępnych na ich stronach internetowych.
