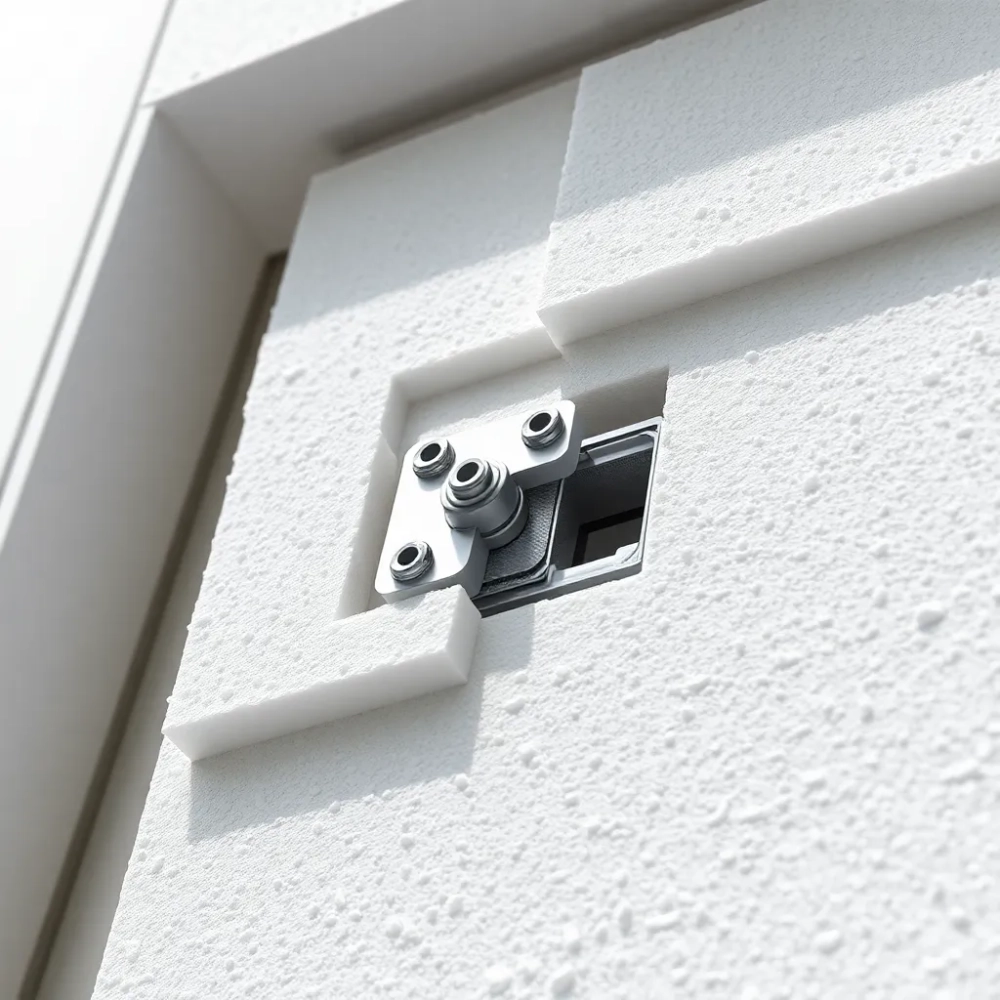

Mocowanie do elewacji ocieplonej styropianem bez błędów

Źle dobrany kołek w elewacji ocieplonej styropianem to nie tylko odpadający karnisz. To most termiczny, przez który ucieka ciepło, i punkt, w którym woda potrafi znaleźć drogę pod warstwę ocieplenia. Pięć milimetrów różnicy między właściwym a przypadkowym łącznikiem potrafi podnieść straty ciepła w tym miejscu nawet o 15%, a w skrajnych przypadkach uruchomić korozję tynku lub zagrzybienie. Przy montażu w elewacji ocieplonej styropianem liczy się fizyka styropianu: jego gęstość, sprężystość pod obciążeniem i zdolność do przenoszenia sił tnących. Wszystko, co poniżej, opiera się właśnie na tej fizyce, a nie na domysłach z for internetowych.

• Kołki do styropianu i ich nośność na elewacji
• Montaż lekkich i ciężkich elementów krok po kroku
• Mocowanie klimatyzatora, lampy i markizy w ocieplonej ścianie
• Najczęstsze błędy i mostki termiczne przy mocowaniu w styropianie
• Checklista przed montażem i wybór właściwego systemu

Kołki do styropianu i ich nośność na elewacji

Kołek do styropianu nie jest kołkiem rozporowym w klasycznym sensie. Nie rozpycha się w litej ścianie, tylko wbija lub wkręca w warstwę ocieplenia, a tam napotyka materiał o gęstości zaledwie 13-20 kg/m³. To determinuje sposób przenoszenia obciążenia: nie ma tu tarcia o ścianki otworu, lecz docisk powierzchniowy, czyli zamianę siły rozciągającej na nacisk na dużą powierzchnię talerzyka.

W domach jednorodzinnych najczęściej stosuje się dwa systemy. Pierwszy to samogwintujące kołki spiralne z tworzywa, które wkręca się bezpośrednio w styropian wkrętarką. Drugi to kołki talerzowe z trzpieniem stalowym lub plastikowym, osadzane po wstępnym nawierceniu ogranicznikiem głębokości. Różnica jest fundamentalna: spiralny trzon „wkręca się" w strukturę, nie naruszając jej nadmiernie, natomiast kołek talerzowy wymaga otworu o średnicy dopasowanej do grubości izolacji, zwykle 8 lub 10 mm.

Dane o nośności pochodzą z kart technicznych producentów łączników fasadowych i są podawane dla styropianu o wytrzymałości na rozciąganie TR ≥ 100 kPa. W styropianie grafitowym EPS 031 lub w płytach o niższej klasie TR80 realne wartości spadają o 20-30%. Warto to sprawdzić przed zakupem, bo ten sam kołek w styropianie białym i grafitowym to dwie różne historie.

Drugim czynnikiem, który decyduje o nośności, jest grubość warstwy ocieplenia. Im grubsza izolacja, tym dłuższa dźwignia działająca na kołek i tym większe ryzyko wyrwania przy obciążeniu bocznym. Dla ścian ocieplonych 15 cm styropianem dopuszczalne obciążenie na jeden kołek spiralny nie powinno przekraczać 3 kg w przypadku elementów zawieszonych z ramieniem (np. uchwytów lamp). Dla ścian ocieplonych 5 cm te same kołki utrzymają nawet 8 kg, bo krótsza warstwa izolacji sztywniej przejmuje siły.

Kiedy nie wystarczą kołki lekkie

Przy obciążeniach powyżej 15 kg na jeden punkt mocowania konieczne staje się sięgnięcie kotwą przelotową przez całą warstwę ocieplenia aż do muru. To zupełnie inna klasa rozwiązań, bo obciążenie przejmuje ściana nośna, a styropian pełni wyłącznie rolę dystansu. W takich przypadkach mówi się już o mocowaniu do elewacji ocieplonej styropianem z użyciem systemowych tulei izolacyjnych, a nie o „mocowaniu w styropianie".

Montaż lekkich i ciężkich elementów krok po kroku

Lekkie elementy (do 5 kg) obejmują skrzynki na listy, niewielkie lampy elewacyjne, uchwyty do flag czy czujniki pogodowe. Montaż zaczyna się od wyznaczenia punktu, nie od wiercenia. Kołek spiralny wymaga suchego, utwardzonego tynku (minimum 7 dni od zakończenia prac tynkarskich przy temperaturze 20°C). Wiercenie wstępne w tym systemie nie tylko nie pomaga, ale wręcz szkodzi: usuwa fragment styropianu, który miał przejąć obciążenie.

Sam montaż przebiega w czterech krokach. Najpierw punkt na ścianie zaznacza się ołówkiem lub samoprzylepną taśmą maskującą. Następnie kołek spiralny wprowadza się pod kątem 90° i wkręca wkrętarką z momentem obrotowym ustawionym na niską wartość. Trzecim krokiem jest wkręcenie wkrętu montażowego (średnica 4-5 mm dla lekkich elementów, 6-7 mm dla cięższych) bezpośrednio w trzpień kołka. Ostatnim etapem jest zawieszenie elementu i sprawdzenie, czy kołek nie „chodzi" w gnieździe.

⚠️ Nie wkręcaj kołka w mokry lub świeży tynk. Polimerowe elementy tracą wtedy stabilność wymiarową, a kołek osiada w miarę schnięcia, poluzowując mocowanie. Tynk cienkowarstwowy potrzebuje 5-7 dni, akrylowy nawet 14.

Ciężkie elementy (15-80 kg) to przede wszystkim klimatyzatory, markizy kasetowe, pergole, anteny satelitarne i reflektory ogrodowe. Tu sama warstwa ocieplenia nie wystarczy; konieczne jest sięgnięcie kotwą przez izolację do muru nośnego. Najczęściej stosuje się kotwy przelotowe z tuleją dystansową wykonaną z poliamidu lub EPS.

Procedura montażu różni się w zależności od podłoża. Beton i cegła pełna pozwalają na użycie standardowej kotwy mechanicznej, najczęściej M8-M10. Pustaki ceramiczne i bloczki z betonu komórkowego wymagają kotew z dłuższą strefą rozporową (min. 70 mm) lub kotew chemicznych, które wypełniają komory i zapobiegają wyrywaniu stożka materiału. Wybór kotwy do podłoża reguluje norma PN-EN 1996 (Eurokod 6) dla konstrukcji murowych.

Dobór długości kotwy przelotowej sumuje się z trzech składników: grubość tynku (zwykle 5-8 mm), grubość styropianu (8-30 cm) i wymagana głębokość zakotwienia w murze. Dla ściany ocieplonej 20 cm styropianem kotwa M8 z zakotwieniem 60 mm w betonie będzie miała długość całkowitą około 270 mm. Dobór ten najłatwiej przeprowadzić przez kalkulatory producentów kotew, które uwzględniają też odległość od krawędzi i rozstaw punktów mocowania.

Mocowanie klimatyzatora, lampy i markizy w ocieplonej ścianie

Klimatyzator typu split o mocy 2,5-5 kW waży 30-60 kg, a po zamontowaniu na wsporniku działa na ścianę siłą wyrywającą od 80 do 150 kg w punktach mocowania. To obciążenie, które wyklucza kołki lekkie. Standardem jest tutaj para kotew przelotowych M8/M10 osadzonych przez tuleje izolacyjne. Same wsporniki powinny być ze stali ocynkowanej ogniowo lub stali nierdzewnej, bo punkt styku z elewacją to miejsce skraplania się wilgoci.

Szczególną uwagę warto zwrócić na odprowadzenie kondensatu. Rurka skroplin nie może być prowadzona po wierzchu elewacji, bo w mroźne dni lód potrafi ją rozsadzić i zalać warstwę ocieplenia. Najlepszym rozwiązaniem jest wprowadzenie rurki przez osobny przepust pod kątem 2-3° na zewnątrz, najczęściej wykonany wiertłem koronowym o średnicy 32 mm przez warstwę ocieplenia bezpośrednio do wspornika.

Lampy elewacyjne to pozornie prosty temat, ale ich ciężar szybko rośnie po dodaniu kinkietu z ramieniem (15-25 cm) i klosza szklanego. Pojedyncza lampa może ważyć 1,5-3 kg, ale ramię działa jak dźwignia, zwiększając moment siły na kołku dwu- lub trzykrotnie. Dlatego lampy z ramieniem wymagają zawsze dwóch kołków rozmieszczonych wzdłuż osi ramienia, a nie jednego centralnego. Kołek spiralny przy lampie z kloszem szklanym to gwarancja pęknięcia przy pierwszym silniejszym podmuchu wiatru.

Markiza kasetowa lub tarasowa o szerokości 3-5 m to obciążenie rzędu 35-70 kg, ale rozkłada się na minimum sześć punktów mocowania. Tu kluczowy jest nie sam kołek, lecz rozkład sił: wsporniki powinny być rozmieszczone symetrycznie, a odległość między kotwami w jednym wsporniku nie mniejsza niż 80 mm. Przy zbyt bliskim rozstawie tworzy się efekt klina, który wyrywa obie kotwy jednocześnie.

Jak zamontować coś na elewacji ocieplonej, gdy grubość ocieplenia przekracza 25 cm?

Przy warstwie styropianu powyżej 25 cm kołki spiralne przestają być wystarczające nawet dla lekkich elementów, bo zbyt długi trzon ugina się pod obciążeniem. Rozwiązaniem są kołki talerzowe z trzpieniem metalowym o zwiększonej średnicy (10-12 mm) albo przejście na systemowe konsole montażowe, czyli gotowe profile aluminiowe wpuszczane w ocieplenie na etapie jego wykonywania. Te ostatnie to najlepsza opcja przy planowanym montażu żaluzji zewnętrznych lub rolet, bo eliminują mostki termiczne i zapewniają płaską bazę montażową.

Najczęstsze błędy i mostki termiczne przy mocowaniu w styropianie

Najbardziej kosztownym błędem nie jest zły kołek, leko brak świadomości, że każdy metalowy element przechodzący przez ocieplenie tworzy most termiczny. Kotwa stalowa ma przewodność cieplną około 50 W/(m·K), styropian 0,031-0,040 W/(m·K). Różnica sięga trzech rzędów wielkości. Jeden punkt mocowania to wpływ na bilans cieplny ściany rzędu 0,01 W/K, ale przy 30 punktach (osiem lamp, dwanaście uchwytów, dziesięć elementów dodatkowych) suma zaczyna mieć znaczenie dla rachunków za ogrzewanie.

⚠️ Nie wierć udarem. Tryb wiercenia udarowego w styropianie prowadzi do mikropęknięć w strukturze, które ujawniają się dopiero po pierwszej zimie jako pęcherze tynku. Wystarczy wiertło widiowe w trybie obrotowym z ogranicznikiem.

Drugą kategorią mostków są przejścia przez ocieplenie bez zaślepek. Po osadzeniu kotwy przelotowej przestrzeń między nią a tynkiem powinna być wypełniona pianką poliuretanową niskoprężną lub dedykowaną zaślepką izolacyjną. Bez tego każdy punkt mocowania staje się konwektorowym kanałem, którym ciepło ucieka na zewnątrz. W budynkach energooszczędnych (NF40, NF15) mostki tego typu są projektowane i uwzględniane w obliczeniach, a liczba przejść przez ocieplenie ograniczana do minimum.

Minimalizacja wpływu na izolacyjność

Współczynnik przenikania ciepła samego kołka stalowego w styropianie o grubości 200 mm wynosi około χ = 0,003 W/K dla jednego łącznika. Przy ociepleniu 100 mm efekt jest już dwukrotnie wyższy. Dlatego przy ścianach o niskim U (poniżej 0,18 W/m²K) zaleca się stosowanie łączników z trzpieniem kompozytowym lub tworzywowym. Choć ich nośność jest niższa, to dla lekkich elementów w pełni wystarczająca, a straty cieplne spadają o 60-70% w stosunku do stali.

Checklista przed montażem i wybór właściwego systemu

Przed przystąpieniem do montażu warto odpowiedzieć na cztery pytania, które determinują dobór technologii. Pierwsze: ile waży element po zmontowaniu, z uwzględnieniem obciążenia eksploatacyjnego (np. markiza z rozwiniętym ramieniem). Drugie: jaki jest typ podłoża pod styropianem, bo od niego zależy głębokość zakotwienia. Trzecie: czy planowany element będzie narażony na obciążenia dynamiczne (wiatr, drgania), czy wyłącznie statyczne. Czwarte: w jakiej odległości od krawędzi budynku lub otworu okiennego znajdzie się punkt mocowania.

Przy ścianach ocieplonych powyżej 20 cm rozważ konsolę systemową montowaną w warstwie ocieplenia już na etapie jego wykonywania. Pozwala to uniknąć mostków termicznych i zapewnia płaską bazę pod rolety zewnętrzne, żaluzje czy cięższe oświetlenie architektoniczne.

Co wybrać, gdy podłoże jest nieznane?

Przy remoncie starego budynku warto wykonać próbne wiercenie i sprawdzić, z jakim materiałem mamy do czynienia. Beton daje biały, drobny pył, cegła czerwony proszek, pustak ceramiczny sypie się płatkami, a beton komórkowy jest lekki i chropowaty. Od tego zależy dobór kotwy i moment dokręcania. Nie ma jednego rozwiązania do wszystkich podłoży; próba wyrywania po 24 godzinach od montażu powinna dawać minimum 50 kg oporu dla kotwy M8.

Na koniec warto podkreślić, że mocowanie w styropianie na elewacji to nie pojedyncza czynność, lecz cały system decyzji: od rozpoznania podłoża, przez dobór łącznika do konkretnego obciążenia, aż po kontrolę mostków termicznych. Pośpiech przy wyborze kołka oznacza albo odpadający element, albo nieszczelną elewację. Te dwie konsekwencje rzadko chodzą osobno.

Źródła danych i norm

Nośności kołków i kotew oraz dopuszczalne obciążenia podano na podstawie kart technicznych producentów systemów fasadowych i normy PN-EN 1996 (Eurokod 6). Wymagania dotyczące izolacyjności termicznej i ograniczania mostków cieplnych reguluje norma PN-EN ISO 6946. Zasady montażu ociepleń metodą ETICS opisuje Instrukcja ITB 447/2009 oraz PN-EN 13499 (wyroby z EPS do izolacji termicznej). Szczegółowe dane techniczne poszczególnych systemów mocowań są dostępne w katalogach technicznych renomowanych producentów łączników fasadowych.
