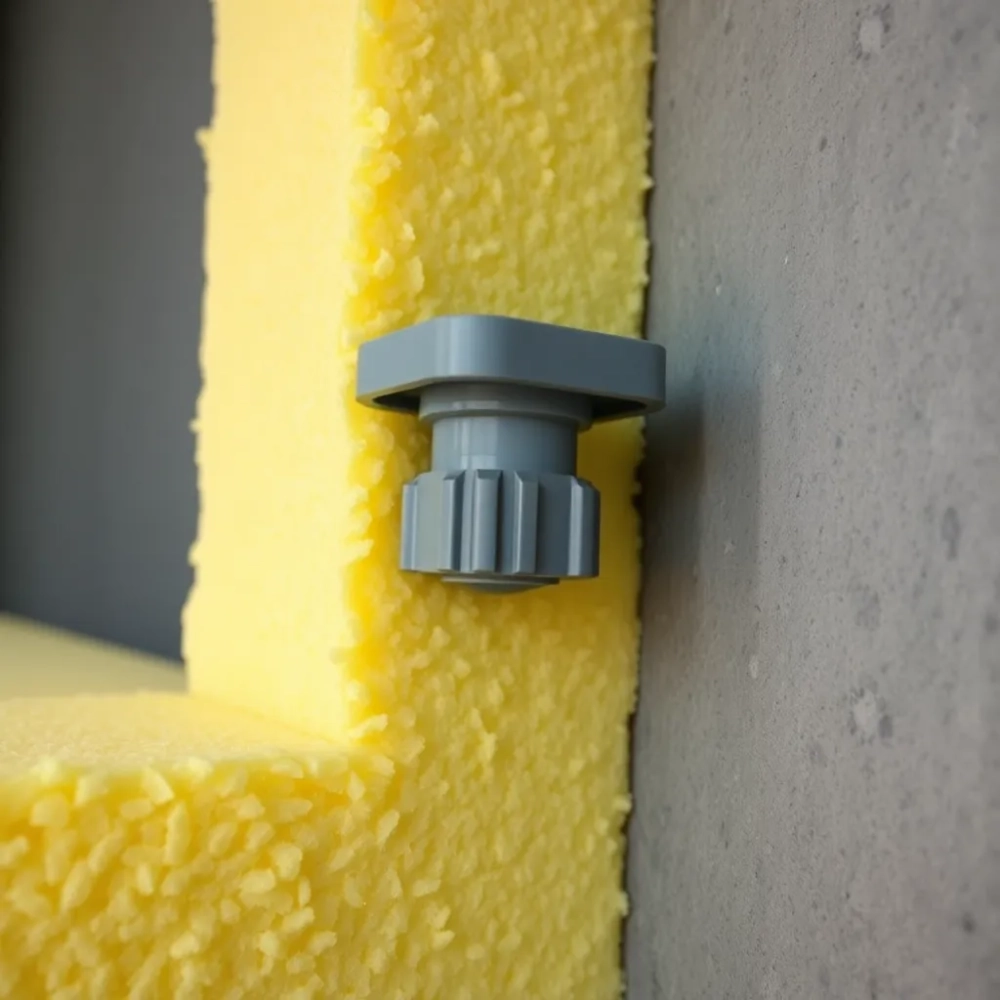

Mocowanie do ściany ocieplonej styropianem: kołki EBZ

Każde mocowanie do elewacji ocieplonej styropianem zaczyna się od trzech pytań: jaki kołek, jak przeprowadzić wiercenie przez izolację i ile udźwignie zamocowanie. Ten tekst odpowiada właśnie na te kwestie, skupiając się na kołku rozporowym z gwintem wewnętrznym typu EBZ, technice wykonania otworu oraz prostych obliczeniach nośności. Podam rozmiary, orientacyjne ceny i praktyczne wskazówki montażowe, krok po kroku.

• Kołek EBZ do elewacji ocieplonych styropianem
• Wiercenie przez warstwę izolacji: otwór M5x16
• Główne cechy konstrukcyjne EBZ: dłuższa strefa rozpierania
• Kołek EBZ z łbem 8 mm i gwintem wewnętrznym M5x16
• Materiał i odporność: niskowęglowa stal ocynkowana
• Wykonanie w ścianach pustakowych i grubych izolacjach
• Obliczenia nośności i dopuszczalne obciążenia dla mocowań EBZ
• Mocowanie do ściany że styropianem Pytania i odpowiedzi

Kołek EBZ do elewacji ocieplonych styropianem

Kołek EBZ to rozporowy element zaprojektowany do montażu na elewacjach, gdzie warstwa styropianu tworzy dystans między ścianą a mocowanym elementem. Stosuje się go do lekkich profili, listw startowych, uchwytów i osprzętu z otworami małej średnicy. Typowa średnica korpusu to 8 mm, a dodatkowy otwór nagwintowany wynosi M5x16, co ułatwia stosowanie standardowych śrub M5. Dzięki temu montaż nie uszkadza termoizolacji, a punktowe obciążenia są dobrze rozłożone.

Kołki EBZ występują w długościach dostosowanych do grubości styropianu: popularne warianty to 100 mm, 140 mm i 180 mm, dzięki czemu łatwo dopasować część roboczą do izolacji 50–160 mm. Opakowania zbiorcze po 100 sztuk kosztują zwykle od około 75 zł (100 mm) do 120 zł (180 mm), co daje cenę jednostkową rzędu 0,75–1,20 zł. Takie zestawienie pomaga szybko oszacować koszty materiałowe dla małych i dużych prac elewacyjnych.

Ważne jest rozróżnienie zastosowań: EBZ nadaje się do mocowań, które nie przenoszą dużych momentów, na przykład listew startowych, ledów czy uchwytów. Nie jest to zamiennik kotwy strukturalnej do ciężkich parapetów czy elementów nośnych; do takich zastosowań trzeba stosować kotwy o większej średnicy i innej konstrukcji. Montując warto pamiętać o minimalnym odstępie od krawędzi warstwy izolacji i o starannym doborze długości, by uniknąć mostków termicznych.

Podobny artykuł Jak przymocować belkę drewniana do ściany ocieplonej styropianem

Wiercenie przez warstwę izolacji: otwór M5x16

Wiercenie przez styropian wymaga precyzji i dobrej techniki: otwór dla korpusu kołka EBZ wykonuje się zwykle wiertłem 8 mm, a wewnętrzny gwint M5x16 dotyczy śruby montażowej, nie rozmiaru otworu. Głębokość otworu powinna obejmować grubość styropianu plus zalecaną głębokość zakotwienia w podłożu, zwykle dodatkowe 60–80 mm. Wiercenie przez izolację wykonuj prosto, na stałej osi, aby nie rozdarć struktury materiału.

• Zmierz grubość styropianu i ustal wymaganą głębokość zakotwienia (np. 60 mm w betonie).
• Wybierz wiertło Ø 8 mm dla korpusu kołka; zabezpiecz powierzchnię taśmą, aby nie uszkodzić izolacji.
• Wierć powoli przez styropian do podłoża; w betonie przejdź na tryb udarowy i osiągnij pełną głębokość.
• Oczyść otwór z pyłu, wsunąć kołek EBZ do stanowiska i dokręcić śrubę M5 z kontrolowanym momentem.

Przydatne narzędzia to wkrętarka z regulacją momentu, długa wiertarka udarowa i szczoteczka lub odkurzacz do oczyszczania otworów. Po wywierceniu oczyść otwór — pył obniża nośność — i wsunąć kołek EBZ do linii elewacji; następnie użyj śruby M5 o długości odpowiadającej grubości mocowanego elementu (np. M5x16 lub M5x25). Zalecany moment dokręcenia dla śruby M5 to około 2–3 Nm, by nie zniszczyć gwintu i nie uszkodzić styropianu.

Częste błędy to zbyt płytkie osadzenie w podłożu, użycie zbyt krótkich kołków lub nadmierne dokręcanie śruby, co powoduje zgniecenie styropianu. Jeżeli warstwa izolacji jest nieregularna, warto wyznaczyć głębokości punktowe i oznaczyć je taśmą na wiertle. Przy dużych obciążeniach rozważyć dodatkowe mechaniczne łączniki lub dyblowanie na większą średnicę — lepiej użyć dwóch mniejszych punktów niż jednego przeciążonego.

Powiązany temat Jak przymocować kabel do styropianu

Główne cechy konstrukcyjne EBZ: dłuższa strefa rozpierania

Kołek EBZ wyróżnia się wydłużoną strefą rozpierania, co oznacza, że element rozprężny działa na większej długości w podłożu niż klasyczne tuleje. Dzięki temu siły rozkładają się równomierniej, a punktowe naprężenia w styropianie i podłożu są mniejsze. Dłuższa strefa rozpierania zwiększa odporność na wyrywające obciążenia i poprawia stabilność przy zastosowaniu w cienkich i grubych warstwach izolacji. To istotne przy montażach, gdzie liczy się trwałość przy niewielkiej średnicy otworu.

Konstrukcja EBZ zapobiega konieczności głębokiego wkręcania śruby przez izolację, a nagwintowany otwór wewnętrzny M5x16 pozwala na stosowanie krótkich śrub montażowych, co minimalizuje mostki termiczne. Łeb na klucz 8 mm ułatwia osadzanie przy użyciu standardowych narzędzi, a łagodna geometria rozprężna chroni strukturę styropianu przed lokalnym rozrywaniem. W rezultacie montaż jest szybki, a izolacja zachowuje swoje parametry termiczne.

Dłuższa strefa rozpierania przydaje się także w ścianach o zmiennym składzie materiałowym: gdy trafimy na warstwę pustaka, rozkład naprężeń jest mniej koncentracyjny. W efekcie maleje ryzyko pęknięć i wysunięcia kotwy przy obciążeniach udarowych czy wibracjach. Warto jednak pamiętać, że skuteczność zależy też od głębokości zakotwienia i jakości podłoża — projektując montaż, uwzględnić należy zmienność materiału.

Zobacz także Mocowanie do ściany przez styropian

Kołek EBZ z łbem 8 mm i gwintem wewnętrznym M5x16

Łeb kołka o rozmiarze 8 mm daje komfort montażowy: można go dokręcić kluczem płaskim, nasadowym lub specjalną nasadką w wkrętarce. To praktyczne przy pracy na rusztowaniach lub przy szybkim montażu tysięcy punktów. Nagwintowany otwór M5x16 umożliwia bezpieczne wkręcanie standardowych śrub M5 do głębokości 16 mm, co jest wystarczające do zamocowania większości lekkich elementów elewacji.

Przy doborze śrub należy uwzględnić grubość mocowanego elementu i ewentualne podkładki. Przykładowo, przy profilu o grubości 3 mm i podkładce 2 mm najlepsza będzie śruba M5x25, by zapewnić pełne zaangażowanie gwintu M5x16 i kilkumilimetrowy zapas. Zaleca się stosowanie cienkich podkładek stalowych lub plastikowych, które chronią styropian i równocześnie równomiernie rozprowadzają siły na powierzchni mocowanego elementu.

Moment dokręcenia trzeba kontrolować: zbyt słabe poskutkuje luzowaniem, zbyt mocne zniszczy gwint wewnętrzny — dlatego moment 2–3 Nm jest odpowiedni jako orientacja. Kołek z wewnętrznym gwintem pozwala na wielokrotne wkręcenia i odkręcenia śruby podczas regulacji, lecz warto nie przekraczać zalecanej siły, by nie uszkodzić powłoki ocynkowanej. Przy demontażu stosować umiarkowaną siłę i zabezpieczyć gwint przed zanieczyszczeniami.

Materiał i odporność: niskowęglowa stal ocynkowana

Kołki EBZ wykonywane są ze niskowęglowej stali z wykończeniem ocynkowanym, co łączy odpowiednią wytrzymałość z odpornością korozyjną. Galwaniczne powleczenie cynkowe typowo ma grubość kilku do kilkunastu mikrometrów, co zapewnia odporność na warunki zewnętrzne w strefach umiarkowanych. Takie wykończenie jest wystarczające dla większości elewacji, choć przy ekspozycji morskiej warto rozważyć wersje z grubszą powłoką lub materiały ze zwiększoną ochroną.

Poniżej przedstawiam orientacyjne parametry materiałowe i właściwości powłoki, które pomagają ocenić trwałość kołków EBZ na elewacjach. W specyfikacji istotne są nie tylko składowe stali, lecz także grubość powłoki cynkowej oraz wyniki badań solnych, ponieważ to one determinują odporność na korozję w długim okresie eksploatacji. Poniższa tabela daje szybkie odniesienie dla projektantów.

W środowiskach agresywnych, np. przy dużej wilgotności lub bliskości morza, lepiej rozważyć stal nierdzewną lub kołki z grubszą powłoką ochronną; ich cena może być wielokrotnie wyższa (np. 3–4 razy drożej), ale amortyzuje się w trudnych warunkach eksploatacji. Dla standardowych elewacji ocieplonych styropianem wersja ocynkowana jest zwykle kompromisem między kosztem a trwałością. W specyfikacji projektu warto podać wymaganą klasę korozji i okres gwarancji, by uniknąć późniejszych niespodzianek.

Wykonanie w ścianach pustakowych i grubych izolacjach

Ściany z pustaków wymagają odmiennych podejść niż pełny beton: nośność pojedynczego zakotwienia jest tam zwykle znacznie mniejsza, dlatego zaleca się wydłużenie strefy zakotwienia lub zastosowanie dodatkowych elementów rozporowych. Dla pustaków często stosuje się hef rzędu 80–100 mm zamiast typowych 60 mm dla betonu, co poprawia stabilność. Gdy izolacja jest bardzo gruba (powyżej 150 mm), warto kalkulować kołki o długim trzpieniu lub łączyć mocowania punktowe z taśmami nośnymi.

Przy mocowaniach w pustakach pomocne są metalowe podkładki o średnicy 30–40 mm, rozpraszające siły na większej powierzchni styropianu i łączone z kołkiem EBZ. Inną opcją jest zastosowanie kotew mechanicznych, które rozkładają siłę w komorach pustaka lub użycie wsparcia wewnątrz pustaka (np. blacha rozporowa). Koszt dodatkowej podkładki to zwykle 0,10–0,50 zł za sztukę, ale jej użycie znacząco zwiększa bezpieczeństwo mocowania.

Jeśli przewidywane obciążenie punktowe przekracza 1,0 kN, lepiej rozłożyć siłę na dwa lub więcej punktów montażowych lub zastosować listwę nośną. Minimalne rozstawy między kołkami zwykle wynoszą około 150 mm, a odległość od krawędzi izolacji — minimum 100 mm, by nie ryzykować wysunięcia materiału. W miejscach newralgicznych pomocne są profile montażowe przykręcone serią kołków, co pozwala na przeniesienie większych obciążeń bez przeciążeń lokalnych.

Obliczenia nośności i dopuszczalne obciążenia dla mocowań EBZ

Podstawowa metoda oceny nośności polega na użyciu charakterystycznej nośności kołka N_Rk i podzieleniu jej przez współczynnik bezpieczeństwa (przykładowo γ=3,0), co daje nośność projektową N_d=N_Rk/γ. Dla orientacji: zakładając N_Rk=6,0 kN w betonie otrzymamy N_d≈2,0 kN, a dla pustaka z N_Rk≈0,8 kN — N_d≈0,27 kN. Te wartości należy traktować jako punkt wyjścia do dalszych analiz i weryfikować względem dokumentacji materiałowej.

Przykład: planujemy półkę z obciążeniem użytkowym 50 kg (≈0,5 kN). Jeśli kotwimy ją do betonu, gdzie N_d≈2,0 kN, jeden kołek EBZ teoretycznie wystarczy (0,5 kN < 2,0 kN). W pustaku z N_d≈0,27 kN ten sam kołek jest niewystarczający — potrzebne będą co najmniej dwa lub trzy punkty mocowania: liczba kołków ≈ obciążenie / nośność_na_kołek = 0,5 / 0,27 ≈ 1,85 → min. 2 kołki, z dodatkowym współczynnikiem bezpieczeństwa.

Dla przejrzystości zależności kosztów i długości załączyłem wykres porównujący orientacyjne ceny opakowań 100 sztuk dla długości 100, 140 i 180 mm. Widzimy, że cena rośnie wraz z długością, ale jednostkowy wzrost jest relatywnie niewielki w porównaniu z oszczędnościami przy prawidłowo dobranym zakotwieniu. W analizie nośności uwzględnić należy także obciążenia poprzeczne i momenty, które redukują nośność względem obciążenia osiowego.

Mocowanie do ściany że styropianem Pytania i odpowiedzi

• Jakie kołki wybrać do mocowania do elewacji ocieplonej styropianem?
  Do mocowania lekkich i średnich elementów sprawdzają się kołki rozporowe EBZ z gwintem wewnętrznym. Mają długą strefę rozpierania, łeb na klucz 8 mm i dodatkowy nagwintowany otwór M5x16 mm, co ułatwia montaż w izolacji z styropianu i zapewnia odpowiednią nośność.

• Jak prawidłowo wiercić przez warstwę izolacji styropianu?
  Wierć prostopadle do powierzchni, używając wiertła do betonu lub cegły o średnicy odpowiadającej kołkowi. Przed wierceniem sprawdź grubość izolacji i unikaj nadmiernego nagrzewania; na styropianie zachowuj ostrożność, by nie uszkodzić warstwy.

• Jak obliczyć nośność i dopuszczalne obciążenia mocowania?
  Nośność zależy od głębokości kotwienia, rodzaju ściany, grubości warstwy izolacyjnej i warunków montażowych. Wykorzystuj wyliczenia producenta kołków EBZ oraz lokalne normy; uwzględnij zapas bezpieczeństwa i rodzaj obciążenia (dynamiczne vs. stałe).

• Co wpływa na nośność w ścianach z pustkami powietrznymi i dużą izolacją?
  Istotne są: grubość i rodzaj warstwy izolacyjnej, tworzywo ściany (pustaki powietrzne), minimalna głębokość kotwienia, oraz właściwe dopasowanie kołka EBZ do warunków. W takich przypadkach zaleca się ostrożnie dobrać długość kołka i, jeśli to konieczne, zastosować dodatkowe punkty mocowania.
