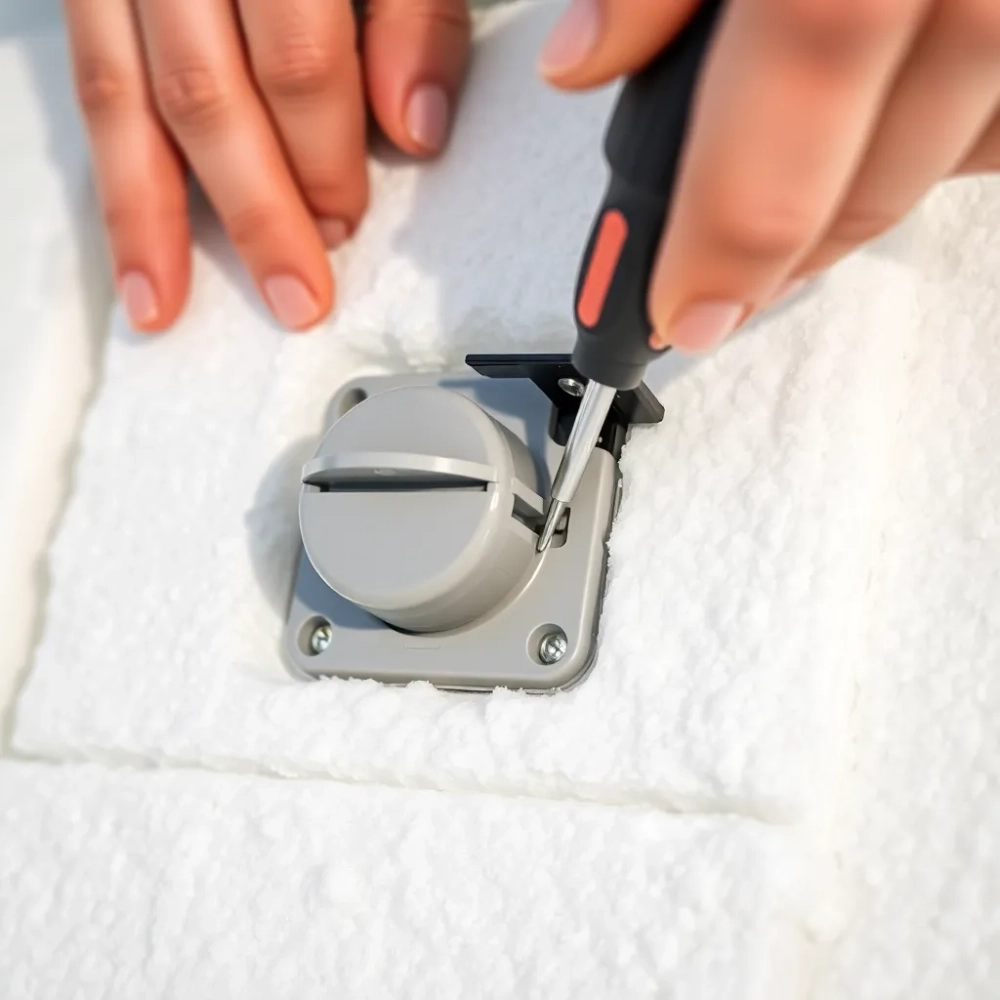

Gniazdko w styropianie? Zobacz, jak zamontować je raz a dobrze

Trzy razy wkładałeś wtyczkę, a puszka wracała z powrotem jak korek od wina. Raz zostawiła ślad na tynku, raz po prostu wypadła. Efekt? Złość, zmarnowana sobota i świadomość, że coś robisz źle. Tym razem podejdziesz do sprawy inaczej. Jak zamontować gniazdko w styropianie tak, żeby trzymało się latami, wymaga zrozumienia kilku zasad fizyki, doboru odpowiedniej puszki podtynkowej do termoizolacji i jednej konkretnej pianki, którą większość majsterkowiczów uparcie ignoruje. Wszystko poniżej oparte jest na normie PN-HD 60364 oraz praktyce wykonawców ocieplenia, więc oszczędzisz sobie nie tylko nerwów, ale też mostków termicznych i potencjalnego zwarcia.

• Dobór puszki, tulei i pianki do termoizolacji
• Montaż krok po kroku i najczęstsze błędy
• Koszty, porównanie metod oraz kiedy wezwać elektryka

Dobór puszki, tulei i pianki do termoizolacji

Standardowa puszka podtynkowa ma 60 mm głębokości i kosztuje złotówkę. W styropianie to za mało, bo brakuje jej powierzchni nośnej, a klasyczne wypustki chwytają jedynie cienką warstwę kleju. Rozwiązaniem jest puszka elektryczna do styropianu z szerokim kołnierzem dociskowym, której średnica zewnętrzna sięga 68-72 mm. Kołnierz rozkłada obciążenie na kilkadziesiąt centymetrów kwadratowych powierzchni ocieplenia.

Sam kołnierz nie wystarczy, bo siły działające przy wyciąganiu wtyczki potrafią osiągać 30-50 N. Dlatego stosuje się tuleję montażową do puszki w styropianie, najczęściej wykonaną z tworzywa o strukturze plastra miodu. Tuleja wchodzi w otwór, a jej wewnętrzne żeberka klinują się w styropianie i przenoszą naprężenia na całą warstwę ocieplenia, a nie tylko na jej brzeg. Bez tulei puszka zacznie się obracać po kilku miesiącach eksploatacji.

Kolejna kwestia to mocowanie mechaniczne. Większość producentów zaleca wklejenie tuleji pianką poliuretanową o niskim ciśnieniu roboczym (do 3 kPa). Dlaczego akurat niskoprężna? Pianka wysokoprężna rozpręża się z siłą nawet 8-10 kPa i dosłownie wypycha puszkę z otworu jeszcze zanim zdążysz ją ustawić. Niskoprężna daje czas na korektę położenia, a po utwardzeniu (2-4 godziny) trzyma stabilnie.

Certyfikowane puszki do termoizolacji oznaczane są symbolem ETICS (External Thermal Insulation Composite System), potwierdzającym zgodność z wytycznymi Europejskiego Stowarzyszenia Systemów Ociepleń. Taki certyfikat gwarantuje, że deklarowana odporność ogniowa i klasa palności (minimum E wg PN-EN 13501-1) nie zostaną zniweczone przez sam element montażowy. Wybieraj puszki z deklaracją właściwości użytkowych DoP, a nie zwykłe „do styropianu" z marketu.

Jeśli planujesz montaż jeszcze na etapie ocieplania, koordynuj lokalizację gniazd z warstwą zbrojoną siatką. Przewód elektryczny prowadzony w rurze ochronnej peszel o średnicy 20-25 mm wychodzi z muru, przechodzi przez styropian i kończy się w puszce. Dzięki temu unikasz kucia gotowego ocieplenia, które jest najczęstszą przyczyną mostków termicznych i zawilgocenia.

Montaż krok po kroku i najczęstsze błędy

Pierwszy krok to wyznaczenie miejsca. Zachowaj minimum 15 cm od narożników budynku, okien i gzymsów, gdzie warstwa kleju bywa cieńsza. Użyj poziomicy laserowej, bo ręczna na elewacji potrafi zmylić nawet wprawionego fachowca. Zaznacz punkt markerem kontrastowym - po przyklejeniu siatki zbrojnej widoczność drastycznie spada.

Wiercenie wykonujesz otwornicą o średnicy 68 mm przy puszkach podtynkowych do termoizolacji i 60-65 mm przy cieńszych warstwach ocieplenia. Ustaw obroty wiertarki na 400-600 rpm i nie dociskaj. Otwornica sama zagłębia się w styropian. Zbyt duży docisk powoduje stopienie krawędzi i powstanie „tunelu" o nieregularnym kształcie, w którym tuleja będzie się obracać. Wywiercony krążek wyciągnij razem z wiertłem, nie dłutem.

Przed wklejeniem tulei sprawdź, czy otwór sięga do muru. Końcówka tuleji powinna wejść minimum 20 mm w warstwę nośną, bo inaczej obciążenie przenoszone będzie wyłącznie przez styropian, który ma wytrzymałość na ściskanie rzędu 70-120 kPa w zależności od odmiany. W praktyce lepiej, żeby tuleja „wgryzła się" w podłoże murowane. Zapewnia to sztywność porównywalną z montażem w ścianie pełnej.

Aplikacja pianki wymaga wyczucia. Nałóż pasmo o szerokości około 15 mm na wewnętrzną ściankę tulei, wprowadź ją do otworu i ustaw poziomicą. Pianka niskoprężna rozpręża się przez 2-3 minuty, więc masz czas na korektę. Po 10 minutach delikatnie usuń nadmiar z krawędzi nożem technicznym. Pełne utwardzenie następuje po 24 godzinach, ale montaż gniazda możesz zacząć już po 4 godzinach przy temperaturze 20°C.

Podłączenie przewodów to etap, przy którym kończy się rola majsterkowicza. Zgodnie z normą PN-HD 60364 instalacja elektryczna wymaga uprawnień SEP do 1 kV, jeśli w grę wchodzi trwałe podłączenie do rozdzielni. Samo osadzenie mechaniczne gniazda w puszce możesz wykonać samodzielnie, ale przykręcenie przewodów fazowych, neutralnych i ochronnych zostaw elektrykowi z aktualnym świadectwem kwalifikacyjnym.

Najczęstsze błędy wykonawców to brak tulei montażowej, źle dobrana średnica otwornicy i montaż bez poziomicy. Efektem każdego z nich jest gniazdo, które rusza się przy wkładaniu wtyczki, przekrzywiona ramka albo pęknięty tynk wokół puszki. Poprawianie takiego błędu oznacza kucie świeżego ocieplenia, ponowne wklejanie siatki zbrojonej i ponowne tynkowanie. Rachunek rośnie kilkukrotnie w stosunku do pierwotnego, prawidłowego montażu.

Koszty, porównanie metod oraz kiedy wezwać elektryka

Koszt pojedynczego gniazda w wariancie oszczędnym to wydatek rzędu 45-80 zł za materiały, jeśli montujesz samodzielnie. W kwocie mieści się puszka do termoizolacji (15-25 zł), tuleja montażowa (8-12 zł), puszka właściwa (5 zł), gniazdo z ramką (12-30 zł) i pianka niskoprężna (5 zł). Nie liczysz w to narzędzi, które zakładam masz w warsztacie: wiertarka, otwornica, poziomica.

Przy pięciu gniazdach warto rozważyć gotowy zestaw startowy, który obniża cenę puszki i tuleji o 20-30% względem zakupu pojedynczych sztuk. Przy dziesięciu gniazdach różnica sięga już 40%, bo producent dorzuca dedykowaną otwornicę w zestawie. Poniższe zestawienie pokazuje strukturę wydatków w trzech realistycznych scenariuszach.

Ukryte koszty najczęściej wynikają z braku otwornicy. Wypożyczenie 68 mm to wydatek 25-40 zł na dobę, ale jeśli montujesz jedno gniazdo, to przesada. Lepiej pożyczyć od sąsiada lub kupić używaną za 30-50 zł. Drugą pułapką jest brak pianki niskoprężnej w markecie - większość półek zapełniają produkty wielosezonowe o ciśnieniu 8-10 kPa. Pianka niskoprężna ma na etykiecie wyraźne oznaczenie „niskoprężna" lub „low expansion" i kosztuje o 30-40% więcej od standardowej.

Decyzja o samodzielnym montażu mechanicznym i wezwaniu elektryka do podłączenia to najbardziej racjonalne rozwiązanie dla inwestora, który ma podstawowe narzędzia i potrafi wiercić w murze. Oszczędzasz 60-120 zł na punkcie, a unikasz ryzyka zwarcia, braku ciągłości przewodu ochronnego czy przeciążenia obwodu. Elektryk dodatkowo wykona pomiary impedancji pętli zwarcia, których samodzielnie nie masz czym zrobić.

Grubość styropianu determinuje metodę. Przy warstwie do 5 cm wystarczy puszka natynkowa z kołnierzem, montowana bezpośrednio na tynku. W przedziale 5-15 cm sprawdza się tuleja z kołnierzem dociskowym i puszka podtynkowa do termoizolacji. Powyżej 15 cm potrzebny jest systemowy adapter wydłużający lub specjalna tuleja z wzmocnionym kołnierzem, bo klasyczne rozwiązanie ugina się pod obciążeniem.

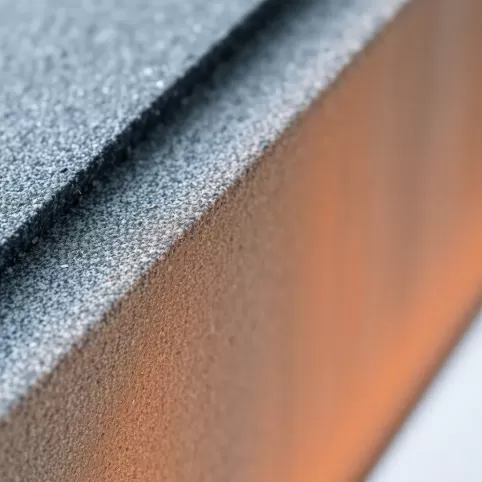

Mostki termiczne wokół gniazda to problem, którego nie widać gołym okiem. Typowa puszka podtynkowa ma współczynnik przewodzenia ciepła λ na poziomie 0,2-0,3 W/(m·K), podczas gdy styropian grafitowy osiąga 0,031 W/(m·K). Różnica sprawia, że w miejscu montażu pojawia się punktowy mostek termiczny. Dedykowane puszki do termoizolacji ograniczają ten efekt dzięki wkładce z materiału o λ ≤ 0,04 W/(m·K), ale nie eliminują go całkowicie. W domach pasywnych projektant przewiduje lokalne pogrubienie izolacji wokół puszek, żeby zniwelować stratę.

Bezpieczeństwo pożarowe wymaga uwagi przy styropianie, który w wersji standardowej ma klasę E (palność). Gniazdo elektryczne z obciążeniem 2-3 kW emituje ciepło w okolicy 30-50°C na powierzchni ramki. Sama temperatura nie zapali styropianu, ale w razie zwarcia łuk elektryczny osiąga 2500°C i błyskawicznie zapali otaczający materiał. Dlatego puszki certyfikowane mają wkładkę z materiału niepalnego (klasa A1 lub A2-s1, d0), która odcina dostęp łuku do warstwy izolacji. To różnica między pożarem kontrolowanym a pożarem całej elewacji.

Czas montażu jednego gniazda, uwzględniając wyznaczenie, wiercenie, wklejenie tuleji i osadzenie puszki, wynosi 15-30 minut dla osoby z doświadczeniem. W praktyce na jedno gniazdo przypada około godziny, jeśli doliczysz przerwy na poziomowanie, czyszczenie krawędzi i oczekiwanie na wstępne utwardzenie pianki. Realny montaż sześciu gniazd w jednorodzinnym domu ocieplonym 15 cm styropianu zajmuje doświadczonemu wykonawcy 3-4 godziny bez prac elektrycznych.

Przed zakupem sprawdź, co już masz w warsztacie. Wiertarka udarowa z regulacją obrotów, otwornica 68 mm, poziomica laserowa, nóż techniczny, marker, pianka niskoprężna, puszka z tuleją - to zestaw, bez którego nie zaczniesz. Jeśli brakuje otwornicy lub pianki niskoprężnej, dokup je razem z gniazdami, żeby zaoszczędzić na dostawie.

• Wiertarka z regulacją obrotów (400-600 rpm dla styropianu)
• Otwornica 68 mm (najbardziej uniwersalna średnica)
• Poziomica laserowa lub klasyczna 60 cm
• Pianka poliuretanowa niskoprężna (do 3 kPa)
• Marker kontrastowy i nóż techniczny

Po montażu zweryfikuj trzy rzeczy. Po pierwsze, poziom - ramka musi licować z tynkiem w granicach 0,5 mm, inaczej będzie zbierać wodę. Po drugie, stabilność - delikatnie pociągnij za ramkę, nie powinna się ruszać ani skrzypieć. Po trzecie, izolacja - sprawdź, czy pianka nie wystaje ponad kołnierz, bo nadmiar trzeba dociąć, żeby tynk przylegał szczelnie. Te trzy punkty decydują o tym, czy montaż przetrwa zimowe cykle mrozu bez mostka termicznego.

Jeśli planujesz ocieplenie budynku i wiesz, gdzie będą gniazda, koordynuj to z wykonawcą ocieplenia od samego początku. Przewody prowadzone w peszelach, wyprowadzone w rurze ochronnej i zakończone puszkami na etapie klejenia styropianu to standard w budownictwie energooszczędnym. Próba dorobienia gniazda po fakcie oznacza kucie ocieplenia, lokalną naprawę siatki zbrojonej i ryzyko, że naprawa będzie widoczna na elewacji przez lata.

Dom jednorodzinny z 15 cm styropianu i sześcioma gniazdami na elewacji to inwestycja rzędu 650-1100 zł przy wariancie z elektrykiem, albo 200-350 zł przy samodzielnym montażu mechanicznym. W obu przypadkach elektryk podłącza przewody i wykonuje pomiary, bo bez tego instalacja nie spełnia wymogów PN-HD 60364 i ubezpieczyciel może odmówić wypłaty w razie pożaru. Koszt pomiń, jeśli chcesz mieć spokój na lata - prawidłowy montaż w styropianie nie wymaga poprawek, a źle wykonany generuje kłopoty przy każdej zmianie pogody.

Źródła danych i norm: PN-HD 60364 - Instalacje elektryczne niskiego napięcia; PN-EN 13501-1 - Klasyfikacja ogniowa wyrobów budowlanych; wytyczne ETICS (European Guideline for the Application of External Thermal Insulation Composite Systems); karty techniczne producentów puszek do termoizolacji (informacje o klasie palności, dopuszczalnych obciążeniach i kompatybilnych tulejach montażowych).
