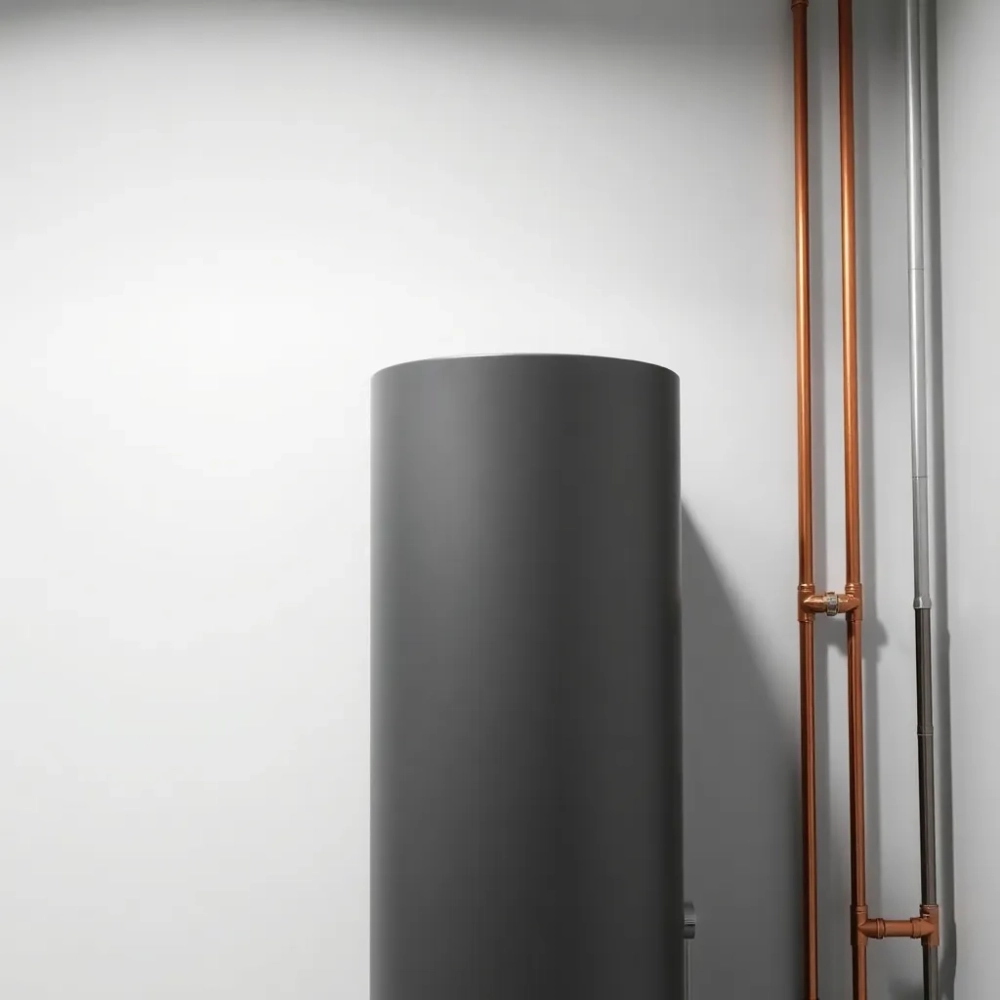

Jaki bufor do pompy ciepła 7 kW – optymalny wybór
Decyzja o buforze do pompy ciepła 7 kW często sprowadza się do trzech pytań: czy montować bufor w ogóle, jaka pojemność będzie optymalna i jaki będzie bilans kosztów — inwestycja kontra oszczędności i żywotność urządzenia. Drugie napięcie to technika: czy bufor ma służyć przede wszystkim do odszraniania i stabilizacji pracy, czy też ma pełnić rolę magazynu energii dla kilku obiegów (np. podłogówka + grzejniki + ciepła woda). W tekście omówię parametry zbiornika, wpływ objętości na odszranianie, wymagania izolacji, kwestie hydraulicznego oddzielenia obiegów oraz praktyczny sposób doboru pojemności dla budynku.

- Parametry bufora dla pompy 7 kW
- Objętość a odszranianie i stabilność pracy
- Izolacja termiczna i kompatybilność z instalacją
- Bufor a obieg równoległy i oddzielenie obiegów
- Magazyn energii i wpływ na zużycie
- Kiedy bufor nie jest konieczny, a kiedy warto go mieć
- Jak dobrać bufor: analiza przepływów i potrzeb budynku
- Jaki bufor do pompy ciepła 7 kW? Pytania i odpowiedzi
Poniższa tabela zbiera rekomendacje pojemności i przybliżone koszty dla pompy ciepła 7 kW; wartości są orientacyjne i służą porównaniu wariantów przy podejmowaniu decyzji.
| Scenariusz | Pojemność (L) | L/kW (orient.) | Cena (PLN) | Wymiary (Ø x H mm) ≈ | Zastosowanie |
|---|---|---|---|---|---|
| Minimalny | 50 | 7 | 400–800 | Ø400 x 650 | gdy instalacja ma dużą objętość znamionową |
| Standardowy (polecany) | 100 | 14 | 900–1 600 | Ø500 x 1 150 | stabilizacja odszraniania, redukcja cykli |
| Komfortowy | 150 | 21 | 1 300–2 200 | Ø550 x 1 300 | magazyn energii, wieloobiegowe systemy |
| Duży magazyn | 200 | 29 | 1 800–3 000 | Ø600 x 1 450 | łączenie ogrzewania i ciepłej wody użytkowej |
Z tabeli wynika prosty wniosek: dla pompy 7 kW punkt referencyjny to około 100 l — daje kompromis między ceną a zdolnością buforowania energii na czas odszraniania i krótkotrwałych skoków obciążenia. Mniejsze zbiorniki (50 l) sprawdzą się tylko, gdy instalacja emisji ciepła ma dużą własną objętość; większe (150–200 l) sens mają, gdy chcemy magazynować energię lub obsługiwać kilka obiegów jednocześnie.
Parametry bufora dla pompy 7 kW
Najważniejsze liczby na start: objętość, przepływ i przyłącza. Dla mocy 7 kW typowe przepływy zależą od założonego deltaT — przy ΔT = 5 °C przepływ ≈ 20 l/min, przy ΔT = 7 °C ≈ 14,3 l/min, przy ΔT = 10 °C ≈ 10 l/min; to pomaga dobrać średnicę przyłączy (zazwyczaj DN25–DN32 wystarcza). Ważne są także czujniki: przynajmniej dwa punkty pomiarowe (góra/dół) ułatwiają sterowanie i wykorzystanie stratygrafii w zbiorniku. Z technicznych parametrów zwracaj uwagę na ciśnienie robocze (zwykle 3 bar) i dopuszczalną temperaturę pracy, materiały (stal, stal emaliowana lub nierdzewna) oraz jakość izolacji — od tego będzie zależeć wielkość strat stojących.
Warto przeczytać także o Jaki bufor do pompy ciepła 10 kW
Objętość a odszranianie i stabilność pracy
Odszranianie to konkretny argument za buforem: pompa ciepła może tracić zdolność grzewczą na kilka minut podczas defrostu, więc wymagane jest źródło ciepła dla odbiorników. Energia dostępna w buforze oblicza się prosto: E[kWh] = V[L] × ΔT[K] × 0,001163. Przykład: 100 l z użytecznym ΔT = 5 K daje E ≈ 0,58 kWh, co przy mocy 7 kW wystarcza na około 5 minut pracy przy pełnym obciążeniu — dokładnie tyle, by pokryć typowy cykl odszraniania. Stąd praktyczna reguła: jeśli chcemy zapewnić kilka minut rezerwy, planujemy zbiornik rzędu 80–150 l dla pompy 7 kW.
Izolacja termiczna i kompatybilność z instalacją
Izolacja decyduje o stratach stojących i o tym, czy bufor będzie rzeczywiście ekonomicznym magazynem. Typowa grubość pianki poliuretanowej 50–100 mm redukuje straty do poziomu akceptowalnego; dla zbiornika 100 l orientacyjne straty stojące wynoszą rząd 0,5–1,5 kWh/dobę w zależności od jakości izolacji i różnicy temperatur. Do kompatybilności: sprawdź rozstaw przyłączy (z przodu, z boku), średnice (DN25/DN32), otwory na czujniki i ewentualne wymienniki wewnętrzne — jeśli bufor ma też podgrzewać ciepłą wodę, wymagane będą dodatkowe zasilania i zabezpieczenia antykorozyjne.
Bufor a obieg równoległy i oddzielenie obiegów
Gdy w instalacji występują obiegi o różnych przepływach (np. podłogówka i grzejniki), bufor może pełnić rolę hydraulicznego separatora, pozwalając utrzymać nominalny przepływ przez pompę ciepła niezależnie od chwilowych potrzeb odbiorników. Rozwiązanie to zmniejsza ryzyko pracy z nieprawidłowym ΔT i chroni sprężarkę przed częstymi załączeniami. W układach bardzo dynamicznych lepszym rozwiązaniem jest dedykowany separator hydrauliczny lub bufor o większej objętości; przy jednoczesnym sterowaniu strefami warto też dodać zawory mieszające i by-passy, by uniknąć negatywnych interakcji między obiegami.
Przeczytaj również o Schemat podłączenia pompy ciepła z buforem
Magazyn energii i wpływ na zużycie
Bufor to nie tylko stabilizacja, to też magazyn energii: 150 l przy ΔT = 10 K to około 1,74 kWh dostępnej energii (150 × 10 × 0,001163). Takie „poduszki” pozwalają ograniczyć częstotliwość rozruchów sprężarki i wyrównać chwilowe skoki zapotrzebowania, co przekłada się na mniejsze zużycie mechaniczne i lepszą efektywność COP w krótkich cyklach. Koszt dodatkowego bufora (100–1 600 PLN za 100 l) można porównać z oszczędnościami: przy pewnym modelu użytkowania redukcja cykli i lepsza efektywność mogą zwrócić się w kilkuletnim horyzoncie, ale tu wiele zależy od czasu pracy urządzenia i struktury zużycia energii.
Kiedy bufor nie jest konieczny, a kiedy warto go mieć
Bufor nie jest obowiązkowy, gdy całkowita objętość instalacji (rury + wymienniki) jest wystarczająca i wynosi co najmniej około 10–15 l/kW — dla 7 kW oznacza to 70–105 l. Gdy ten warunek jest spełniony i sterowanie pompy umożliwia ochronę przed częstym cyklem, dodatkowy zbiornik może być zbędny. Natomiast warto go mieć, gdy mamy mało wody w instalacji, gdy system obsługuje wiele obiegów, gdy wymagamy magazynowania energii lub gdy chcemy wyraźnie zmniejszyć liczbę załączeń pompy — typowe scenariusze: modernizacja starego domu, łączenie ogrzewania i ciepłej wody, czy praca przy niskich temperaturach z częstymi cyklami odszraniania.
Jak dobrać bufor: analiza przepływów i potrzeb budynku
Dobór zaczynamy od danych: mocy grzewczej (7 kW), typu odbiorników i preferowanego ΔT. Następnie liczymy przepływ Q̇ = P / (cp × ΔT) i oceniamy objętość istniejącej wody w instalacji; potem decydujemy o czasie rezerwy potrzebnej na odszranianie lub wyrównanie obciążeń. Na końcu sprawdzamy kompatybilność przyłączy i izolację, a także koszty i miejsce montażu.
Podobny artykuł Schemat podłączenia bufora do pompy ciepła
- Oblicz właściwy przepływ: dla ΔT = 5 °C → ≈ 20 l/min.
- Określ pożądaną rezerwę czasową (np. 5–10 min) i oblicz energię E = moc × czas (kWh).
- Policz objętość: V[L] = E[kWh] / (ΔT[K] × 0,001163).
- Skontroluj istniejącą objętość instalacji; jeżeli >= 10–15 l/kW, bufor może być mniejszy.
- Wybierz zbiornik z odpowiednimi przyłączami, izolacją 50–100 mm i miejscem na czujniki.
Jaki bufor do pompy ciepła 7 kW? Pytania i odpowiedzi
-
Czy bufor jest niezbędny w układzie pompy ciepła 7 kW?
Bufor nie jest niezbędny, ale w wielu układach znacznie poprawia stabilność i oszczędność. Jest szczególnie wskazany, gdy objętość wody w instalacji jest niewystarczająca do efektywnego odszraniania i pracy pompy ciepła.
-
Jakie parametry bufora są najważniejsze przy pompie 7 kW?
Najważniejsze parametry to objętość (pojemność odpowiednia do zapotrzebowania), izolacja termiczna, kompatybilność z instalacją i źródłem ciepła, a także sposób połączeń (równoległe/oddzielne obiegi) oraz możliwość magazynowania energii dla stabilnego przepływu.
-
Kiedy warto zrezygnować z bufora?
Gdy instalacja zapewnia wystarczający zapas wody, stabilny przepływ i nie generuje nadmiernych zmian w pracy sprężarki. W takich przypadkach bufor może być zbędny, choć często jego obecność nadal pomaga w ochronie układu i stabilnym dopływie wody.
-
Jak dobrać optymalny bufor dla pompy 7 kW?
Warto przeprowadzić analizę przepływów, zapotrzebowania na energię oraz charakterystyki użytkowania budynku (odbiorniki, czas pracy, sezon). Uwzględnij objętość, izolację, kompatybilność z układem i możliwość separacji obiegów przy połączeniach równoległych, aby zapewnić stabilny dopływ i efektywną pracę.
