Źle poprowadzona instalacja centralnego ogrzewania potrafi zemścić się po pierwszej zimie: grzejniki w sypialni ledwo ciepłe, łazienka jak lodówka, a w rurach słychać bulgotanie i stukanie. Błędy w trasowaniu, doborze średnicy czy kompensacji wydłużeń termicznych generują straty ciepła sięgające 10-30%, a w skrajnych przypadkach prowadzą do pęknięć i zalań. Samodzielne planowanie trasy rur do grzejników ma sens przy niewielkich remontach i prostych układach, lecz nowa budowa czy gruntowna modernizacja wymaga projektu zgodnego z PN-EN 12828 oraz nadzoru instalatora z uprawnieniami G1. Poniżej znajdziesz konkretne parametry, mechanizmy fizyczne stojące za każdym zaleceniem oraz checklistę, która pozwoli ci zrozumieć, co dokładnie dzieje się w ścianie twojego domu.

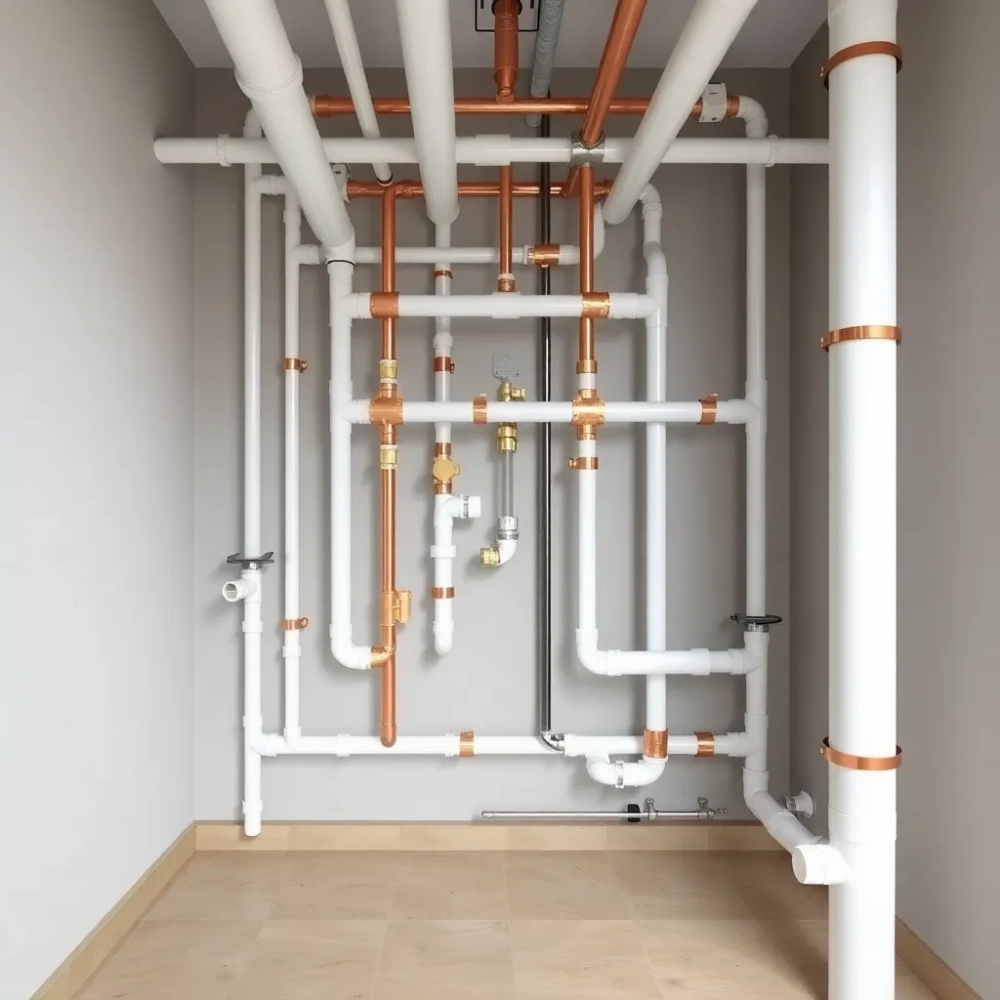

Jak rozłożyć rury do grzejników

Dobór materiału i średnicy rur do centralnego ogrzewania

Wybór materiału rur to pierwsza decyzja, która rzutuje na trwałość, koszt i komfort eksploatacji całej instalacji. Miedź, PEX/AI/PEX, polipropylen (PP), stal oraz rury wielowarstwowe różnią się nie tylko ceną, lecz przede wszystkim sposobem reakcji na temperaturę, ciśnienie i kontakt z innymi metalami. Zanim wydasz kilka tysięcy złotych, porównaj kluczowe parametry.

MateriałTemp. pracy (ciągła / maks.)Ciśnienie roboczeŻywotnośćOdporność na korozjęDyfuzja tlenuCena orientacyjna (zł/mb, 2025)
Miedź95°C / 110°Cdo 16 bar50+ latwysoka (ale wrażliwa na amoniak)brak45-90
PEX/AI/PEX (wielowarstwowa)95°C / 110°Cdo 10 bar50 latbardzo wysokabrak (warstwa aluminium)12-28
Stal czarna (spawana)120°Cdo 16 bar30-50 latniska (rdzewienie)brak18-35
PP (polipropylen)70°C / 95°Cdo 10 bar25-40 latbardzo wysokawysoka (wymaga anody)6-14
Stal nierdzewna karbowana110°Cdo 16 bar50+ latbardzo wysokabrak40-75

Do nowej budowy z układem rozdzielaczowym najczęściej wybiera się rury PEX/AI/PEX o średnicy 16×2 lub 20×2 mm. Aluminium w środku blokuje dyfuzję tlenu, który w kontakcie ze stalowymi elementami kotła i grzejników wywołuje korozję wżerową. Właśnie dlatego PP bez bariery tlenowej stosuje się wyłącznie w instalacjach ze stalowymi grzejnikami i pompami z anodą, albo wymaga obiegu zamkniętego z częstym uzupełnianiem wody.

Miedź sprawdza się w remontach starych instalacji ze stali, ponieważ jej cienkie ścianki (0,8-1 mm dla 15 mm) pozwalają wcisnąć rurę w istniejące bruzdy. Łączniki mosiężne eliminują ryzyko korozji kontaktowej, o ile woda ma pH 7,5-9,0 i nie zawiera amoniaku (rzadko spotykany w domowych warunkach).

Stal czarna pozostaje domeną dużych instalacji w piwnicach i kotłowniach, gdzie liczy się odporność mechaniczna i niski współczynnik rozszerzalności. Jej montowanie wymaga spawania lub gwintowania, co podnosi koszt robocizny. W domach jednorodzinnych ustąpiła miejsca rozwiązaniom elastycznym.

Przy doborze średnicy kluczowe jest dopasowanie do mocy grzejnika i długości obiegu. Obieg o mocy do 1,5 kW i długości do 20 m obsłuży rura 16×2 mm. Powyżej 2,5 kW lub 30 m przejście na 20×2 mm staje się koniecznością, bo zbyt mały przekrój wymusza turbulentny przepływ, szumy i nierównomierne grzanie. Fizyka jest prosta: spadek ciśnienia rośnie z kwadratem prędkości przepływu.

Nie stosuj PP bez bariery tlenowej w układach z aluminiowymi grzejnikami i kotłami stalowymi. Dyfuzja tlenu przez ściankę rury spowoduje w ciągu 3-5 lat korozję wżerową wymiennika kotła. To najczęstsza przyczyna awarii pomp ciepła w źle zaprojektowanych instalacjach.

Tabela doboru średnicy rury do mocy grzejnika

Moc grzejnika (ΔT 50K)Długość obiegu do 20 mDługość obiegu 20-40 mDługość obiegu powyżej 40 m
do 1,5 kW16×2 mm16×2 mm20×2 mm
1,5-2,5 kW16×2 mm20×2 mm20×2 mm
2,5-3,5 kW20×2 mm20×2 mm25×2,5 mm
powyżej 3,5 kW20×2 mm25×2,5 mm25×2,5 mm lub 32×3 mm

Rozdzielacz czy trójnik: który system rur CO sprawdzi się u ciebie

System trójnikowy to klasyka: rury biegną sekwencyjnie od grzejnika do grzejnika, a każde odgałęzienie realizowane jest przez trójnik wmurowany w ścianę. Rozdzielaczowy (grzejnikowy) zakłada szafkę z belkami zasilającą i powrotną, od których do każdego grzejnika prowadzi osobna para rur bez żadnych połączeń pośrednich. Wybór wpływa na komfort regulacji, koszt materiału i ergonomię montażu.

Trójnikowy układ kiedy wybrać

System trójnikowy zużywa mniej rur (nawet o 30-40% mniej niż rozdzielaczowy) i nie wymaga szafki rozdzielaczowej. Sprawdza się w remontach, gdzie trudno poprowadzić dwie osobne rury do każdego grzejnika, oraz w małych domach o zwartej bryle. Problem pojawia się przy regulacji: najdalszy grzejnik dostaje zawsze mniej wody niż pierwszy, bo opory rosną wzdłuż obiegu. Rozwiązaniem są zawory równoważące i termostaty z przedsprężyną, ale ich strojenie wymaga wiedzy i manometru.

Uwaga! W układzie trójnikowym z więcej niż 6 grzejnikami na jednym obiegu bez regulacji różnica temperatur między pierwszym a ostatnim grzejnikiem potrafi przekroczyć 8-10°C. To dyskomfort i strata pieniędzy, bo przegrzewane pomieszczenia trzeba wietrzyć.

Rozdzielaczowy układ kiedy wybrać

System rozdzielaczowy gwarantuje identyczny przepływ do każdego grzejnika niezależnie od jego położenia w domu. Każda pętla ma własny zawór regulacyjny na rozdzielaczu, co pozwala precyzyjnie zrównoważyć instalację i utrzymać ΔT 10-20 K (różnicę między zasilaniem a powrotem). To standard w energooszczędnych domach pasywnych i budynkach z pompą ciepła, gdzie niska temperatura wody wymaga dokładnej regulacji.

Koszt wzrasta o długość rur (średnio 8-15 m więcej na grzejnik) oraz cenę szafki i rozdzielacza z zaworami (300-800 zł za komplet 6-10 obwodów). Za to montaż jest szybszy: nie trzeba lutować trójników w ścianie, a ewentualna awaria dotyczy wyłącznie jednego obiegu, który łatwo odciąć i wymienić.

Układ mieszany

W praktyce często spotyka się piętro górne na rozdzielaczu, a parter na trójniku albo kombinację z rozdzielaczem kondygnacyjnym w szachcie instalacyjnym. Taki układ łączy niższy koszt materiału z wygodą regulacji kluczowych pomieszczeń (salon, sypialnie). Warunek: na każdą kondygnację potrzebny osobny obieg z pompą lub zaworem trójdrożnym.

Kiedy wybrać trójnik

Remont, mała liczba grzejników (do 6), niski budżet, konieczność prowadzenia rur w istniejących bruzdach.

Kiedy wybrać rozdzielacz

Nowa budowa, więcej niż 6 grzejników, pompa ciepła lub niskotemperaturowy kocioł, wymagana precyzyjna regulacja.

Próba ciśnieniowa i najczęstsze błędy przy prowadzeniu rur CO

Samo poprowadzenie rur do grzejników to połowa sukcesu. Próba ciśnieniowa wykrywa nieszczelności w połączeniach, zanim ściany zostaną zakryte tynkiem. Procedura opisana w PN-EN 12828 wymaga ciśnienia 1,5× ciśnienia roboczego, ale nie mniej niż 2 bar i nie więcej niż 6 bar dla instalacji domowych.

Procedura próby ciśnieniowej

Przed napełnieniem instalacja musi być wypełniona wodą i odpowietrzona. Pompę ciśnieniową podłącza się do zaworu najbliżej kotła, manometr powinien mieć dokładność 0,1 bar. Ciśnienie podnosi się stopniowo: najpierw 0,5 bar, kontrola 15 minut, potem 1,0 bar, kolejna kontrola. Po osiągnięciu ciśnienia próbnego instalację obserwuje się przez 30 minut. Dopuszczalny spadek to 0,2 bar. Wynik odnotowuje się w protokole odbioru.

Po próbie ciśnieniowej następuje płukanie instalacji wodą z prędkością co najmniej 0,5 m/s, aż do uzyskania czystej wody wypływającej z zaworu spustowego. Płukanie usuwa opiłki, resztki topnika i zanieczyszczenia montażowe, które w przeciwnym razie osadzają się w filtrach i zaworach termostatycznych.

Najczęstsze błędy przy rozłożeniu rur do grzejników

1. Mieszanie metali bez separatorów. Łączenie rury miedzianej z aluminiowym grzejnikiem bez zaworu stopowego lub odcinka stalowego tworzy ogniwo galwaniczne, które w ciągu kilku lat wytrawi aluminium. Separator lub wkładka ze stali nierdzewnej przerywa obieg elektronów i zapobiega korozji.

2. Ostre łuki zamiast łagodnych. Minimalny promień gięcia rury PEX/AI/PEX to 5× średnica zewnętrzna. Zagięcie 90° na ostro spłaszcza przekrój, zwiększa opory i tworzy miejsce kumulacji osadów. Prawidłowe łuki wykonuje się kolanami 90° lub sprężyną do gięcia.

3. Brak kompensacji wydłużeń termicznych. Rura PEX przy ΔT 50 K wydłuża się o około 1,3 mm na metr bieżący. 20-metrowy obieg rośnie więc o 26 mm. Bez kompensatora U-kształtnego lub naturalnego załamania trasy naprężenia przenoszą się na połączenia i zawory, prowadząc do rozszczelnień.

4. Za małe spadki lub ich brak. Instalacja grawitacyjna (rzadko dziś stosowana) wymaga spadku 0,3-0,5% w kierunku źródła ciepła. W układach pompowych spadki nie są konieczne, ale punkty odpowietrzania w najwyższych miejscach trasy obowiązkowe. Bez nich powietrze blokuje przepływ.

5. Mocowanie uchwytów zbyt rzadko. Odstęp uchwytów dla rury 16 mm to maksymalnie 1,0 m w pionie i 0,5 m w poziomie. Przy większych średnicach (25-32 mm) dochodzi do 1,5 m w pionie. Zbyt luźna rura wibruje przy przepływie, hałasując w ścianach.

6. Brak izolacji termicznej w stropach i ścianach zewnętrznych. Nieizolowana rura w stropie międzykondygnacyjnym traci 10-15 W na metr, co w skali 20 m obiegu daje 200-300 W strat. Otulina z pianki PE o grubości 13 mm dla średnicy 16 mm i 19 mm dla średnicy 20 mm wystarcza w ogrzewanych pomieszczeniach; w nieogrzewanych piwnicach i garażach wymagana grubość rośnie do 25-32 mm.

7. Prowadzenie rur w posadzce bez osłon. Rura PEX/AI/PEX w wylewce powinna być owinięta peszelem lub umieszczona w rurze osłonowej. Bez tego kontakt z ostrymi krawędziami styropianu lub zbrojenia może mechanicznie uszkodzić ściankę podczas eksploatacji.

8. Zapominanie o punktach stałych. Uchwyt stały (punkt stały) przy trójniku lub kolanie blokuje ruch termiczny i kierunkuje wydłużenie w stronę kompensatora. Bez niego cały odcinek "pływa", naprężając połączenia.

9. Użycie niewłaściwych złączek. Złączki skręcane do PEX/AI/PEX wymagają kalibracji i fazowania, inaczej o-ring nie uszczelni. Złączki zaprasowywane (press) są szybsze i pewniejsze, ale wymagają odpowiednich szczęk i prasy. Mieszanie systemów różnych producentów w obrębie jednej złączki to proszenie się o awarię.

10. Brak próby ciśnieniowej przed tynkowaniem. Murarz zakrywa bruzdy, a po kilku miesiącach wychodzi, że połączenie przy grzejniku kapie. Koszt rozbiórki tynku i diagnostyki wielokrotnie przewyższa cenę 30-minutowej próby.

Checklist przed zakryciem instalacji

  • Trasa zgodna z projektem, brak kolizji z instalacją elektryczną (minimum 10 cm odstępu)
  • Uchwyty co 0,5-1,5 m zależnie od średnicy i pozycji
  • Punkty stałe przy trójnikach i zaworach
  • Kompensatory U-kształtne na długich odcinkach prostych (powyżej 8 m)
  • Izolacja termiczna w stropach, ścianach zewnętrznych i pomieszczeniach nieogrzewanych
  • Odpowietrzniki automatyczne w najwyższych punktach każdego obiegu
  • Próba ciśnieniowa z protokołem (1,5× ciśnienia roboczego, 30 min, spadek poniżej 0,2 bar)
  • Płukanie instalacji do czystej wody
  • Zdjęcia inwentaryzacyjne trasy przed tynkowaniem

Modernizacja: wymiana starych rur na nowe

W domach z lat 90. standardem były rury stalowe łączone na gwint lub spawane. Po 25-30 latach korozja zwęża przekrój, a kamień kotłowy osadza się w kolanach. Modernizacja polega na wymianie pionów i gałązek na PEX/AI/PEX 16×2 lub 20×2 mm z zachowaniem dotychczasowych grzejników, o ile ich stan techniczny pozwala.

Koszt wymiany rur w domu 120 m² to 8-18 tys. zł w zależności od regionu i zakresu (same gałązki, czy pełna instalacja z rozdzielaczem). Do tego dochodzi robocizna: 80-140 zł/mb za montaż z bruzdowaniem, 40-70 zł/mb za prowadzenie w listwach przypodłogowych. Remont zwraca się w 5-8 lat dzięki obniżeniu temperatury zasilania o 5-8°C i likwidacji strat cieplnych na skorodowanych odcinkach.

Jak trasa wpływa na moc grzejnika

Długość rury, liczba kolan i średnica bezpośrednio przekładają się na opory hydrauliczne, a te na przepływ masowy wody. Grzejnik o mocy znamionowej 1500 W przy ΔT 50 K potrzebuje przepływu około 130 kg/h. Jeśli opory rury i zaworu termostatycznego przekroczą 20 kPa, pompa nie jest w stanie przepchnąć wymaganej ilości wody, a grzejnik oddaje wtedy 70-80% mocy znamionowej.

Dlatego przy długich obiegach (powyżej 25 m) warto zwiększyć średnicę do 20×2 mm albo zastosować rurę o większym przekroju wewnętrznym. Zasada jest prosta: większa średnica to mniejsza prędkość przepływu, mniejsze opory i niższy poziom hałasu. Jednocześnie trasa powinna omijać pomieszczenia o niższej temperaturze (garaż, spiżarnia) i prowadzić najkrótszą drogą z kotła do grzejnika.

Prawidłowe rozłożenie rur do grzejników to wypadkowa trzech czynników: doboru materiału i średnicy, wyboru systemu (trójnikowy lub rozdzielaczowy) oraz starannego montażu z kompensacją wydłużeń, izolacją i próbą ciśnieniową. Każdy etap ma swoje uzasadnienie w fizyce przepływu i rozszerzalności cieplnej, a zaniedbanie któregokolwiek z nich skraca żywotność instalacji i podnosi koszty eksploatacji. Zanim ekipa zacznie kuć bruzdy, sprawdź projekt pod kątem średnic, spadków i lokalizacji kompensatorów.

Jeśli planujesz remont lub budowę, skorzystaj z darmowego kalkulatora doboru średnic rur CO lub skonsultuj trasę z certyfikowanym instalatorem (uprawnienia G1 w zakresie sieci i instalacji sanitarnych). Dobrze zaprojektowana instalacja centralnego ogrzewania pracuje bezobsługowo przez 30-50 lat, a każdy złoty wydany na staranność projektu zwraca się wielokrotnie w niższych rachunkach za gaz i prąd.
