PEX 16 czy 20 do grzejników? Sprawdź, zanim dobierzesz średnicę

Wybór między rurą PEX 16 a PEX 20 do grzejnika wcale nie musi kosztować snu z powiek. Krótka odpowiedź brzmi: PEX 16 wystarcza do mniejszych grzejników o mocy do około 2 kW, PEX 20 przejmuje wszystko powyżej tej granicy lub instalacje z długimi obiegami. Reszta to fizyka przepływu, która raz zrozumiana pozwala dobrać średnicę w dwie minuty, bez zgadywania i bez powtarzania cudzych błędów.

• Jaka średnica PEX do grzejnika o danej mocy
• PEX 16 vs PEX 20 różnice w przepływie i ΔT
• Najczęstsze błędy przy doborze średnicy rury do grzejnika
• Reguły kciuka dla typowych sytuacji
• Schemat ideowy instalacji z rozdzielaczem

Jaka średnica PEX do grzejnika o danej mocy

Moc grzejnika to pierwszy parametr, jaki trzeba znać, zanim w ogóle ruszy się do sklepu po rurę. Wyrażana w watach, najczęściej od 500 W do ponad 3 kW w typowym mieszkaniu, dyktuje ilość wody, jaka musi przepłynąć przez żebra, żeby oddać zaplanowaną energię. Im więcej watów, tym więcej litrów na minutę, tym większe minimalne światło rury.

Drugi parametr to różnica temperatur ΔT między zasilaniem a powrotem. W niskotemperaturownych instalacjach pomp ciepła ΔT wynosi zaledwie 5-10°C, w kotłach kondensacyjnych 15-20°C, a w starszych kotłach na węgiel czy pellet potrafi sięgać nawet 25°C. Ten sam grzejnik przy ΔT 10°C potrzebuje dwa razy większego przepływu niż przy ΔT 20°C, bo fizycznie mniejsza różnica temperatur wymusza transport większej masy wody, żeby odprowadzić tę samą ilość ciepła.

Trzeci czynnik to prędkość przepływu, którą normy i praktyka ograniczają do przedziału 0,3-0,7 m/s. Poniżej 0,3 m/s woda zaczyna się stratifikować, czyli warstwować, a grzejnik grzeje nierównomiernie. Powyżej 0,7 m/s pojawia się szum, drgania i przyspieszone zużycie armatury. Wartość 0,5 m/s to najczęstszy kompromis projektowy cicho, sprawnie, bezawaryjnie.

Długość obiegu ma znaczenie, bo każdy metr rury to strata ciśnienia wyrażana w paskalach. Przy trasie poniżej 10 metrów ta strata bywa pomijalna, ale powyżej 15 metrów potrafi zjeść nawet 30% wydajności pompy. Dlatego przy długich obiegach, prowadzonych w podłodze lub wzdłuż ścian, projektanci skłaniają się ku większej średnicy, żeby zmniejszyć opory.

Norma PN-EN ISO 15875, regulująca systemy rur PEX w instalacjach ciepłej i zimnej wody, nie narzuca sztywnych średnic dla poszczególnych mocy. Pozostawia dobór projektantowi, sugerując jedynie zachowanie dopuszczalnych prędkości i temperatur. To właśnie ta elastyczność sprawia, że instalatorzy polegają na sprawdzonych regułach kciuka i tabelach przepływu.

Tabela progów mocy

Progi w tabeli opierają się na uproszczonym wzorze Q = m·c·ΔT, gdzie Q to moc w watach, m to masowy przepływ wody, c to ciepło właściwe (4190 J/kg·K), a ΔT to różnica temperatur. Wystarczy podstawić wartości, żeby zobaczyć, dlaczego niskie ΔT windowe wymusza większe średnice większe m oznacza większą objętość wody, a ograniczona prędkość wymusza większe światło rury.

PEX 16 vs PEX 20 różnice w przepływie i ΔT

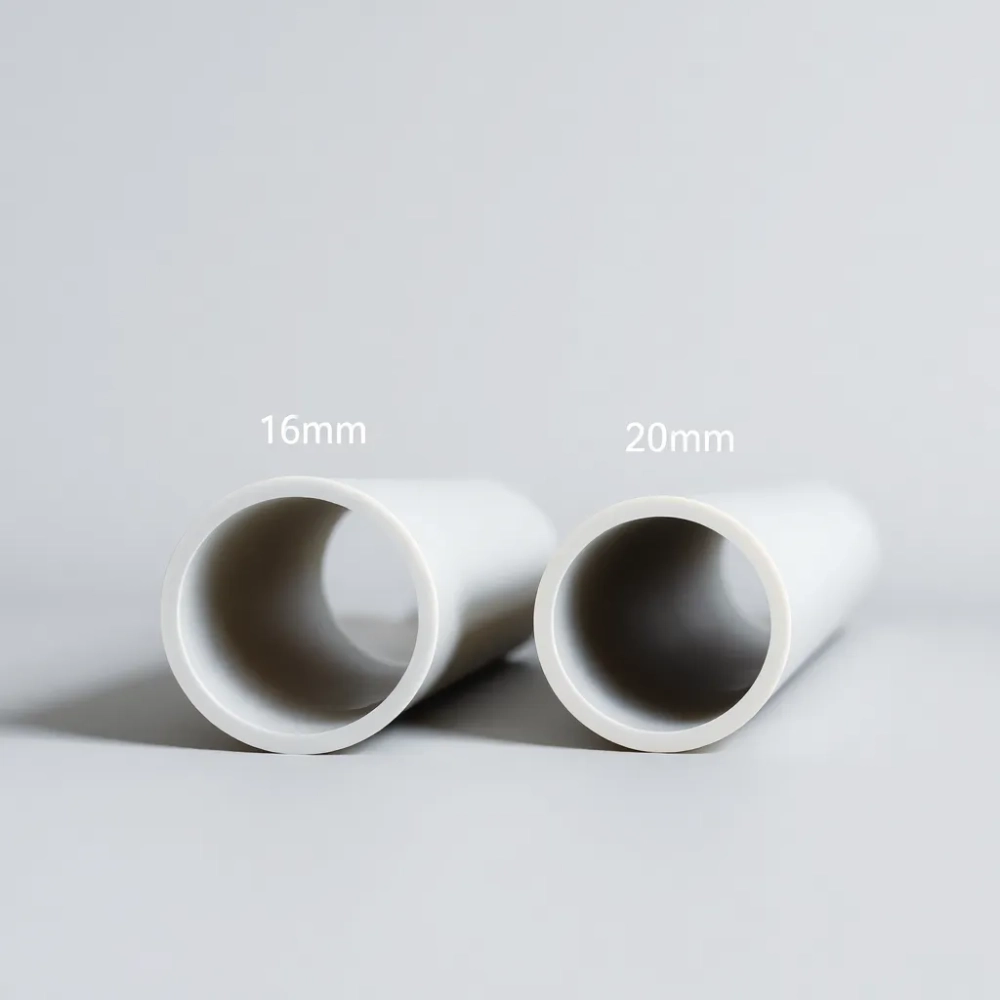

Rura PEX 16 ma średnicę wewnętrzną około 12 mm, PEX 20 około 16 mm. Ta pozornie niewielka różnica czterech milimetrów zmienia pole przekroju o ponad 70%, bo pole rośnie z kwadratem promienia. W praktyce PEX 20 potrafi przepuścić niemal dwukrotnie więcej wody przy tej samej prędkości, co bezpośrednio przekłada się na obsługiwaną moc grzejnika.

Porównanie techniczne obu średnic

Asymetria hydrauliczna to cichy wróg instalacji, w której część grzejników dostaje PEX 16, a część PEX 20 bez przemyślenia bilansu. Różne opory powodują, że pompa tłoczy wodę głównie tam, gdzie opór jest mniejszy, a grzejniki na PEX 16 bywają chłodne. Rozwiązaniem jest albo jednolita średnica w całej sekcji, albo precyzyjne ustawienie zaworów równoważących.

Koszt rury to kolejny argument, który łatwo przecenić. PEX 20 bywa droższe o 15-25% za metr bieżący, ale przy typowej instalacji 10 grzejników różnica w materiale rzadko przekracza kilkaset złotych. Wobec ryzyka szumu, niedogrzania i konieczności poprawek to inwestycja, która zwraca się przy pierwszej awarii po sezonie grzewczym.

Najczęstsze błędy przy doborze średnicy rury do grzejnika

Zbyt mała średnica w stosunku do mocy grzejnika to klasyczny grzech instalatorski, którego skutki pojawiają się dopiero zimą. Pompa próbuje przepchnąć zbyt dużą masę wody przez zbyt wąskie światło, prędkość rośnie powyżej 0,7 m/s, a w rurze zaczynają się kawitacje i szum. Grzejnik wprawdzie grzeje, ale przy znacznie wyższym zużyciu energii przez pompę i wyraźnie słyszalnym gwizdzie w ścianach.

Prędkość wody powyżej 0,7 m/s to gwarancja hałasu w instalacji i przyspieszonej erozji armatury. Sygnał ostrzegawczy to szum pojawiający się po otwarciu zaworu termostatycznego, zwłaszcza na najdalszym grzejniku.

Zbyt duża średnica działa odwrotnie, ale nie mniej destrukcyjnie. Woda płynie tak wolno, że jej temperatura wyrównuje się zanim dotrze do żeber grzejnika. Grzejnik staje się letni, a pokój nie osiąga zadanej temperatury, mimo że kocioł pracuje na pełnej mocy. Dodatkowo niska prędkość sprzyja osadzaniu się kamienia i mułu, szczególnie w twardej wodzie.

Mieszanie średnic bez analizy hydraulicznej to trzeci częsty błąd. Instalator prowadzi PEX 20 do głównego rozdzielacza, a od niego odchodzą gałązki PEX 16 do poszczególnych grzejników. Jeśli gałązek jest dużo i mają różne długości, pompa nie jest w stanie równomiernie obsłużyć wszystkich obiegów. Efekt: część grzejników grzeje mocno, część ledwo ciepła, a użytkownik kręci głową nad dziwnym zachowaniem termostatów.

Ignorowanie długości obiegu to błąd projektowy, który ujawnia się po pierwszym sezonie grzewczym. Rura PEX 16 o długości 25 metrów przy przepływie 0,08 l/s generuje stratę ciśnienia, która potrafi zjeść połowę wydajności typowej pompy. Rozwiązanie jest proste: skrócić trasę, powiększyć średnicę do PEX 20 albo zamontować pompę o wyższym podnoszeniu.

Niedopasowanie średnicy do źródła ciepła bywa szczególnie dotkliwe przy pompach ciepła. Ich charakterystyka wymusza ΔT rzędu 5-10°C, co oznacza konieczność dużych przepływów przy niskich temperaturach. Rura PEX 16 w takim układzie szybko okazuje się za mała, a objawy niedogrzania pojawiają się przy każdym mrozie poniżej minus dziesięciu.

Checklist przed zakupem rur

• sprawdzona moc każdego grzejnika w watach
• znana temperatura zasilania i powrotu (ΔT)
• zmierzona długość każdego obiegu
• sprawdzona wydajność pompy obiegowej
• uwzględnione przyszłe rozbudowy instalacji

Reguły kciuka dla typowych sytuacji

Poniższe progi wynikają z doświadczeń tysięcy instalacji i pozwalają podjąć decyzję bez skomplikowanych obliczeń. Przy ΔT 20°C i obiegu krótszym niż 15 metrów PEX 16 obsłuży grzejniki do 2 kW, czyli typowe grzejniki płytowe 60×80 cm oraz większość grzejników drabinkowych. Powyżej 2 kW przy tej samej różnicy temperatur bezpieczniej sięgnąć po PEX 20, szczególnie jeśli grzejnik stoi na końcu obiegu.

Przy ΔT 10°C, charakterystycznym dla pomp ciepła, granica przesuwa się w dół. PEX 16 wystarcza do grzejników do 1 kW, a każdy większy wymaga PEX 20. W domach z pompą ciepła warto też rozważyć PEX 25 dla najdłuższych obiegów, bo dodatkowy zapas przekłada się na cichą pracę i mniejsze obciążenie sprężarki.

Obiegi powyżej 15 metrów to osobna kategoria, w której średnica PEX 20 staje się standardem niezależnie od mocy. Straty ciśnienia w długim wężu potrafią zniweczyć każdą oszczędność na materiale, a cicha praca instalacji to coś, czego nie da się docenić przed pierwszą nocą z nowym ogrzewaniem.

Kiedy NIE stosować PEX 16

Przy ΔT poniżej 10°C, w instalacjach z kotłami na pellet bez buforowania, a także w obiegach dłuższych niż 15 metrów. PEX 16 nie jest też dobrym wyborem do grzejników łazienkowych zintegrowanych z ogrzewaniem podłogowym, bo wymagałoby zbyt agresywnej regulacji temperatury wody.

Kiedy NIE stosować PEX 20

W bardzo krótkich obiegach do kompaktowych grzejników drabinkowych w małych łazienkach. Tam PEX 16 zajmuje mniej miejsca w ścianie, łatwiej się gnie i kosztuje mniej. Różnica hydrauliczna jest pomijalna przy przepływie nieprzekraczającym 0,05 l/s.

Zasada praktyczna: jeśli wahasz się między PEX 16 a PEX 20, a długość obiegu przekracza 10 metrów, wybierz PEX 20. Koszt różnicy jest minimalny, a spokój gwarantowany na lata.

Schemat ideowy instalacji z rozdzielaczem

Typowa instalacja z rozdzielaczem składa się z pionu zasilającego, rozdzielacza z zaworami regulacyjnymi oraz gałązek do poszczególnych grzejników. Średnica gałązek zależy od mocy odbiornika, a średnica głównego przewodu od sumy przepływów. Jeśli suma przekracza 0,5 l/s, warto przejść z PEX 20 na PEX 25 na odcinku od źródła ciepła do rozdzielacza, żeby ograniczyć straty.

Wartości na wykresie odpowiadają maksymalnej mocy, jaką dana średnica przeniesie przy zachowaniu prędkości poniżej 0,7 m/s. Przy ΔT 20°C PEX 16 ma wyraźny sufit około 2,3 kW, którego nie przeskoczy żadna pompa. PEX 20 przy tym samym ΔT obsłuży do 4 kW, a przy ΔT 10°C spada do 2 kW to bezpośredni skutek prawa fizyki, nie ograniczenie producenta.

Klucz do prawidłowego doboru średnicy PEX do grzejnika to sekwencja trzech kroków. Najpierw ustal moc grzejnika i różnicę temperatur ΔT w Twojej instalacji. Potem sprawdź długość obiegu, bo ona decyduje o stratach ciśnienia. Na koniec zweryfikuj, czy pompa obiegowa ma wystarczające rezerwy przy wybranej średnicy. Dopiero po tych trzech krokach sięgaj po konkretną rurę.

Jeśli moc nie przekracza 2 kW, instalacja ma standardowe ΔT 20°C i obieg poniżej 15 metrów, PEX 16 to wybór wystarczający. W każdym innym przypadku, a zwłaszcza przy pompach ciepła i długich trasach, PEX 20 okaże się bezpieczniejszą opcją. Różnica w cenie materiału jest minimalna, a spokój eksploatacji nieporównywalnie większy.

Stosując te reguły, dobór średnicy rury PEX do grzejnika przestaje być loterią, a staje się świadomą decyzją opartą na fizyce przepływu i konkretnych parametrach instalacji. W razie wątpliwości pytaj w komentarzach o swój przypadek podaj moc grzejnika, źródło ciepła i przybliżoną długość obiegu, a doradzę optymalną średnicę.
