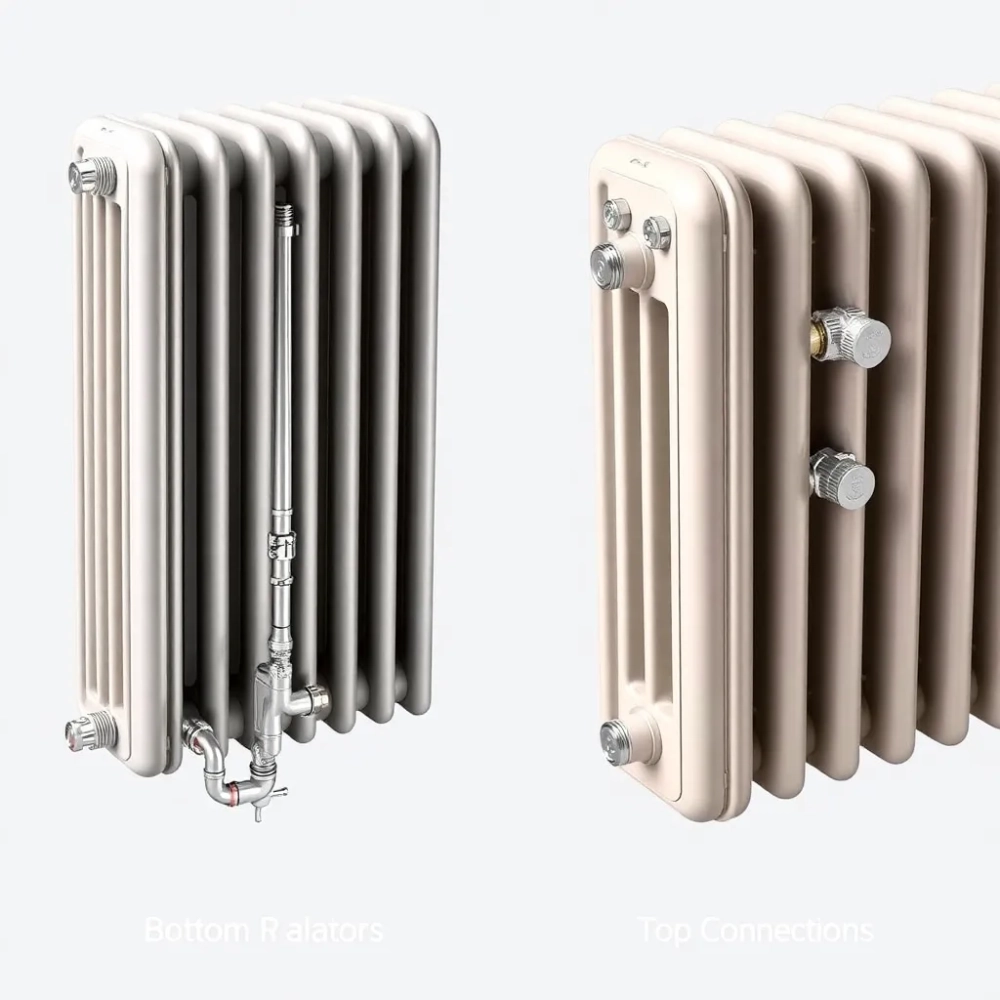

Zasilanie grzejnika od dołu czy od góry? Sprawdź, co daje lepszą wydajność

Masz przed sobą grzejnik, dwa wyjścia rur i w głowie jedno pytanie: zasilanie grzejnika od dołu czy od góry da lepszy efekt? To nie jest wybór kosmetyczny. Kierunek podłączenia zmienia sposób, w jaki czynnik grzewczy przepływa przez komorę grzejnika, a przez to wpływa na równomierność oddawania ciepła, szumy w instalacji i trwałość zaworów. Poniżej znajdziesz pełne, techniczne wyjaśnienie obu wariantów, konkretne rekomendacje dla instalacji otwartej i zamkniętej oraz instrukcję montażu, która oszczędzi Ci wizyty hydraulika po roku.

• Podłączenie dolne grzejnika i jego skuteczność
• Podłączenie boczne grzejnika zasilanie u góry czy u dołu
• Podłączenie krzyżowe kiedy zasilanie od dołu nie wystarcza
• Jak prawidłowo podłączyć grzejnik krok po kroku
• Najczęstsze błędy przy wyborze strony zasilania
• Dobór zaworu do instalacji otwartej i zamkniętej
• Checklista przed uruchomieniem

Podłączenie dolne grzejnika i jego skuteczność

Przyłącze dolne oznacza, że oba króćce wychodzą z dolnej części grzejnika i biegną w stronę posadzki. Zasilanie wchodzi z jednej strony, powrót wychodzi z drugiej, a woda musi pokonać całą wysokość komory grzewczej, zanim odda ciepło do pomieszczenia. Ten układ jest popularny w nowym budownictwie, bo pozwala ukryć rury w warstwie wylewki lub w listwach przypodłogowych.

Skuteczność zależy od tego, czy producent zastosował wewnętrzny rozprowadnik. W tańszych grzejnikach z płaskim rdzeniem woda płynie górą i dołem niemal równolegle, więc górna część komory potrafi być chłodniejsza nawet o 4-6°C względem środka. W modelach z wbudowanym kanałem zwrotnym (tzw. układ kaskadowy) różnica spada do 1-2°C, co przekłada się na realny zysk cieplny rzędu 5-8% przy identycznym przepływie.

Przy doborze średnicy warto trzymać się zasady 15 mm dla grzejników o mocy do 1500 W oraz 18-20 mm powyżej tej wartości. Zbyt mały przekrój wymusza turbulentny przepływ, a wtedy zawór termostatyczny zaczyna szumieć. Norma PN-EN 442-2 dopuszcza odchylenie temperatury powrotu od zasilania w zakresie 10-20°C dla instalacji pompowych; jeśli różnica jest niższa, grzejnik pracuje na granicy przegrzania i zużywa więcej gazu niż potrzebuje.

Sprawdza się w instalacjach zamkniętych z pompą o stałym wydatku, w domach pasywnych i tam, gdzie estetyka wymaga ukrycia pionów. Nie sprawdza się przy bardzo długich grzejnikach (powyżej 1800 mm), w układach grawitacyjnych oraz wszędzie tam, gdzie spadek ciśnienia w instalacji przekracza 25 kPa.

Kiedy zasilanie idzie prawą, a kiedy lewą stroną

Strona zasilania nie jest kwestią widzimisię instalatora. Ciepła woda ma niższą gęstość i naturalnie unosi się ku górze, dlatego zasilanie lepiej umieszczać od strony dalszej od okna, by gorący strumień musiał przejść przez całą długość komory. Wyjątkiem są grzejniki z wbudowanym zaworem termostatycznym, gdzie producent narzuca rozmieszczenie.

Podłączenie boczne grzejnika zasilanie u góry czy u dołu

Przyłącze boczne to klasyczny układ z króćcem zasilającym i powrotnym na jednej krawędzi grzejnika, zwykle po tej samej stronie. Sprawdza się w blokach z pionami wychodzącymi ze ściany i wszędzie tam, gdzie odległość od rozdzielacza jest większa niż 3 m. Zasilanie najczęściej wchodzi górą, bo ciepła woda wędruje w górę komory i oddaje energię po drodze, a schłodzona wychodzi dołem.

Odwrócenie tego układu (zasilanie dołem, powrót górą) nie jest błędem w sensie hydraulicznym, ale zmienia rozkład temperatur. Górna część grzejnika chłodzi się szybciej, bo zimniejsza woda opada na dół i miesza się z napływającym medium. Efekt: konwekcja słabnie, a komfort termiczny spada odczuwalnie w strefie sufitowej, co w pomieszczeniach o wysokości 2,7 m bywa naprawdę dokuczliwe.

Zawór termostatyczny montuje się zawsze po stronie zasilania, bez względu na to, czy jest to góra czy dół. Prosty (osiowy) sprawdza się przy podłączeniu z dołu, kątowy przy podejściu rur od ściany. Głowica powinna znajdować się w pozycji poziomej, prostopadłej do ściany, inaczej czujnik cieczy odczytuje temperaturę niewłaściwie i zawór zamyka się za późno.

Przyłącze boczne ma sens w instalacjach otwartych (grawitacyjnych) z dużymi średnicami rur 22-28 mm, bo większy przekrój kompensuje opory wynikające z konieczności pokonania pełnej wysokości grzejnika w jednym przebiegu. Unikaj go w domach z niskotemperaturową instalacją podłogową zasilaną z tego samego źródła, bo zmieszane parametry obniżają sprawność grzejnika o 12-18%.

Podłączenie krzyżowe kiedy zasilanie od dołu nie wystarcza

Podłączenie krzyżowe (przeciwległe) zakłada, że zasilanie wchodzi z jednego dolnego rogu, a powrót wychodzi z przeciwległego górnego. Woda musi pokonać pełną przekątną komory, a ponieważ po drodze oddaje ciepło, różnica temperatur między stroną zasilaną a stroną powrotną jest najmniejsza ze wszystkich wariantów. To rozwiązanie dla grzejników powyżej 2000 mm długości i 1800 W mocy.

Fizyka działania jest prosta: im dłuższa droga czynnika w komorze, tym więcej energii zdąży oddać zanim opuści grzejnik. W modelach o długości 2400 mm z przyłączem dolnym standardowym temperatura przy powrocie potrafi spaść o 3-5°C poniżej oczekiwań producenta, co skutkuje niewykorzystaną mocą. Przyłącze krzyżowe niweluje ten efekt i pozwala uzyskać pełne parametry katalogowe.

Kiedy wybrać podłączenie krzyżowe

Grzejnik dłuższy niż 1800 mm, brak możliwości prowadzenia rur w ścianie, instalacja pompowa o wydatku powyżej 600 l/h. Sprawdza się też w pokojach z dużymi przeszkleniami, gdzie klasyczne przyłącze dolne powoduje nierównomierne nagrzewanie strefy przypodłogowej. Nie sprawdza się przy grzejnikach krótszych niż 1200 mm, bo zysk cieplny nie rekompensuje wyższego kosztu armatury i bardziej skomplikowanego montażu.

Jak prawidłowo podłączyć grzejnik krok po kroku

Montaż rozpoczyna się od wyznaczenia punktów mocowania. Odległość od podłogi do dolnej krawędzi grzejnika powinna wynosić 100-150 mm dla konwekcji, a od parapetu do górnej krawędzi minimum 100 mm. Zbyt bliskie ustawienie ogranicza przepływ powietrza i obniża moc grzejnika nawet o 15%.

Przygotuj zawory termostatyczny i odcinający, dwa króćce przyłączeniowe dopasowane średnicą do instalacji, złączki zaciskowe lub lutowane, taśmę teflonową lub pastę uszczelniającą, uchwyt do rur oraz poziomicę. Zawór termostatyczny musi odpowiadać średnicy rury, najczęściej 15 mm dla standardowej instalacji aluminiowej lub miedzianej, 20 mm dla stalowej.

Montaż w siedmiu krokach

1. Zamontuj uchwyty ścienne, sprawdzając pion i poziom po każdym nawierceniu.
2. Zawieś grzejnik i upewnij się, że opiera się stabilnie, bez kołysania.
3. Zamontuj zawór termostatyczny po stronie zasilania, pamiętając o kierunku przepływu oznaczonym strzałką na korpusie.
4. Zamontuj zawór odcinający po stronie powrotu, uszczelniając połączenia taśmą teflonową nawijaną w kierunku zgodnym z ruchem wskazówek zegara.
5. Połącz zawory z rurami instalacyjnymi, dbając o brak naprężeń mechanicznych, które mogłyby rozszczelnić połączenie po napełnieniu układu.
6. Odkręć odpowietrznik i napełnij grzejnik powoli, aż woda zacznie wyciekać przez otwór odpowietrznika, zamknij go.
7. Sprawdź ciśnienie w instalacji (0,8-1,0 MPa dla zamkniętej, 0,0-0,2 MPa dla otwartej) i uruchom pompę, obserwując szczelność przez 15 minut.

Nie dokręcaj zaworów kluczem z przedłużką, bo łatwo przekręcić i uszkodzić uszczelkę. Moment ręczny z niewielką korektą kluczem płaskim w zupełności wystarcza.

Po pierwszym uruchomieniu grzejnik odpowietrzaj co 48 godzin przez pierwszy tydzień. Mikropęcherzyki powietrza uwalniają się stopniowo, szczególnie w instalacjach zamkniętych z automatycznymi odpowietrznikami na rozdzielaczu.

Najczęstsze błędy przy wyborze strony zasilania

Najpoważniejszym błędem jest zamontowanie zaworu termostatycznego po stronie powrotu. W takiej konfiguracji głowica odczytuje temperaturę schłodzonego czynnika i utrzymuje ją na zbyt wysokim poziomie, bo porównuje z błędnym wzorcem. Skutkiem jest przegrzewanie pomieszczenia, przelewanie się wody przez zawór bezpieczeństwa i rosnące rachunki za gaz o 20-35%.

Drugą klasyczną pomyłką jest prowadzenie rur ze spadkiem przeciwnym do kierunku przepływu. W instalacji grawitacyjnej powoduje to zatrzymanie obiegu i konieczność ręcznego odpowietrzania co kilka dni. W instalacji pompowej obieg nie ustanie, ale woda zacznie płynąć z prędkością o 15-25% niższą, a w konsekwencji grzejnik nie osiąga mocy katalogowej.

Nigdy nie instaluj zaworu odcinającego na zasilaniu bez zaworu termostatycznego po drugiej stronie. Każdy grzejnik wymaga regulacji, a brak głowicy oznacza konieczność ręcznego sterowania temperaturą w pokoju, co w praktyce sprowadza się do otwierania okna.

Dobór zaworu do instalacji otwartej i zamkniętej

Instalacja otwarta (z otwartym naczyniem wzbiorczym) pracuje przy ciśnieniu atmosferycznym i temperaturze czynnika do 95°C. W takim układzie zawory muszą być wykonane z mosiądzu, najlepiej z uszczelnieniem klingerytowym lub grafitowym, które wytrzymują kontakt z powietrzem i nie korozują. Zawory termostatyczne z wkładem cieczowym reagują wolniej, ale za to nie ulegają zatkaniu przez osad wapienny.

Instalacja zamknięta (z przeponowym naczyniem wzbiorczym) pracuje przy ciśnieniu 1,0-1,5 MPa. Zawory powinny mieć uszczelnienia EPDM lub FKM, odporne na podwyższone ciśnienie i działanie inhibitorów korozji. Głowice gazowe reagują szybciej niż cieczowe, ale są wrażliwe na zanieczyszczenia, dlatego przed instalacją warto zamontować filtr siatkowy o przepływie nie mniejszym niż 1,5 m³/h.

Niewidoczne podłączenie grzejnika

Rury prowadzone w posadzce lub ścianie dają najczystszy efekt wizualny, ale wymagają zdecydowanie więcej planowania. Podejście do grzejnika musi być zaprojektowane przed wylaniem wylewki, bo każdy korek po fakcie oznacza kucie i ryzyko uszkodzenia izolacji przeciwwilgociowej. Ciśnienie próbne takiej instalacji wynosi 0,6 MPa przez 30 minut, a rury muszą być prowadzone w otulinie z pianki PE o grubości minimum 9 mm.

Sprawdza się w nowym budownictwie energooszczędnym, gdzie każdy mostek termiczny eliminowany przy instalacji wodnej poprawia bilans cieplny domu. Nie sprawdza się w remontach starych budynków z niskim stropem, bo strata 40-60 mm wysokości pomieszczenia bywa nieakceptowalna, a prowadzenie rur w ścianie wymaga kucia kanałów w cegle dziurawce.

Kluczowa decyzja dotyczy tego, czy pompa i zawory mieszające są w stanie utrzymać stabilne parametry pracy w takiej instalacji. Spadki ciśnienia są tu wyższe o 30-45% niż w systemach z rurami natynkowymi, bo łuki i załamania pod wylewką generują dodatkowe opory. Obliczenia hydrauliczne warto zlecić projektantowi z uprawnieniami, bo literówka w średnicy oznacza albo głuchy grzejnik, albo szumienie całej instalacji po zmroku.

Norma PN-EN 1264-4 dla ogrzewania podłogowego dopuszcza podłączenie grzejnika w posadzce pod warunkiem zachowania odległości minimum 200 mm od ściany i stosowania rur wielowarstwowych z barierą antydyfuzyjną EVOH.

Checklista przed uruchomieniem

• Sprawdź, czy odpowietrznik jest dokręcony, ale nie zablokowany.
• Zweryfikuj ciśnienie w instalacji manometrem przy zamkniętych zaworach odcinających.
• Otwórz powoli oba zawory, zaczynając od powrotu, by uniknąć uderzenia hydraulicznego.
• Obserwuj szczelność połączeń przez 20 minut pod ciśnieniem roboczym.
• Ustaw głowicę termostatyczną na 3 (ok. 20°C) i poczekaj 45 minut na stabilizację.
• Zmierz temperaturę powrotu termometrem kontaktowym, różnica 10-20°C oznacza poprawną pracę.
• Zanotuj ustawienia zaworów do późniejszej kalibracji.

Kierunek zasilania decyduje o tym, jak rozkłada się temperatura w komorze, jak szybko grzejnik reaguje na zmianę ustawień głowicy i jak głośna będzie instalacja po zmroku. Przy krótkich grzejnikach do 1200 mm przyłącze dolne sprawdza się bez zastrzeżeń, przy dłuższych warto przejść na przyłącze krzyżowe, a w instalacjach niskotemperaturowych kluczowe staje się precyzyjne zrównoważenie hydrauliczne. Poświęć godzinę na obliczenia i dobór zaworów, a grzejnik odwdzięczy się cichą, równomierną pracą przez dwie dekady.
