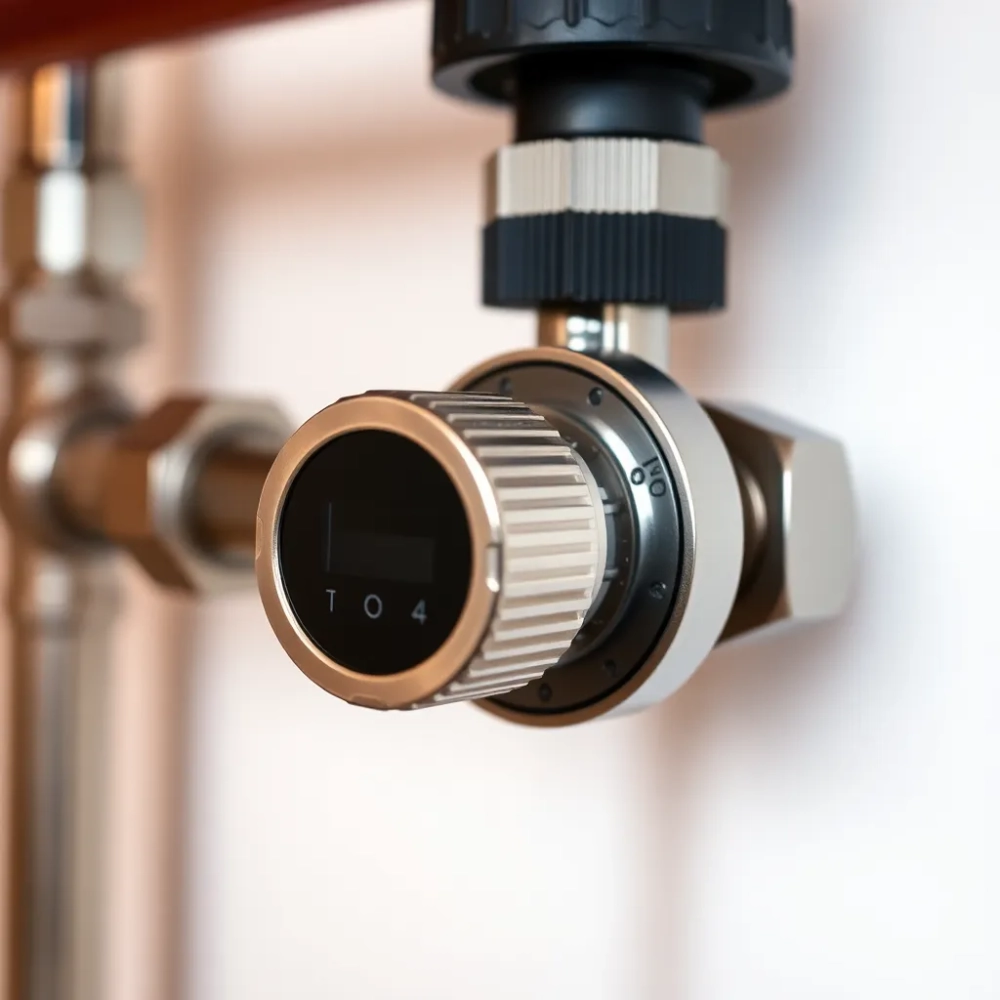

Termostatyczny zawór mieszający do ogrzewania podłogowego
Termostatyczny zawór mieszający do ogrzewania podłogowego to serce systemu, które decyduje o komforcie i efektywności; dwa główne dylematy, które stają przed inwestorem i instalatorem to: czy wybrać rozwiązanie 3‑drogowe czy 4‑drogowe oraz czy postawić na DN15 czy DN20 przy rozbudowanym rozdzielaczu; trzeci wątek to integracja z automatyką — prosty zawór termostatyczny kontra napęd z komunikacją 0–10 V lub Modbus, wpływające na sterowanie strefami i współpracę z pompą obiegową, co przekłada się na rzeczywiste oszczędności i stabilność temperatury.
Spis treści:
- Jak działa zawór mieszający w układzie podłogowym
- Różnice między zaworami 3-drogowymi a 4-drogowymi w podłogówce
- Zakres przyłączeniowy DN15/DN20 i warianty przepływu
- Wybór materiałów i złączek do zaworu mieszającego
- Zintegrowana regulacja: sterowniki i siłowniki
- Wpływ na komfort i efektywność energetyczną ogrzewania podłogowego
- Czego unikać przy instalacji i konserwacji zaworu
- Termostatyczny zawór mieszający do ogrzewania podłogowego
Poniżej tabela z zestawieniem kluczowych parametrów zaworów mieszających typowych dla ogrzewania podłogowego, obejmująca DN15 i DN20, maksymalny przepływ, zakres temperatur mieszania, dokładność regulacji, materiały i orientacyjne ceny rynkowe (PLN). Ikony obok nagłówków pomagają szybciej odnaleźć istotne wartości.
| Parametr | DN15 | DN20 | Uwagi | Cena (PLN) |
|---|---|---|---|---|
| Maks. przepływ | do 1,2 m³/h (20 L/min) | do 3,0 m³/h (50 L/min) | Wartości zależne od charakterystyki zaworu i Δp instalacji | DN15: 250–700 |
| Typowy przepływ w pętli | 0,2–0,6 m³/h (3,3–10 L/min) | 0,6–1,6 m³/h (10–27 L/min) | Dobór wg długości i oporów pętli | DN20: 350–1 200 |
| Zakres temperatur mieszania | 20–60 °C (regulacja do ±1 °C) | Typowo ustawienie 30–45 °C dla podłogówki | — | |
| Materiał | Mosiądz, opcjonalnie stal nierdzewna; uszczelki EPDM/PTFE | Wpływa na trwałość i kompatybilność z czynnikiem | zależnie od materiału +100–400 | |
| Sterowanie | termostatyczne, siłowniki 24V/230V, modulacja 0–10V | Integracja ze sterownikiem zwiększa precyzję | siłownik: 150–600 | |
Analiza pokazuje wyraźny kompromis: DN15 wystarcza dla większości pojedynczych pętli i prostych rozdzielaczy, a DN20 daje rezerwę przepływu przy większych obciążeniach; ceny rosną wraz z rozmiarem i materiałem, a dodanie siłownika to koszt od około 150 do 600 PLN, który szybko się zwraca, gdy zawór współpracuje z układem sterowania i redukuje niepotrzebne wahania temperatury.
Jak działa zawór mieszający w układzie podłogowym
Zawór mieszający reguluje proporcję gorącej wody z zasilania i chłodniejszej powrotnej tak, by w obiegu podłogowym utrzymać zadaną temperaturę, co chroni powłokę podłogi i poprawia komfort; termostatyczny wkład reaguje na zmianę temperatury i mechanicznie lub poprzez napęd koryguje przesunięcie tłoka, a w układach z siłownikiem komenda może pochodzić ze sterownika strefowego. Regulacja odbywa się automatycznie i ciągle, a czas regulacji zależy od pojemności hydraulicznej pętli, tłumika różnic ciśnień oraz jakości czujnika temperatury, co ma wpływ na stabilność i precyzję działania.
W praktywie nie używamy tej frazy. Krok po kroku proces zamykania i otwierania portów można opisać prostą listą, która również ułatwia diagnostykę awarii i ustawień:
- Czujnik odczytuje temp. powrotu →
- Element termostatyczny/sterownik porównuje z zadaniem →
- Zawór zmienia proporcje gorącej/zimnej wody →
- System osiąga równowagę, pompa dostosowuje przepływ.
W typowych instalacjach element termostatyczny zapewnia samodzielne utrzymanie temperatury bez dodatkowej elektroniki, ale w systemach wielostrefowych preferuje się siłowniki sterowane, bo skracają czas reakcji i umożliwiają koordynację działania pompy oraz zaworów na wielu stronach rozdzielacza, co przekłada się na mniejsze zużycie energii i lepszą stabilizację temperatury powierzchni podłogi.
Różnice między zaworami 3-drogowymi a 4-drogowymi w podłogówce
Zawory 3‑drogowe najczęściej działają jako element mieszający, gdzie jeden port to zasilanie gorące, drugi zimne wejście, trzeci wyjście do obiegu podłogowego; to rozwiązanie kompaktowe, tańsze i dobre dla prostych instalacji z jednym źródłem ciepła, bo bezpośrednio miesza media i redukuje potrzebę dodatkowych obwodów. Z kolei zawory 4‑drogowe dodają drugą drogę obiegu, co pozwala na ochronę zasilania kotła lub pompy i na bardziej zaawansowane sterowanie temperaturą zasilania przez przepływ obejściowy, co jest przydatne przy integracji z kotłem kondensacyjnym lub systemem z buforem.
Różnice technologiczne przekładają się na praktyczne decyzje: 3‑drogowy to mniejszy koszt instalacji i prostszy montaż, 4‑drogowy daje lepsze warunki pracy źródła ciepła i większą elastyczność w regulacji, ale wymaga więcej przestrzeni i staranniejszego doboru armatury towarzyszącej. W instalacji z pompą cyrkulacyjną i kotłem kondensacyjnym 4‑drogowy ułatwia utrzymanie minimalnej temperatury powrotu, co zwiększa sprawność kotła i chroni wymiennik przed kondensacją.
Wybór między nimi zależy od kilku czynników: czy instalacja ma prosty rozdzielacz, czy wiele stref, czy w systemie pracuje niskotemperaturowe źródło jak pompa ciepła; dobre zaprojektowanie układu minimalizuje ryzyko "pompowania" i umożliwia prawidłowe działania zabezpieczeń, a sam montaż powinien zawsze uwzględniać możliwość zaślepienia lub obejścia zaworu w celach serwisowych.
Zakres przyłączeniowy DN15/DN20 i warianty przepływu
DN15 i DN20 to najczęściej stosowane przyłącza w ogrzewaniu podłogowym, gdzie DN15 sprawdza się przy pojedynczych obwodach i mniejszych rozdzielaczach, a DN20 przy większych rozdzielaczach, grupach pętli lub tam, gdzie przewiduje się przyszłe rozbudowy; kluczowe jest dobranie DN do przewidywanego maksymalnego przepływu i strat ciśnienia, bo zawór o zbyt małym przekroju zwiększy opory i może wymagać mocniejszej pompy. Przy doborze warto sprawdzić charakterystykę Kv zaworu: dla DN15 Kv rzędu 2–5, dla DN20 Kv rzędu 5–12, co przekłada się bezpośrednio na maksymalny przepływ przy danym Δp.
Przykładowe wartości: dla pętli o długości 100–120 m typowy przepływ wynosi 0,2–0,6 m³/h, co najczęściej mieści się w zakresie obsługiwanym przez DN15; jeśli rozdzielacz obsługuje kilka pętli łącznie lub przewidywany przepływ przekracza 1,0–1,2 m³/h, wówczas sensowny jest zawór DN20, który zredukowałby spadki ciśnienia i zużycie energii pompy. Trzeba też uwzględnić warianty przepływu: zawory o charakterystyce liniowej będą bardziej przewidywalne przy modulacji, a zawory z wyraźną histerezą mogą powodować oscylacje, zwłaszcza przy niskich prędkościach przepływu typowych dla podłogówki.
Praktyczny dobór polega na obliczeniu zapotrzebowania hydraulicznego pętli, sumarycznego przepływu przez zawór i sprawdzeniu tabel producenta; instalatorzy często dobierają DN15 dla pojedynczych stref i DN20 dla rozdzielaczy centralnych, lecz decyzję należy poprzeć obliczeniami lub symulacją hydrauliki, bo wybór wpływa na stabilność temperatury i koszt eksploatacji.
Wybór materiałów i złączek do zaworu mieszającego
Materiał zaworu decyduje o trwałości i kompatybilności z mediami; mosiądz jest standardem ze względu na dobrą obróbkę i odporność, a stal nierdzewna to wybór premium tam, gdzie oczekuje się agresywnych warunków lub konieczności długiej żywotności; uszczelki EPDM są powszechne dla instalacji wodnych, a PTFE stosuje się tam, gdzie potrzebna jest zwiększona odporność chemiczna. Warto też zwrócić uwagę na powłoki i wykończenie gwintów, bo od jakości złączek i uszczelnienia zależy szczelność instalacji przez dekady.
Typy przyłączy obejmują złącza zaciskowe do rur PEX, szybkozłączki, przyłącza gwintowane BSP oraz złączki zaciskowe 16×2,0 i 20×2,0; każdy system wymaga kompatybilności wymiarowej — montaż z nieodpowiednim kształtem złączki zwiększa ryzyko przecieków i utrudnia demontaż podczas serwisu. Dodatkowe elementy, takie jak filtry siatkowe przed zaworem i zamykające zawory odcinające, zwiększają żywotność i ułatwiają konserwację, a koszt takich akcesoriów to zwykle 50–250 PLN w zależności od jakości.
Przy zakupie warto porównać parametry materiałowe i typy przyłączeń oraz pamiętać, że droższe materiały często oznaczają mniejsze koszty eksploatacji w długim okresie; instalacja z odpowiednio dobranymi złączkami minimalizuje liczbę interwencji serwisowych i skraca czas prac montażowych, co też przekłada się na niższe koszty na stronach dokumentacji technicznej i w plików specyfikacji, które przygotowuje projektant.
Zintegrowana regulacja: sterowniki i siłowniki
Zawory mieszające występują w wariantach czysto termostatycznych lub jako elementy sterowane elektrycznie lub pneumatycznie; siłowniki 24V i 230V mogą być on/off albo modulujące (0–10 V, PWM), a sterowniki strefowe łączą odczyty z czujników, harmonogramy i priorytety, dzięki czemu system zarządza przepływem i temperaturą z większą precyzją. Integracja ze sterownikiem pozwala też na koordynację z pompą obiegową i zaworami strefowymi, redukując nieefektywne cykle i umożliwiając zaawansowane strategie oszczędzania energii.
Wybierając siłownik, warto zwrócić uwagę na siłę skoku (N), czas przejścia (s), rodzaj sygnału sterującego oraz klasy ochrony IP; siłownik z wolnym startem i adaptacyjnym sterowaniem eliminuje część zakłóceń, a moduły komunikacyjne (np. 24 V z sygnałem 0–10 V) umożliwiają integrację z systemami automatyki domowej. Koszt siłownika oscyluje zwykle w przedziale 150–600 PLN, ale warto porównać parametry elektryczne i mechaniczne oraz dostępność serwisu.
Szybkość reakcji układu zależy od pojemności hydraulicznej obiegu i algorytmu sterownika; proste termostaty działają wolniej niż systemy z PID i sondami temperatury na powrocie, a lepsze sterowanie minimalizuje „podbicia” temperatury i częstotliwość pracy pomp, co bezpośrednio wpływa na komfort i koszty działania systemu, a także na żywotność komponentów.
Wpływ na komfort i efektywność energetyczną ogrzewania podłogowego
Zawór mieszający prowadzi do stabilnej powierzchniowej temperatury podłogi, co dla użytkownika oznacza stały komfort bez gorących punktów i skoków temperatury; utrzymanie niższej temperatury zasilania przy jednoczesnym pokryciu zapotrzebowania cieplnego zwiększa sprawność źródeł ciepła, szczególnie pomp ciepła, które lepiej pracują przy niskich temperaturach zasilania. Zmniejszenie amplitudy temperatury w pomieszczeniu często przekłada się na mniejsze odczuwalne przegrzewanie i rzadziej ingerujące korekty ze strony użytkownika, a to z kolei zmniejsza potrzebę częstego zwiększania mocy grzewczej.
Przykładowo, obniżenie średniej temperatury zasilania o 5 °C może poprawić efektywność pompy ciepła o kilka procent, w zależności od charakterystyki źródła i krzywej grzania; wartość oszczędności jest zmienna i zależy od izolacji budynku, strat ciepła i strategii sterowania, ale w wielu obiektach dobrze dobrany zawór mieszający poprawia bilans energetyczny i komfort w sposób odczuwalny. Stabilna regulacja zmniejsza też zużycie materiałów wykończeniowych podłogi, bo eliminuje przegrzewanie, które może prowadzić do odkształceń lub pękania klejów i listew.
Komfort i efektywność to dwa boki tej samej monety: zawór mieszający pozwala pracować przy niższych parametrach zasilania bez utraty komfortu, a właściwa integracja ze sterownikiem i pompą obiegową maksymalizuje potencjał oszczędności, jednocześnie redukując liczbę interwencji serwisowych i poprawiając stabilność działania całej instalacji.
Czego unikać przy instalacji i konserwacji zaworu
Najczęstsze błędy to dobór zbyt małego DN, pominięcie filtra siatkowego przed zaworem oraz brak zaworów odcinających ułatwiających serwis, co skutkuje częstymi wyciekami, zapowietrzeniami i koniecznością demontażu całego rozdzielacza; dodatkowo montaż zaworu w niewłaściwej pozycji lub bez izolacji termicznej zwiększa straty i pogarsza kontrolę temperatury, zwłaszcza na stronach przyłączy. Brak możliwości obejścia zaworu przy serwisie to kolejny błąd konstrukcyjny — dobre rozwiązanie przewiduje obejście lub zawór bypass.
Konserwacja powinna obejmować okresowe czyszczenie filtra, kontrolę stanu uszczelek i sprawdzenie szczelności połączeń gwintowych oraz kompresyjnych; wymiana uszczelek co kilka lat i kontrola siłownika (czas ruchu, szczelność) minimalizują ryzyko awarii, a coroczna kontrola hydrauliczna zmniejsza ryzyko powstania większych usterek. W przypadku systemów z automatyką zalecane jest też sprawdzenie komunikacji sterownika i stanu zasilania siłowników, bo niewłaściwe napięcie lub uszkodzone przewody mogą zaburzyć działanie całej strefy.
Unikaj eksperymentów z mieszaniem materiałów złącznych bez konsultacji, bo różne rozszerzalności cieplne i reakcje chemiczne mogą prowadzić do korozji naprężeniowej; natomiast podczas uruchomienia instalacji warto poświęcić czas na prawidłowe odpowietrzenie i zaprogramowanie harmonogramów w sterowniku, by zmniejszyć liczbę korekt ręcznych i zapewnić długotrwałą, bezawaryjną pracę systemu.
Termostatyczny zawór mieszający do ogrzewania podłogowego
Pytanie: Co to jest termostatyczny zawór mieszający do ogrzewania podłogowego?
Odpowiedź: To urządzenie, które reguluje proporcje ciepłej i zimnej wody w obiegu podłogowym, utrzymując zadane temperatury na poziomie komfortowym i zapobiegając przegrzewaniu podłogi.
Pytanie: Jak działa zawór mieszający i dlaczego ma kluczowe znaczenie dla komfortu?
Odpowiedź: Zawór analizuje temperaturę w obiegu i automatycznie dopasowuje przepływ ciepłej wody do zimniejszej, stabilizując temperaturę powierzchni podłogi oraz redukując wahania ciepła i zużycie energii.
Pytanie: Jakie parametry i kryteria wybrać przy zakupie zaworu mieszającego?
Odpowiedź: Kluczowe parametry to zakres temperatur, maksymalny przepływ, materiał (np. mosiądz), typ przyłącza (DN15/DN20), zgodność z instalacją (3- lub 4-drogowy), oraz możliwość współpracy ze sterownikami i akcesoriami (siłowniki, naczynia przeponowe).
Pytanie: Czym różnią się zawory 3-drogowe i 4-drogowe w ogrzewaniu podłogowym?
Odpowiedź: Zawory 3-drogowe rutynowo mieszają wodę z jednym źródłem ciepła, natomiast 4-drogowe mogą realizować dodatkowe sterowania przepływem i kątem doprowadzenia, co pozwala na bardziej precyzyjną regulację i lepszą integrację z zaawansowanymi układami regulacyjnymi.
