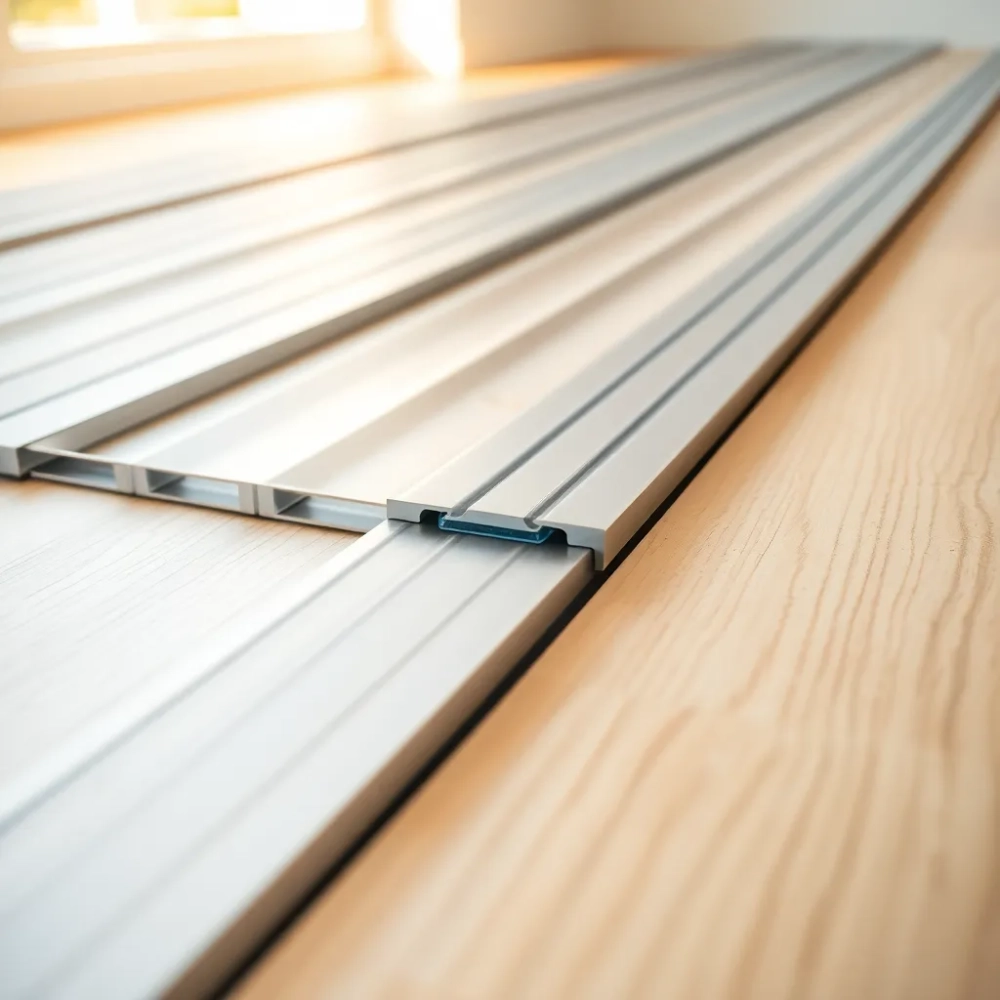

Krzywe pętle przy wylewce to zmora każdego, kto choć raz próbował prowadzić rurę po samym styropianie. Szyna do ogrzewania podłogowego o długości 1 m rozwiązuje ten problem mechanicznie: rura nie leży na izolacji, lecz wciska się w prowadnice z charakterystycznym kliknięciem i już się nie przesuwa. Efekt? Równy rozstaw co 15 lub 20 cm, stabilność przy zalewaniu anhydrytem i brak efektu „wypychania" pętli przez ciężar mokrej wylewki. Różnica między amatorskim a fachowym montażem zwykle zaczyna się właśnie od tego momentu.

• Montaż szyny krok po kroku
• Porównanie szyny z siatką i matami z wypustkami
• Kompatybilność z rurami PEX, PERT i AluPEX
• Najczęstsze błędy przy mocowaniu rur do podłogi

Zanim w ogóle sięgniemy po pierwszy odcinek, podłoga musi być czysta i sucha. Folia PE o grubości min. 0,2 mm rozkłada się z zakładką 10 cm i wywija na ściany do wysokości przyszłej wylewki. Na nią idzie warstwa izolacji (EPS 100 lub XPS 300 dla grubszych konstrukcji), a dopiero potem listwa montażowa PEX 1 m. Pominięcie któregoś z tych etapów to proszenie się o kłopoty: folia chroni przed wilgocią gruntową, izolacja odbija ciepło w górę, a szyna trzyma rurę tam, gdzie ją położyliśmy.

Rozstaw szyn zależy od projektu. Standardowe pętle podłogowe rozstawia się co 15 cm w strefach brzegowych i co 20 cm w strefach komfortu. W praktyce oznacza to zużycie około 5-7 mb szyny na metr kwadratowy powierzchni, w zależności od gęstości pętli. Łazienka 8 m² pochłonie więc ok. 56 mb, salon 25 m² nawet 175 mb. Warto zamawiać z 10-procentowym zapasem na docinki i straty przy łukach.

Kluczowe narzędzia to: nóż segmentowy do cięcia szyny (z fazowaniem, by krawędź nie była ostra), wiertarka z wiertłem 6 mm do kołków rozporowych lub spinki szybkiego montażu, metrówka i ołówek. Sam montaż 1 m² zajmuje około 5 minut, jeśli izolacja jest już ułożona. Szynę łączy się bezkońcowo na zatrzask lub przez nakładkę, co pozwala prowadzić ją wzdłuż całej pętli bez przerywania geometrii.

Ostatni etap przed wylewką to próba ciśnieniowa. System napełnia się wodą, odpowietrza i poddaje ciśnieniu 3-4 bar na minimum 30 minut. Każda szyna montażowa do ogrzewania podłogowego 16 mm musi wtedy wytrzymać napór bez odkształceń. Jeśli choćby jeden odcinek „pływa", trzeba go wymienić przed zalaniem. Wylewka cementowa waży 80-120 kg/m² przy grubości 45 mm i każdy niestabilny punkt zobaczymy później jako wybrzuszenie podłogi lub pęknięcie jastrychu.

Kolejność prac

1. Ułóż folię PE i izolację termiczną zgodnie z projektem. 2. Wyznacz oś pierwszej pętli i rozrysuj trasę markerem. 3. Przytwierdź szyny kołkami co 30-40 cm lub spinkami do folii zbrojonej. 4. Wciśnij rurę PEX 16 mm słysząc charakterystyczny klik. 5. Powtórz dla każdej pętli, kontrolując rozstaw suwmiarką lub szablonem.

Porównanie szyny z siatką i matami z wypustkami

Każdy system mocowania rur działa na innej zasadzie fizycznej i ma swoje optimum w określonym scenariuszu. Szyna montażowa do rur PEX wykorzystuje sztywność profilu i tarcie mechaniczne. Siatka metalowa opiera się na wiązaniu drutem lub opaskami zaciskowymi. Mata z wypustkami (styropianowa lub EPS z folią) trzyma rurę między cylindrycznymi „brodawkami" na zasadzie zatrzasku kształtowego. Każde z tych rozwiązań zachowuje się inaczej pod obciążeniem wylewki i przy zmianach temperatury.

Czas montażu przemawia zdecydowanie na korzyść szyny. Doświadczony instalator prowadzi 1 m² w 5 minut, z matą z wypustkami potrzebuje 7-8 minut, a z siatką metalową nawet 12 minut. Różnica bierze się z tego, że szynę rozkłada się w linii prostej i tylko wciska rurę, mata wymaga precyzyjnego wciskania w odpowiednie wypustki, a siatka każde skrzyżowanie rura-drut trzeba dodatkowo wiązać.

Koszt materiału w przeliczeniu na m² wygląda tak: szyna TIA Glacier 1 m w cenie ok. 3,51 zł brutto daje przy rozstawie 20 cm koszt 17,55 zł/m². Mata z wypustkami to wydatek rzędu 45-65 zł/m², siatka metalowa 8-12 zł/m² plus drut wiązałkowy i opaski. Szyna wypada więc najtaniej przy zachowaniu pełnej kontroli rozstawu.

Stabilność przy wylewce jest kluczowa, bo mokra masa jastrychu wywiera parcie boczne na każdy punkt mocowania. Szyna z tworzywa odpornego na uderzenia i temperaturę do 70°C trzyma rurę sztywno na całej długości. Siatka wymaga gęstego wiązania, inaczej pętle pływają. Mata z wypustkami daje dobrą stabilność poziomą, ale przy cienkich wypustach (poniżej 18 mm) i dużej średnicy rury może nie utrzymać łuku przy zalewaniu.

Kiedy szyna nie ma sensu? Gdy podłoga ma bardzo skomplikowaną geometrię z wieloma łukami 180° w małej odległości, np. w wąskim korytarzu. Wtedy mata z wypustkami pozwala łatwiej ułożyć pętlę w kształcie ślimaka. Siatka z kolei lepiej sprawdza się przy bardzo grubej wylewce (powyżej 7 cm), bo rozkłada obciążenie na większą powierzchnię. Uchwyty punktowe zostawmy instalacjom tymczasowym, w których liczy się każdy grosz, a nie trwałość.

Kompatybilność z rurami PEX, PERT i AluPEX

Szyna do ogrzewania podłogowego TIA Glacier w zakresie 14-22 mm obsługuje praktycznie cały rynek rur stosowanych w wodnych instalacjach grzewczych. Najpopularniejsza średnica 16 mm wchodzi w prowadnice z lekkim oporem, ale bez potrzeby użycia narzędzia. Rury 20 mm, często wybierane do ogrzewania ściennego lub grzejnikowego, wymagają już mocniejszego wciśnięcia, ale też trzymają się pewnie. Średnice 14 mm pasują do systemów niskotemperaturowych, np. renowacyjnych, gdzie warstwa wylewki musi zostać cienka.

Z rurami PEX (usieciowany polietylen) szyna współpracuje wzorowo. Materiał rury jest na tyle elastyczny, by układać łuki bez naprężeń, a jednocześnie na tyle sztywny, by po wciśnięciu nie wyskakiwać z zatrzasku. PERT (polietylen o podwyższonej odporności termicznej) zachowuje się podobnie, choć ma nieco wyższy współczynnik rozszerzalności cieplnej. W praktyce oznacza to konieczność kompensacji wydłużeń w dłuższych prostych odcinkach poprzez łuki przy ścianach.

AluPEX (rura wielowarstwowa z wkładką aluminiową) wymaga uwagi przy cięciu i fazowaniu. Szyna montażowa do rur PERT i AluPEX 1 m przyjmuje ten typ bez problemu, ale trzeba pamiętać, by rura po kalibracji i nałożeniu złączki zachowała okrągły przekrój. Odkształcona owalnie rura aluminiowa może nie kliknąć poprawnie w prowadnicy i wypadnie przy wlewaniu wylewki.

Wybierając szynę, warto zwrócić uwagę nie tylko na zakres średnic, ale i na typ profilu prowadnicy. Profile o głębokości zatrzasku poniżej 4 mm słabo trzymają rurę 20 mm przy długich prostych odcinkach powyżej 4 m. Norma PN-EN 1264-4 dotycząca wodnego ogrzewania podłogowego nie definiuje wprawdzie siły mocowania, ale dobra praktyka montażowa mówi o minimum dwóch punktach mocowania na każdy metr bieżący rury. Listwa montażowa PEX 1 m z perforacją co 30 cm spełnia ten warunek z nawiązką.

Najczęstsze błędy przy mocowaniu rur do podłogi

Brak fazowania po cięciu szyny to błąd kosmetyczny, który szybko staje się konstrukcyjny. Ostra krawędź tworzywa przy montażu rury PEX może ją zarysować lub nawet przeciąć pod wpływem naprężenia termicznego. Wystarczy jedno przejście nożem segmentowym pod kątem 30°, by usunąć problem. Jeszcze lepiej użyć gotowych łączników z fabrycznym zaokrągleniem, które skracają czas pracy o kilka sekund na styk.

Mieszanie systemów mocowania na jednej pętli to grzech główny instalatora. Jeśli zaczynamy od szyny, a przy łuku przechodzimy na uchwyty punktowe, bo „tak szybciej", ryzykujemy nierówny rozstaw w newralgicznym miejscu. Łuk to strefa, gdzie rura zmienia kierunek i tam właśnie potrzebuje stabilnego prowadzenia. Akcesoria do ogrzewania podłogowego jednego producenta zwykle do siebie pasują, ale warto to sprawdzić przed montażem, a nie po zalaniu wylewki.

Za rzadki rozstaw kołków mocujących szynę to kolejna klasyka. Przy rozstawie 20 cm rury w szynie mocowanej kołkami co 80 cm odcinek między nimi ugina się pod ciężarem mokrej wylewki. Efekt? Pętla opada o 5-10 mm i zmienia geometrię. Konsekwencja: strefa grzewcza rozciąga się na większą powierzchnię, temperatura podłogi spada o 1-2°C, a rachunek za ogrzewanie rośnie. Norma zakłada mocowanie szyny co 30-40 cm w zależności od średnicy rury i przewidywanego obciążenia.

Brak mocowania przy łukach 90° i 180° to błąd, który widać dopiero po roku użytkowania. Rura PEX pod wpływem cykli grzania i chłodzenia „pamięta" kształt i stara się wrócić do swojej naturalnej prostej formy. Bez szyny w łuku wypycha wylewkę od spodu, tworząc mikropęknięcia. Każdy promień gięcia poniżej 5 × średnica rury wymaga prowadnicy. Szyna montażowa do ogrzewania podłogowego 16 mm pozwala uzyskać minimalny promień gięcia 8 cm bez ryzyka załamania.

Cięcie rury bez kalibratora to błąd, który psuje cały system zatrzaskowy szyny. Po obcięciu rury PEX jej przekrój lekko się owalizuje, a krawędź może mieć zadziory. Kalibrator przywraca okrągły kształt i fazuje krawędź wewnętrzną. Bez tej czynności wciskanie rury w szynę wymaga siły, a i tak nie zawsze zakończy się prawidłowym kliknięciem. W skrajnych przypadkach rura wchodzi pozornie dobrze, ale po kilku cyklach temperaturowych wyskakuje z prowadnicy.

Montaż szyny na mokrej izolacji to błąd, którego skutki widać dopiero przy próbie ciśnieniowej. Kołek rozporowy w mokrym EPSie nie trzyma i przy próbie 4 bar szyna odchodzi od podłoża. Rura napina się, a w najgorszym przypadku wypina z prowadnicy przy zalewaniu. Wystarczy przetrzeć powierzchnię izolacji szmatą i odczekać 15 minut przed montażem.

Kalkulator zużycia szyn

Pomieszczenie 12 m², rozstaw 20 cm: potrzeba ok. 84 mb szyny, czyli 84 odcinki po 1 m. Pomieszczenie 20 m², rozstaw 15 cm: ok. 133 mb. Pomieszczenie 8 m² (łazienka), rozstaw 15 cm: ok. 53 mb. Warto dodać 10% zapasu na straty i docinki.

Checklista przed montażem

• Folia PE 0,2 mm z zakładką 10 cm
• Izolacja EPS 100 lub XPS 30 mm
• Szyny montażowe z 10% zapasem
• Kołki rozporowe 6 mm lub spinki do folii
• Rura PEX/PERT/AluPEX z próbą ciśnieniową
• Nóż segmentowy do szyny
• Kalibrator do rur
• Suwmiarka lub szablon rozstawu

Norma PN-EN 1264-4 traktuje mocowanie rur jako element wpływający na trwałość systemu. Eurokod 1 (PN-EN 1991-1-1) definiuje obciążenia użytkowe w budynkach mieszkalnych na poziomie 1,5-2,0 kN/m², co przekłada się na wymaganą stabilność wylewki i mocowania rur. W praktyce oznacza to, że szyna musi przenieść nie tylko ciężar własny jastrychu, ale i obciążenie dynamiczne od mebli czy ruchu pieszego. Dobrze zamontowana szyna montażowa do rur PEX 1 m spełnia te wymagania, o ile zachowano kroki opisane powyżej.

Jak mocować rury ogrzewania podłogowego w pomieszczeniach mokrych, takich jak łazienka? Zasada jest identyczna jak w salonie, z jednym dodatkiem: pod płytkami trzeba zastosować dodatkową warstwę hydroizolacji (folia w płynie lub mata uszczelniająca) przed ułożeniem okładziny. Szyna pracuje wtedy pod hydroizolacją i nie ma kontaktu z wodą użytkową. W strefie prysznica warto zmniejszyć rozstaw do 10-12 cm, by zwiększyć komfort cieplny przy boso.

Szyna TIA Glacier 14-22 mm to rozwiązanie dla rur PEX, PERT i AluPEX, dostępne w odcinkach 1 m z możliwością bezkońcowego łączenia. Cena 3,51 zł brutto za odcinek przy rabacie 46% sprawia, że koszt materiału na typowe mieszkanie 60 m² zamyka się w kwocie około 630 zł. Przy darmowej dostawie od 50 zł zamówienie kilkudziesięciu odcinków nie wymaga dopłaty. Wysyłka zwykle realizowana w ciągu 24 godzin, a 14 dni na zwrot bez podawania przyczyny pozwala sprawdzić produkt na małym odcinku przed montażem całej instalacji.

Źródła danych technicznych i norm: PN-EN 1264-4 „Wodne ogrzewanie podłogowe. Instalacja i eksploatacja", PN-EN 1991-1-1 (Eurokod 1) „Oddziaływania na konstrukcje. Ciężar objętościowy, ciężar własny, obciążenia użytkowe", karty techniczne producentów systemów PEX (informacje dostępne na stronach producentów rur), materiały Instytutu Techniki Budowlanej dotyczące wodnych instalacji grzewczych (itb.pl).
