Spinki do ogrzewania podłogowego – Wybór i Zastosowanie Klipsów do Rur

Kiedy myślimy o ogrzewaniu podłogowym, często przed oczami mamy rury, pompę, rozdzielacz, a nawet wylewkę. Mało kto jednak zatrzymuje się przy tych niepozornych, małych elementach, które są absolutnie kluczowe dla całej układanki – spinkach do ogrzewania podłogowego. Bez nich nawet najlepiej dobrana rura będzie błądzić po izolacji jak dziecko we mgle. Spinki do ogrzewania podłogowego to cisi bohaterowie każdej instalacji, zapewniający solidne mocowanie rur na właściwym miejscu. Pomyślcie tylko, co by się stało, gdyby te elastyczne, ale uparte węże pępowinowe miały swobodę ruchów przed zalaniem betonem... chaos! Ich rola w stabilizacji i utrzymaniu pożądanego rozstawu pętli jest po prostu nie do przecenienia.

Spis treści:

• Rodzaje spinek i klipsów do rur ogrzewania podłogowego
• Jak dobrać odpowiednie spinki do izolacji i rur?
• Prawidłowy montaż rur z wykorzystaniem spinek i takera
• Ile spinek potrzebujesz do instalacji ogrzewania podłogowego?

Analizując popularność różnych technik montażu rur grzewczych na izolacji, można zauważyć wyraźne preferencje rynkowe wynikające z kosztów, szybkości pracy i wymagań podłoża. Zebrane dane, choć ogólne, sugerują tendencje w wyborze metod mocowania w typowych warunkach budowlanych. Skonfrontowano trzy popularne metody z punktu widzenia kluczowych czynników decydujących o wyborze przez instalatorów.

Widzimy zatem, że system tackerowy z użyciem odpowiednich spinek wybija się pod względem tempa pracy i optymalizacji kosztów materiałowych przy zachowaniu wysokiej skuteczności na popularnych styropianowych podłożach. Systemy szynowe oferują precyzyjne rozstawy, co jest ich niewątpliwą zaletą, ale okupione jest to wyższymi kosztami materiałów. Mocowanie ręczne, choć uniwersalne, jest najmniej wydajne czasowo. Ten obraz doskonale pokazuje, dlaczego system tackerowy stał się de facto standardem na wielu budowach i dlaczego prawidłowe dobranie i użycie spinek tackerowych ma tak strategiczne znaczenie dla efektywności całego procesu instalacyjnego. Wybór metody to często kompromis, ale dobrze zastosowany system tackerowy z solidnymi spinkami stanowi potężne narzędzie w rękach fachowca, gwarantując satysfakcjonujący efekt końcowy.

Oto wizualizacja porównania szybkości instalacji metodami mocowania rur grzewczych:

Zobacz także: Spinki do Ogrzewania Podłogowego Krótkie 2025: Poradnik Eksperta Wyboru i Zastosowania

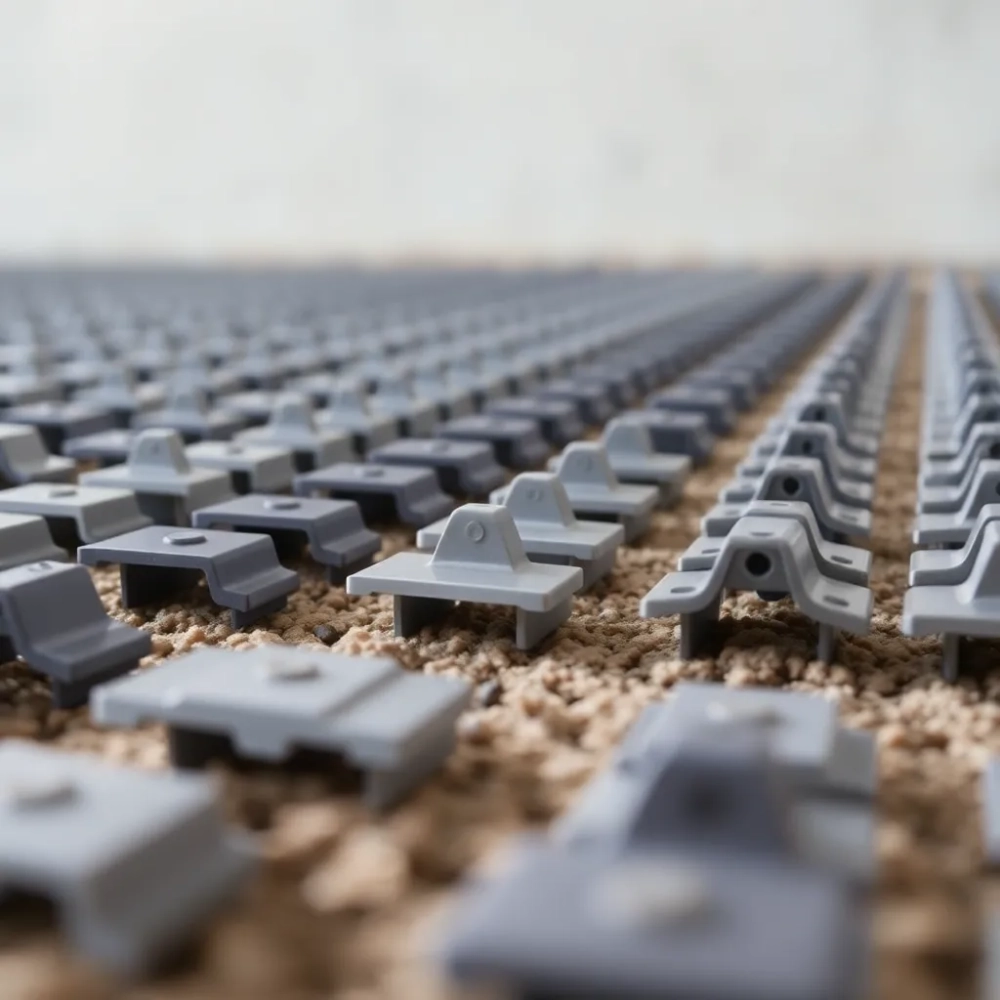

Rodzaje spinek i klipsów do rur ogrzewania podłogowego

Świat spinek do ogrzewania podłogowego jest zaskakująco zróżnicowany, choć na pierwszy rzut oka mogą wyglądać podobnie. Diabeł tkwi, jak zawsze, w szczegółach i przeznaczeniu. Najbardziej powszechne są spinki tackerowe, zaprojektowane specjalnie do współpracy z pistoletem, czyli takerem. Wciskane siłą mechaniczną, a często też pneumatyczną, wgryzają się w izolację, zazwyczaj styropian.

Materiał wykonania spinek tackerowych to najczęściej wysokogatunkowe tworzywo sztuczne – polipropylen lub poliamid. Charakteryzują się specyficzną konstrukcją – dwoma lub trzema ostrymi kolcami i widełkami do obejmowania rury. Kluczowe jest, by były wystarczająco wytrzymałe, aby nie łamały się podczas wbijania, ale jednocześnie sprężyste, by pewnie trzymać rurę.

Innym popularnym rozwiązaniem są klipsy do systemów szynowych. Nie potrzebują takera; montuje się je po prostu na specjalnych listwach dystansowych z tworzywa sztucznego lub metalu. Rury zatrzaskuje się w nich ręcznie, co zapewnia bardzo precyzyjny rozstaw, zgodny z nacięciami na szynie.

Zobacz także: Spinki do Ogrzewania Podłogowego DŁUGIE 2025: Wytrzymałe i Stabilne Mocowanie Rur PEX/ALUPEX

Te klipsy szynowe często wykonane są z podobnych polimerów co spinki tackerowe, ale ich konstrukcja jest odmienna. Są zaprojektowane do pracy z konkretnymi szynami, a nie do wbijania w podłoże. Występują również klipsy z metalowymi wzmocnieniami dla dodatkowej trwałości w specyficznych zastosowaniach.

Istnieją również klipsy przeznaczone do ręcznego mocowania rur do siatki zbrojeniowej lub specjalnych mat izolacyjnych ze zintegrowaną siatką. To rozwiązanie stosowane rzadziej w nowoczesnych systemach na płycie izolacyjnej, ale nadal znajduje zastosowanie. Wymagają często użycia szczypiec lub po prostu siły rąk do zaciśnięcia.

Dla systemów suchych lub tam, gdzie używa się płyt systemowych z wypustkami, spinki w tradycyjnym rozumieniu są zbędne. Rury po prostu układane są między wypustkami. Ale nawet w takich przypadkach, na krawędziach lub w przejściach, mogą pojawić się specjalne klipsy krawędziowe czy przelotowe.

Spotyka się także spinki z dłuższymi kolcami, dedykowane do grubszych warstw izolacji lub materiałów o mniejszej gęstości. Standardowa spinka tackerowa ma kolce długości około 40-50 mm. Dla izolacji o grubości 100 mm, jeśli rura ma być trzymana w środku warstwy, potrzebne mogą być spinki 70 mm czy nawet 80 mm.

Kwestia średnicy rury jest fundamentalna. Zdecydowana większość spinek i klipsów dostępnych na rynku jest przeznaczona do rur o średnicy zewnętrznej 16 mm. Jest to najczęściej stosowany rozmiar w systemach ogrzewania podłogowego. Jednakże bez problemu znajdziemy też mocowania do rur 18 mm czy 20 mm.

Wybierając mocowania do rur ogrzewania podłogowego, zawsze należy zwrócić uwagę na zgodność z planowaną średnicą rur. Zastosowanie spinki 16 mm do rury 20 mm jest po prostu niemożliwe, a odwrotnie (20 mm spinka na 16 mm rurze) prowadziłoby do jej niestabilności.

Kolor spinek zazwyczaj nie ma znaczenia technicznego, choć niektórzy producenci używają kolorów do odróżnienia średnic lub materiałów. Najczęściej spotykane są kolory czarny i szary. Ich estetyka jest drugorzędna, gdyż finalnie i tak znikną pod warstwą wylewki. Ich rolą jest czysta funkcjonalność.

Czasem można spotkać spinki ze zintegrowanym elementem samoprzylepnym, dedykowane do bardzo gładkich lub specyficznych podłoży. To rozwiązanie niszowe, ale warte rozważenia w nietypowych sytuacjach, choć klej musi być na tyle mocny, by utrzymać naprężoną rurę.

Rozróżnienie między "spinką" a "klipsem" bywa płynne. Generalnie spinka to element wbijany w podłoże (często z użyciem narzędzia), podczas gdy klips to element zatrzaskowy, mocowany np. do szyny lub siatki. Ale w potocznej mowie terminy te często są stosowane zamiennie, co może prowadzić do drobnych nieporozumień.

Podsumowując ten przegląd, można śmiało stwierdzić, że producenci oferują rozwiązania na każdą niemal sytuację montażową. Kluczem jest poznanie specyfiki każdego typu mocowania i dobranie go adekwatnie do systemu izolacji, średnicy rury i preferowanej techniki instalacji.

Świadomy wybór rodzaju spinek do rur ogrzewania podłogowego to pierwszy krok do sukcesu. Zapewnia, że proces montażu będzie przebiegał sprawnie, a rury pozostaną na swoich miejscach, dokładnie tak, jak zaprojektowano w projekcie grzewczym. To oszczędność czasu i nerwów, co w pracy instalatora jest walutą bezcenną.

Ceny spinek tackerowych potrafią się wahać. Za opakowanie 500 sztuk, typowych 40mm, można zapłacić od kilkunastu do kilkudziesięciu złotych. Duże opakowania (np. 1000 sztuk) są bardziej ekonomiczne. Klipsy szynowe są zazwyczaj droższe w przeliczeniu na punkt mocowania, ale nadrabiają precyzją układania rur.

Ręczne klipsy do siatki bywają jednymi z najtańszych, ale ich montaż jest najbardziej pracochłonny. Ich cena za sztukę to często ułamek grosza, ale liczą się setkami na metr kwadratowy. Ostateczny koszt zależy od zagęszczenia rur i wymaganego rozstawu spinek.

Inwestycja w dobrej jakości spinki, nawet jeśli o kilka groszy droższe na sztuce, zwróci się szybko dzięki mniejszej liczbie pęknięć podczas montażu i pewniejszemu trzymaniu rury. Tanie, kruche spinki potrafią doprowadzić instalatora do szewskiej pasji i spowolnić pracę. Czas to pieniądz, a uszkodzona izolacja przez źle wbite spinki to problem, który trudno potem naprawić.

Jak dobrać odpowiednie spinki do izolacji i rur?

Wybór właściwych spinek do ogrzewania podłogowego nie jest kwestią przypadku, a strategiczną decyzją, która wpływa na tempo prac i pewność mocowania. To trochę jak wybieranie śrub do mebli – złe mogą się wykruszyć, rozwiercić materiał albo po prostu nie trzymać. Kluczowe są dwa czynniki: rodzaj i gęstość izolacji oraz średnica rury grzewczej.

Zacznijmy od izolacji. Standardem w Polsce jest styropian EPS o różnej gęstości (oznaczanej np. jako EPS 100, EPS 150, EPS 200). Im wyższa liczba, tym gęstszy i twardszy styropian. Spinki tackerowe najlepiej sprawdzają się na twardych styropianach, takich jak EPS 100 czy EPS 150. Ich kolce mają szansę pewnie zakotwiczyć się w materiale.

Jeśli używasz styropianu o niższej gęstości, np. EPS 80, standardowe spinki tackerowe mogą nie trzymać tak pewnie. Wbijają się zbyt łatwo, a rura pod naprężeniem może je wyrwać. W takich przypadkach warto rozważyć spinki z dłuższymi lub grubszymi kolcami, albo zwiększyć ich ilość. Alternatywą może być zastosowanie systemów szynowych, które rozkładają obciążenie.

Płyty XPS (styrodur) są zazwyczaj twardsze i bardziej spoiste niż styropian EPS. Standardowe spinki tackerowe często dobrze się na nich trzymają, ale warto upewnić się, że kolce są odpowiedniej długości i mają ostrą końcówkę, zdolną przebić gładką powierzchnię XPS.

Co z izolacją z wełny mineralnej? Klasyczne spinki tackerowe są do niej absolutnie nieodpowiednie. Wełna jest zbyt miękka i spinki po prostu wpadłyby w nią bez żadnego oporu. W przypadku wełny stosuje się zazwyczaj siatkę zbrojeniową i klipsy do siatki lub specjalne systemy szynowe montowane do podłoża przez wełnę.

Grubość izolacji to kolejny ważny parametr. Standardowe spinki tackerowe (ok. 40-50 mm) są odpowiednie do typowych grubości izolacji 50-60 mm, gdzie rura leży na jej powierzchni. Jeśli projekt zakłada głębsze zakotwienie spinki w grubszej warstwie, np. 100 mm, potrzebujesz spinek z dłuższymi kolcami, na przykład 70 mm czy 80 mm.

Niewłaściwa długość spinki do grubości izolacji to częsty błąd. Zbyt krótkie nie zakotwiczą się pewnie. Zbyt długie w miarę wbijania mogą napotkać na przeszkody pod izolacją (np. nierówności podłoża), co prowadzi do ich uszkodzenia lub wygięcia.

Drugim kluczowym elementem jest średnica rury. Jak już wspomniano, spinki i klipsy są produkowane pod konkretne średnice rur – 16 mm, 18 mm, 20 mm. Należy użyć mocowań dedykowanych do średnicy rury, którą stosujesz w instalacji.

Użycie spinek o innej średnicy jest jak próba włożenia kwadratowego kołka w okrągły otwór. Spinki na 16 mm rury nie obejmą rury 20 mm, a spinki 20 mm będą zbyt luźne na rurze 16 mm, co spowoduje jej przesuwanie się przed zalaniem wylewką. Dokładne dopasowanie średnicy jest absolutnie niezbędne dla stabilności układu rur.

Rodzaj rury (PEX, PEX-AL-PEX, PE-RT) zazwyczaj nie ma znaczącego wpływu na dobór spinek, o ile średnica zewnętrzna jest taka sama. Wszystkie te materiały mają zbliżoną twardość i elastyczność w kontekście mocowania. Ważniejsze jest, jak rura zachowuje się podczas układania – rury z warstwą aluminium są sztywniejsze i wymagają więcej siły do zagięcia, co może generować większe naprężenia na spinkach.

System instalacyjny również determinuje wybór. Jeśli zdecydowałeś się na system tackerowy ze względu na szybkość i koszty, wybór pada na spinki tackerowe i odpowiedni pistolet. Jeśli zależy Ci na absolutnej precyzji rozstawu i prostocie układania, wybierzesz system szynowy i pasujące do niego klipsy.

Podsumowując, aby prawidłowo dobrać spinki, należy: 1. Sprawdzić rodzaj i gęstość izolacji (EPS, XPS, wełna). 2. Określić grubość izolacji. 3. Znać średnicę zewnętrzną używanych rur (najczęściej 16mm, 18mm, 20mm). 4. Wziąć pod uwagę wybrany system montażu (tacker, szynowy, ręczny). Dopiero połączenie tych informacji pozwoli na podjęcie świadomej decyzji i uniknięcie problemów w przyszłości.

Dobór spinek to nie tylko teoria, ale też praktyka. Zdarza się, że nawet najlepsza spinka nie utrzyma rury na bardzo miękkim styropianie, który nie spełnia norm. Czasem trzeba po prostu spróbować na małym fragmencie i zobaczyć, jak spinki zachowują się na danym podłożu, zwłaszcza przy zagięciach rur, gdzie naprężenia są największe.

Prawidłowy montaż rur z wykorzystaniem spinek i takera

Posiadanie najlepszych spinek na świecie na niewiele się zda, jeśli nie potrafimy ich poprawnie zastosować. Prawidłowy montaż rur za pomocą spinek i takera to klucz do stabilnej i trwałej instalacji ogrzewania podłogowego. To proces, który wymaga uwagi i precyzji, ale gdy nabierze się wprawy, staje się naprawdę szybki.

Pierwszym krokiem jest przygotowanie podłoża, czyli ułożenie odpowiedniej warstwy izolacji termicznej. Musi być ona czysta, sucha i pozbawiona luźnych elementów. Na izolacji rozkłada się folię paroprzepuszczalną z nadrukowaną siatką pomagającą w zachowaniu równych odstępów między rurami. Często folie te posiadają też oznaczenia ułatwiające cięcie i układanie.

Następnie, przygotowujemy taker (pistolet do wbijania spinek). Należy go naładować odpowiednimi spinkami, pasującymi do średnicy rury i rodzaju izolacji. Spinki sprzedawane są w zasobnikach lub magazynkach, które łatwo się wkłada do takera. Ważne jest, aby używać spinek przeznaczonych do danego modelu takera, choć większość jest dość uniwersalna.

Układanie rury rozpoczyna się zazwyczaj od rozdzielacza. Rurę prowadzimy wzdłuż wytyczonego na folii wzoru pętli grzewczej. Kluczem jest stopniowe rozwijanie rury z kręgu i mocowanie jej do izolacji za pomocą takera. Nie należy rozwijać od razu całego kręgu rury, bo stanie się niepodatna na układanie i łatwiej o załamania.

Podczas wbijania spinki, taker przykładamy bezpośrednio do rury, w taki sposób, aby widełki spinki obejmowały rurę, a kolce były skierowane w dół, prostopadle do izolacji. Silne naciśnięcie takera spowoduje wbicie spinek w podłoże, stabilizując rurę.

Ile spinek na metr bieżący rury? To zależy od wielu czynników – sztywności rury, gęstości izolacji i oczekiwanego rozstawu. Ogólna zasada to wbijanie spinki co 50-100 cm na prostych odcinkach. Jednak kluczowe miejsca wymagają gęstszego mocowania. Przede wszystkim szczelne mocowanie na łukach i zakrętach jest fundamentalne.

Na łukach rura jest najbardziej naprężona. Tutaj spinki powinny być wbijane znacznie częściej – co 10-20 cm. Zapobiega to podnoszeniu się rury i zmianie zaplanowanego rozstawu. Podobnie przy przejściach przez progi czy w pobliżu rozdzielacza – warto zagęścić mocowanie, aby zapewnić stabilność systemu.

Ważne jest, aby taker był dociśnięty do podłoża w momencie strzału. Pozwala to na równomierne wbicie spinek i zapobiega odbijaniu się takera od izolacji, co mogłoby prowadzić do niepełnego wbicia spinki lub jej wygięcia. Ćwiczenie czyni mistrza – po kilku metrach rury nabiera się wprawy w obsłudze takera.

Unikaj wbijania spinek dokładnie w to samo miejsce na rurze, jeśli spinka nie chwyciła za pierwszym razem. Możesz uszkodzić rurę. Zamiast tego, przesuń taker o kilka centymetrów i spróbuj ponownie. Czasem problem leży w słabej jakości spinkach, które łatwo się łamią, lub zbyt twardej izolacji.

Zwracaj uwagę na to, czy spinki wchodzą w izolację prosto. Wygięte spinki nie tylko nie trzymają rury, ale mogą stworzyć ostre krawędzie potencjalnie groźne dla rury pod naporem wylewki. Uszkodzoną lub wygiętą spinkę lepiej wyjąć i zastąpić nową, obok.

Po ułożeniu całej pętli i jej kompletnym zamocowaniu spinkami, warto przejść wzdłuż ułożonych rur i dokonać wizualnej inspekcji. Sprawdzić, czy wszystkie spinki trzymają, czy rura nigdzie nie odstaje, zwłaszcza na łukach. To ostatni moment na ewentualne korekty przed zalaniem wylewką.

Cały proces układania z użyciem takera i spinek jest znacząco szybszy niż ręczne mocowanie do siatki. Profesjonalny instalator potrafi ułożyć i zamocować kilkadziesiąt metrów rury w ciągu godziny, w zależności od skomplikowania układu pętli. Sprawnie działający system tackerowy to inwestycja w czas.

Warto pamiętać o odpowiednim rozstawie rur, zgodnym z projektem grzewczym (np. 10 cm, 15 cm, 20 cm, 25 cm). Siatka na folii ułatwia zachowanie tych odstępów, a precyzyjne ułożenie rur ma bezpośredni wpływ na równomierność ogrzewania podłogi. Spinki pomagają utrzymać rury na liniach siatki.

Ostatnim etapem przed zalaniem jest napełnienie systemu wodą i przeprowadzenie próby ciśnieniowej. Rury pod ciśnieniem stają się sztywniejsze. To doskonały moment, aby zobaczyć, czy któreś spinki nie puszczają pod naprężeniem rury. W razie potrzeby można szybko dokonać poprawek, dobijając dodatkowe spinki.

Ile spinek potrzebujesz do instalacji ogrzewania podłogowego?

Pytanie o ilość potrzebnych spinek do ogrzewania podłogowego to jedno z najczęstszych pytań przed rozpoczęciem prac. Odpowiedź, jak to często bywa, brzmi: to zależy. Zależy od powierzchni, rozstawu rur, ich sztywności i preferowanej gęstości mocowania. Jednak można podać dość precyzyjne metody szacowania, które pozwolą zamówić odpowiednią ilość materiału.

Podstawą do wyliczeń jest całkowita długość rury, jaką ułożymy w instalacji. Ta z kolei zależy od powierzchni ogrzewanej i rozstawu rur. Przykładowo, na 1 metrze kwadratowym przy rozstawie 10 cm potrzeba około 10 metrów rury (plus zakręty). Przy rozstawie 15 cm około 6,7 mb, a przy 20 cm – 5 mb rury na m². Zakręty i podejścia do rozdzielacza dodają kilkanaście do kilkudziesięciu metrów, w zależności od konfiguracji pomieszczeń.

Gdy znamy całkowitą długość rury (lub ją szacujemy na podstawie powierzchni i rozstawu), możemy oszacować liczbę spinek w oparciu o ich gęstość na metrze bieżącym. W przypadku standardowych spinek tackerowych na izolacji EPS, przyjmuje się od 2 do 4 spinek na 1 metr bieżący rury na prostych odcinkach. Jak wspomniano wcześniej, na łukach zagęszczenie powinno być znacznie większe.

Bardziej precyzyjne podejście to szacowanie liczby spinek na metr kwadratowy powierzchni ogrzewanej. Ta metoda od razu uwzględnia rozstaw rur i zakręty. Przyjmuje się, że w zależności od skomplikowania układu, rozstawu rur (gęstości pętli) i typu izolacji, potrzeba od 7 do 12 spinek na 1 metr kwadratowy powierzchni netto (bez zajętej przez rozdzielacz, urządzenia sanitarne itp.).

Dla przykładu, pokój o powierzchni 20 m², w którym rury układane są w rozstawie 15 cm, będzie wymagał około 20 m² * (6,7 mb/m² rury + zapas na zakręty i podłączenie) ≈ 140-160 mb rury. Przyjmując średnio 3 spinki na metr bieżący, potrzebujemy około 140*3 = 420 do 160*3 = 480 spinek. Stosując metodę na metr kwadratowy, 20 m² * 10 spinek/m² (średnia wartość) = 200 spinek.

Powyższe przykłady pokazują, że szacowanie może się różnić. Realia budowy są takie, że często przyjmuje się "szkolną" wartość około 7-10 spinek na metr kwadratowy jako punkt wyjścia. Dla skomplikowanych pomieszczeń z dużą liczbą zakrętów, ta liczba może wzrosnąć. Duże, otwarte przestrzenie z prostymi pętlami mogą wymagać mniej spinek na m².

Nie można zapomnieć o marginesie błędu i odpadzie. Część spinek może się wygiąć lub połamać podczas wbijania, zwłaszcza jeśli izolacja jest twardsza lub mniej równa. Zawsze warto doliczyć zapas, np. 10-15% do oszacowanej liczby. Lepiej mieć kilkadziesiąt spinek za dużo niż zatrzymać pracę w sobotnie popołudnie z powodu braku kilku sztuk.

Spinki sprzedawane są zazwyczaj w opakowaniach po 500, 1000 lub 1500 sztuk. Zamawiając materiał, warto obliczyć łączną potrzebną ilość spinek dla całego budynku lub danego piętra i dobrać odpowiednie opakowania, często te większe są bardziej opłacalne.

W praktyce instalatorzy często nabywają na większą instalację (np. dom jednorodzinny ok. 150 m² ogrzewania podłogowego) kilka opakowań po 1000 sztuk, mając świadomość, że taka ilość z dużym zapasem wystarczy na typową konfigurację rur i uniknąc przerw w pracy na domawianie drobiazgów.

Finalna liczba potrzebnych spinek zależy od projektu instalacji, jej geometrii oraz zastosowanych materiałów izolacyjnych. Dobre oszacowanie pozwala uniknąć przestojów i optymalizować koszty, pamiętając jednak, że spinki to element o niskiej jednostkowej cenie, a ich brak potrafi generować wysokie koszty zastoju prac.

Doświadczenie w instalacjach pozwala szybko ocenić wizualnie, czy mocowanie jest wystarczające. Rura powinna przylegać płasko do izolacji na całej długości i nie podnosić się, zwłaszcza na łukach. Jeśli rura jest luźna lub unosi się, to sygnał, że potrzebne są dodatkowe spinki.
