Styropian do suchego ogrzewania podłogowego: jaki wybrać i jak ułożyć?

Płyta Standard ALU EPS 400 20 mm do suchego ogrzewania podłogowego: kompletny przewodnik

Strop skrzypi, wylewka odpada, a kalendarz remontu nie wybacza opóźnień. Właśnie w takich momentach styropian do suchego ogrzewania podłogowego pokazuje przewagę nad klasyczną podłogówką: zero mokrych prac, niski profil, obciążenie poniżej 30 kg/m² i gotowość do pracy zaraz po ułożeniu wykończenia. Płyta Standard ALU EPS 400 o grubości 20 mm to rozwiązanie zaprojektowane dokładnie pod taki scenariusz. Poniższy przewodnik zebrał parametry, realne koszty i typowe błędy wykonawcze, żebyś przed zakupem wiedział, co faktycznie dostajesz.

• Płyta Standard ALU EPS 400 20 mm do suchego ogrzewania podłogowego: kompletny przewodnik
• Płyta EPS 400 z aluminium: parametry techniczne i wymiary
• Sucha zabudowa ogrzewania podłogowego: montaż krok po kroku
• Płyta aluminiowa do podłogówki na strop drewniany i poddasze
• Sucha zabudowa podłogówki: wady, zalety i porównanie z wylewką
• Kalkulacja materiałowa dla 50 m² podłogówki
• Kompatybilność pokryć i systemów grzewczych
• Najczęstsze błędy wykonawcze

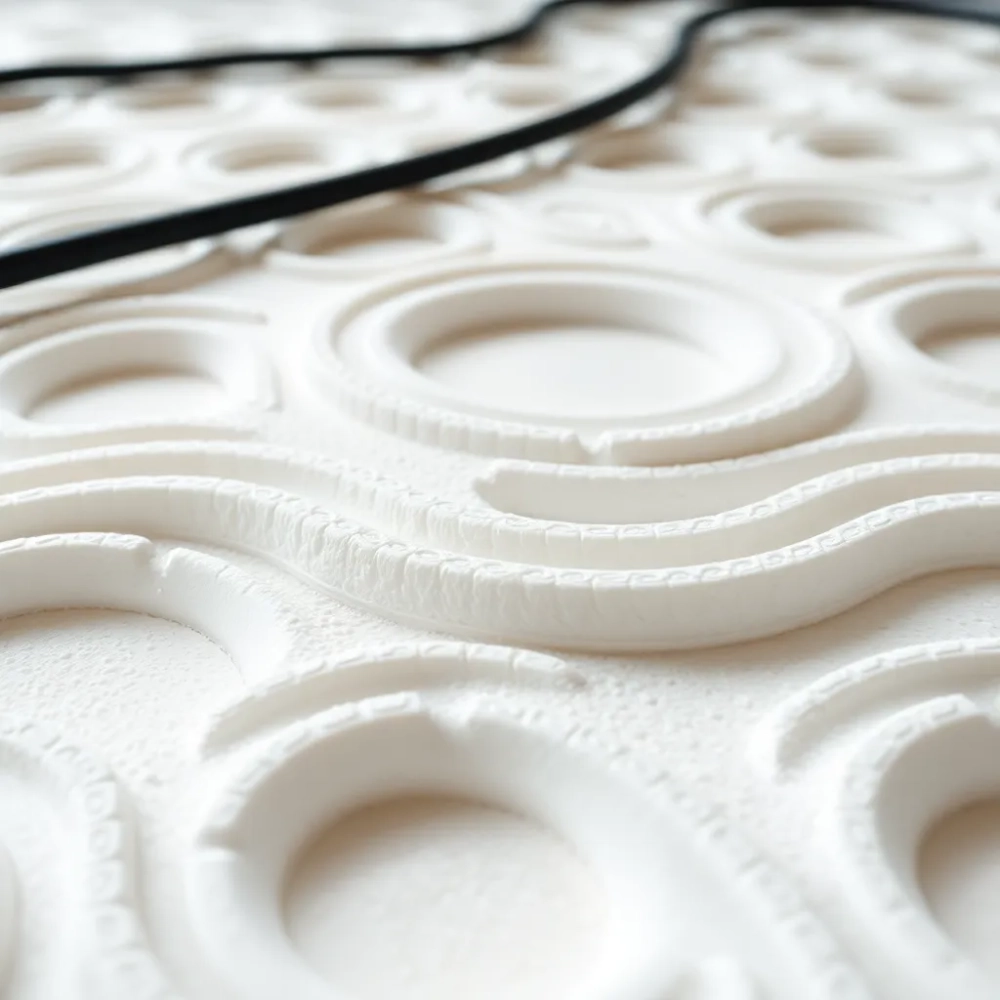

Płyta EPS 400 z aluminium: parametry techniczne i wymiary

Sama płyta to formatka 1200 × 600 mm (0,72 m² powierzchni użytkowej) wycięta z polistyrenu ekspandowanego EPS 400 o deklarowanej wytrzymałości na ściskanie 400 kPa przy 10% odkształceniu. Twardość pianki ma tu znaczenie czysto fizyczne: rura o średnicy 16 lub 17 mm wciskana na sucho w profil aluminiowy przenosi obciążenie punktowe, które w tańszych płytach EPS 70 czy EPS 100 prowadziłoby do trwałego wgniecenia i hałaśliwego kontaktu metal-metal. Standard 400 kPa oznacza zapas bezpieczeństwa około 40 000 kg/m², co w typowym mieszkaniu przekłada się na lata bezobjawowej pracy.

Warstwa aluminium 0,1 mm nie pełni tu roli dekoracyjnej. Folia działa jak radiator płaszczyznowy: przejmuje ciepło z rury i rozprowadza je poprzecznie po powierzchni płyty, dzięki czemu różnica temperatur między strefą nad rurą a strefą między rurami spada z około 5-6°C do 1,5-2°C. Efekt jest tak wyraźny, że wielu instalatorów porównuje odczuwalny rozkład ciepła do systemu mokrego, mimo braku wylewki akumulacyjnej.

Rozstaw tras grzewczych wynosi 15 cm i wynika bezpośrednio z szerokości przetłoczeń w blasze. Rury PE-Xc lub PE-RT II 16 × 2 mm oraz 17 × 2 mm wchodzą w kształtki zatrzaskowo, bez konieczności stosowania klipsów montażowych. Przy rozstawie 15 cm jeden metr bieżący rury pokrywa około 0,15 m² podłogi, więc zapotrzebowanie materiałowe łatwo policzyć już na etapie projektu.

Tabela 1. Parametry płyty Standard ALU EPS 400 20 mm

Pióro-wpust eliminuje mostki termiczne na stykach i skraca czas układania o około 25% w porównaniu z płytami na zakładkę. W praktyce ekipa dwuosobowa kładzie 40-60 m² takiej podłogówki w ciągu ośmiu godzin, łącznie z wyprowadzeniem tras do rozdzielacza.

Sucha zabudowa ogrzewania podłogowego: montaż krok po kroku

Suchy montaż zaczyna się od podłoża, a nie od płyt. Strop musi być suchy, równy (odchyłka poniżej 3 mm na 2 m łaty), pozbawiony luźnych fragmentów i pyłu. Na drewnie warto dodatkowo sprawdzić, czy deski nie skrzypią pod obciążeniem 80 kg: skrzypienie oznacza luz, który płyta nie skompensuje, bo działa na zasadzie sztywnej skorupy.

Po odkurzeniu powierzchni układa się paski brzegowe z pianki PE o grubości 5-8 mm. Pełnią one podwójną funkcję: kompensują rozszerzalność cieplną posadzki i tłumią mostek akustyczny wzdłuż ścian. Pominięcie tego kroku skutkuje charakterystycznym „strzelaniem” podłogi przy pierwszym mocniejszym grzaniu.

Kolejność prac

• Ułożenie pierwszej płyty w rogu pomieszczenia z zachowaniem 10 mm dylatacji obwodowej.
• Łączenie kolejnych płyt na pióro-wpust, delikatne dobijanie gumowym młotkiem przez kantówkę.
• Wykrawanie kształtów nożem termicznym lub wyrzynarką, zamiast łamania, by nie rozwarstwić aluminium.
• Wciskanie rury stopą lub kolanem, bez użycia narzędzi, które mogłyby uszkodzić powłokę aluminium.
• Próba ciśnieniowa instalacji 6 bar przez 30 minut przed ułożeniem pokrycia.
• Ułożenie warstwy poślizgowej z folii PE 0,2 mm pod panele lub maty filcowej 2-3 mm pod panele winylowe.

Rura wciskana w profil aluminiowy trzyma się mechanicznie, ale przy łukach ostrych (< 90°) warto co 30 cm wstawić klips zabezpieczający. W przeciwnym razie sprężystość polietylenu odpycha rurę od przetłoczenia, a w skrajnych przypadkach wypina ją przy późniejszym ruchu podłogi.

Przed położeniem paneli laminowanych lub deski warstwowej zaleca się wygrzanie systemu do temperatury projektowej przez 48 godzin i ponowną próbę ciśnieniową. Cykl grzewczy wykaże ewentualne ugięcia profili pod ciężarem pokrycia i pozwoli je skorygować przed zamknięciem podłogi.

Uwaga: płyty ALU EPS 400 nie przenoszą punktowych obciążeń powyżej 400 kPa. Ciężkie meble kuchenne, wanny żeliwne czy regały biblioteczne wymagają dodatkowej podpory dystrybuującej nacisk (np. sklejka 18 mm pod nogami). Bez tego aluminium ugnie się i powstanie efekt „klawiatury” przy chodzeniu.

Płyta aluminiowa do podłogówki na strop drewniany i poddasze

Strop drewniany z legarów 200 mm i deskowaniem 25 mm wytrzymuje obciążenie użytkowe około 150 kg/m², ale wylewka cementowa 50 mm dokłada 110 kg/m². Przy takiej rezerwie sucha zabudowa z płytą ALU EPS 400 waży poniżej 25 kg/m² i mieści się w zapasie bez żadnych wzmocnień. To dlatego właśnie ten system zyskał popularność przy adaptacjach poddaszy, gdzie każdy kilogram ma znaczenie dla doboru przekroju belek.

Na poddaszu z ociepleniem wełną mineralną 30 cm płyta EPS 400 pełni dodatkową rolę: rozdziela strefę grzewczą od izolacji termicznej stropu, dzięki czemu ciepło z rury nie ucieka w wełnę. W układzie suchym opór cieplny samej płyty (ok. 0,55 m²K/W dla 20 mm) jest świadomie niski, bo jej zadaniem jest przewodzić ciepło w górę, a nie blokować.

Przy adaptacji strychu układ warstw od dołu wygląda tak: folia paroizolacyjna 0,2 mm, legary z wełną 30 cm, szczelina wentylacyjna 3 cm, deskowanie 25 mm, płyta ALU EPS 400, mata akustyczna 2 mm, panele winylowe SPC 5 mm. Łączna wysokość zabudowy zamyka się w 5,5 cm, co na poddaszach z oknami połaciowymi bywa różnicą między zachowaną wysokością w świetle a koniecznością przebudowy ościeżnicy.

Na stropie drewnianym w budynku z lat 70. ubiegłego wieku kluczowe jest sprawdzenie zawilgocenia desek. Każdy procent wilgotności powyżej 12% pod płytą EPS zamieni się w kondensat między aluminium a deską, a skroplona woda wywoła korozję folii. W takiej sytuacji warto najpierw zaimpregnować strop środkiem grzybobójczym i odczekać 14 dni przed montażem płyt.

Sucha zabudowa podłogówki: wady, zalety i porównanie z wylewką

Główna przewaga systemu suchego nad mokrym to nie tylko waga, ale i bezwładność cieplna. Wylewka anhydrytowa 50 mm akumuluje około 75 kJ na każdy m² podłogi przy różnicy temperatur 10°C. Płyta ALU EPS 400 magazynuje zaledwie 4-5 kJ/m². Wynik: podłogówka sucha reaguje na zmianę zadanej temperatury w 30-45 minut, podczas gdy wylewka potrzebuje 3-4 godzin. W sypialni, gdzie liczy się szybkie dogrzanie przed snem, ma to realne znaczenie.

Z drugiej strony, brak akumulacji oznacza szybsze stygnięcie po awarii kotła. W domu pasywnym z rekuperacją to atut. W domu z kotłem na węgiel, gdzie każda przerwa w taktowaniu skutkuje wychłodzeniem, może być problem. Dlatego w budynkach z przewidywanymi przerwami w dostawie ciepła sucha zabudowa powinna iść w parze z buforem wodnym 200-300 l.

Tabela 2. Sucha zabudowa ALU EPS 400 vs podłogówka mokra

Do zalet systemu suchego należy też łatwa naprawa. Rura przebita wiertłem przy montażu listwy przypodłogowej? Wystarczy rozciąć panel nad uszkodzeniem, wymienić 50 cm odcinek złączką zaciskaną i ułożyć nowe pokrycie. W wylewce ta sama usterka oznacza kucie, suszenie i ponowne układanie posadzki.

Ograniczeniem suchej zabudowy pozostaje zakres pokryć. Płytki ceramiczne wymagają sztywnego, klejonego podłoża, którego płyta ALU nie zapewnia. Pod płytki lepiej sprawdza się suchy system z płytą gipsowo-włóknową lub klasyczna wylewka. Analogicznie kamień naturalny 20 mm/m² obciąża konstrukcję powyżej 50 kg/m², co na słabszych stropach może wymagać dodatkowej weryfikacji w projekcie budowlanym.

Rada praktyczna: przy powierzchni powyżej 30 m² suchą zabudowę dzieli się na strefy dylatacyjne co 6-8 m. Brak dylatacji w długim salonie prowadzi do spiętrzeń naprężeń i falowania paneli przy pierwszym sezonie grzewczym. Szczelinę 10 mm wypełnia się trwale elastycznym kitem akrylowym, a listwa przypodłogowa maskuje ją optycznie.

Kalkulacja materiałowa dla 50 m² podłogówki

Realny projekt zaczyna się od liczb. Na 50 m² podłogi potrzeba 70 płyt (50 / 0,72 = 69,4), 333 m rury 16 × 2 mm (50 / 0,15 = 333,3), rozdzielacza 8-obwodowego i około 5 złączek zaciskowych. Koszt materiałów w cenach katalogowych 2025: płyty 2500-3500 zł, rura 1300-1800 zł, rozdzielacz 600-900 zł, akcesoria 200-300 zł. Razem około 4600-6500 zł, czyli 92-130 zł/m² samej podłogówki bez wykończenia.

Do tego dochodzi folia PE, taśma dylatacyjna, klipsy przy łukach, ewentualna mata akustyczna: kolejne 8-12 zł/m². Robocizna w ekipie z doświadczeniem w suchych zabudowach to 80-120 zł/m². Łączny koszt inwestycji zamyka się w przedziale 180-260 zł/m², czyli 9000-13 000 zł za 50 m². Dla porównania: ta sama powierzchnia w systemie mokrym to zwykle 140-200 zł/m² materiałów, ale 28 dni oczekiwania zanim włączymy grzanie.

Checklista przed zakupem

• Pomiar powierzchni z naddatkiem 8% na docinki
• Sprawdzenie nośności stropu w projekcie budowlanym
• Wybór pokrycia: panele, winyl, parkiet miękki, parkiet lity
• Dobór źródła ciepła: pompa ciepła, kocioł gazowy, ogrzewanie elektryczne
• Określenie liczby obwodów na rozdzielaczu (1 obwód = max 80-100 m rury)
• Weryfikacja wilgotności podłoża poniżej 12%
• Zaplanowanie dylatacji obwodowej i strefowej

Kompatybilność pokryć i systemów grzewczych

Najlepiej współpracują z płytą ALU panele winylowe SPC 4-5 mm oraz panele laminowane 8 mm z wkładem HDF. Przewodność cieplna tych pokryć (0,17-0,24 W/mK) pozwala przekazać 60-70 W/m² przy temperaturze zasilania 35°C. Parkiet lity dębowy 14 mm działa poprawnie, ale wymaga ograniczenia temperatury powierzchni do 27°C, co przekłada się na konieczność większej powierzchni grzewczej przy tym samym zapotrzebowaniu cieplnym pomieszczenia.

Po stronie źródeł ciepła sucha zabudowa nie stawia ograniczeń. Pompy ciepła powietrze-woda osiągają najwyższą efektywność przy niskich temperaturach zasilania 30-40°C, a niska bezwładność płyty ALU sprzyja modulacji mocy. Kocioł gazowy kondensacyjny również pracuje w tym zakresie. Jedynym wyjątkiem jest ogrzewanie elektryczne: folia grzewcza pod panelem konkuruje z pętlą wodną o tę samą warstwę i w praktyce wybiera się jedno rozwiązanie.

Wybór między układem meandrycznym (dwa łuki) a ślimakowym zależy od kształtu pomieszczenia. W wąskim prostokącie 3 × 5 m meander daje krótsze trasy i szybszy montaż, ale nierównomierne temperatury przy ścianach zewnętrznych. Ślimak w tym samym pomieszczeniu wymaga dłuższej rury o 15-20%, ale rozkłada ciepło symetrycznie. W pokojach narożnych ślimak zwycięża prawie zawsze.

Najczęstsze błędy wykonawcze

Na setkach realizacji powtarza się kilka schematów. Pierwszy to pomijanie dylatacji obwodowej w imię „szczelności" podłogi. Drugi to wciskanie rury 17 mm w profil zaprojektowany pod 16 mm, co prowadzi do trwałego odkształcenia aluminium i nierównomiernego przylegania. Trzeci to rezygnacja z próby ciśnieniowej przed pokryciem, która kosztuje 30 minut, a ratuje przed tygodniem kucia.

Czwarty, rzadziej spotykany, to brak warstwy ochronnej na aluminium przy intensywnym chodzeniu po płytach w trakcie montażu. Aluminium 0,1 mm rysuje się od drobnych kamyków wnoszonych na butach. Rysy nie wpływają na przewodność cieplną, ale wyglądają nieestetycznie po zdjęciu pokrycia przy ewentualnej naprawie.

FAQ w pigułce

• Czy płyta EPS 400 wymaga dodatkowej izolacji? Na stropie międzykondygnacyjnym nie. Na gruncie lub nad nieogrzewanym garażem tak, najlepiej w postaci dodatkowej warstwy EPS 100 o grubości 50-80 mm pod płytą ALU.
• Czy można układać panele bezpośrednio na aluminium? Nie. Warstwa folii PE 0,2 mm lub pianki PE 2 mm oddziela aluminium od panelu i zapobiega skrzypieniu.
• Ile wynosi realna moc grzewcza takiej podłogi? 60-80 W/m² przy zasilaniu 35°C i pokryciu panelem winylowym 5 mm.
• Czy system suchy nadaje się pod fotowoltaikę? Tak, niska bezwładność idealnie współgra z nadprodukcją prądu w słoneczne południa.

Źródła danych i norm: PN-EN 13163 (wyroby ze styropianu), PN-EN 13501-1 (klasyfikacja ogniowa), PN-EN ISO 13790 (właściwości cieplne budynków), karty techniczne producentów płyt ALU EPS 400 oraz Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225). Aktualne wartości oporu cieplnego i cen katalogowych warto każdorazowo potwierdzić u producenta przed zamówieniem.
