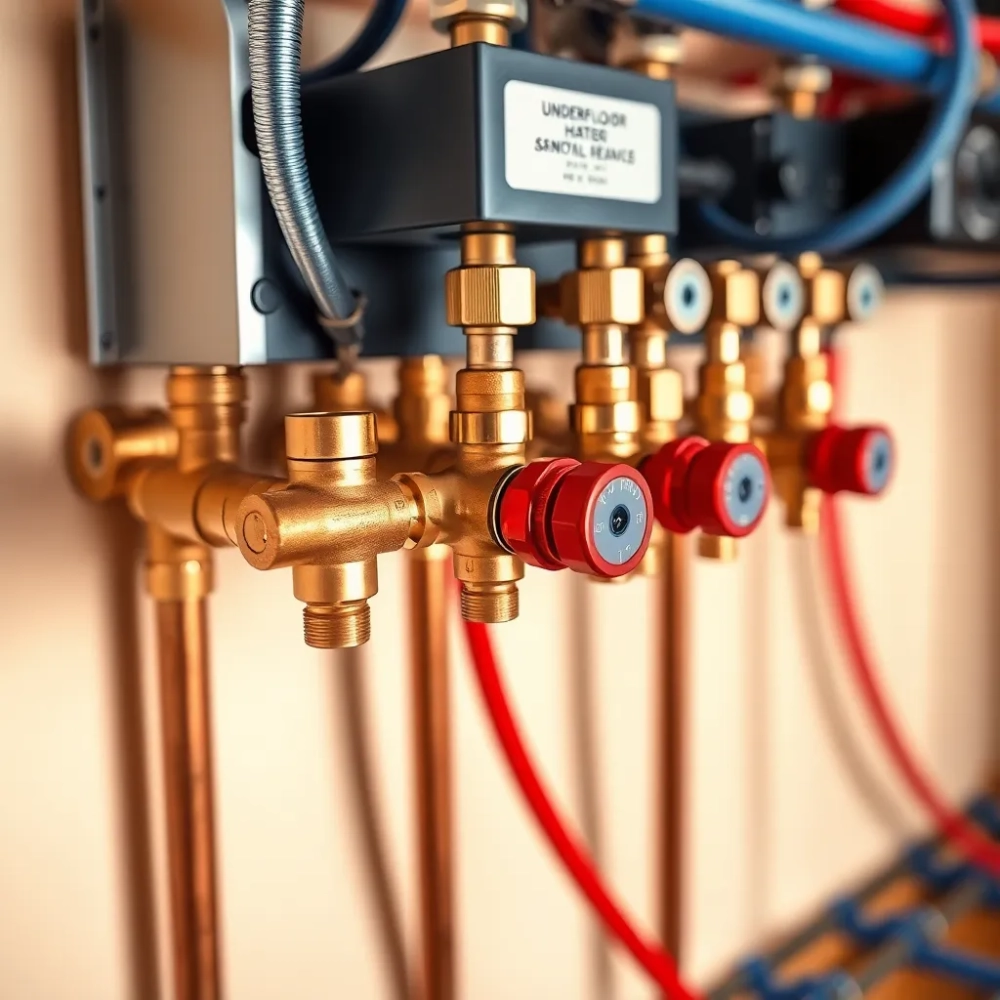

Podłączenie ogrzewania podłogowego do rozdzielacza bez stresu

Źle podłączony rozdzielacz ogrzewania podłogowego potrafi zamienić wymarzony dom w pole bitwy: jedno pomieszczenie gotuje się, drugie marznie, pompa wyje w nocy, a rachunki rosną. Tymczasem prawidłowe podłączenie ogrzewania podłogowego do rozdzielacza nie jest żadną czarną magią. Wystarczy trzymać się fizyki przepływu, znać różnicę między belką zasilającą a powrotną i nie oszczędzać na średnicach tam, gdzie liczy się każdy litr na minutę.

• Jak działa rozdzielacz podłogówki i dlaczego kolejność ma znaczenie
• Jak dobrać średnicę rury do rozdzielacza podłogowego
• Montaż rozdzielacza podłogówki krok po kroku
• Regulacja przepływów na rozdzielaczu ogrzewania podłogowego
• Grupa mieszająca do podłogówki kiedy jest naprawdę potrzebna
• Próba ciśnieniowa i odpowietrzanie rozdzielacza
• Najczęstsze błędy przy podłączeniu rozdzielacza podłogówki
• Checklista odbioru podłączenia rozdzielacza
• Mini-FAQ: najczęściej zadawane pytania
• Kiedy nie warto robić tego samemu

Jak działa rozdzielacz podłogówki i dlaczego kolejność ma znaczenie

Rozdzielacz to w gruncie rzeczy prosta rzecz: dwie belki połączone w jeden moduł, każda z kilkoma lub kilkunastoma wyjściami. Belka zasilająca przyjmuje czynnik grzewczy ze źródła ciepła i rozdziela go pomiędzy poszczególne pętle ułożone w podłodze. Belka powrotna zbiera wodę z tych pętli i odprowadza ją z powrotem do źródła. Różnica między nimi bywa subtelna wizualnie, a ma kolosalne znaczenie dla pracy całego układu.

Na belce zasilającej montuje się przepływomierze (rotametry). To przezroczyste cylindry ze skalą, wewnątrz których pływa stożkowy pływak. Im wyżej się unosi, tym więcej litrów wody przepływa w danej minucie. Dzięki temu od razu widać, czy pętla działa, czy jest zapowietrzona albo czy ktoś za mocno przykręcił zawór. Belka powrotna ma zawory regulacyjne lub termostatyczne, którymi precyzyjnie ustawia się opór hydrauliczny każdej pętli.

Odwrócenie tych ról to klasyczny błąd, który kosztuje setki złotych w poprawkach. Woda z przepływomierzem działa prawidłowo tylko wtedy, gdy pływak widzi rzeczywisty strumień wchodzący do pętli. Gdy trafi na powrót, wskazania miją się z rzeczywistością, a regulacja staje się ruletką.

Materiał belek też nie jest obojętny. Mosiądz sprawdza się w typowych instalacjach domowych, wytrzymuje temperaturę do 110°C, dobrze znosi twardą wodę i jest tańszy. Stal nierdzewna INOX wygrywa przy wodzie agresywnej chemicznie, w instalacjach z dużą ilością tlenu, w obiegach z glikolem oraz wszędzie tam, gdzie liczy się długowieczność powyżej 25 lat. Różnica cenowa sięga 30-40%, ale w domu na pokolenia zwykle się zwraca.

Jak dobrać średnicę rury do rozdzielacza podłogowego

Średnica rury to nie kwestia gustu, lecz czystej fizyki. Zbyt wąski przewód wywołuje duże spadki ciśnienia, pompa pracuje na granicy, a najdalsze pętle grzeją symbolicznie. Zbyt gruba rura to z kolei niepotrzebny koszt i trudniejszy montaż w stropie. Dla typowego domu jednorodzinnego optymalna średnica to 16, 17 lub 20 mm, a wybór zależy od długości obwodu grzewczego i powierzchni kondygnacji.

Przyjęło się, że jedna pętla z rurą 16 mm nie powinna przekraczać 80-100 metrów bieżących. Dłuższy obieg oznacza zbyt duży opór, który trzeba rekompensować wyższą mocą pompy. Rura 17 mm pozwala wydłużyć pętlę do 100-120 m, a 20 mm nawet do 120-150 m. Granicę wyznacza nie tyle średnica, co sumaryczny przepływ w belce rozdzielacza, który nie może przekroczyć wydajności pompy obiegowej.

Te wartości wynikają z prostego rachunku. Jedna pętla o długości 80 m przy rozstawie rur 15 cm ogrzewa około 12-15 m² podłogi. Aby dostarczyć do niej 7-10 l/min wody o temperaturze 35-40°C, potrzebny jest przekrój zdolny przenieść taki strumień przy oporach nieprzekraczających 20-25 kPa. Stąd te konkretne średnice.

Złączka przy rozdzielaczu to kolejny newralgiczny punkt. Najpopularniejsze to 3/4" eurokonus, pasujący do rur 16, 17 i 20 mm. Dla rur 25 mm stosuje się złączki 1", a dla 32 mm odpowiednio 5/4". Każda złączka składa się z pierścienia zaciskowego, tulei i nakrętki. Wkręca się ją kluczem momentowym z siłą 30-35 Nm, bo zbyt mocne dokręcenie zdeformuje o-ring i instalacja zacznie kapać w najmniej odpowiednim momencie.

Wybór rury wpływa też na sposób łączenia. PEX i PE-RT zaciska się złączkami zaciskowymi lub skręcanymi. ALUPEX wymaga złączek prasowanych z profilem TH lub U, bo aluminium nie pozwala na zwykłe zaciskanie. Różnica w kosztach złączek to około 3-5 zł na pętlę, ale przy 10 pętlach robi się już konkretna kwota.

Montaż rozdzielacza podłogówki krok po kroku

Samo podłączenie rozdzielacza do ogrzewania podłogowego zaczyna się dużo wcześniej niż przykręcanie rur. Najpierw trzeba wybrać miejsce, a to determinuje późniejszy komfort obsługi. Najlepsza lokalizacja to centralny punkt domu, w korytarzu, przy ścianie nośnej. Rozdzielacz potrzebuje dostępu serwisowego przez cały okres eksploatacji, więc zabudowanie go pod wanną albo za regałem to proszenie się o kłopoty.

• Szafka podtynkowa o głębokości 11-15 cm dla rozdzielaczy 2-3 obwodowych lub natynkowa dla większych zestawów.
• Wysokość montażu 30-50 cm od poziomu gotowej podłogi, aby łatwo odczytywać rotametry.
• Zachowanie poziomu z tolerancją 2 mm/m, inaczej powietrze gromadzi się po jednej stronie.
• Dostęp do zaworów odcinających od strony źródła ciepła.
• Min. 15 cm wolnej przestrzeni z każdej strony na wygodne dokręcanie złączek.

Gdy szafka stoi, pora na podłączenie hydrauliczne. Schemat ideowy wygląda następująco: źródło ciepła → zawór odcinający → opcjonalna grupa mieszająca → rozdzielacz zasilający → pętle podłogowe → rozdzielacz powrotny → źródło ciepła. W domach z niskotemperaturowym źródłem (pompa ciepła, kondensacyjny kocioł gazowy) grupa mieszająca często nie jest potrzebna, bo woda wychodzi z kotła już w okolicach 35-45°C.

Stronę zasilania i powrotu rozpoznaje się po oznaczeniach producenta lub kolorze pokręteł. Belka z rotametrami idzie zawsze na zasilanie, czyli bliżej wylotu ciepłej wody ze źródła. Pomylenie stron to najczęstsza przyczyna, że podłoga grzeje, ale nierównomiernie, a użytkownik szuka usterki godzinami.

Regulacja przepływów na rozdzielaczu ogrzewania podłogowego

Po napełnieniu instalacji wodą i odpowietrzeniu przychodzi moment, w którym trzeba ustawić przepływy. To właśnie regulacja decyduje o tym, czy salon ma 24°C, a sypialnia 21°C, czy odwrotnie. Zasada jest prosta: pętla krótsza dostaje mniej wody, pętla dłuższa więcej. Bez tego wyrównania krótsza pętla "kradnie" cały strumień, a długa grzeje słabo.

Wartości docelowe zależą od długości pętli i mocy grzewczej. Dla pętli 60 m przy rozstawie 15 cm przepływ powinien wynosić około 5-6 l/min. Dla pętli 90 m wzrasta do 7-8 l/min. Dla pętli 120 m sięga 9-10 l/min. Poniżej 3 l/min woda płynie zbyt wolno, by równomiernie oddać ciepło, a powyżej 12 l/min pojawia się szum i niepotrzebne straty ciśnienia.

Sam mechanizm regulacji opiera się na zaworze na belce powrotnej. Kręcąc pokrętłem, zmniejszasz lub zwiększasz przekrój, przez który przepływa woda. Pływak w rotametrze natychmiast reaguje. Kluczem regulacyjnym lub śrubokrętem płaskim obraca się pokrętło, aż pływak ustawi się na żądanej podziałce. Po ustawieniu wszystkich pętli warto odczekać 24 godziny i skorygować wartości, bo po tym czasie woda osiąga pełną temperaturę i obraz się stabilizuje.

Wielu instalatorów zapomina o jednej rzeczy. Regulacja powinna się odbywać przy pracującej pompie obiegowej i pełnym otwarciu wszystkich zaworów termostatycznych na belce powrotnej. Dopiero potem stopniowo się je przykręca. W innym przypadku pomiary będą obarczone błędem sięgającym nawet 30%.

Grupa mieszająca do podłogówki kiedy jest naprawdę potrzebna

Grupa mieszająca to element, który budzi chyba najwięcej kontrowersji. Jedni montują ją zawsze, inni nigdy, a prawda leży pośrodku. Jej zadanie to obniżenie temperatury wody zasilającej pętle podłogowe. Podłogówka potrzebuje 35-45°C, podczas gdy kocioł na paliwo stałe potrafi podać 60-80°C. Różnica jest ogromna, a zbyt gorąca woda w pętlach oznacza dyskomfort, pękanie posadzki i skrócenie żywotności rur.

Grupa mieszająca składa się z zaworu trójdrożnego lub czterodrożnego, pompy mieszającej oraz termostatu. Zawór miesza wodę gorącą z powrotem, uzyskując zadaną temperaturę. Pompa wymusza obieg w obiegu podłogowym, bo opory są zbyt duże dla pompy kotłowej. Termostat pilnuje parametrów. Całość kosztuje 1800-3500 zł w zależności od producenta i wyposażenia.

Kiedy jest potrzebna? Przede wszystkim przy kotłach na paliwo stałe, gdzie temperatura wody skacze od 50 do 90°C. Podłogówka tego nie wytrzyma. Przy pompy ciepła grupa mieszająca jest zbędna, bo sprężarka dostarcza wodę o stałej, niskiej temperaturze. Kocioł kondensacyjny gazowy też zwykle pracuje w trybie niskotemperaturowym, więc bezpośrednie podłączenie wystarcza.

Norma PN-EN 1264 mówi wprost: temperatura powierzchni podłogi nie powinna przekraczać 29°C w strefie stałego pobytu i 35°C w strefie krawędziowej. Przy wodzie 55°C w pętli betonowa wylewka rozgrzewa się do 32-34°C, co już jest na granicy komfortu. Stąd potrzeba mieszania wszędzie tam, gdzie źródło daje więcej niż 50°C na zasilaniu.

Próba ciśnieniowa i odpowietrzanie rozdzielacza

Zanim woda popłynie do pętli, instalacja musi przejść próbę szczelności. To nie formalność, lecz jedyny moment, by wykryć nieszczelność przed wylaniem wylewki. Próba polega na napełnieniu układu wodą lub sprężonym powietrzem do ciśnienia 1,5× ciśnienia roboczego, czyli zazwyczaj 4,5-6 bar, i obserwacji przez 30 minut. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność wymagającą poprawki.

Po próbie pora na powolne napełnianie. Otwiera się zawór na zasilaniu, a na każdej pętli zawór odcinający. Woda wchodzi powoli, wypychając powietrze przez odpowietrzniki automatyczne zamontowane na końcach belek. Po napełnieniu każdej pętli zamyka się jej zawór i przechodzi do następnej. Na koniec otwiera się wszystkie jednocześnie, włącza pompę i obserwuje rotametry. Pływaki powinny się unieść do docelowych wartości w ciągu 2-3 minut.

Odpowietrzanie to proces, który trwa. Pierwsze 24 godziny wskazania rotametrów mogą skakać, bo rozpuszczone powietrze uwalnia się z wody przy zmianie temperatury. Po tym czasie obraz się stabilizuje i dopiero wtedy reguluje się przepływy docelowe. Warto też zostawić odpowietrzniki otwarte na stałe, a nie zamykać ich po pierwszym dniu.

⚠️ Uwaga. Odkręcanie śruby odpowietrznika przy pracującej pompie pod ciśnieniem grozi poparzeniem gorącą wodą. Zawsze najpierw wyłącz pompę, zakręć zawory, odkręć śrubę, a potem odpowietrzaj. Po odpowietrzeniu zakręć śrubę i przywróć obieg.

Najczęstsze błędy przy podłączeniu rozdzielacza podłogówki

Doświadczenie pokazuje, że te same błędy wracają jak bumerang. Zebranie ich w jednym miejscu pozwala uniknąć kosztownych poprawek, które po wylaniu wylewki oznaczają kucie podłogi.

Lista wygląda na długą, ale w praktyce większość problemów wynika z pośpiechu. Monter, który ma jeszcze trzy zlecenia tego dnia, pominie odpowietrzenie, nie sprawdzi momentu dokręcenia, a regulację zostawi "na potem". Po dwóch sezonach grzewczych okazuje się, że podłoga w sypialni jest lodowata, a w łazience parzy w stopy.

Checklista odbioru podłączenia rozdzielacza

Dobrym zwyczajem jest sporządzenie protokołu odbioru instalacji przed zalaniem wylewki. Poniższa checklista obejmuje 15 punktów, które warto sprawdzić wspólnie z wykonawcą. Odhaczony punkt to spokój na lata.

• Szafka rozdzielacza zamontowana na wysokości 30-50 cm z dostępem serwisowym.
• Poziom rozdzielacza sprawdzony poziomicą, tolerancja poniżej 2 mm/m.
• Belka zasilająca (z rotametrami) potwierdzona po stronie zasilania ze źródła.
• Belka powrotna z zaworami regulacyjnymi potwierdzona po stronie powrotu.
• Średnica rury zasilającej zgodna z tabelą doboru dla danej powierzchni.
• Zawory odcinające zamontowane na zasilaniu i powrocie przed rozdzielaczem.
• Odpowietrzniki automatyczne na obu końcach każdej belki.
• Złączki dokręcone kluczem momentowym 30-35 Nm.
• Wszystkie pętle oznaczone numerem i przypisane do pomieszczenia.
• Długość każdej pętli zmierzona i zapisana w protokole.
• Próba ciśnieniowa 1,5× ciśnienia roboczego, 30 min, spadek poniżej 0,2 bar.
• Napełnienie instalacji wodą z odpowietrzeniem każdej pętli osobno.
• Pływaki rotametrów pokazują wartości po 24 h pracy pompy.
• Regulacja przepływów wykonana wg tabeli dla danej długości pętli.
• Temperatura wody zasilającej mieści się w granicach 35-45°C (lub z grupą mieszającą).

Zachowaj tę checklistę wraz z protokołem próby ciśnieniowej i schematem rozmieszczenia pętli. Przy remoncie za 10 lat, gdy ktoś zapomni, która rura dokąd idzie, ten dokument ocali kilka godzin szukania i setki złotych w potencjalnych szkodach.

Mini-FAQ: najczęściej zadawane pytania

Czy mogę podłączyć ogrzewanie podłogowe bez grupy mieszającej?
Tak, pod warunkiem, że źródło ciepła dostarcza wodę o temperaturze 35-45°C. Pompy ciepła, kotły kondensacyjne gazowe i nowoczesne kotły olejowe zwykle pracują w tym zakresie. Przy kotłach na paliwo stałe grupa mieszająca jest obowiązkowa.

Ile pętli można podłączyć do jednego rozdzielacza?
To zależy od jego długości. Typowe moduły mieszczą od 2 do 12 obwodów. Przy większej liczbie pętli stosuje się dwa rozdzielacze połączone w jeden zestaw, albo rozdziela się je na kondygnacje. Każda pętla może mieć do 100-120 m rury 16 mm, czyli ogrzewać 12-15 m² podłogi.

Jak często odpowietrzać rozdzielacz?
Przy automatycznych odpowietrznikach raz na sezon wystarczy skontrolować, czy nie ciekną. Przy ręcznych odpowietrznikach warto je odkręcić po pierwszym uruchomieniu, po tygodniu pracy i po miesiącu. Później powietrze uwalnia się coraz rzadziej.

Czym się różni rozdzielacz z przepływomierzami od rozdzielacza z zaworami termostatycznymi?
Przepływomierze (rotametry) pokazują aktualny przepływ i ułatwiają ręczne zbalansowanie instalacji. Zawory termostatyczne reagują na temperaturę powietrza w pomieszczeniu i ograniczają przepływ, gdy zbliża się do zadanej wartości. W praktyce często łączy się oba rozwiązania: rotametry na zasilaniu, zawory termostatyczne na powrocie. Koszt zestawu rośnie wtedy o 40-60%, ale komfort regulacji jest nieporównywalnie wyższy.

Kiedy nie warto robić tego samemu

Podłączenie ogrzewania podłogowego do rozdzielacza wygląda na prostą hydraulikę, ale diabeł tkwi w szczegółach. Jedno niedokręcone złącze, jedna źle oznakowana pętla, jedno przeoczone odpowietrzenie i cała podłoga do kucia. Samodzielna praca ma sens, gdy ktoś ma doświadczenie w instalacjach wodnych, dysponuje kluczem momentowym, manometrem i czasem na powolne odpowietrzanie. W pozostałych przypadkach koszt ekipy 1500-3000 zł zwróci się w postaci spokojnego snu przez następne 20 lat.

Dobrze podłączony rozdzielacz pracuje cicho, równomiernie i bezobsługowo przez cały sezon grzewczy. Wystarczy raz w roku sprawdzić ciśnienie w instalacji, skontrolować odpowietrzniki i przekręcić zawory, które zdążyły się zakleić osadami. Reszta dzieje się sama dzięki fizyce, którą wymusza prawidłowy dobór średnic, regulacja przepływów i właściwe ciśnienie w układzie.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 805 (Zaopatrzenie w wodę), normy producentów rur PEX/PE-RT/ALUPEX, wytyczne DTR wybranych producentów rozdzielaczy, dane katalogowe pomp obiegowych i grup mieszających dostępne na stronach producentów oraz w ogólnodostępnych katalogach branżowych (np. portal instalacje.org).
