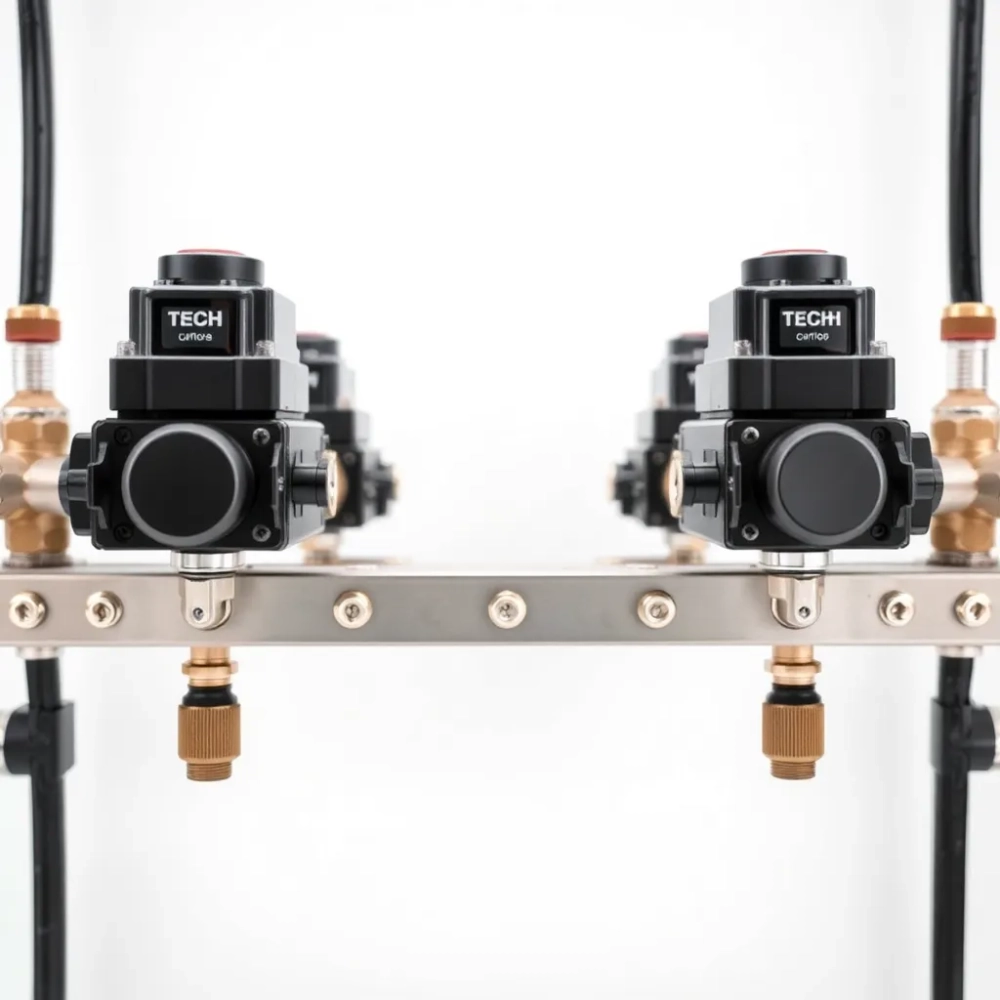

Siłowniki do ogrzewania podłogowego TECH – jak dobrać i zamontować

Budowa i zasada działania siłownika termoelektrycznego

Siłownik termoelektryczny działa na prostej, a zarazem pomysłowej zasadzie fizycznej: prąd płynący przez rezystor grzewczy rozgrzewa wkład PTC, który rozszerza się i popycha trzpień. Ten ruch skok rzędu 4 do 5 milimetrów otwiera lub zamyka zawór na rozdzielaczu. Po odcięciu zasilania sprężyna powrotna ściąga trzpień z powrotem w czasie od jednej do trzech minut, zależnie od modelu.

• Budowa i zasada działania siłownika termoelektrycznego
• Jak dobrać siłownik do rozdzielacza podłogówki
• Montaż siłownika termoelektrycznego krok po kroku
• Typowe awarie i ich przyczyny
• Integracja z inteligentnym domem
• Najważniejsze kryteria wyboru

W typowej instalacji podłogowej łańcuch sterowania wygląda tak: sterownik (centralka ścienna lub moduł w szafce) → termostat pokojowy (mierzy temperaturę powietrza) → siłownik termoelektryczny (fizycznie otwiera przepływ) → zawór na rozdzielaczu (wpuszcza wodę do pętli). Każde ogniwo ma swoje napięcie znamionowe i musi do siebie pasować, bo inaczej cały obwód milczy.

Kluczowe elementy konstrukcyjne to: obudowa z tworzywa odpornego na temperaturę do 60°C, grzałka PTC o poborze około 2 W, trzpień z mosiądzu lub stali nierdzewnej, sprężyna powrotna ze stali sprężynowej oraz złącze gwintowane M28x1,5 albo M30x1,5. Ten ostatni parametr decyduje o kompatybilności z konkretnym rozdzielaczem.

Różnica między wersją NC (normalnie zamkniętą) a NO (normalnie otwartą) wynika z samej konstrukcji sprężyny. W NC sprężyna domyka zawór, a napięcie otwiera. W NO działa odwrotnie, co przydaje się w obiegach chłodzenia sufitowego albo tam, gdzie chcesz mieć domyślnie otwarty przepływ. Dobranie złego typu to klasyczny błąd montażowy: grzanie włącza się z opóźnieniem albo pokój w ogóle się nie nagrzewa.

Jak dobrać siłownik do rozdzielacza podłogówki

Zanim wybierzesz konkretny model, sprawdź sześć rzeczy: typ zaworu w rozdzielaczu, wymiar gwintu, napięcie sterownika, wersję NC albo NO, dopuszczalną moc pojedynczej pętli oraz kompatybilność protokołu z twoim systemem automatyki. Pominięcie któregokolwiek z tych punktów kończy się albo brakiem grzania, albo koniecznością zwrotów i ponownego montażu.

Gwint M30x1,5 obsługuje większość popularnych rozdzielaczy europejskich, ale spotkasz też M28x1,5, szczególnie w starszych instalacjach albo tańszych zestawach. Warto zmierzyć rozstaw i średnicę adaptera, zanim złożysz zamówienie. Śrubunek o pół milimetra różnicy po prostu nie wkręcisz.

Przy doborze mocy pamiętaj o prostej zależności: pokój 20 m² z podłogówką o zapotrzebowaniu 60 W/m² daje 1200 W na pętlę, co przekłada się zwykle na 3 do 4 pętli grzewczych. Każda z nich wymaga osobnego siłownika. Siłownik o poborze 2 W na czterech pętlach pobiera 8 W, co mieści się w zakresie każdego zasilacza 24 V o wydajności co najmniej 1 A.

Dobieraj siłownik z tym samym napięciem co wyjścia sterownika. Mieszanie 230 V i 24 V na jednym rozdzielaczu grozi przepaleniem cewek i utratą gwarancji całego zestawu.

W instalacjach z centralnym sterowaniem Sinum albo podobnym systemem smart home wybieraj siłowniki 24 V, ponieważ takie napięcie uznaje się za bezpieczne przy okablowaniu prowadzonym w kanałach podtynkowych i w pobliżu instalacji wodnej. Zasilacz impulsowy 24 V DC o mocy 30 W wystarcza zwykle na 8 do 12 siłowników, zależnie od jednoczesności pracy.

Jeśli w rozdzielaczu masz już siłowniki NO, a chcesz przejść na system strefowy z centralnym sterowaniem, całą sekcję musisz wymienić. Mieszanie NC i NO w jednym obiegu prowadzi do sytuacji, w której jedne pętle grzeją, a inne nie, bez żadnej logiki.

Montaż siłownika termoelektrycznego krok po kroku

Montaż zajmuje zwykle od 5 do 10 minut na pojedynczy siłownik i nie wymaga narzędzi specjalistycznych. Potrzebujesz jedynie śrubokręta płaskiego do zacisków elektrycznych i ewentualnie klucza nastawnego do śrubunków na rozdzielaczu. Przed rozpoczęciem odetnij napięcie w obwodzie zasilacza lub sterownika, by uniknąć przypadkowego zwarcia.

Krok pierwszy to nałożenie siłownika na zawór ręcznie, bez użycia narzędzi. Nakręcasz go do wyczucia oporu, aż adapter osiądzie na trzpieniu zaworu. Dokręcanie kluczem albo szczypcami niszczy plastikową obudowę i prowadzi do pęknięć przy pierwszym cyklu grzania.

Krok drugi to podłączenie elektryczne według schematu producenta. W wersji 230 V siłownik ma zwykle dwa przewody: fazowy L i neutralny N, bez potrzeby podłączania przewodu ochronnego, bo obudowa jest z tworzywa. W wersji 24 V spotkasz oznaczenia + i albo kolory: brązowy plus, niebieski minus. Przewody prowadź w peszelach albo kanałach natynkowych z dala od rur zasilających c.o.

Nigdy nie otwieraj obudowy siłownika, nie odkręcaj górnej zaślepki trzpienia ani nie demontuj grzałki PTC. Wnętrze nie zawiera elementów, które użytkownik może samodzielnie naprawić, a ingerencja unieważnia gwarancję.

Krok trzeci to załączenie napięcia i test. Sterownik wysyła sygnał, siłownik rozgrzewa się i w ciągu dwóch do trzech minut przesuwa trzpień. Pierwsze otwarcie sygnalizuje charakterystyczny klik. Po usłyszeniu go sprawdź ręką (przez rękawicę) temperaturę rury zasilającej pętlę: powinna być wyraźnie cieplejsza niż w stanie spoczynku.

Krok czwarty to konfiguracja adresu pętli w sterowniku. Każda pętla odpowiada konkretnemu kanałowi wyjściowemu, który przypisujesz do konkretnego termostatu. Numeracja powinna być spójna z dokumentacją rozdzielacza, żebyś za pół roku nie musiał zgadywać, która pętla odpowiada sypialni, a która łazience.

Typowe awarie i ich przyczyny

Najczęstsza usterka to brak reakcji na sygnał ze sterownika. W 70% przypadków winowajcą okazuje się po prostu złe podłączenie przewodów, szczególnie zamiana L i N w wersji 230 V albo odwrócona polaryzacja w 24 V. Diagnostyka zajmuje minutę: miernik napięcia na zaciskach i sprawdzenie, czy dioda LED na sterowniku sygnalizuje poprawne wyjście.

Drugie miejsce w statystykach awarii zajmuje uszkodzenie trzpienia spowodowane próbą siłowego odkręcenia starego siłownika albo jego zamontowaniem na niewłaściwym zaworze. Trzpień wychodzi wtedy z prowadnicy i zacina się po 2 do 3 milimetrach ruchu. Objaw jest charakterystyczny: siłownik pobiera prąd, grzeje się, ale zawór ani drgnie.

Trzeci klasyk to brak kompatybilności gwintu, czyli adapter wchodzi na trzpień, ale nie sięga do końca skoku. W efekcie zawór otwiera się tylko do połowy, a pokój nagrzewa się znacznie wolniej niż zakładał projekt. Tu pomaga jedynie wymiana adaptera albo całego siłownika na właściwy rozmiar.

Żywotność siłownika termoelektrycznego sięga zwykle 50 000 do 100 000 cykli, co przy typowej eksploatacji oznacza 8 do 12 lat pracy. Po tym czasie pierwsza odmawia posłuszeństwa sprężyna powrotna, a objawem jest powolne zamykanie zaworu po wyłączeniu napięcia.

Wymiana starego siłownika na nowy nie wymaga spuszczania wody z instalacji, o ile rozdzielacz wyposażono w zawory odcinające. Wykręcasz stary egzemplarz ręcznie, nakręcasz nowy, podłączasz przewody. Całość zajmuje kwadrans na jeden obieg, a koszt samego siłownika to zwykle od 60 do 140 złotych netto.

Integracja z inteligentnym domem

Podłączenie siłowników do systemu smart home zmienia charakter ogrzewania podłogowego z reaktywnego na predykcyjny. Algorytm pogodowy w sterowniku centralnym porównuje temperaturę zewnętrzną z krzywą grzewczą i koryguje czas pracy poszczególnych stref. Efektem jest stabilniejsza temperatura wnętrza i mniejsze wahania zużycia gazu albo prądu w pompie ciepła.

W systemie Sinum oraz w większości rozwiązań opartych na protokole Modbus siłowniki 24 V łączysz ze sterownikiem przez listwę zaciskową. Centralka wysyła sygnał otwarcia na konkretny kanał, ten aktywuje siłownik na 2 do 3 minut, a czujnik temperatury podłogowej (opcjonalny) weryfikuje, czy temperatura osiągnęła zadaną wartość. Schemat sterowania jest identyczny jak w wersji klasycznej, z tą różnicą, że logiką zarządza program, a nie prosty termostat bimetaliczny.

Strefowe harmonogramy pozwalają wyłączyć grzanie w sypialni od 7:00 do 22:00, obniżyć łazienkę o 1°C w nocy albo utrzymać 18°C w pokoju gościnnym przez cały tydzień. Wszystko konfigurujesz z aplikacji, bez wchodzenia do szafki z rozdzielaczem. To rozwiązanie, które przez pierwsze dwanaście miesięcy zwraca się w rachunkach za ogrzewanie, zwłaszcza w domach 120 m² z sześcioma do ośmioma pętlami.

Z perspektywy eksploatacyjnej zwróć uwagę na trzy elementy: redundancję zasilania (awaryjny akumulator 24 V podtrzymuje pracę przy zaniku napięcia), jakość okablowania (skrętka UTP zamiast pojedynczych przewodów przy długościach powyżej 20 metrów) oraz zgodność protokołów (sprawdź, czy twój sterownik obsługuje konkretny model siłownika, zanim kupisz zestaw).

Najważniejsze kryteria wyboru

Podsumowując najważniejsze parametry, które faktycznie wpływają na decyzję: typ NC dla podłogówki mieszkaniowej, napięcie 230 V przy klasycznym sterowniku albo 24 V przy smart home, gwint M30x1,5 w nowych instalacjach i M28x1,5 w starszych, czas otwarcia od 60 do 180 sekund oraz klasa szczelności minimum IP54 w pomieszczeniach suchych, a IP65 w łazienkach i kotłowniach.

Przy wyborze dostawcy sprawdź dostępność dokumentacji technicznej w języku polskim, wsparcie techniczne producenta oraz realny okres gwarancji (minimum 24 miesiące, a w lepszych seriach 36 miesięcy). Sam siłownik nie jest elementem, na którym warto oszczędzać kilkanaście złotych, bo jego usterka oznacza wyłączenie pętli w środku zimy.

Przed zakupem skontaktuj się z doradcą technicznym, który zweryfikuje zgodność twojego rozdzielacza, sterownika i planowanej liczby pętli. Konsultacja trwa zwykle 10 minut przez telefon albo czat, a pozwala uniknąć kosztownych pomyłek przy pierwszym uruchomieniu instalacji. Szczególnie wtedy, gdy rozbudowujesz istniejący system o dodatkowe strefy albo wymieniasz sterownik na nowoczesny.

Źródła danych i norm: PN-EN 215:2019 (termostatyczne zawory grzejnikowe i siłowniki), PN-EN 60730-2-14 (automatyczne regulatory elektryczne do użytku domowego), dokumentacja techniczna producentów rozdzielaczy oraz karty katalogowe siłowników publikowane na stronach internetowych producentów automatyki budynkowej.
