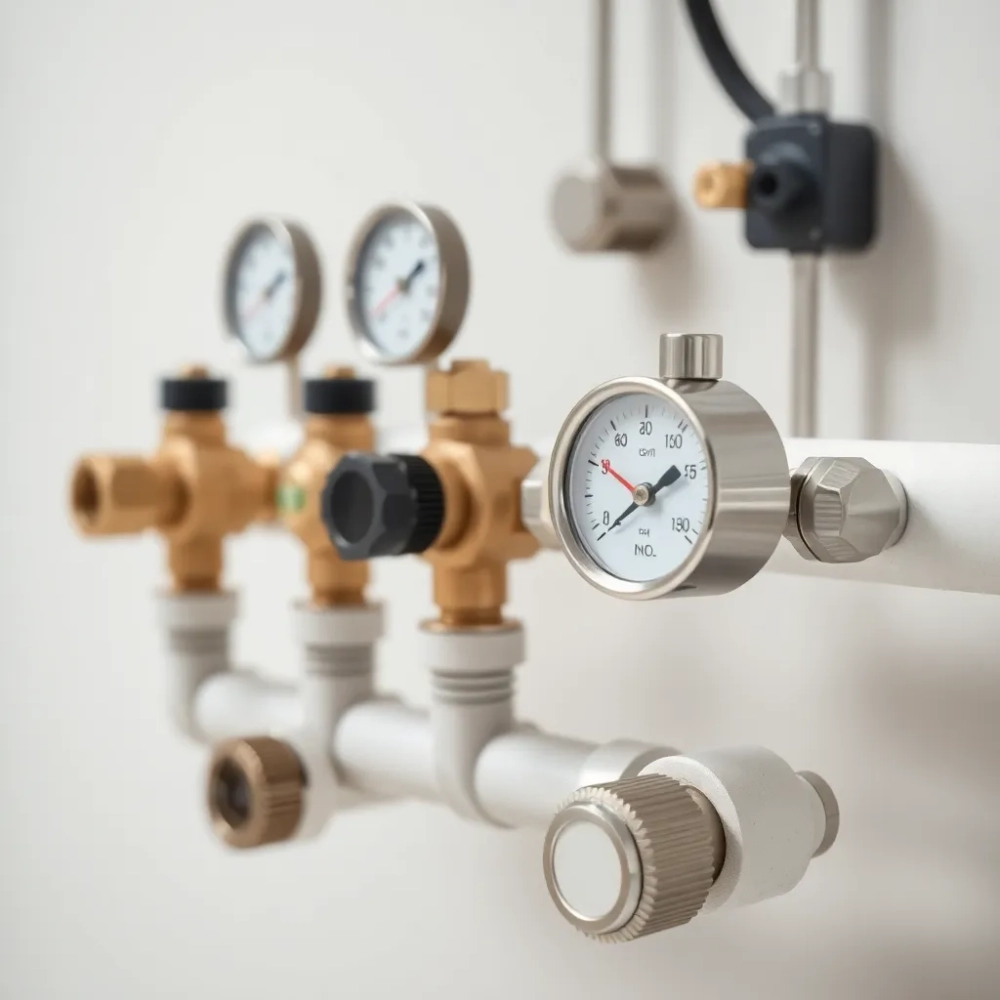

Rozdzielacz ogrzewania podłogowego – jak ustawić i zaoszczędzić

Parametry pracy podłogówki, które musisz znać

Podłogówka działa na zupełnie innej zasadzie niż klasyczne grzejniki. Pracuje w niskich temperaturach, bo ogromna powierzchnia podłogi oddaje ciepło powoli i równomiernie. Zasilanie powinno mieścić się w przedziale 35-45°C, a powrót być chłodniejszy o 5-10°C. Taka różnica zapewnia stały przepływ energii bez strat.

• Parametry pracy podłogówki, które musisz znać
• Rozdzielacz podłogówki regulacja krok po kroku
• Temperatura ogrzewania podłogowego w różnych pomieszczeniach
• Najczęstsze błędy przy ustawianiu rozdzielacza
• Oszczędność energii i optymalizacja kosztów

Ciśnienie w instalacji utrzymuj na poziomie 1,5-2 bar. Wyższe wartości mogą uszkodzić rury, niższe sygnalizują nieszczelność albo zapowietrzenie. Temperatura samej posadzki nie powinna przekraczać 29°C w strefach dziennych i 33°C w łazienkach. Przekroczenie tych progów grozi uczuciem duszności, a w skrajnych przypadkach pękaniem paneli czy parkietu.

Norma PN-EN 1264 reguluje warunki projektowania i eksploatacji ogrzewania podłogowego. Dokument jasno określa maksymalne temperatury powierzchni i wymagania dotyczące izolacji. Przestrzeganie tych wytycznych chroni zdrowie domowników i wydłuża żywotność instalacji.

Kluczową cechą podłogówki pozostaje bezwładność cieplna wynosząca 2-4 godziny. W praktyce oznacza to, że zmiana ustawień termostatu przyniesie efekt po kilku godzinach, nie po kwadransie jak w grzejnikach. Ta właściwość wymaga planowania harmonogramów z wyprzedzeniem, ale jednocześnie stabilizuje temperaturę w domu.

Schemat działania instalacji

Woda grzewcza wychodzi z kotła lub pompy ciepła i trafia na zasilający moduł rozdzielacza. Stamtąd rozchodzi się poszczególnymi pętlami ułożonymi w podłodze. Każdy obieg ma swój zawór regulacyjny i przepływomierz, które kontrolują ilość przepływającego czynnika. Po oddaniu ciepła schłodzona woda wraca przez belkę powrotną do źródła.

   ┌──────────┐    ┌───────────┐    ┌──────────┐    ┌──────────┐
   │  Źródło  │───▶│Rozdzielacz│───▶│  Pętla 1 │───▶│  Pętla 2 │
   │  ciepła  │    │  zasilający│    │  sypialnia│    │   salon  │
   └──────────┘    └───────────┘    └──────────┘    └──────────┘
        ▲                                  │              │
        │                                  ▼              ▼
   ┌──────────┐    ┌───────────┐    ┌─────────────────────────┐
   │  Powrót  │◀───│Rozdzielacz│◀───│ Schłodzony czynnik     │
   │          │    │  powrotny  │    │ wraca do źródła          │
   └──────────┘    └───────────┘    └─────────────────────────┘

Rozdzielacz podłogówki regulacja krok po kroku

Rozdzielacz to serce całej instalacji, dlatego jego ustawienie decyduje o komforcie i rachunkach. Każda pętla wymaga indywidualnej kalibracji, bo rury różnią się długością, a pomieszczenia zapotrzebowaniem na ciepło. Bez wyważenia jedna podłoga będzie gorąca, a inna ledwo ciepła.

Co przygotować przed regulacją

• Projekt instalacji z wyliczonymi przepływami dla każdej pętli
• Kalkulator lub wzór: przepływ (l/h) = moc (W) × 860 / ΔT (°C)
• Klucz do regulacji zaworów (najczęściej imbus 6 mm)
• Notatnik do zapisywania ustawień poszczególnych obiegów
• Termometr laserowy lub pirometr do kontroli temperatury podłogi
• Czas i cierpliwość, bo każda pętla wymaga kilkugodzinnej obserwacji
• Działający kocioł z ustawioną temperaturą zasilania 40°C
• Zamknięte okna i drzwi w czasie pomiarów
• Odpowietrzone piony i grzejniki w całym domu
• Sprawdzony stan izolacji rur w rozdzielaczu

Uwaga: Nie reguluj rozdzielacza przy otwartych oknach. Odczyt temperatury będzie fałszowany przez napływ zimnego powietrza, a cała kalibracja okaże się bezcelowa po zamknięciu okien.

Siedem kroków prawidłowej kalibracji

• ☐ Ustaw temperaturę zasilania na 40°C i odczekaj godzinę, aż instalacja się ustabilizuje
• ☐ Odsłoń rozdzielacz i zanotuj początkowe położenie każdego zaworu
• ☐ Zacznij regulację od najdłuższej pętli, bo ta ma największy opór hydrauliczny
• ☐ Otwieraj zawór do uzyskania przepływu zgodnego z projektem (odczyt na rotametrze)
• ☐ Przejdź do kolejnej pętli w kolejności od najdłuższej do najkrótszej
• ☐ Po ustawieniu wszystkich obiegów odczekaj 2-3 godziny i sprawdź temperaturę podłogi pirometrem
• ☐ Zapisz końcowe ustawienia i porównaj z projektem, korygując odchylenia

Wzór na przepływ pozwala precyzyjnie wyliczyć zapotrzebowanie każdej pętli. Gdy pomieszczenie potrzebuje 1200 W przy różnicy temperatur 10°C, potrzebujesz przepływu 1200 × 860 / 10 = 103,2 l/h. Tę wartość ustawiasz na rotametrze, a woda dostarczy dokładnie tyle energii, ile potrzeba.

Temperatura ogrzewania podłogowego w różnych pomieszczeniach

Różne strefy domu wymagają odmiennych ustawień. Sypialnia powinna być chłodniejsza dla lepszego snu, salon cieplejszy dla komfortu wypoczynku, a łazienka najgorętsza ze względu na krótki pobyt bez odzieży. Ustawienie jednej temperatury dla całego domu to częsty błąd, który marnuje energię.

Mapa cieplna typowego mieszkania

W trzypokojowym lokum o powierzchni 60 m² optymalny podział wygląda tak: sypialnia 19°C, pokój dziecięcy 20°C, salon 21°C, łazienka 24°C, kuchnia 19°C, korytarz 18°C. Taki rozkład minimalizuje rachunki, jednocześnie zapewniając komfort tam, gdzie go najbardziej potrzeba.

Harmonogram tygodniowy dla czterech stref

Obniżenie temperatury nocą o 3-5°C przynosi oszczędność rzędu 10-15% rocznie. Organizm regeneruje się lepiej w chłodniejszym otoczeniu, a instalacja mniej pracuje, co wydłuża jej żywotność. Kluczem pozostaje stopniowe schładzanie, bo nagła zmiana temperatury podłogi powoduje dyskomfort.

Krzywa grzewcza dopasowuje temperaturę zasilania do warunków zewnętrznych. Gdy na dworze jest 0°C, woda wychodzi z kotła przy 40°C. Gdy mróz spada do -15°C, temperatura wzrasta do 45°C. Taka automatyka eliminuje konieczność ręcznego korygowania ustawień przy każdej zmianie pogody.

Strefy dzienne i nocne

W praktyce warto podzielić dom na strefy z osobnymi obiegami. Strefa dzienna obejmuje salon, kuchnię i jadalnię, strefa nocna sypialnie, strefa mokra łazienki i pralnię. Dzięki temu obniżasz temperaturę w nieużywanych częściach domu bez wpływu na komfort w strefach aktywnych.

Najczęstsze błędy przy ustawianiu rozdzielacza

Największym grzechem jest ustawianie temperatury zasilania powyżej 50°C. Podłogówka po prostu nie potrzebuje tak gorącej wody, a wyższa temperatura marnuje paliwo i przegrzewa pomieszczenia. Grzejniki potrzebują 60-70°C, podłogówka 35-45°C i to wystarczy.

Ostrzeżenie: Mokre plamy na podłodze sygnalizują nieszczelność rury. Zakręć rozdzielacz natychmiast, odetnij dopływ wody do instalacji i wezwij serwis. Każda godzina zwłoki zwiększa zakres zniszczeń w stropie i warstwach podłogi.

Pięć grzechów głównych

• Brak odpowietrzenia pęcherzyki powietrza blokują przepływ, a pętla grzeje nierównomiernie. Rozwiązanie: odkręć odpowietrzniki na rozdzielaczu i pozwól powietrzu ujść.
• Brak równoważenia wszystkie zawory otwarte na maksa powodują, że krótkie pętle przegrzewają, a długie nie dowożą ciepła. Rozwiązanie: kalibracja rotametrami wg projektu.
• Zbyt wysoka temperatura zasilania kocioł ustawiony na 60°C generuje straty i rachunki. Rozwiązanie: obniż do 40°C i obserwuj komfort przez tydzień.
• Niewłaściwa rura zastosowanie rury bez bariery antydyfuzyjnej powoduje przenikanie tlenu i korozję aluminiowych elementów rozdzielacza. Rozwiązanie: wymiana na rurę PE-Xc lub PE-RT II z barierą EVOH.
• Brak izolacji pod rurami ciepło ucieka w strop zamiast ogrzewać pomieszczenie. Rozwiązanie: ułożenie warstwy styropianu lub wełny mineralnej o grubości min. 30 mm pod rurami.

Kolejny problem to ignorowanie sygnałów z termostatów. Gdy termostat pokazuje, że pomieszczenie osiągnęło zadaną temperaturę, a podłoga nadal jest zimna, winowajcą jest źle wyważony rozdzielacz lub zapowietrzona pętla. Warto wtedy sprawdzić wskazania rotametrów i porównać z projektem.

Bagatelizowanie hałasów w instalacji to częsty błąd. Gulgotanie i stukanie w rurach oznacza kieszenie powietrzne albo zbyt wysokie ciśnienie. Odpowietrzenie i redukcja ciśnienia do 1,5 bar rozwiązuje problem w 90% przypadków. Reszta wymaga diagnostyki termowizyjnej.

Awaria, która kosztuje fortunę

Pęknięcie rury w podłodze to najczarniejszy scenariusz. Woda wylewa się do warstw izolacji, namacza strop i sąsiadów niżej. Koszt naprawy waha się od 5 do nawet 40 tys. złotych w zależności od zakresu zniszczeń. Profilaktyka (regularne przeglądy, kontrola ciśnienia) kosztuje grosze w porównaniu z potencjalną katastrofą.

Kiedy wezwać fachowca

Pięć sytuacji, w których samodzielna regulacja nie wystarczy: podejrzenie nieszczelności (mokre plamy, spadające ciśnienie), brak dokumentacji projektowej, nierównomierne grzanie mimo poprawnej kalibracji, modernizacja kotłowni, reklamacja po gwarancji. W takich przypadkach potrzebny jest certyfikowany instalator z kamerą termowizyjną i manometrem różnicowym.

Oszczędność energii i optymalizacja kosztów

Roczne zużycie energii na ogrzewanie domu 100 m² zależy od źródła ciepła. Kocioł gazowy zużywa około 10-14 tys. kWh, pompa ciepła 3-5 tys. kWh prądu, a kocioł na pellet 2-3 tony paliwa. Różnice w kosztach sięgają kilku tysięcy złotych rocznie.

Wskazówka: Program Czyste Powietrze oferuje dotacje do 66 tys. zł na wymianę starego kotła i instalację ogrzewania podłogowego. Warto sprawdzić aktualne warunki na stronie NFOŚiGW, bo budżet programu odnawia się cyklicznie.

Prawidłowa regulacja rozdzielacza ogrzewania podłogowego potrafi obniżyć rachunki o 15-25%. Największy zysk przynosi wyważenie przepływów i zastosowanie krzywej grzewczej. Samo przejście z temperatury zasilania 50°C na 40°C zmniejsza zużycie gazu o około 12%.

Smart sterowanie i zwrot z inwestycji

Inteligentny termostat z algorytmem pogodowym kosztuje od 400 do 1500 zł. Średni czas zwrotu inwestycji wynosi 2-3 sezony grzewcze. Urządzenie uczy się bezwładności budynku i optymalizuje pracę kotła, redukując zużycie paliwa nawet o 20% w porównaniu z tradycyjnym termostatem.

Praktyczny scenariusz: urlop

Przed dwutygodniowym wyjazdem ustaw temperaturę na 16°C w całym domu. Po powrocie system potrzebuje 6-8 godzin, żeby przywrócić komfortowe warunki. Warto zaplanować powrót na wieczór i uruchomić grzanie zdalnie przez aplikację. Dom będzie ciepły, gdy otworzysz drzwi, a rachunek za puste mieszkanie nie przekroczy 15% normalnego zużycia.

Wskazówka: Integracja termostatu z czujnikiem otwarcia okna automatycznie wyłącza ogrzewanie, gdy wietrzysz pokój. Prosta funkcja, która w domu z nieszczelnymi oknami oszczędza nawet 8% energii rocznie.

Case study: mieszkanie 60 m²

W lokalu o powierzchni 60 m² z rozdzielaczem na 6 pętli prawidłowa regulacja zmniejszyła rachunki za gaz z 420 zł do 330 zł miesięcznie w sezonie grzewczym. Inwestor zainwestował 280 zł w regulację i wymianę termostatów na programowalne. Zwrot nastąpił po czterech miesiącach, a domownicy zyskali stabilną temperaturę bez ciągłego kręcenia zaworami.

Dane i źródła

Norma PN-EN 1264 Ogrzewanie podłogowe wodne Montaż i eksploatacja. Program Czyste Powietrze szczegóły na stronie NFOŚiGW (czystepowietrze.gov.pl). Dane o zużyciu energii na podstawie raportów Instytutu Energetyki Odnawialnej oraz katalogów producentów pomp ciepła. Wyliczenia kosztów wg średnich cen paliw z pierwszego kwartału 2024 roku.
