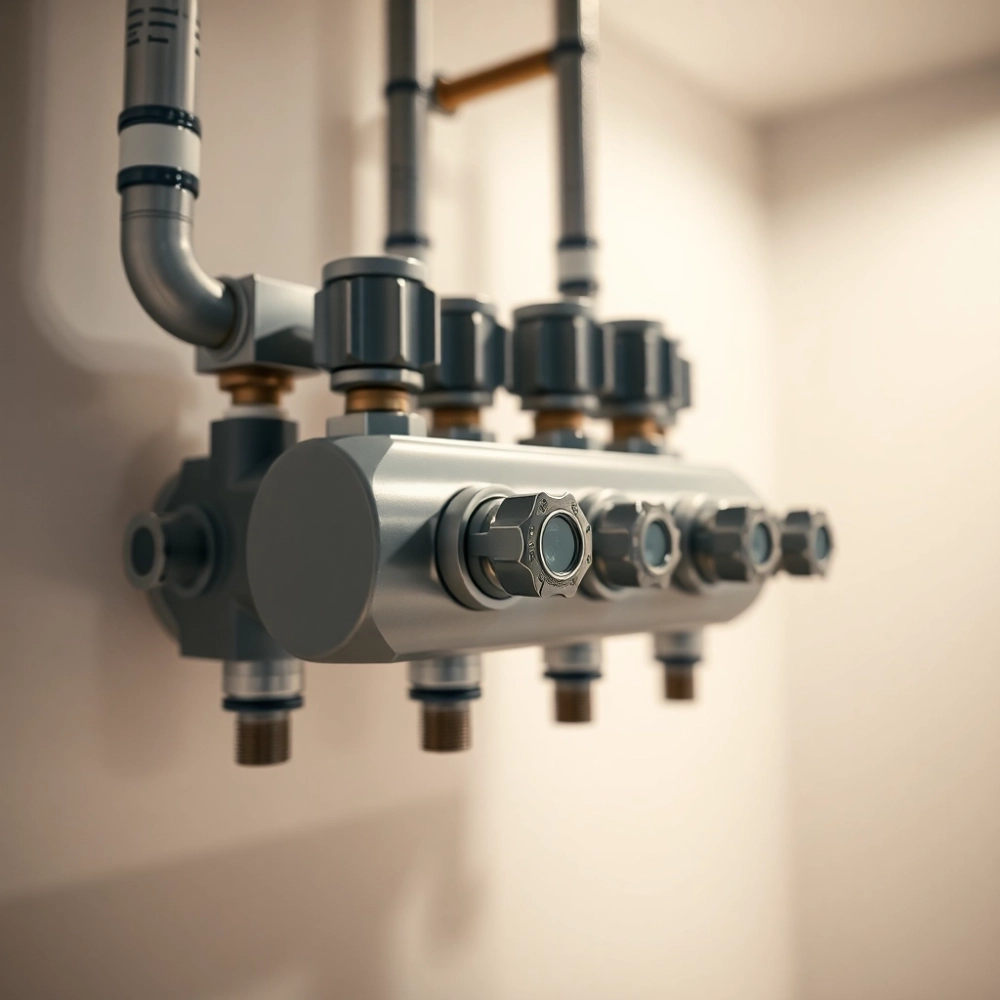

Jak dobrać rozdzielacz do ogrzewania podłogowego i nie przepłacić

Źle dobrany rozdzielacz potrafi pożreć nawet jedną trzecią energii, którą miał oddać dom. Skala strat rośnie lawinowo, gdy obwodów jest za mało, średnica za ciasna, a rotametry zastąpiono zwykłymi zaworami. Poniżej konkretny przewodnik, który pozwala uniknąć tych wpadek.

• Anatomia rozdzielacza, czyli dlaczego to serce podłogówki
• Liczba obwodów i średnica, czyli matematyka przed zakupem
• Materiał, uzbrojenie i automatyka, które robią różnicę
• Rozdzielacz hybrydowy podłogówka z grzejnikami krok po kroku
• 7 błędów, przez które podłogówka grzeje nierówno
• Checklista 12 punktów przed zakupem

Anatomia rozdzielacza, czyli dlaczego to serce podłogówki

Rozdzielacz podłogowy to w istocie belka z kilkoma niezależnymi gałęziami, przez którą woda opuszcza źródło ciepła i wraca do niego po oddaniu energii w pętlach. Belka zasilająca podaje czynnik grzewczy do każdej pętli, a belka powrotna zbiera go z powrotem. Między nimi pracują zawory regulacyjne, rotametry, odpowietrzniki i najczęściej zawór odcinający, który pozwala serwisować pojedynczy obwód bez spuszczania całego układu.

Cały mechanizm opiera się na precyzyjnym dawkowaniu przepływu. Rura PEX o średnicy 16 mm potrzebuje przepływu rzędu 1,5-2,5 l/min, by pracować w projektowanej temperaturze. Jeżeli gałąź dostaje za dużo wody, część pętli zaczyna się „zakorkowywać" hydraulicznie, a część głodować. Efekt pojawia się po kilku dniach: jedna strona salonu parzy, druga ledwo ciągnie 22°C mimo ustawienia 24°C na sterowniku.

Dodatkowym elementem jest grupa pompowo-mieszająca, która obniża temperaturę zasilania do 35-45°C, bo podłogówka nie toleruje klasycznych parametrów grzejnikowych rzędu 55-70°C. Bez tej grupy pętle PEX szybko degradują się termicznie, a posadzka pęka przy zbyt wysokim gradientzie.

Warto zapamiętać jedną zasadę: rozdzielacz nie jest osobnym gadżetem, lecz węzłem, w którym krzyżują się wszystkie decyzje projektowe. Źle zwymiarowany, psuje hydraulikę całego budynku, nawet jeśli kocioł, pompa i rury są klasy premium.

Liczba obwodów i średnica, czyli matematyka przed zakupem

Każdy obwód podłogówki obsługuje od 10 do 15 m² powierzchni użytkowej, przy czym górna granica dotyczy stref o niskim zapotrzebowaniu na ciepło, jak korytarze. W sypialni z dużymi przeszkleniami lepiej zejść do 10 m² na obwód, bo okna generują szybki ubytek ciepła i kompensacja wymaga większej gęstości rury.

Długość pojedynczej pętli nie powinna przekraczać 100-120 m, ponieważ opory hydrauliczne rosną wykładniczo. Standardowa rura 16×2 mm przy rozstawie 15 cm daje około 6,5 m rury na metr kwadratowy, a przy rozstawie 20 cm mniej więcej 5 m. Prosty rachunek pokazuje, że salon 25 m² wymaga dwóch obiegów, a nie jednego, jeśli rozstaw idzie w 15 cm.

Dobór średnicy wynika z sumarycznego przepływu, nie z liczby obwodów. Rura 1" wystarczy, gdy łączny strumień nie przekracza 20 l/min. Powyżej tej wartości prędkość wody rośnie, szum w instalacji staje się słyszalny, a zawory regulacyjne nie utrzymują zadanej wartości. Norma PN-EN 1264 zaleca utrzymanie prędkości poniżej 0,8 m/s w rurach obiegowych i poniżej 1,0 m/s w belkach rozdzielacza.

Lokalizacja szafki też ma znaczenie hydrauliczne. Różnica wysokości między rozdzielaczem a najdalszą pętlą powinna być minimalna, bo każdy metr pionu towarzyszy strata ciśnienia rzędu 0,01 bar. Montaż w garażu, gdy część pętli biegnie na piętrze, potrafi zjeść nawet 0,2 bar, czyli tyle, ile daje standardowa pompa o prostej charakterystyce.

Materiał, uzbrojenie i automatyka, które robią różnicę

Na rynku dominują trzy materiały: mosiądz, stal nierdzewna oraz tworzywo sztuczne wzmacniane włóknem. Mosiądz wytrzymuje wysokie temperatury i ciśnienia do 10 bar, ale kosztuje od 280 do 420 zł za obwód. Stal nierdzewna plasuje się od 220 do 350 zł i sprawdza się w instalacjach z wodą o agresywnym pH. Poliamid to budżet 90-160 zł za obwód, lecz pod posadzką cementową degraduje się po 12-15 latach przy stałej temperaturze powyżej 50°C.

Uzbrojenie decyduje o tym, czy rozdzielacz da się w ogóle wyregulować. Rotametr z pływakiem pokazuje aktualny przepływ w litrach na minutę i pozwala ustawić identyczne wartości na każdym obwodzie. Bez niego instalator zgaduje, która pętla dostaje za dużo, a która za mało. Różnica między najdłuższą a najkrótszą pętlą nie może przekraczać 20%, bo w przeciwnym razie przepływy rozjeżdżają się nieodwracalnie.

Zawór termostatyczny na zasilaniu współpracuje z siłownikiem termoelektrycznym, który zamyka obwód po osiągnięciu zadanej temperatury w pokoju. Sterownik nadrzędny odczytuje sygnał z regulatorów pokojowych i wysyła impuls 230 V albo 24 V, w zależności od serii. Systemy strefowe pozwalają wyłączać nieużywane pomieszczenia, co na powierzchni 140 m² daje roczną oszczędność rzędu 600-900 zł.

Czujnik punktu rosy chroni przed skropliną w pomieszczeniach mokrych, takich jak łazienka z prysznicem typu walk-in. Gdy wilgotność przekroczy 70%, obieg podłogówki zostaje wygaszony, by nie doszło do kondensacji na posadzce. To pozornie drobny detal, a w praktyce eliminuje problem wykwitów przy wannie i w kabinie.

Rozdzielacz hybrydowy podłogówka z grzejnikami krok po kroku

Połączenie podłogówki z klasycznymi grzejnikami wymaga rozdzielacza hybrydowego, w którym część obwodów pracuje na niskiej temperaturze, a część na standardowej. Najprostsza konfiguracja wykorzystuje dwa niezależne źródła: kocioł zasila grzejniki przez pompę główną, a grupa pompowo-mieszająca zasila belkę podłogową.

Zawór trójdrożny mieszający ustawia temperaturę zasilania podłogówki na 35-40°C, niezależnie od tego, czy kocioł grzeje wodę na 60°C dla grzejników. Działa to na zasadzie termostatu: gdy temperatura za mieszaczem spada poniżej zadanej, zawór zwiększa udział ciepłej wody z kotła, gdy rośnie powyżej, ogranicza go. W ten sposób oba obiegi współistnieją bez kolizji hydraulicznej.

Schemat przepływu wygląda następująco: zasilanie z kotła → rozdzielenie na dwie gałęzie → gałąź grzejnikowa z własną pompą i zaworem termostatycznym → gałąź podłogowa z zaworem mieszającym, pompą i rozdzielaczem belkowym. Obie gałęzie wracają do wspólnego powrotu, który trafia do kotła. Taki układ pozwala też kaskadowo łączyć rozdzielacze, gdy obwodów jest więcej niż 12, a jedna pompa nie wyrabia hydraulicznie.

Moc grzewcza podłogówki oscyluje między 80 a 100 W/m², natomiast grzejniki aluminiowe oddają 150-180 W/m² przy tych samych parametrach zasilania. W praktyce oznacza to, że salon z dużymi przeszkleniami korzysta z grzejnika kanałowego pod oknem, a resztą pomieszczenia zajmuje się podłogówka. Taki tandem nie konkuruje ze sobą, lecz uzupełnia się termicznie.

7 błędów, przez które podłogówka grzeje nierówno

1. Zbyt mała liczba obwodów. Próba obsłużenia 60 m² salonu jedną pętlą 16 mm kończy się różnicą temperatury 4-5°C między początkiem a końcem obiegu. Mechanizm jest czysto hydrauliczny: woda traci ciśnienie na każdym metrze rury, więc ostatnie metry dostają mniej czynnika.

2. Brak rotametrów. Bez pływaków instalator reguluje „na oko", co przy 8 obwodach daje losowe rozłożenie przepływu. Pomiar przepływuomierzem w każdej gałęzi to jedyna metoda, by uzyskać powtarzalne wyniki.

3. Rozdzielacz z poliamidu pod posadzką cementową. Temperatura w szafce podtynkowej potrafi dobić do 55°C przy pełnym obciążeniu. Tworzywo w takich warunkach starzeje się szybciej, a po 10 latach pojawiają się mikropęknięcia na korpusie.

4. Szafka zamontowana 25 m od najdalszej pętli. Każdy metr rury zasilającej to strata ciśnienia rzędu 0,015-0,02 bar, więc przy 25 m różnicy pompa musi kompensować 0,4 bar. Standardowa pompa o 6 m słupa wody nagle przestaje wystarczać.

5. Brak automatyki strefowej. Grzanie wszystkich pomieszczeń non stop, niezależnie od obecności domowników, podnosi rachunek o 25-35%. Sterownik z harmonogramem i czujnikami obecności obcina zużycie bez utraty komfortu.

6. Pominięcie odpowietrznika automatycznego. Powietrze w układzie tworzy korki, które blokują rotametry i fałszują wskazania. Odpowietrznik na belce zasilającej to koszt 25-40 zł, a chroni przed godzinami szukania przyczyny zimnej plamy.

7. Źle ustawiona grupa mieszająca. Zbyt wysoka temperatura zasilania (powyżej 50°C) przy rozstawie rur 10 cm powoduje efekt „cieplnej klatki" i pękanie wylewki. Rura PEX wytrzymuje, ale fuga i parkiet już nie.

Checklista 12 punktów przed zakupem

Przed zamówieniem belki warto przejść przez każdy punkt, by uniknąć sytuacji, w której rozdzielacz trafia na budowę, a okazuje się za wąski albo bez rotametrów.

• Znana liczba obwodów, policzona z projektu, nie z głowy.
• Łączny przepływ w l/min obliczony na podstawie zapotrzebowania cieplnego budynku.
• Średnica belki dobrana do sumarycznego przepływu, nie do liczby obwodów.
• Rotametr na każdym wyjściu, z pływakiem widocznym bez demontażu osłony.
• Zawór termostatyczny kompatybilny z planowanymi siłownikami (NC lub NO).
• Odpowietrznik automatyczny na belce zasilającej, najlepiej z zaworem stopowym.
• Materiał belki dobrany do agresywności wody i temperatury roboczej.
• Szafka natynkowa lub podtynkowa o głębokości minimum 110 mm.
• Grupa pompowo-mieszająca z zaworem trójdrożnym o Kvs dobranym do przepływu.
• Sterownik obsługujący tyle stref, ile planujemy, z zapasem jednego obwodu.
• Regulatory pokojowe w każdej strefie, najlepiej z komunikacją bezprzewodową.
• Zapas 10% na materiały montażowe, złączki, uchwyty i uszczelki.

Po sprawdzeniu wszystkich punktów można śmiało składać zamówienie. Warto poprosić dostawcę o kartę techniczną z wartościami Kvs zaworów, bo bez tej danej regulacja obiegów bywa loterią.

Cały proces doboru najlepiej zwieńczyć przejściem przez konfigurator systemu grzewczego, który przelicza parametry automatycznie i podpowiada konkretny model belki. Po wybraniu rozdzielacza pozostaje już tylko prawidłowy montaż i pierwsze uruchomienie z próbą ciśnieniową.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe), PN-92/B-01706 (Instalacje wodociągowe), rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), dane katalogowe producentów armatury grzewczej, materiały dydaktyczne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych. Strony referencyjne: pn-EN 1264 dostępna w bazie PKN, karty techniczne publikowane przez producentów armatury, serwis ITB.
