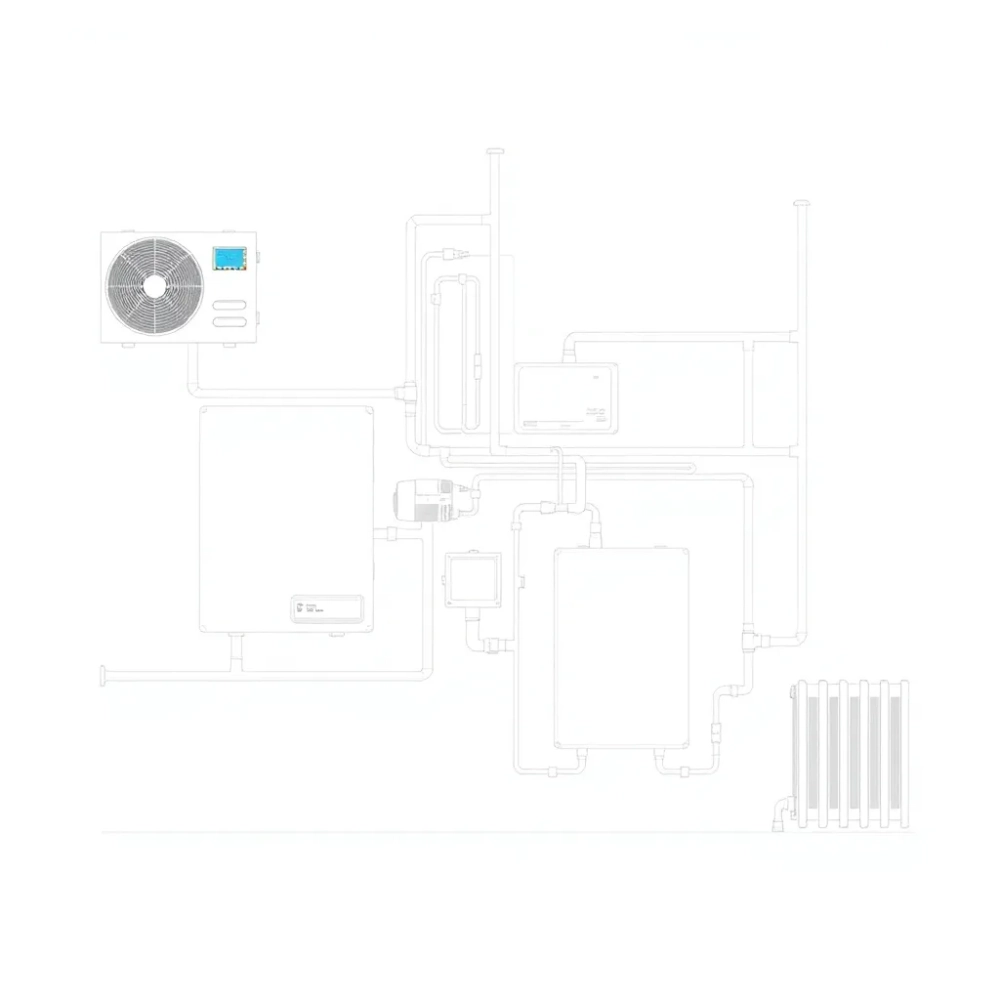

Projekt ogrzewania podłogowego z pompą ciepła 2026

Masz przed sobą decyzję, która zaważy na dwóch dekadach rachunków za ogrzewanie, komforcie stóp zimą i liczbie kłótni z wykonawcą o zimny salon w lutym. Projekt instalacji centralnego ogrzewania z pompą ciepła to nie rysunek pętli na kartce, tylko inżynieria bilansu cieplnego, hydrauliki i doboru armatury, która decyduje, czy sprężarka będzie pracować cicho przez dwadzieścia lat, czy zacznie taktować już trzeciej zimy. Każdy stopień Celsjusza powyżej normy oznacza konkretne pieniądze utracone, a każdy błąd montażowy da o sobie znać w najmniej odpowiednim momencie.

• OZC, czyli bilans cieplny budynku pod konkretną podłogówkę
• Rozstaw rur, pętle i średnice bez błędów wykonawczych
• Bufor ciepła i wylewka anhydrytowa jak nie zabić COP
• Dofinansowanie 2026: „Czyste Powietrze" i „Mój Prąd" bez stresu

OZC, czyli bilans cieplny budynku pod konkretną podłogówkę

Każdy projekt zaczyna się od liczb, nie od intuicji. Obliczenia zapotrzebowania na ciepło wg normy PN-EN 12831 rozbijają budynek na strefi, dla których liczymy straty przez przegrody, wentylację i mostki termiczne. Różnica między salonem a łazienką bywa kolosalna: pokój dzienny na 150 m² potrzebuje zwykle 30-40 W/m², podczas gdy łazienka z oknem do podłogi i wentylacją mechaniczną potrafi żądać 80-100 W/m². Bez tych danych dobór pompy ciepła to wróżenie z fusów.

Strefy brzegowe to element, który większość wykonawców traktuje po macoszemu. W strefie 5-7,5 cm wzdłuż ścian zewnętrznych i pod przeszkleniami do samej podłogi gęstość rur rośnie, by skompensować straty przez przeszklenia. Norma PN-EN 1264 dopuszcza tu rozstaw 10 cm, podczas gdy w strefie komfortu stosujemy 15-20 cm. Pominięcie tego detalu oznacza zimne stopy przy oknie i konieczność podbicia temperatury zasilania o 2-3°C, czyli spadek współczynnika SCOP o 8-10% rocznie.

Zyski cieplne też się liczą, nie tylko starty. Nasłonecznienie przez okna południowe potrafi zimą dostarczyć 100-150 W/m², a zysk od czterech domowników, pralki i lodówki wynosi 80-120 W/m² łącznie. W nowoczesnym domu o niskim zapotrzebowaniu zyski wewnętrzne stanowią nawet 30% całkowitego obciążenia, co oznacza, że pompa ciepła o mocy 6 kW obsłuży budynek, który wg starych kalkulacji wymagałby 9 kW.

Efekt taktowania to cichy zabójca sprężarki. Pompa ciepła potrzebuje minimum 30-40 minut ciągłej pracy, by osiągnąć pełną sprawność. Gdy moc źródła przekracza zapotrzebowanie o więcej niż 20%, sprężarka włącza się i wyłącza co kilkanaście minut. Taktowanie podnosi zużycie prądu o 15-25% i skraca żywotność sprężarki inwerterowej o połowę. Dlatego w domu o zapotrzebowaniu 5,8 kW projektuje się pompę 6-7 kW, nie 9 kW, jak sugeruje wielu instalatorów.

Checklista OZC wg PN-EN 12831 obejmuje dwanaście pozycji, od wyznaczenia stref klimatycznych po korektę na wysokość pomieszczeń powyżej 3 m. Bez tego dokumentu projektanta nie ma mowy o precyzyjnym doborze mocy pompy ciepła ani o prawidłowym rozkładzie pętli. To właśnie ten etap odróżnia instalację zaprojektowaną od instalacji złożonej na czuja.

Rozstaw rur, pętle i średnice bez błędów wykonawczych

Maksymalna temperatura zasilania dla ogrzewania podłogowego to 35°C wg PN-EN 1264, a optymalnie 28-32°C dla pomp ciepła. Każdy stopień powyżej tej granicy oznacza spadek COP o 2,5-3%, ponieważ sprężarka musi podnieść ciśnienie robocze czynnika. Dom projektowany na zasilanie 28°C osiąga SCOP rzędu 4,7-5,0; ten sam dom zaprojektowany na 40°C spada do 3,0-3,2. Przez 20 lat różnica w rachunkach sięga 25-40 tysięcy złotych.

Przepływ masowy w pętli to wynik prostego wzoru: qm = Q / (cw × ΔT), gdzie Q to moc cieplna, cw to ciepło właściwe wody (4,19 kJ/kg·K), a ΔT dla podłogówki wynosi standardowo 5K. Dla pętli oddającej 1000 W potrzebujemy przepływu 172 l/h, dla 2000 W już 344 l/h. Zbyt niski przepływ powoduje, że różnica temperatury między zasilaniem a powrotem rośnie, a sprężarka pompy ciepła traci stabilność pracy.

Wybór rury wpływa na trwałość instalacji bardziej, niż się wydaje. PEX-a (sieciowany nadtlenkowo) ma pamięć kształtu i wytrzymuje 95°C przy 6 bar, PERT (polietylen o podwyższonej odporności termicznej) lepiej znosi wielokrotne zginanie, a wielowarstwowa PE-Xc/Al/PE łączy zalety obu, dodając barierę antydyfuzyjną EVOH chroniącą przed przenikaniem tlenu do instalacji. Ten ostatni element jest niesłusznie pomijany, a tlen w obiegu grzewczym koroduje stalowe elementy pompy ciepła w ciągu 5-7 lat.

Długość pętli to balans między komfortem a opłacalnością. Rura 16×2 przy rozstawie 15 cm pokrywa 8-10 m² powierzchni, przy rozstawie 20 cm już 10-13 m². Przekroczenie 100-120 m powoduje, że spadek ciśnienia w pętli rośnie proporcjonalnie do kwadratu przepływu, a pompa obiegowa zaczyna pracować na granicy wydajności. Dlatego salon 40 m² dzielimy na cztery pętle po 10 m², nie na dwie po 20 m².

Równoważenie hydrauliczne to ostatni, ale najważniejszy etap przed uruchomieniem. Każda pętla ma inny opór, zależny od długości i liczby kolan. Na rozdzielaczu instaluje się zawory regulacyjne, którymi ustawiamy przepływ zgodnie z projektem. Bez tego najkrótsza pętla zagłodzi te dłuższe i cały dom będzie miał jedną ciepłą podłogę, a reszta będzie chłodna. Równoważenie wykonuje się przepływomierzem na każdym wyjściu rozdzielacza.

Bufor ciepła i wylewka anhydrytowa jak nie zabić COP

Bufor ciepła to sprzęgło hydrauliczne, które oddziela obieg pompy ciepła od obiegów grzewczych. Pełni trzy role: stabilizuje temperaturę zasilania, chroni sprężarkę przed taktowaniem i pozwala łączyć kilka źródeł ciepła. Pojemność bufora dobiera się w proporcji 10-20 l na 1 kW mocy pompy ciepła, czyli dla urządzenia 9 kW potrzebujemy zbiornika 90-180 l. Mniejszy bufor nie spełnia funkcji ochronnej, większy wprowadza opóźnienie w reakcji na zmiany temperatury zewnętrznej.

Wylewka anhydrytowa otula rury szczelniej niż cementowa, zwiększając przekazywanie ciepła o 18-25%. Przewodność cieplna anhydrytu wynosi 1,8-2,2 W/mK, cementu 1,0-1,3 W/mK. Grubość warstwy nad rurą powinna wynosić 30-45 mm dla anhydrytu i 45-65 mm dla cementu. Cieńsza warstwa powoduje nierównomierne oddawanie ciepła, grubsza zwiększa bezwładność instalacji i wydłuza czas nagrzewania pomieszczenia o kilka godzin po weekendowym wyjeździe.

Anhydryt wymaga suszenia przed uruchomieniem instalacji. Wylewanie trwa kilka godzin, ale pełne wiązanie z oddaniem wilgoci to proces 4-6 tygodni. Uruchomienie ogrzewania przed upływem tego czasu powoduje pękanie wylewki i utratę przewodności cieplnej. Pomiar wilgotności higrometrem CM powinien wykazać poniżej 0,5% CM przed pierwszym uruchomieniem pompy ciepła. Wielu wykonawców pomija ten etap, a efekt widać dopiero po dwóch sezonach, gdy podłoga zaczyna pracować.

Rozstaw 15 cm zamiast 10 cm w strefie komfortu oznacza nie tylko niższy komfort termiczny, ale też konieczność podniesienia temperatury zasilania o 3-4°C. W perspektywie 20 lat strata finansowa przy domu 150 m² wynosi 25 000-40 000 PLN. To nie teoretyczna kalkulacja, tylko rachunek z konkretnymi parametrami: zużycie energii rośnie o 30-40%, a sprężarka pracuje w wyższym reżimie temperaturowym.

Bariera EVOH chroni instalację przed korozją stalowych elementów pompy ciepła. Tlen przenikający przez ścianki rury PEX bez bariery tworzy tlenki żelaza w wodzie grzewczej, które osadzają się na wymienniku płytowym pompy. Efekt to spadek wydajności o 8-12% rocznie i konieczność czyszczenia wymiennika po 4-5 latach. Rury PE-Xc/Al/PE z warstwą aluminium eliminują ten problem całkowicie, a ich cena w przeliczeniu na metraż całej instalacji stanowi 3-5% wartości materiałów.

Dofinansowanie 2026: „Czyste Powietrze" i „Mój Prąd" bez stresu

Program „Czyste Powietrze" w wersji obowiązującej od 2026 roku finansuje do 66% kosztów kwalifikowanych dla pomp ciepła, pod warunkiem że urządzenie znajduje się na liście ZUM (Zielonych Urządzeń i Materiałów). Maksymalna dotacja sięga 49 400 PLN dla poziomu najwyższego, obejmującego domy o zapotrzebowaniu poniżej 55 kWh/m²·rok. Wniosek składa się elektronicznie przez portal beneficjenta, a wypłata następuje po zakończeniu inwestycji i przedstawieniu faktur oraz protokołów odbioru.

„Mój Prąd" w edycji 2026 działa niezależnie od „Czystego Powietrza" i obejmuje mikroinstalacje fotowoltaiczne współpracujące z pompą ciepła. Łączenie obu programów wymaga przedstawienia projektu instalacji oraz audytu energetycznego wykonanego przez certyfikowanego audytora. Audyt kosztuje 1200-2500 PLN, ale jest warunkiem koniecznym dla uzyskania dofinansowania powyżej 30 000 PLN. Bez niego wniosek zostaje odrzucony na etapie oceny formalnej.

Lista wymaganych dokumentów obejmuje projekt instalacji sporządzony przez osobę z uprawnieniami, audyt energetyczny wg metodologii Ministerstwa Rozwoju, faktury za urządzenia i montaż, protokół uruchomienia pompy ciepła podpisany przez autoryzowanego instalatora oraz kartę techniczną urządzenia z wpisem na listę ZUM. Brak któregokolwiek dokumentu wstrzymuje rozpatrywanie wniosku na 30 dni, a po tym terminie wniosek jest odrzucany.

Łączenie dotacji z ulgą termomodernizacyjną pozwala odliczyć od podatku koszty nieobjęte dofinansowaniem. W praktyce inwestor otrzymuje zwrot 40-55% całkowitych kosztów inwestycji w ciągu dwóch lat. Kluczem jest zachowanie chronologii: najpierw „Czyste Powietrze" lub „Mój Prąd", potem faktura końcowa, na końcu odliczenie w PIT za rok zakończenia inwestycji.

Case study domu 150 m² z pompą ciepła 9 kW i podłogówką zaprojektowaną wg norm PN-EN pokazuje realne oszczędności. Wariant z profesjonalnym projektem osiąga SCOP 4,7 i roczne zużycie 4800 kWh, wariant montowany „na oko" osiąga SCOP 3,2 i zużywa 7100 kWh. Przy cenie prądu 0,85 PLN/kWh różnica wynosi 1955 PLN rocznie, czyli 39 100 PLN w perspektywie 20 lat. Koszt projektu (2500-4500 PLN) zwraca się w pierwszym roku eksploatacji.

TOP 6 błędów wykonawczych, które kosztują tysiące

Brak stref brzegowych pod oknami to grzech pierworodny polskiego montażu. Wykonawca kładzie rury w równych odstępach od ściany do ściany, pomijając fakt, że 60% strat ciepła przez przeszklenia wymaga zagęszczenia pętli. Skutek: zimne strefy przy oknach, konieczność podbicia temperatury zasilania o 3-5°C, spadek COP o 12-18%.

Pętle dłuższe niż 120 m w rurze 16×2 powodują wzrost oporów hydraulicznych do granic wydajności pompy obiegowej. Ciśnienie różnicowe rośnie, pompa pobiera więcej prądu, a w skrajnych przypadkach pętla po prostu nie oddaje pełnej mocy. Rozwiązanie: podział na więcej pętli krótszych, nawet kosztem większej liczby wyjść na rozdzielaczu.

Brak bariery EVOH w rurach PEX to cichy zabójca wymiennika pompy ciepła. Tlen przenika przez ścianki rury w tempie 0,1-0,3 mg/l dziennie, co w ciągu roku daje koncentrację wystarczającą do korozji stali. Wymiennik płytowy traci sprawność o 8% rocznie, a po pięciu latach wymaga kosztownego czyszczenia chemicznego lub wymiany.

Pomijanie dylatacji obwodowej i pośrednich to proszenie się o kłopoty. Wylewka anhydrytowa pracuje termicznie i rozszerza się o 0,8 mm na metr przy zmianie temperatury o 10°C. Bez dylatacji naprężenia przenoszą się na pętle rur i mogą je ścisnąć lub rozerwać w szczelinach między pomieszczeniami. Każde pole o powierzchni powyżej 40 m² wymaga dylatacji pośredniej.

Zabudowa stała nad podłogówką to klasyk. Szafa wnękowa, wanna, niski regał bez nóżek blokują oddawanie ciepła z podłogi. Temperatura pod zabudową rośnie o 8-12°C, a rury w tym miejscu degradują się szybciej. Konsekwencja: brak oddawania ciepła w strefie zabudowy oznacza konieczność dostarczenia tej samej mocy przez pozostałą część podłogi, czyli wyższą temperaturę zasilania.

Brak równoważenia hydraulicznego rozdzielacza to błąd, który ujawnia się dopiero zimą. Jedna pętla pracuje z przepływem 300 l/h, inna z 100 l/h. Pierwsza szumi i przegrzewa pomieszczenie, druga nie daje żadnego komfortu. Rozwiązanie: przepływomierz na każdym wyjściu rozdzielacza i ustawienie zgodnie z projektem na etapie uruchomienia.

Checklista przed uruchomieniem instalacji

• Próba ciśnieniowa 24h przy 6 bar (spadek poniżej 0,2 bar dopuszczalny)
• Płukanie instalacji wodą z filtrem siatkowym 50 mikronów
• Napełnienie wodą demineralizowaną (przewodność poniżej 50 µS/cm)
• Ustawienie przepływów na rozdzielaczu wg projektu
• Regulacja krzywej grzewczej pompy ciepła
• Pierwsze uruchomienie z logowaniem temperatur zasilania i powrotu
• Suszenie wylewki do wilgotności poniżej 0,5% CM
• Dokumentacja zdjęciowa przed zakryciem rur

Norma PN-EN 15450 reguluje wymagania dla instalacji z pompami ciepła w budynkach mieszkalnych. Określa minimalną sprawność sezonową, wymagania dotyczące doboru mocy i procedurę rozruchu. Projekt wykonany zgodnie z tą normą stanowi podstawę do ubiegania się o certyfikat energetyczny budynku klasy A lub B.

Źródła danych: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12831 (Obliczanie zapotrzebowania na ciepło), PN-EN 15450 (Pompy ciepła w budynkach), PN-EN 14511 (Sprężarki i jednostki zewnętrzne), regulaminy programów „Czyste Powietrze" i „Mój Prąd" (gov.pl), katalogi techniczne pomp ciepła powietrze-woda, instrukcje montażowe systemów rurowych PE-Xc/Al/PE.
