Układ zamknięty CO: jak go zabezpieczyć, żeby nie narobić szkód

Brak naczynia wzbiorczego w centralnym ogrzewaniu z obiegiem zamkniętym to proszenie się o pęknięcie wymiennika, zalanie kotłowni i rachunek, który potrafi przekroczyć pięć tysięcy złotych. Woda grzewcza, podgrzewana od dwudziestu do nawet osiemdziesięciu stopni Celsjusza, zwiększa swoją objętość mniej więcej o cztery procent na każde czterdzieści stopni różnicy temperatur. Ta pozornie niewinna rozszerzalność termiczna w zamkniętym układzie bez odpowiedniego zabezpieczenia zamienia się w siłę niszczącą rury, grzejniki i najdroższy element całej instalacji. Poniżej znajdziesz konkretny przepis na to, jak zbudować bezpieczny obieg zamknięty, dobrać każdy element z dokładnością do jednego bara i uniknąć błędów, które kosztują fortunę.

• Czym różni się centralne ogrzewanie z obiegiem zamkniętym od otwartego
• Zabezpieczenia układu zamkniętego CO, bez których nie ruszysz
• Dobór naczynia wzbiorczego przeponowego krok po kroku
• Najczęstsze błędy montażowe i awarie, które kosztują fortunę
• Przegląd i konserwacja, czyli co kontrolować raz w roku

Czym różni się centralne ogrzewanie z obiegiem zamkniętym od otwartego

Podstawowa różnica leży w dostępie wody do atmosfery. W układzie otwartym naczynie wzbiorcze styka się z powietrzem, ciśnienie w instalacji odpowiada słupowi wody między naczyniem a najniższym punktem, a ubytki uzupełnia się ręcznie przez zawór. Rozwiązanie zamknięte odcina obieg od otoczenia, a rolę bufora przejmuje naczynie przeponowe z elastyczną membraną, która pochłania rosnącą objętość czynnika grzewczego.

Konsekwencje tej zmiany są dalekosiężne. Brak kontaktu z tlenem oznacza wolniejszą korozję, mniejsze odparowanie wody i brak konieczności ciągłego doglądania poziomu w instalacji. Jednocześnie pojawia się wymóg bezwzględnej szczelności, ponieważ każdy ubytek czynnika obniża ciśnienie i odsłania membranę naczynia, a w skrajnych przypadkach prowadzi do kawitacji pompy obiegowej. Układ zamknięty działa pod ciśnieniem roboczym od 1 do 1,5 bara w stanie zimnym i osiąga 2,5 bara przy maksymalnej temperaturze wody.

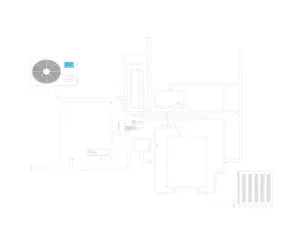

Elementy składowe obiegu zamkniętego tworzą łańcuch, w którym każde ogniwo odpowiada za konkretne zagrożenie fizyczne. Źródło ciepła, czyli kocioł lub pompa ciepła, zamyka obieg po stronie pierwotnej. Pompa obiegowa wymusza ruch wody z wydajnością dobraną do oporów instalacji. Zawory odcinające pozwalają wydzielić sekcje bez opróżniania całego układu. Naczynie wzbiorcze przeponowe kompensuje rozszerzalność cieplną. Zawór bezpieczeństwa stanowi ostatnią linię obrony przed przekroczeniem dopuszczalnego ciśnienia.

Norma PN-EN 303-5 dotycząca kotłów grzewczych na paliwa stałe wymaga, aby każdy kocioł pracujący w obiegu zamkniętym posiadał własne zabezpieczenie termiczne, niezależne od automatyki pogodowej. Polska norma PN-92/B-01706 precyzuje warunki projektowania instalacji centralnego ogrzewania, w tym wymiarowanie naczyń wzbiorczych i zaworów bezpieczeństwa. Bez znajomości tych wymagań trudno mówić o prawidłowym montażu, ponieważ urządzenia dobiera się właśnie pod kątem spełnienia parametrów normatywnych.

Zabezpieczenia układu zamkniętego CO, bez których nie ruszysz

Siedem elementów ochronnych stanowi absolutne minimum w każdym obiegu zamkniętym, niezależnie od mocy kotła i kubatury budynku. Ich pominięcie to nie oszczędność, lecz inwestycja w przyszłą awarię o wysokim koszcie naprawy.

Naczynie wzbiorcze przeponowe pochłania nadmiar wody powstający przy wzroście temperatury. Jego membranę wykonuje się z kauczuku butylowego odpornego na temperaturę do stu stopni Celsjusza. Dobór pojemności opiera się na wzorze V = 0,045 × moc kotła w kilowatach, co dla typowego kotła dwudziestu pięciu kilowatów daje naczynie o pojemności około stu dwunastu litrów. Zbyt małe naczynie skraca żywotność membrany, ponieważ cykliczne rozciąganie poza dopuszczalny zakres przyspiesza starzenie gumy.

Zawór bezpieczeństwa otwiera się przy ciśnieniu progowym dobranym do wytrzymałości najsłabszego elementu instalacji. Dla większości kotłów i grzejników próg ten wynosi trzy bary, choć instalacje z cienkościennymi rurami aluminiowymi wymagają obniżenia progu do 2,5 bara. Zawór należy montować bezpośrednio za kotłem, na odcinku nie dłuższym niż metr, bez możliwości odcięcia zaworem kulowym.

Automatyczny odpowietrznik usuwa gazy powstające podczas napełniania i eksploatacji. Powietrze w instalacji zakłóca pracę pompy, tworzy korki gazowe blokujące przepływ i obniża efektywność grzewczą o kilkanaście procent. Odpowietrzniki montuje się w najwyższych punktach instalacji oraz przy każdym rozdzielaczu.

Manometr i termometr pozwalają na bieżąco kontrolować parametry pracy. Wskazanie ciśnienia poniżej jednego bara sygnalizuje ubytek czynnika i konieczność uzupełnienia. Wzrost powyżej 2,5 bara przy zimnej instalacji wskazuje na uszkodzenie naczynia wzbiorczego.

Zasilanie awaryjne pompy w postaci zasilacza UPS podtrzymuje pracę obiegu przez dwadzieścia do sześćdziesięciu minut po zaniku napięcia. Dobór mocy zasilacza opiera się na poborze prądu pompy, który dla typowej pompy elektronicznej o mocy pięćdziesięciu watów wymaga UPS-u o mocy pozornej co najmniej dwustu VA. Bez podtrzymania zatrzymana pompa w ciągu kilku minut powoduje przegrzanie kotła i zadziałanie zabezpieczenia termicznego, ale w skrajnych przypadkach dochodzi do uszkodzenia wymiennika.

Czujnik ciśnienia z funkcją wyłączenia kotła reaguje na spadek ciśnienia poniżej 0,8 bara lub wzrost powyżej 2,8 bara, automatycznie odcinając palnik. Taka automatyka zapobiega pracy na sucho, która w ciągu kilkudziesięciu sekund niszczy uszczelnienia i ścianki wymiennika.

Automatyka zabezpieczająca kotła obejmuje ogranicznik temperatury STB, który przy przekroczeniu dziewięćdziesięciu pięciu stopni Celsjusza odcina dopływ paliwa lub wyłącza grzałkę elektryczną. Reset tego ogranicznika wymaga ręcznej interwencji, co eliminuje ryzyko cyklicznego przegrzewania.

Tabela zabezpieczeń, zagrożeń i parametrów normatywnych

Dobór naczynia wzbiorczego przeponowego krok po kroku

Prawidłowe wymiarowanie naczynia decyduje o trwałości całej instalacji. Zbyt małe naczynie skraca żywotność membrany do dwóch-trzech lat, a zbyt duże podnosi koszt inwestycji bez realnej poprawy bezpieczeństwa.

Krok pierwszy to ustalenie mocy cieplnej źródła. Wartość tę odczytuje się z tabliczki znamionowej kotła lub z dokumentacji projektowej pompy ciepła. Dla kotła gazowego o mocy dwudziestu czterech kilowatów przyjmuje się pełną moc grzewczą, ponieważ zabezpieczenia muszą chronić instalację w najgorszym scenariuszu.

Krok drugi to obliczenie pojemności użytkowej naczynia. Wzór uproszczony V_u = 0,045 × P_kotła daje dla dwudziestu czterech kilowatów wartość stu ośmiu litrów. Pojemność całkowita naczynia musi być większa, ponieważ membrana pochłania tylko część objętości, a reszta stanowi rezerwę gazu. W praktyce dobiera się naczynie o pojemności całkowitej około stu trzydziestu do stu pięćdziesięciu litrów.

Krok trzeci to ustawienie ciśnienia wstępnego poduszki gazowej. Powinno ono odpowiadać ciśnieniu statycznemu instalacji, czyli słupowi wody między naczyniem a najniższym punktem obiegu. Dla domu jednorodzinnego z naczyniem na poddaszu i kotłem w piwnicy wartość ta wynosi około 1,1 do 1,3 bara. Ustawienie zbyt niskiego ciśnienia powoduje, że membrana spoczywa na dnie naczynia już przy zimnej instalacji i traci zdolność kompensacji.

Krok czwarty to sprawdzenie ciśnienia napełniania instalacji. Po odpowietrzeniu układu manometr powinien wskazywać 1,2 do 1,5 bara w stanie zimnym. Wartość ta zapewnia, że ciśnienie robocze nie spadnie poniżej progu alarmowego czujnika nawet przy pełnym rozgrzaniu.

Uwaga: naczynie wzbiorcze bez możliwości odcięcia zaworami serwisowymi utrudnia kontrolę i wymianę membrany. Przy montażu warto przewidzieć zawór odcinający od strony instalacji oraz zawór spustowy do kontrolowanego opróżniania.

Kiedy NIE stosować małego naczynia

Minimalizowanie pojemności naczynia poniżej wartości wynikającej ze wzoru to częsty błąd, szczególnie w małych kotłowniach. Taka oszczędność skutkuje szybszym zużyciem membrany, częstszą koniecznością uzupełniania wody i ryzykiem zadziałania zaworu bezpieczeństwa nawet przy normalnej pracy instalacji.

Najczęstsze błędy montażowe i awarie, które kosztują fortunę

Lista pomyłek powtarzanych przez niedoświadczonych instalatorów jest zaskakująco długa. Każda z nich prędzej czy później prowadzi do konkretnej awarii, której naprawa przekracza koszt prawidłowego wykonania od trzech do dziesięciu razy.

Montaż naczynia wzbiorczego na zasilaniu zamiast na powrocie to klasyczny błąd skracający żywotność membrany. Woda o temperaturze osiemdziesięciu stopni Celsjusza przyspiesza starzenie gumy, dlatego naczynie montuje się na rurze powrotnej, gdzie temperatura rzadko przekracza sześćdziesiąt stopni.

Brak zaworu odcinającego między kotłem a naczyniem uniemożliwia kontrolę ciśnienia poduszki gazowej bez opróżniania całej instalacji. Po dwóch-trzech latach eksploatacji ciśnienie wstępne spada i konieczne jest jego uzupełnienie sprężonym azotem lub powietrzem przez producenta lub serwis.

Zawór bezpieczeństwa zablokowany w pozycji zamkniętej przez przypadkowe skręcenie lub zanieczyszczenia przestaje pełnić funkcję ochronną. Raz w roku warto sprawdzić jego działanie przez ręczne otwarcie dźwigni, kierując wypływający strumień do wiadra.

Zamontowanie pompy bez filtra siatkowego na zasilaniu powoduje gromadzenie się osadów i zanieczyszczeń w wirniku. Po kilku miesiącach przepustnica pompy traci wydajność, a koszt wymiany to od trzystu do sześciuset złotych.

Napełnianie instalacji wodą surową zamiast demineralizowanej lub z dodatkiem inhibitorów korozji przyspiesza niszczenie elementów stalowych i aluminiowych. Twardość wody powyżej dwunastu stopni niemieckich wymaga zastosowania inhibitorów lub systematycznego czyszczenia instalacji co trzy lata.

Ciśnienie napełniania ustawione na 2 bary zamiast 1,2-1,5 bara w stanie zimnym powoduje, że membrana naczynia jest wstępnie ściśnięta. Przy wzroście temperatury brakuje bufora, ciśnienie szybko przekracza próg zaworu bezpieczeństwa i instalacja traci wodę.

Uwaga: pominięcie próby ciśnieniowej przed pierwszym uruchomieniem to proszenie się o awarię w trakcie sezonu grzewczego. Próba wodna przy ciśnieniu trzech barów przez trzydzieści minut wykrywa nieszczelności, które w normalnej pracy ujawniłyby się dopiero po tygodniach.

Tabela błędów montażowych, skutków i poprawnych rozwiązań

Przegląd i konserwacja, czyli co kontrolować raz w roku

Coroczny przegląd instalacji przed sezonem grzewczym pozwala wykryć zużycie membrany, spadek ciśnienia wstępnego naczynia i zanieczyszczenia w filtrze pompy. Czas trwania takiej kontroli to około czterdzieści minut, a jej pominięcie w perspektywie kilku lat generuje koszty wielokrotnie wyższe.

Kontrolę zaczyna się od sprawdzenia ciśnienia w stanie zimnym przy wyłączonym kotle. Wskazanie manometru powinno mieścić się w przedziale 1,2 do 1,5 bara. Spadek poniżej jednego bara sygnalizuje ubytek wody lub niesprawność naczynia wzbiorczego.

Następnie otwiera się zawór odcinający naczynie i spuszcza wodę do momentu, gdy ciśnienie spadnie do zera. Teraz manometr na naczyniu (lub zawór do pompowania) powinien wskazywać ciśnienie wstępne poduszki gazowej. Wartość poniżej 0,8 bara wymaga uzupełnienia sprężonym azotem lub powietrzem przez serwis. Pompowanie powietrzem z kompresora bez osuszacza wprowadza wilgoć, dlatego azot jest rozwiązaniem trwalszym.

Sprawdzenie zaworu bezpieczeństwa polega na ręcznym otwarciu dźwigni. Wypływ wody potwierdza drożność kanału i napięcie sprężyny. Brak wypływu oznacza zatkanie lub zużycie mechanizmu, a wtedy zawór wymaga wymiany.

Filtr siatkowy pompy obiegowej wyjmuje się i płucze pod bieżącą wodą. Zanieczyszczenia w postaci szlamu, rdzy i kamienia kotłowego świadczą o potrzebie czyszczenia chemicznego instalacji lub wymianie wody na demineralizowaną.

Odpowietrzniki automatyczne sprawdza się pod kątem szczelności i swobody ruchu zaworka. Zablokowany odpowietrznik w pozycji otwartej wprowadza powietrze do instalacji, a w pozycji zamkniętej nie spełnia swojej funkcji.

Automatykę zabezpieczającą kotła testuje się przez symulację awarii. Odcięcie przepływu wody lub wyłączenie pompy powinno w ciągu minuty uruchomić ogranicznik temperatury i wyłączyć palnik. Brak reakcji oznacza usterkę czujnika lub przekaźnika.

Checklista do wydruku: siedem punktów kontrolnych

• Ciśnienie w stanie zimnym: 1,2-1,5 bar
• Zawór bezpieczeństwa: drożny, sprężyna napięta
• Naczynie wzbiorcze: ciśnienie wstępne powyżej 0,8 bar
• Pompa obiegowa: filtr czysty, wirnik swobodny
• UPS: akumulator naładowany, czas podtrzymania min. 20 min
• Automatyka: ogranicznik STB reaguje na przegrzanie
• Odpowietrzniki: drożne, bez wycieków

Instalacja wyposażona w naczynie wzbiorcze o prawidłowej pojemności, zawór bezpieczeństwa z dobranym progiem, automatykę kotła i zasilanie awaryjne pompy to rozwiązanie, które pracuje bezproblemowo przez piętnaście do dwudziestu lat. Zaniedbanie któregokolwiek z tych elementów skraca żywotność układu i naraża dom na zalanie oraz kosztowne naprawy. Prawidłowy montaż według normy PN-EN 303-5 oraz PN-92/B-01706, uzupełniony rocznym przeglądem, daje pewność, że centralne ogrzewanie z obiegiem zamkniętym będzie działać bezpiecznie przez cały okres eksploatacji.

Źródła danych i norm: PN-EN 303-5 (norma kotłów grzewczych na paliwa stałe), PN-92/B-01706 (warunki projektowania instalacji centralnego ogrzewania), dokumentacja techniczna producentów naczyń wzbiorczych i zaworów bezpieczeństwa, wytyczne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych. Szczegółowe wytyczne dotyczące doboru naczyń wzbiorczych oraz wymiarowania zabezpieczeń można znaleźć na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w materiałach Stowarzyszenia Producentów i Importerów Urządzeń Grzewczych (spiug.pl).
