Jak podłączyć pompę cyrkulacyjną CWU 2025?

Redakcja 2025-06-10 07:36 | 10:80 min czytania | Odsłon: 189 | Udostępnij:

Marzysz o tym, by po odkręceniu kranu natychmiast popłynęła ciepła woda, bez marnowania cennych litrów na oczekiwanie? Zatem system cyrkulacji ciepłej wody użytkowej to Twój święty Graal, a jego sercem jest pompa cyrkulacyjna. Jak podłączyć ją, by stworzyć komfortowe i oszczędne rozwiązanie? W skrócie: wymaga to wpięcia jej w dedykowany rurociąg powrotny, który będzie nieustannie transportował podgrzaną wodę z powrotem do zasobnika CWU, minimalizując straty ciepła i czas oczekiwania. Zapewnij sobie ten komfort, a zapomnisz o frustracji i niepotrzebnych kosztach, kiedyś każdy tak czekał teraz na wyciągnięcie ręki!

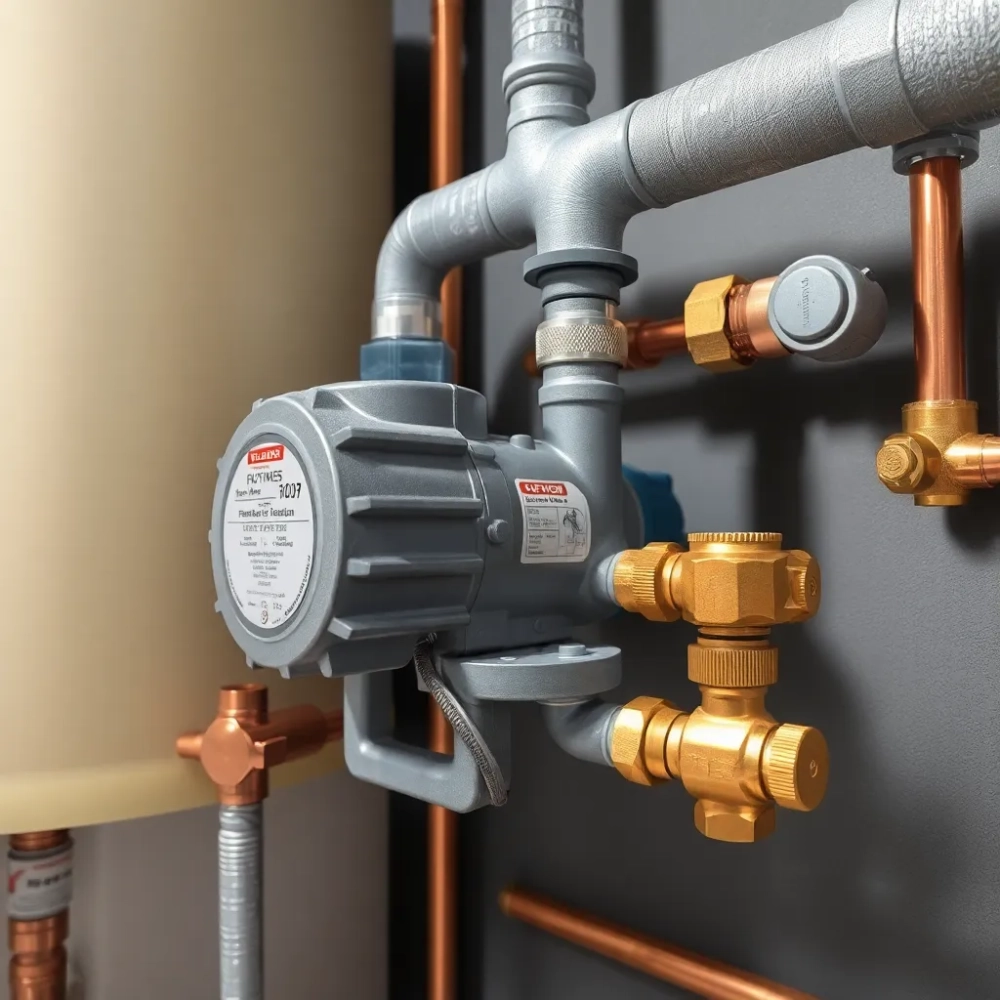

Pompa cyrkulacja ciepłej wody jak podłączyć

Spis treści:

Zapewnienie błyskawicznego dostępu do ciepłej wody to współczesny standard komfortu w każdym domu, od apartamentowców po klasyczne wolnostojące wille. Tradycyjne instalacje, choć niezawodne, często wiążą się z nieuchronnym, frustrującym czekaniem. Pomyśl o poranku, kiedy spieszysz się do pracy i każda minuta jest na wagę złota, a z kranu uparcie leci lodowata woda – nieprzyjemne doświadczenie, prawda? Ten właśnie problem rozwiązuje odpowiednio zaprojektowany i zainstalowany system cyrkulacji ciepłej wody.

Mamy w tym doświadczenie od wielu lat. Poniżej przedstawiamy nasze analizy na podstawie dziesiątek, jak nie setek projektów, w których montaż systemu cyrkulacji ciepłej wody użytkowej okazał się strzałem w dziesiątkę. Poniższe dane, choć z generalizowane, dobrze odzwierciedlają średnie wartości dla typowego domu jednorodzinnego o powierzchni od 120 do 200 m² z dwiema łazienkami. To pozwoli to Wam, czyli czytelnikom, zweryfikować czy tego typu system jest wart zainstalowania.

Kryterium Instalacja bez cyrkulacji Instalacja z cyrkulacją CWU Zysk / Różnica (szacunkowo)
Czas oczekiwania na ciepłą wodę (średnio) 20-40 sekund < 5 sekund Natychmiastowy dostęp
Zużycie wody rocznie (oszczędność wody) 15-20 m³ na gospodarstwo 5-8 m³ na gospodarstwo Do 12 m³ oszczędności
Koszty energii (dodatkowe dla cyrkulacji) Brak 150-300 zł rocznie (zależnie od sterowania) Zwiększone zużycie prądu na pompę
Komfort użytkowania Niski Wysoki Znacząca poprawa komfortu

Powyższa tabela wyraźnie pokazuje, że mimo pewnych dodatkowych kosztów energetycznych, korzyści płynące z instalacji cyrkulacji ciepłej wody użytkowej są niebagatelne. Chodzi tu przede wszystkim o komfort użytkowania – koniec z zimnym prysznicem i marnotrawstwem wody w oczekiwaniu na odpowiednią temperaturę. Oszczędność wody, choć dla wielu może wydawać się wtórna, w dłuższej perspektywie staje się realnym zyskiem dla portfela, a także wpisuje się w nurt ekologicznego życia. Przecież żyjemy w XXI wieku i liczymy każdą złotówkę.

Zobacz także: Pompa cyrkulacji ciepłej wody: Dostępność 2025

Wybór odpowiedniej pompy cyrkulacyjnej do systemu CWU

Wybór odpowiedniej pompy cyrkulacyjnej do systemu CWU to nie tylko kwestia zakupienia urządzenia, ale przede wszystkim decyzja o wydajności i ekonomiczności całej instalacji. Jest to kluczowy element, który zdecyduje o tym, czy ciepła woda faktycznie będzie "na zawołanie", a rachunki za energię nie przyprawią nas o ból głowy. Musisz pamiętać, że pompa to serce twojej instalacji ciepłej wody.

Na rynku znajdziemy kilka typów pomp, które różnią się technologią, efektywnością energetyczną i oczywiście ceną. Wśród najpopularniejszych modeli królują pompy o wysokiej efektywności, zasilane silnikiem EC, które charakteryzują się minimalnym zużyciem energii. Modele takie jak Grundfos ALPHA2 (ok. 800-1200 zł) czy Wilo Stratos PICO (ok. 900-1300 zł) są często rekomendowane ze względu na swoją niezawodność i niskie koszty eksploatacji. Pobór mocy w ich przypadku to zaledwie kilka do kilkunastu watów, co przekłada się na roczne zużycie energii rzędu 50-150 kWh, czyli mniej więcej 150-300 zł rocznie, przy średniej cenie prądu 2 zł/kWh.

Moc pompy jest kluczowa. Zazwyczaj dla standardowego domu jednorodzinnego, o powierzchni do 200 m² i długości obiegu cyrkulacyjnego do 40-50 metrów, wystarczy pompa o wydajności rzędu 0,3-0,6 m³/h i podnoszeniu 0,8-1,2 metra słupa wody. Zbyt słaba pompa nie zapewni odpowiedniego przepływu i komfortu, zaś zbyt mocna będzie niepotrzebnie generować koszty energii i hałas. Producenci zazwyczaj podają tabele doboru, a wielu sprzedawców oferuje pomoc w kalkulacji.

Zobacz także: Cyrkulacja CWU przy pompie ciepła 2025: Optymalizacja

Kolejnym ważnym aspektem jest materiał, z którego wykonana jest obudowa pompy. W systemach CWU zawsze powinna być to pompa wykonana z brązu, mosiądzu lub stali nierdzewnej (AISI 304 lub 316). To materiały odporne na korozję wywołaną przez gorącą wodę, co gwarantuje długotrwałą i bezproblemową pracę. Unikaj pomp z żeliwnymi korpusami, które mogą ulec korozji, skracając żywotność urządzenia i wpływając na jakość wody. Taka pozornie drobna różnica w cenie może oznaczać gigantyczne koszty serwisu, jak nie wymiany pompy, a potem jeszcze straty wody. Kiedyś się na tym przejechałem i do tej pory mam gęsią skórkę na samą myśl.

Warto także zwrócić uwagę na obecność zintegrowanych funkcji, takich jak programatory czasowe czy termostat. Pompy z wbudowanym programatorem (np. z timerem dobowym lub tygodniowym) umożliwiają pracę tylko w wybranych godzinach, na przykład rano i wieczorem, kiedy zapotrzebowanie na ciepłą wodę jest największe. Modele z termostatem uruchamiają się tylko wtedy, gdy temperatura wody w rurociągu cyrkulacyjnym spadnie poniżej ustalonego progu, co minimalizuje niepotrzebne cykle pracy i dalej redukuje zużycie energii.

Producenci tacy jak Wilo, Grundfos, LFP Leszno, czy Halm oferują szeroką gamę pomp cyrkulacyjnych dostosowanych do różnych potrzeb i budżetów. Ceny tych pomp mogą sięgać od 300 zł za proste modele do nawet 1500 zł za najbardziej zaawansowane jednostki. Inwestycja w nieco droższy, ale efektywniejszy model zwróci się w postaci niższych rachunków za prąd i zwiększonego komfortu użytkowania, co czyni ją rozsądną decyzją na lata.

Kluczowe elementy i materiały do instalacji cyrkulacji CWU

Instalacja systemu cyrkulacji ciepłej wody użytkowej to nic innego, jak skrupulatne połączenie kluczowych elementów w spójną całość. Oprócz samej pompy cyrkulacyjnej, której dobór omówiliśmy wcześniej, musimy zaopatrzyć się w szereg komponentów, które zapewnią efektywne, bezpieczne i bezproblemowe działanie. Wybór odpowiednich materiałów to podstawa, której nie można lekceważyć, gdyż wpłynie on na trwałość i higienę całej instalacji. Mamy tu do czynienia z gorącą wodą, a to oznacza, że wybór rur musi być trafiony w dziesiątkę.

Przede wszystkim – rury. Najczęściej stosowane materiały do rurociągu cyrkulacyjnego to rury z tworzyw sztucznych (np. PEX, PP-R) lub miedzi. Rury miedziane są trwałe, odporne na wysoką temperaturę i ciśnienie, jednak ich montaż wymaga lutowania lub zgrzewania i są droższe – ich cena to około 20-30 zł/metr bieżący za rurę o średnicy 15-20 mm. Rury PEX są bardziej elastyczne i łatwiejsze w montażu (system zaciskowy lub zaprasowywany), a ich cena to około 5-15 zł/metr bieżący za średnicę 16-20 mm, ale ich żywotność jest krótsza.

Niezależnie od wybranego materiału, absolutnym wymogiem jest izolacja rur cyrkulacyjnych. Ciepła woda krąży w rurach nieustannie, a bez odpowiedniej izolacji straty ciepła byłyby astronomiczne, niwecząc całe założenia oszczędnościowe. Grubą warstwą pianki kauczukowej lub wełny mineralnej z płaszczem aluminiowym (o grubości co najmniej 15-20 mm dla rur o średnicy do 22 mm), zapewniamy utrzymanie temperatury. Koszt takiej izolacji to około 5-10 zł/metr bieżący.

Zawory zwrotne są kolejnym must-have. Montuje się je zazwyczaj za pompą cyrkulacyjną i przed nią, aby zapobiec wstecznemu przepływowi wody oraz wymusić jej obieg tylko w jednym kierunku. Zawór zwrotny klapowy, np. 1/2" lub 3/4", kosztuje około 30-60 zł, a zawór kulowy z możliwością odcięcia obiegu około 20-40 zł. To absolutna podstawa dla poprawnego funkcjonowania systemu, żeby woda, która już ma swoje metry w układzie nie cofała się do zbiornika.

Automatyzacja cyrkulacji wymaga zastosowania czujników temperatury i/lub programatorów czasowych. Termostat bimetaliczny (ok. 50-100 zł) umieszczony na powrocie cyrkulacji może włączać pompę, gdy temperatura wody spadnie poniżej ustawionego poziomu (np. 35-40°C), co zapewnia utrzymanie żądanej temperatury bez zbędnego zużycia energii. Zewnętrzny programator czasowy (ok. 80-150 zł) pozwoli ustawić godziny pracy pompy zgodnie z harmonogramem korzystania z wody w domu, co jest kolejnym elementem oszczędności.

Kolejnym ważnym elementem są trójniki, kolanka i inne kształtki, niezbędne do poprowadzenia rurociągu cyrkulacyjnego. Ich rodzaj i materiał muszą być zgodne z wybranymi rurami – PEX/PP-R kształtki zaciskowe lub zgrzewane, a miedziane kształtki do lutowania. Pamiętajmy, że każda szczelność w instalacji to bardzo ważny punkt i należy się skupić na solidności montażu. Nieudana próba samodzielnego montażu cyrkulacji z niedopasowanych materiałów może skutkować nieszczelnościami i koniecznością kosztownych poprawek.

Praktyczne wskazówki dotyczące montażu rurociągu cyrkulacyjnego

Prawidłowy montaż rurociągu cyrkulacyjnego jest równie ważny, co wybór odpowiedniej pompy i materiałów. Nawet najlepsza pompa, bez optymalnie ułożonych i zaizolowanych rur, nie zapewni oczekiwanego komfortu i oszczędności. Pierwszym i nadrzędnym założeniem jest odpowiednie rozplanowanie przebiegu rurociągu powrotnego. Idealnie, jeśli rura cyrkulacyjna tworzy zamkniętą pętlę, prowadzącą od najdalej położonego punktu poboru ciepłej wody z powrotem do zasobnika CWU. Minimalizuje to opory przepływu i skraca czas oczekiwania na ciepłą wodę. Nikt z nas przecież nie chce czekać w nieskończoność na to, żeby ciepła woda popłynęła do kranu.

Instalując rurociąg cyrkulacyjny, unikaj zbędnych kolan i zakrętów – każdy z nich to dodatkowy opór, który zmusza pompę do pracy z większą wydajnością, zużywając więcej energii. Staraj się prowadzić rury w jak najprostszych liniach, korzystając z giętkich rur (np. PEX) tam, gdzie to możliwe, aby zminimalizować liczbę połączeń. Zredukujesz w ten sposób nie tylko potencjalne miejsca wycieków, ale także znacznie usprawnisz przepływ wody. Pamiętaj, im prościej, tym lepiej.

Ważne jest, aby średnica rury cyrkulacyjnej była odpowiednio dobrana do przepływu i długości obiegu. Zazwyczaj dla standardowych instalacji domowych wystarczy średnica 15-20 mm (1/2" do 3/4"). Mniejsze średnice mogą prowadzić do zbyt dużych spadków ciśnienia i obciążać pompę, natomiast zbyt duże średnice niepotrzebnie zwiększają pojemność układu, co przekłada się na większą ilość wody do podgrzania. Prosty wzór to: jeśli główny przewód CWU ma 20 mm, cyrkulacja może mieć 16-20 mm, by zapewnić równomierny przepływ.

Podczas montażu pamiętaj o spadkach i odpowietrzaniu. Rury cyrkulacyjne powinny być ułożone ze spadkiem w kierunku zasobnika CWU (minimalnie 1-2 cm na metr bieżący), aby ułatwić odprowadzenie powietrza z instalacji. W najwyższych punktach obiegu warto zamontować odpowietrzniki, które umożliwią usunięcie zgromadzonego powietrza – obecność powietrza w układzie może znacząco obniżyć jego wydajność i generować niepożądane hałasy. To taka cicha zmora, o której często się zapomina.

Pompa cyrkulacyjna, jak wcześniej wspomniano, powinna być zamontowana na rurociągu powrotnym, jak najbliżej zasobnika CWU. Ważne jest, aby znajdowała się w dogodnym miejscu do ewentualnego serwisu i konserwacji. Dodatkowo, zawsze instaluj zawory odcinające przed i za pompą, aby umożliwić jej łatwą wymianę lub czyszczenie bez konieczności opróżniania całego systemu. Warto również rozważyć zainstalowanie filtra siatkowego przed pompą, aby chronić ją przed zanieczyszczeniami z instalacji, które mogą prowadzić do jej uszkodzenia lub spadku wydajności.

Pamiętaj, że każdy centymetr niezaizolowanej rury cyrkulacyjnej to potencjalne straty ciepła i straty energii. Długość obiegu cyrkulacyjnego w typowym domu jednorodzinnym może wynosić od 20 do nawet 80 metrów, w zależności od rozkładu pomieszczeń i liczby punktów poboru. Pomnożenie tego przez straty na źle zaizolowanej rurze szybko pokaże, jak ważne jest dokładne wykonanie tego elementu instalacji. Dbaj o to, by cała rura, od początku do końca, była szczelnie pokryta izolacją o odpowiedniej grubości.

Sterowanie pompą cyrkulacyjną CWU – optymalizacja i oszczędność

Sterowanie pompą cyrkulacyjną CWU to prawdziwa sztuka optymalizacji, która decyduje o tym, czy nasz system będzie wzorem efektywności, czy niepotrzebnie marnował energię. Chociaż zapewnienie natychmiastowego dostępu do ciepłej wody jest kuszące, ciągła praca pompy przez całą dobę jest nieekonomiczna. Wszak nikt nie bierze prysznica o 3 nad ranem (no, chyba że jest w pracy). Kluczem do sukcesu jest inteligentne zarządzanie czasem pracy pompy, dostosowane do realnych potrzeb mieszkańców. Czyli jak najlepiej sterować pompką, żeby była efektywna i zyskiwała.

Najprostszym i najczęściej stosowanym rozwiązaniem jest programator czasowy. Zintegrowany w pompie lub zewnętrzny (o czym wspominaliśmy wcześniej), pozwala ustawić harmonogram pracy pompy na podstawie typowych pór korzystania z ciepłej wody. Dla większości gospodarstw domowych oznacza to pracę pompy przez około 2-3 godziny rano (np. 6:00-9:00) i 2-3 godziny wieczorem (np. 18:00-21:00). Dzięki temu pompa działa tylko wtedy, gdy jest realne zapotrzebowanie, co może obniżyć jej roczne zużycie energii o nawet 50-70% w porównaniu do pracy ciągłej. Inwestycja w programator, nawet prosty elektroniczny (ok. 80-150 zł), zwraca się w ciągu kilku miesięcy.

Bardziej zaawansowane, a zarazem bardziej efektywne rozwiązanie, to sterowanie termostatami. Montuje się je na powrocie cyrkulacji, na przykład w pobliżu najdalej położonego punktu poboru wody. Termostat uruchamia pompę dopiero wtedy, gdy temperatura wody w rurze spadnie poniżej określonego progu (np. 35-40°C), co świadczy o jej wychłodzeniu. Po osiągnięciu żądanej temperatury (np. 45-50°C) pompa jest wyłączana. To rozwiązanie minimalizuje czas pracy pompy do absolutnego minimum, gwarantując stałą gotowość wody. Koszt takiego termostatu to od 100 do 250 zł, ale zapewnia on niemal zerowe straty energii.

Inteligentne sterowniki i systemy "Smart Home" to jeszcze wyższy poziom optymalizacji. Integrują one pompę cyrkulacyjną z szerszym ekosystemem domowej automatyki. Sterowniki te mogą uczyć się nawyków użytkowników, przewidując zapotrzebowanie na ciepłą wodę i uruchamiając pompę z wyprzedzeniem. Mogą również reagować na sygnały z czujników obecności w łazience, co jest nowatorskim podejściem. Niektórzy producenci oferują pompy z funkcjami samouczącymi, które automatycznie dostosowują swój harmonogram pracy do stylu życia mieszkańców, np. Grundfos Magna3 (cena powyżej 2000 zł, ale zintegrowane sterowanie) lub pompy z możliwością podłączenia do systemów jak Fibaro czy Tahoma. Pamiętajcie jednak, że inteligenta budowa instalacji grzewczej zawsze wiąże się z większymi kosztami, a nie zawsze jest tego warta w praktyce.

Kolejnym ciekawym rozwiązaniem są czujniki przepływu lub obecności, montowane przy punktach poboru wody. Uruchamiają one pompę cyrkulacyjną tylko wtedy, gdy kran jest otwarty, a system odnotowuje pobór ciepłej wody. Po zamknięciu kranu, pompa pracuje jeszcze przez krótki czas (np. 30-60 sekund) i wyłącza się. Jest to najbardziej oszczędne rozwiązanie, ale wymaga bardziej skomplikowanej instalacji i droższych komponentów. Koszt czujnika przepływu to około 150-300 zł za sztukę.

Nie zapominajmy o znaczeniu odpowiedniej regulacji temperatury CWU w zasobniku. Ustawienie temperatury na poziomie 50-55°C jest wystarczające dla większości zastosowań, a wyższe temperatury wiążą się ze zwiększonymi stratami ciepła i ryzykiem poparzeń. Optymalne zarządzanie cyrkulacją to synergia pomiędzy odpowiednim wyborem pompy, precyzyjnym montażem rur i inteligentnym sterowaniem. Tylko tak możemy osiągnąć komfort użytkowania przy jednoczesnej dbałości o niskie rachunki. Innymi słowy, połącz wszystkie elementy w jedną całość, tak żeby było efektywnie i ekonomicznie. Jeśli w końcu chcesz się cieszyć komfortem bez zbędnego czekania i wydawania dodatkowych pieniędzy, nie ma nic bardziej zyskownego niż cyrkulacja ciepłej wody użytkowej.

Q&A

P: Czym jest pompa cyrkulacyjna ciepłej wody?

O: To urządzenie, które utrzymuje ciągły przepływ ciepłej wody w rurociągu między zasobnikiem CWU a punktami poboru, dzięki czemu ciepła woda jest natychmiast dostępna po odkręceniu kranu, bez konieczności czekania na jej dopłynięcie i marnowania zimnej wody.

P: Czy instalacja cyrkulacji CWU jest opłacalna?

O: Tak, jest opłacalna przede wszystkim ze względu na znaczący wzrost komfortu użytkowania, oszczędność wody (mniej marnowanej zimnej wody) oraz skrócenie czasu oczekiwania. Choć generuje pewne dodatkowe zużycie energii na pracę pompy, odpowiednie sterowanie pozwala te koszty zminimalizować, a korzyści długoterminowo przewyższają nakłady.

P: Jak dobrać odpowiednią pompę cyrkulacyjną?

O: Należy zwrócić uwagę na typ pompy (energooszczędne z silnikiem EC), jej wydajność i podnoszenie (zależne od długości obiegu), materiał wykonania (brąz, mosiądz, stal nierdzewna) oraz dostępne funkcje sterowania (programator czasowy, termostat).

P: Jakie materiały są niezbędne do instalacji cyrkulacji?

O: Niezbędne są rury (miedziane, PEX, PP-R), izolacja termiczna do rur (pianka kauczukowa, wełna mineralna), zawory zwrotne, zawory odcinające, kształtki (kolanka, trójniki) oraz elementy sterujące (termostat, programator czasowy).

P: Jakie są sposoby sterowania pompą cyrkulacyjną?

O: Najpopularniejsze to programator czasowy (ustalanie godzin pracy), termostat (uruchamianie pompy przy spadku temperatury wody), czujniki przepływu/obecności (reagowanie na pobór wody) oraz inteligentne sterowniki uczące się nawyków użytkowników.
