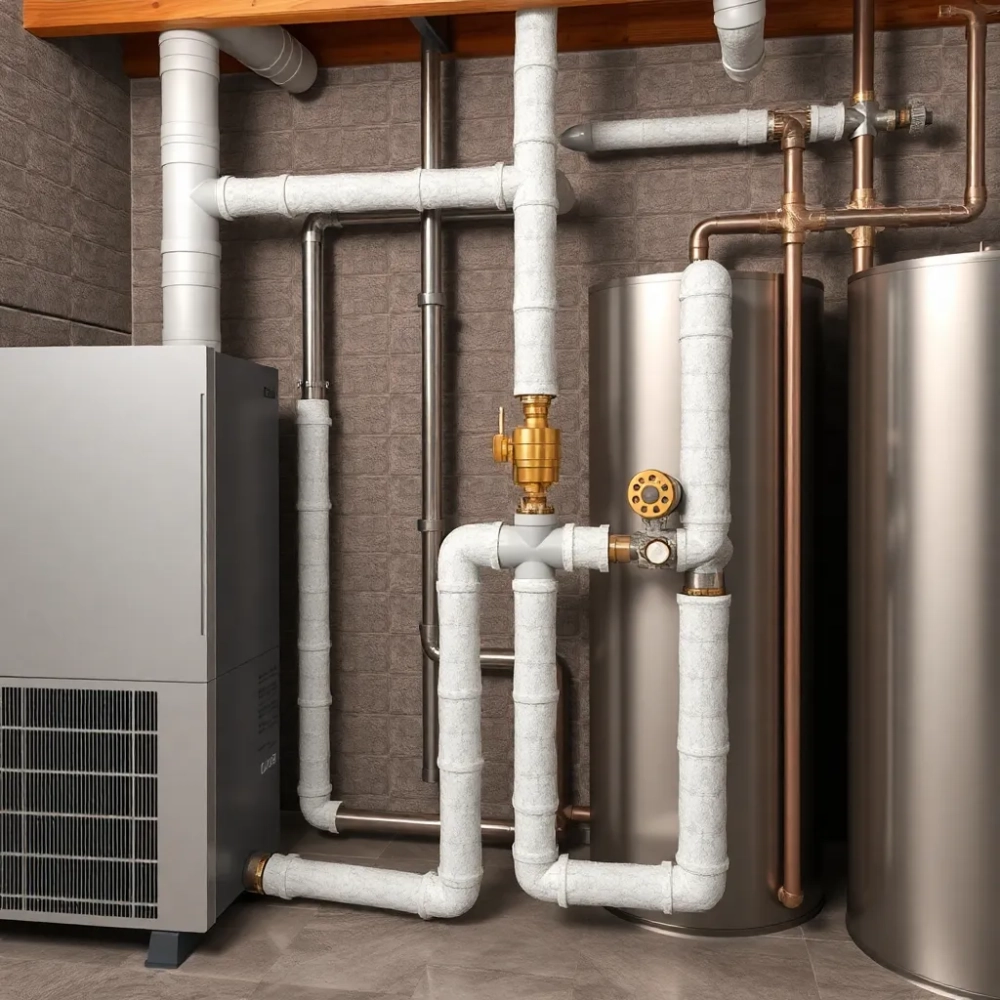

Cyrkulacja CWU przy pompie ciepła – jak zaprojektować?

Redakcja 2025-06-10 08:21 / Aktualizacja: 2026-03-13 09:58:27 | Udostępnij:

Pamiętasz to irytujące czekanie, aż spłynie zimna woda z kranu po powrocie do domu? W instalacji z pompą ciepła cyrkulacja CWU rozwiązuje ten problem na dobre, zapewniając ciepłą wodę w sekundach dzięki pętli zwrotnej i pompie obiegowej. Omówimy zasadę działania, dobór odpowiedniej pompy oraz kluczowe elementy montażu, byś mógł wdrożyć system bez strat energii i typowych błędów.

cyrkulacja cwu przy pompie ciepła

Zasada działania cyrkulacji CWU z pompą ciepła

Cyrkulacja CWU tworzy zamkniętą pętlę, w której ciepła woda krąży non-stop między bojlerem a punktami poboru, wracając przewodem zwrotnym do źródła ciepła. Dzięki temu rury pozostają ciepłe, a kran daje natychmiast gorącą wodę bez marnowania litrów zimnej. Pompa ciepła dostarcza CWU w temperaturze 35-55°C, co idealnie pasuje do niskointensywnego obiegu, minimalizując straty. System działa impulsowo, synchronizując się z zapotrzebowaniem, by nie przegrzewać wody niepotrzebnie.

W pętli zwrotnej woda płynie z minimalną prędkością, utrzymując temperaturę powyżej 45°C na końcu instalacji. To eliminuje wychłodzenie rur, szczególnie w dłuższych trasach od pompy ciepła do łazienki czy kuchni. Precyzyjne sterowanie zapobiega stagnacji, gdzie woda stygnie poniżej poziomu użytkowego. Efekt? Komfort na poziomie centralnego ogrzewania, ale dla wody bieżącej.

Integracja z pompą ciepła wymaga uwzględnienia jej cykli pracy cyrkulacja pobiera ciepło tylko wtedy, gdy urządzenie jest aktywne. Zawór zwrotny blokuje cofanie się zimnej wody, zapewniając jednokierunkowy przepływ. Całość opiera się na prawie termodynamiki: ciepło rozchodzi się równomiernie, bez gwałtownych skoków temperatury. W praktyce to prosty obieg, który podnosi codzienne użytkowanie domu.

Sprawdź Pompa cyrkulacja ciepłej wody jak podłączyć

Podstawą jest różnica ciśnień generowana przez pompę obiegową, która pokonuje opory rur i kolan. Przepływ oblicza się tak, by straty ciepła nie przekraczały 5% na całej długości. System samoreguluje się termostatem, wyłączając obieg przy osiągnięciu temperatury docelowej. Dzięki temu pompa ciepła nie musi nadrobić wychłodzonej wody za każdym razem.

Dobór pompy obiegowej do CWU przy pompie ciepła

Pompa obiegowa musi mieć moc 20-50W, by nie pochłaniać energii ponad miarę w niskotemperaturowym obiegu CWU z pompy ciepła. Wybieraj modele z regulowanym przepływem i termostatem, który włącza ją tylko przy spadku temperatury poniżej 45°C. Niska prędkość obrotowa (do 2000 obr/min) zapewnia cichą pracę i oszczędność prądu. Dopasuj ją do długości pętli dla 50m wystarczy 25W.

Kluczowe parametry to wysokość podnoszenia 1-3m i przepływ 0,2-0,5 m³/h, zgodne z niskim ciśnieniem w systemach pomp ciepła. Modele z elektronicznym sterownikiem czasowym synchronizują pracę z porannymi i wieczornymi godzinami szczytu. Unikaj wysokomocnych pomp od centralnego ogrzewania one generują turbulencje i straty. Testuj na sucho przed montażem.

Przeczytaj również o Cyrkulacja ciepłej wody bez pompy

Zalecane cechy pompy obiegowej

  • Moc maksymalna: 20-50W dla COP pompy ciepła >4
  • Termostat: 40-50°C z histerezą 2°C
  • Sterownik: timer lub czujnik krańcowy
  • Materiały: mosiężna głowica, ceramiczne łożyska

Wielostopniowa regulacja pozwala kalibrować pod konkretną instalację, mierząc temperaturę na końcu pętli. Energooszczędne modele z klasą A++ zużywają mniej niż 30W w trybie ciągłym. Montaż na powrocie zapobiega kawitacji. Zawsze sprawdzaj certyfikaty zgodności z normami PN-EN 12828.

Elementy instalacji cyrkulacji CWU w pompie ciepła

Podstawą jest pompa obiegowa z wbudowanym termostatem, montowana na przewodzie doprowadzającym do punktów poboru. Zawór zwrotny zapobiega cofaniu wody, a izolacja rur o λ<0,04 W/mK minimalizuje straty ciepła. Sterownik czasowy programuje cyrkulację na 15-30 minut co godzinę w godzinach aktywności. Wszystko łączy się z wyjściem CWU pompy ciepła.

Zobacz także Pompa cyrkulacja ciepłej wody

Przewód zwrotny o tej samej średnicy co główny biegnie równolegle, zbierając wodę z każdego kranu przez piony cyrkulacyjne. Filtr siatkowy chroni pompę przed osadami z twardej wody. Czujnik temperatury na końcu pętli wysyła sygnał do sterownika, wyłączając obieg przy osiągnięciu 48°C. Izolacja musi być ciągła, nawet na kolanach.

Lista obowiązkowych komponentów

  • Pompa obiegowa z termostatem
  • Zawór zwrotny o przepływie >1 m³/h
  • Sterownik czasowy lub GSM
  • Izolacja termiczna λ=0,035 W/mK
  • Czujnik temperatury NTC
  • Filtr wstępny 100 mikronów

Montaż wymaga poziomowania pompy, by uniknąć powietrza w układzie. Podłącz sterownik do prądu 230V z zabezpieczeniem. Testuj ciśnienie przed zalaniem wodą. Wizyta instalatora z termowizorem potwierdza szczelność izolacji.

Integracja z pompą ciepła odbywa się przez dedykowane wyjście CWU, bez ingerencji w obieg grzewczy. Automatyka Modbus synchronizuje obiegi. Całość gotowa w jeden dzień dla standardowego domu.

Średnice rur i przepływ w cyrkulacji CWU pompy ciepła

Średnica rur dobiera się wg stosunku przepływ do strat ciśnienia 1:10, zapewniając prędkość 0,2 m/s bez hałasu. Dla pętli 30-50m stosuj Cu 15x1 lub PEX 16mm na doprowadzającym i zwrotnym. Utrzymuje to temperaturę >45°C na końcu, z spadkiem <5%. Oblicz przepływ: długość x 0,01 l/s/m.

Przepływ 0,3 m³/h wystarcza dla 4 punktów poboru, pokonując opory 2m słupa wody. Zbyt duża średnica (>22mm) powoduje laminarny przepływ i wychłodzenie. Mniejsza (<12mm) zwiększa straty ciśnienia i zużycie pompy. Zawsze izoluj obie nitki równomiernie.

W domach >150m² łącz piony cyrkulacyjne z głowicą rozdzielną. Norma PN-EN 806 wymaga minimalnej prędkości 0,2 m/s przeciw legionelli. Symuluj w programie hydraulicznym przed zakupem rur. Balansuj przepływy zaworami kulowymi.

Tabela poniżej ilustruje dobór dla typowych instalacji:

Długość pętli (m)Średnica rur (mm)Przepływ (l/h)Spadek temp. (°C)
20-30151802
40-60183004
>80225005

Cyrkulacja CWU z buforem w systemie pompy ciepła

Bufor CWU magazynuje ciepło w warstwach, a cyrkulacja pobiera z górnej strefy 50-55°C, nie mieszając z dolną. To optymalizuje COP pompy ciepła >4, bo nie chłodzi całego zbiornika. Przewód zwrotny wlewa do środka bufora, wymuszając konwekcję. Odzysk z rekuperatorem kanalizacyjnym daje +30% energii.

Sondy warstwowe dzielą bufor na strefy: grzanie, cyrkulacja, podgrzewanie. Pompa obiegowa ciągnie z górnego króćca DN25. Izolacja bufora EPP 100mm redukuje straty dobowe do 2%. System działa bez strat, nawet przy długich przerwach.

Integracja wymaga bypassu, by cyrkulacja nie zakłócała ładowania bufora. Sterownik priorytetyzuje: najpierw napełnienie, potem obieg. Dla rekuperacji montuj wymiennik po kanalizacji, odzyskując 25-35°C z ścieków. Efekt: wyższa wydajność całej instalacji.

W praktyce z buforem 300l cyrkulacja dla 5 osób zużywa 10% więcej prądu, ale skraca cykle pompy o 20%. Kalibruj sondami PT1000. Norma PN-EN 12828 aprobuje takie układy.

Błędy w cyrkulacji CWU przy pompie ciepła i jak ich uniknąć

Częsty błąd to ciągła praca pompy, generująca 500 kWh/rok strat zastąp timerem na 20 min/h. Brak izolacji powoduje wychłodzenie o 10°C/10m, rozwiązane otuliną λ<0,04. Zbyt mały przepływ legionella zwiększ do 0,3 m/s. Pomiar termowizyjny weryfikuje.

Brak zaworu zwrotnego pozwala zimnej wodzie cofać się do bojlera, studząc CWU montuj zawsze z strzałką. Niezbalansowane piony powodują nierówny obieg; reguluj zaworami. Powietrze w układzie blokuje pompę odpowietrz automatycznie. Testuj po 24h pracy.

Najczęstsze pułapki i remedium

  • Ciągły obieg: timer lub czujnik krańcowy
  • Słaba izolacja: λ=0,035, grubość 19mm
  • Zbyt mocna pompa: dobierz <30W
  • Brak filtra: siatkowy 200 mikronów

Niewłaściwy montaż pompy na zasysie kawituje stawiaj na tłoczeniu. Ignorowanie norm PN-EN 806 grozi awariami. Zawsze kalibruj z instalatorem.

Bilans energetyczny cyrkulacji CWU z pompą ciepła

Przy COP>4 pompy ciepła cyrkulacja podnosi roczne zużycie o 5-10%, czyli 200-400 kWh dla 150m². Oszczędza 20-30% wody (ok. 10m³/rok/osobę) i skraca cykle grzania o 15%. ROI instalacji 2-5 tys. zł w 2-3 lata. Dla dużych domów zawsze opłacalna.

Koszty: pompa 800 zł, sterownik 500 zł, rury+izolacja 1500 zł. Oszczędności: woda 300 zł/rok, energia 200 zł. Wykres poniżej pokazuje bilans dla domu 200m².

Normy wymagają bilansu z stratami <5%. Z rekuperacją zysk +30%. System spłaca się szybciej niż tradycyjne podgrzewacze.

Pytania i odpowiedzi: Cyrkulacja CWU przy pompie ciepła

  • Co to jest cyrkulacja CWU przy pompie ciepła i jak działa?

    Cyrkulacja CWU polega na ciągłym obiegu ciepłej wody użytkowej w pętli zwrotnej z pompą obiegową, zaworem zwrotnym i izolowanymi rurami. Eliminuje wychłodzenie rur, zapewniając natychmiastowy dostęp do ciepłej wody w sekundach, bez spuszczania zimnej wody z kranu. Przy pompie ciepła temperatura wody wynosi 35-55°C, a system synchronizuje się z cyklem pracy pompy za pomocą sterownika czasowego.

  • Jak dobrać pompę obiegową i elementy instalacji do pompy ciepła?

    Pompa obiegowa powinna mieć niską moc (20-50W), termostat i sterownik czasowy lub czujnik temperatury na końcu pętli. Kluczowe elementy to zawór zwrotny, izolowane rury (λ<0,04 W/mK) i średnica rur z przepływem 0,2 m/s (stosunek 1:10 przepływ do strat ciśnienia), by temperatura na końcu pętli przekraczała 45°C przy stratach <5%. Integracja z buforem CWU pobiera ciepło z górnej strefy.

  • Jakie są typowe błędy w instalacji cyrkulacji CWU przy pompie ciepła?

    Częsty błąd to ciągła praca pompy, powodująca straty do 500 kWh/rok. Rozwiązanie: impulsowa praca z timerem lub czujnikiem temperatury. Inne pułapki to brak izolacji rur i niewłaściwy dobór przepływu, co zwiększa straty ciepła. Zalecana weryfikacja termowizorem przez instalatora.

  • Jakie są koszty, efektywność i normy dla cyrkulacji CWU z pompą ciepła?

    Koszt instalacji: 2-5 tys. zł (pompa + sterownik), ROI w 2-3 lata dzięki oszczędnościom 20-30% wody i 5-10% energii (przy COP>4 pompy ciepła). Zgodność z PN-EN 806 i PN-EN 12828. Dla domów >150 m² zawsze opłacalna, z rekuperacją ciepła z kanalizacji odzyskującą do 30% energii.
