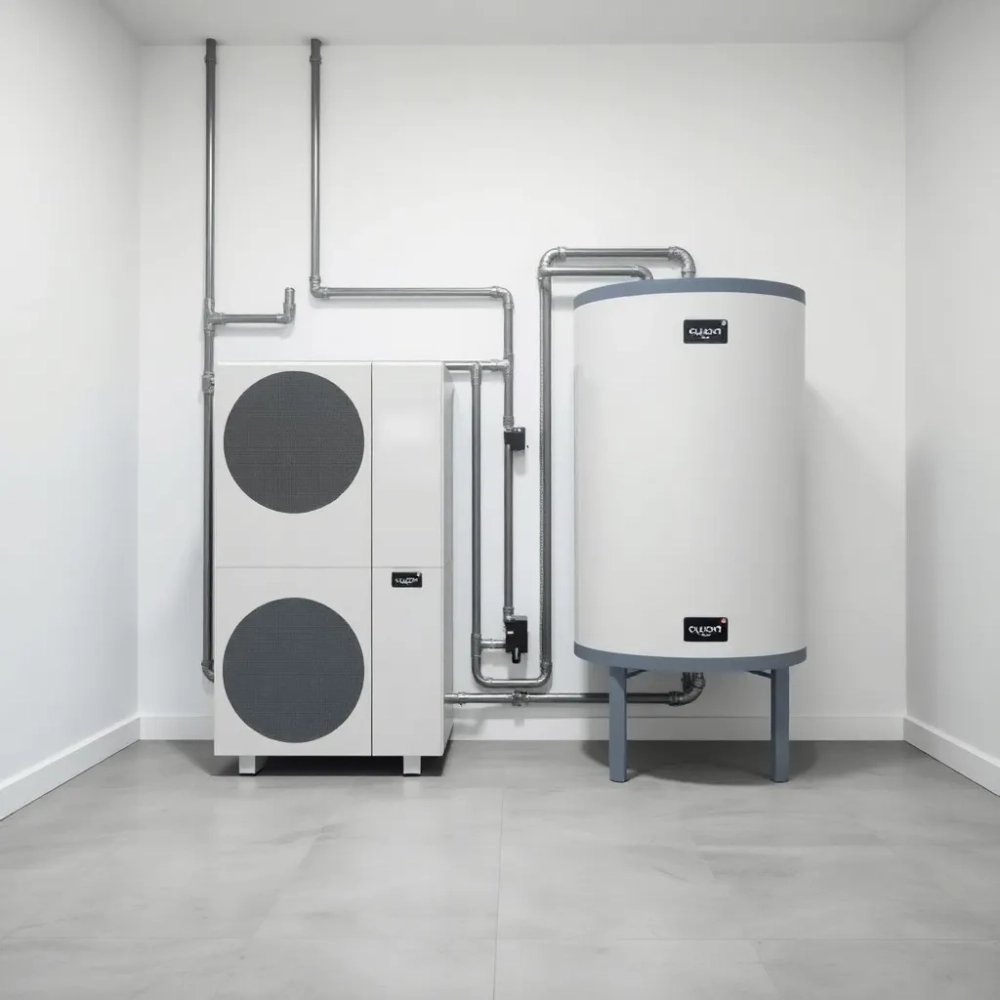

Pompa ciepła i bufor 1000 l: jak to naprawdę działa

Masz kocioł na pellet albo drewno, który grzeje uczciwie, ale rachunki wyglądają coraz gorzej. Chcesz dołożyć pompę ciepła, żeby w sezonie przejściowym i łagodnej zimie płacić grosze, a kocioł zostawić na mróz. Problem w tym, że instalacja jest otwarta, a ty słyszałeś, że pompa ciepła monoblok w takim układzie to proszenie się o kłopoty. Pytanie brzmi nie „czy da się", tylko „jak zrobić to tak, żeby działało latami, nie zamarzło w pierwszą ostrą zimę i nie pozbawiło cię gwarancji". Odpowiedź wymaga trzech rzeczy: dobrego bufora, świadomego wyboru wariantu hydraulicznego i trzeźwego spojrzenia na to, co naprawdę znaczy „układ otwarty" w kontekście urządzenia, którego producent projektował pod zamkniętą pętlę z glikolem.

• Warianty podłączenia pompy ciepła z kotłem i buforem 1000 l
• Warunki montażu pompy ciepła w układzie otwartym z buforem 1000 l
• Dobór mocy pompy ciepła do bufora 1000 l i powierzchni domu
• Najczęstsze błędy przy łączeniu pompy ciepła z buforem 1000 l

Warianty podłączenia pompy ciepła z kotłem i buforem 1000 l

Najprostsze rozwiązanie to szereg: pompa ciepła ładuje bufor 1000 l od góry, kocioł wchodzi w obieg za buforem i dogrzewa, gdy temperatura w zbiorniku spadnie poniżej progu. Schemat jest stary jak centralne ogrzewanie i działa, bo bufor wyrównuje różnice mocy między źródłami. Automatyka sprowadza się do dwóch czujników temperatury w zbiorniku i jednego zaworu trójdrogowego. Koszt inwestycji rośnie minimalnie.

Ta konfiguracja ma jednak ograniczenie, o którym rzadko się mówi. Kocioł na pellet pracuje wtedy na temperaturze zasilania narzuconej przez bufor, czyli często 40-45°C zamiast 60-70°C, do jakich został zaprojektowany. Sprawność spada, zużycie paliwa rośnie, a sadza osadza się szybciej. W domu o powierzchni 150 m², dobrze ocieplonym, ta strata jest do przełknięcia. W starszym budynku z grzejnikami żeliwnymi lepiej sięgnąć po wariant drugi.

Równoległe podłączenie przez sprzęgło hydrauliczne oddziela obieg pompy ciepła od obiegu kotła fizycznie, nie tylko sterowaniem. Każde źródło pracuje w swoim zakresie temperatur, a sprzęgło miesza strumienie dopiero na wyjściu do instalacji. Sterownik nadrzędny decyduje, kiedy włączyć pompę, a kiedy kocioł, na podstawie temperatury zewnętrznej, COP-u i stanu bufora. To wariant dla domów powyżej 180 m² albo wszędzie tam, gdzie grzejniki wymagają wyższej temperatury zasilania.

Trzecia opcja, najbezpieczniejsza dla samej pompy ciepła, to rozdzielenie obiegów wymiennikiem płytowym. Po stronie pompy płynie glikol w obiegu zamkniętym, po stronie kotła i instalacji woda. Wymiennik oddziela fizycznie dwa światy: agresywny glikol nie przedostaje się do instalacji, a powietrze z układu otwartego nie dostaje się do parownika. Cena rośnie o 4-7 tys. zł, ale zyskujesz spokój i pełną gwarancję producenta.

Warunki montażu pompy ciepła w układzie otwartym z buforem 1000 l

Producenci pomp ciepła monoblok piszą w kartach katalogowych jednoznacznie: urządzenie pracuje w układzie zamkniętym, z ciśnieniem 1,0-2,5 bar i zabezpieczeniem przed zamarzaniem w postaci glikolu lub oprogramowania. Powód jest prozaiczny, woda w wymienniku przy temperaturze zewnętrznej -15°C i braku przepływu zamarznie w ciągu kilkudziesięciu minut, a naprawa wymaga wymiany parownika. Dlatego każdy montaż w układzie otwartym traktowany jest przez serwis jako ingerencja użytkownika.

Jeśli jednak podejmujesz to ryzyko świadomie, musisz spełnić konkretne warunki techniczne. Ciśnienie statyczne w najwyższym punkcie instalacji nie może spaść poniżej 0,5 bar, a w najniższym przekroczyć 0,9 bar w stanie zimnym. Norma PN-EN 12828 dopuszcza takie wartości dla układów otwartych z naczyniem wzbiorczym, ale pompa ciepła potrzebuje stabilności. Zbyt niskie ciśnienie powoduje kawitację pompy obiegowej i błędy przepływomierza.

Sprawdź zapisy gwarancji producenta pompy ciepła. Większość modeli monoblok traktuje pracę w układzie otwartym bez wymiennika płytowego jako podstawę do odmowy naprawy gwarancyjnej. Nawet poprawny montaż z bypassem i UPS-em nie zawsze przekona serwis, jeśli w protokole awarii pojawi się „brak glikolu".

Bypass pompy obiegowej to nie luksus, tylko wymóg. Pozwala na przepływ wody w wymienniku pompy nawet wtedy, gdy zawory termostatyczne w domu zamkną się do zera. Bez bypassu pompa ciepła wchodzi w tryb awaryjny po kilku sekundach braku przepływu. Filtr magnetyczny na powrocie do pompy łapie cząstki rdzy i opiłki metalu, które w układzie otwartym pojawiają się nieuchronnie i potrafią zablokować przepływomierz.

UPS, czyli zasilanie awaryjne, chroni przed najczarniejszym scenariuszem: przerwa w dostawie prądu w czasie mrozu. Pompa monoblok pobiera 2-3 kW, więc UPS wystarczy podtrzymać sterownik i pompę obiegową przez 30-60 minut, a nie całe urządzenie. W praktyce instalatorzy stosują małe UPS-y 600-1000 VA z akumulatorem litowym, które kosztują 2-4 tys. zł i montuje się je przy jednostce zewnętrznej.

Lista elementów wymaganych przy montażu w układzie otwartym

• Zawór bezpieczeństwa 3 bar na zasilaniu pompy
• Naczynie wzbiorcze zamknięte o pojemności min. 50 l
• Filtr magnetyczny na powrocie z instalacji
• Bypass pompy obiegowej z zaworem nadmiarowym
• UPS 600-1000 VA z podtrzymaniem 30 min
• Czujnik temperatury bufora górny i dolny
• Sprzęgło hydrauliczne lub wymiennik płytowy

Dobór mocy pompy ciepła do bufora 1000 l i powierzchni domu

Bufor 1000 l to pojemność, która przy temperaturze roboczej 35-50°C magazynuje od 35 do 50 kWh ciepła. Tyle wystarczy, żeby dom o powierzchni 150 m² i zapotrzebowaniu 50 W/m² (norma dla budynku z lat 2015+ z wentylacją mechaniczną) grzał się przez 4-6 godzin bez pracy pompy. W praktyce to komfort psychologiczny, bo bufor wyrównuje cykle pracy sprężarki i pozwala pompie osiągać wyższy COP dzięki dłuższym okresom pracy bez taktowania.

Moc pompy ciepła dobiera się do największego obciążenia w sezonie, czyli do projektowego obciążenia cieplnego budynku przy temperaturze zewnętrznej -20°C. Wzór jest prosty: powierzchnia razy 50-70 W/m² daje zapotrzebowanie w watach. Dla 150 m² w domu energooszczędnym to 7,5-10,5 kW, w domu starszym bez docieplenia 10,5-15 kW. Pompa 8 kW pokryje zapotrzebowanie do temperatury zewnętrznej -7°C przy zasilaniu 35°C, a przy -15°C jej sprawność spadnie o 30-40%.

Kocioł na pellet w tym układzie przejmuje pracę poniżej COP równego 2 albo przy temperaturze zewnętrznej poniżej -7°C, zależnie od ustawień automatyki. Granica COP=2 to rozsądny próg ekonomiczny, bo poniżej niego pompa pobiera więcej energii elektrycznej niż kocioł energii chemicznej z pelletu. Sterownik pogodowy z czujnikiem temperatury zewnętrznej i czujnikiem bufora decyduje o przełączeniu na podstawie obu sygnałów, nie tylko jednego.

Niedowymiarowanie pompy to częsty błąd inwestorów, kuszących się niższą ceną zakupu. Pompa 6 kW w domu 150 m² będzie pracować non-stop przy -10°C, nie osiągnie planowanego COP i szybciej się zużyje. Przewymiarowanie z kolei powoduje taktowanie, czyli cykliczne włączanie i wyłączanie sprężarki, co obniża sprawność roczną o 15-25% i skraca żywotność sprężarki. Bufor 1000 l łagodzi oba scenariusze, ale nie zastępuje prawidłowego doboru mocy.

Najczęstsze błędy przy łączeniu pompy ciepła z buforem 1000 l

Brak filtra magnetycznego to błąd, który ujawnia się po pół roku, gdy przepływomierz pompy zaczyna pokazywać zaniżone wartości. W układzie otwartym cząstki rdzy i kamień kotłowy krążą intensywniej niż w zamkniętym, a pompa ciepła jest na nie szczególnie wrażliwa. Koszt filtra to 300-600 zł, a naprawa wymiennika po zatkaniu to 4-8 tys. zł.

Zbyt mały bufor to drugi klasyk. Inwestorzy wkładają do instalacji 300-500 l, bo tyle mieści się w kotłowni, a potem pompa taktuje co 8-12 minut zamiast pracować godzinami. Bufor 1000 l przy mocy 8 kW daje czas pracy 45-60 minut na jednym cyklu, a to zakres, w którym sprężarka osiąga pełną sprawność i minimalne zużycie. Różnica w rachunku za prąd sięga 20% rocznie.

Mieszanie metali w instalacji to pułapka, o której milczą katalogi. Kocioł żeliwny, grzejniki aluminiowe, pompa ciepła z wymiennikiem miedzianym i rury ze stali czarnej tworzą ogniwo galwaniczne, które w obecności tlenu z naczynia otwartego koroduje szybciej niż każdy z tych materiałów osobno. Efekt to rdza w filtrze po miesiącu i przebarwiona woda w układzie. Rozwiazaniem jest wymiennik płytowy ze stali nierdzewnej, który oddziela obieg pompy od reszty instalacji.

Montaż pompy bez bypassu pompy obiegowej kończy się wyłączeniami awaryjnymi w pierwszy weekend, gdy domownicy zakręcą zawory termostatyczne w pokojach, w których nikogo nie ma. Pompa ciepła nie toleruje zerowego przepływu, a bypass z zaworem nadmiarowym utrzymuje minimalny obieg niezależnie od tego, co dzieje się w grzejnikach. Bez bypassu każde grzane pomieszczenie staje się bramą do trybu serwisowego.

Zanim wpuścisz pompę do starego układu otwartego, przepłucz instalację chemicznie i napełnij świeżą wodą z inhibitorem korozji. Stara woda kotłowa przeniesie do wymiennika pompy wszystko, co przez lata osadziło się w rurach. Jedno płukanie i 200 zł na inhibitor oszczędzają tysiące złotych na serwisie w ciągu pierwszych dwóch sezonów.

Brak UPS to ryzyko, które materializuje się raz na kilka lat, ale wtedy kosztuje utratę wymiennika. Pompa ciepła monoblok bez prądu w mrozie nie ma żadnej ochrony, bo glikolu w układzie otwartym z zasady nie ma. UPS za 2,5 tys. zł to polisa na wymiennik za 6 tys. zł, a prawdopodobieństwo awarii sieci w sezonie grzewczym w Polsce wynosi około 8% rocznie.

Ostatni błąd to brak automatyki priorytetu pompy ciepła. Bez niej sterownik kotła i sterownik pompy nie wiedzą o sobie nawzajem, walczą o ten sam bufor i w skrajnym przypadku grzeją go jednocześnie, marnując energię. Prosty regulator nadrzędny z dwoma przekaźnikami i czujnikiem temperatury bufora kosztuje 600-1 200 zł i rozwiązuje problem na lata.

Checklista montażowa przed pierwszym uruchomieniem

• Ciśnienie w układzie 0,8-1,2 bar na zimno
• Filtr magnetyczny czysty, zawór odcinający sprawny
• Bypass pompy obiegowej ustawiony na 30% nominalnego przepływu
• UPS podłączony, test obciążenia pozytywny
• Czujnik górny i dolny bufora podłączony do sterownika nadrzędnego
• Sprzęgło hydrauliczne odpowietrzone, ciśnienie wyrównane
• Automatyka priorytetu pompy przetestowana ręcznym przełączeniem
• Protokół napełnienia instalacji zapisany (rodzaj wody, inhibitor, data)

Wybór wariantu zależy od tego, ile kontroli chcesz mieć nad gwarancją i jak bardzo ufasz hydraulikowi, który będzie to składał. Przyzwoity kompromis daje wariant z buforem 1000 l w szeregu i sprzęgłem hydraulicznym: pompa ładuje bufor, sprzęgło rozdziela obiegi, kocioł wchodzi do gry dopiero wtedy, gdy automatyka uzna, że COP spadł poniżej opłacalności. Wymiennik płytowy rezerwuj dla sytuacji, w której producent pompy bezpośrednio zabrania pracy w układzie otwartym, a ty nie chcesz negocjować z serwisem po pierwszej awarii.
