Pergola na styropianie: jak zamocować belkę, żeby nie oderwała się od ściany

Planujesz pergolę przyścienną, ściana ma piętnaście, dwadzieścia albo trzydzieści centymetrów docieplenia ze styropianu, a zwykłe kołki rozporowe po sezonie trzymają coraz słabiej, albo w ogóle nie chcą współpracować. To nie Twoja wina. To fizyka: kołek osadzony w miękkim ociepleniu nie przenosi sił tnących i wyrywających, jakie generuje belka z tkaniną, deszczem i śniegiem. W tym tekście dostajesz konkretne dane: które kotwy faktycznie trzymają w murze przez dwadzieścia centymetrów styropianu, jakie nośności oferują i ile kosztują w przeliczeniu na punkt mocowania.

• Dlaczego zwykły kołek w styropianie nie utrzyma belki pergoli
• Kotwa Fischer Thermax jaki wariant dobrać do grubości ocieplenia
• Montaż belki pergoli przez styropian krok po kroku
• Najczęstsze błędy przy mocowaniu pergoli na ocieplonej ścianie
• Porównanie: Thermax vs zwykły kołek w liczbach
• Dla jakich konstrukcji działa system Thermax
• Checklista przed montażem pergoli na ocieplonej ścianie

Dlaczego zwykły kołek w styropianie nie utrzyma belki pergoli

Kołek rozporowy działa w twardym podłożu. Beton, cegła pełna, silka tam mechaniczny klin rozpiera tuleję, a tarcie między kołkiem a ściankami otworu przenosi obciążenie. Styropian to granulat spojony lekkim spienieniem, który przy próbie rozparcia po prostu się odkształca i odpuszcza. Pierwszy podmuch wiatru zaczyna wyciągać plastikowy kołnierz, po kilku tygodniach wokół łba pojawia się rysa, po sezonie tynk odpada płatami.

Przebicie się przez dwadzieścia centymetrów ocieplenia długim wkrętem do muru brzmi sensownie, ale tu czeka kolejna pułapka. Każdy metalowy pręt przechodzący przez warstwę termoizolacji tworzy mostek termiczny. W miejscu kotwy temperatura ściany spada o kilka stopni w stosunku do reszty pola. Punkt rosy przesuwa się do wnętrza, a przy ujemnych temperaturach zewnętrznych na styku stali i tynku pojawia się kondensacja, która po dwóch, trzech zimach zamienia się w zacieki i wykwity pleśni.

Belka pergoli nie wisi spokojnie. Działa na nią siła wiatru ssącego, moment gnący od napięcia tkaniny, masa własna konstrukcji oraz obciążenie śniegiem zalegającym na dachu. To obciążenia dynamiczne, które w krótkich podmuchach potrafią kilkukrotnie przekroczyć statyczną masę samej belki. Norma PN-EN 1991-1-3 oraz PN-EN 1991-1-4 wymaga, by każdy punkt mocowania uwzględniał te skoki z odpowiednim współczynnikiem bezpieczeństwa.

Zwykły kołek w styropianie ma nośność na wyrywanie rzędu pięciu do piętnastu kilogramów, w zależności od gęstości styropianu. Markiza kasetowa o szerokości trzech metrów to pięćdziesiąt, siedemdziesiąt kilogramów w porywach. Różnica jest kolosalna, a skutki widać po jednej zimie. Dlatego inżynierowie od dawna odeszli od rozwiązań „przez ocieplenie" na rzecz systemów kotew chemicznych z przegrodą termiczną.

Kotwa Fischer Thermax jaki wariant dobrać do grubości ocieplenia

System Thermax to trzy elementy współpracujące ze sobą: zaprawa iniekcyjna w murze, pręt kotwiący ze stali nierdzewnej A4 oraz kołnierz z tworzywa z uszczelką, który odcina mostek termiczny w warstwie ocieplenia. Żywica wkleja pręt w mur na głębokość minimum siedemdziesięciu milimetrów, a kołnierz z masą uszczelniającą zamyka przejście przez styropian szczelnie i bez strat ciepła.

Klasa stali A4 (1.4401 / 1.4571 wg normy EN 10088) gwarantuje odporność na korozję w środowisku miejskim, przemysłowym i nadmorskim. To nie marketing. Badania w komorach solnych pokazują, że stal A4 po dwóch tysiącach godzin ekspozycji nie wykazuje wżerów. Zwykła stal ocynkowana po tym samym czasie wykazuje korozję czerwoną a wtedy rdza barwi tynk na brunatno i niszczy powłokę wokół kołnierza.

Dobór wariantu zaczyna się od zmierzenia grubości ocieplenia wraz z warstwą kleju i tynku. W polskim budownictwie dominują elewacje piętnaście do dwudziestu pięciu centymetrów, ale zdarzają się domy pasywne z trzydziestoma. Pomiar wykonuje się wiertłem o znanej długości roboczej, w kilku punktach ściany, bo warstwa kleju potrafi różnić się nawet o trzy centymetry.

Nośności w tabeli odpowiadają parametrom w certyfikacie ETA-13/0060 dla kotew Fischer, przy zachowaniu minimalnych odstępów od krawędzi muru wynoszących sto pięćdziesiąt milimetrów. Wartość realna po zamontowaniu zależy od wytrzymałości podłoża: beton C20/25 wytrzyma deklarowane wartości, cegna kratówka wymaga większej głębokości kotwienia, nawet do stu milimetrów.

Ceny orientacyjne pochodzą z analizy ofert hurtowych i sklepów specjalistycznych w 2025 roku. Pojedynczy punkt to nie wszystko. Montaż belki trzymetrowej wymaga czterech do sześciu kotew, a komplet z zaprawą i uszczelką kosztuje od dwustu do ośmiuset złotych. To ułamek wartości samej pergoli, a błąd w doborze generuje koszty wielokrotnie wyższe przy każdej naprawie elewacji.

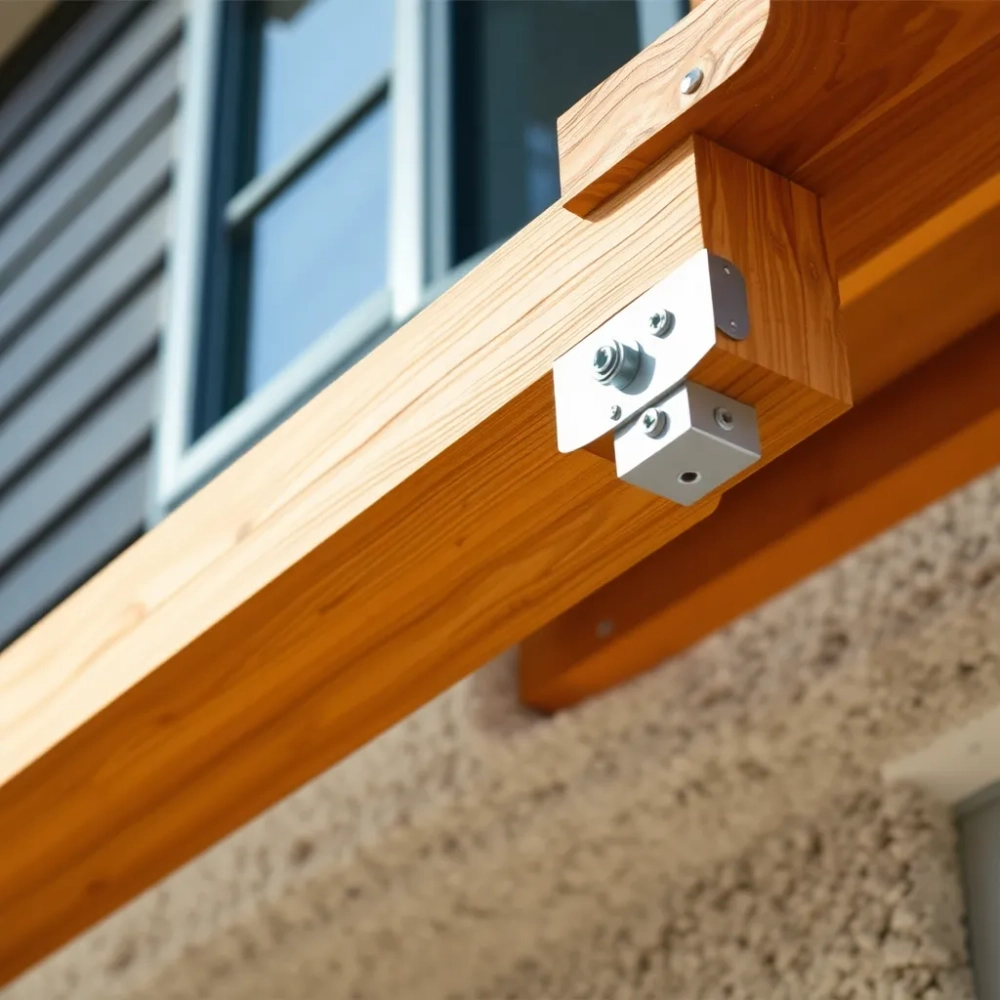

Montaż belki pergoli przez styropian krok po kroku

Pierwszy krok to wyznaczenie osi montażowych. Belka musi licować z konstrukcją nośną pergoli, a kątowniki montażowe wymagają precyzyjnego rozstawu. Poziomica laserowa, ołówek i taśma miernicza w ręku, a na elewacji zostaje siatka punktów najczęściej cztery na trzy metry bieżące belki. Niewielkie przesunięcie o dwa centymetry oznacza, że kątownik trafi w styk płyt styropianowych, a to słabe miejsce.

Wiercenie prowadzi się wiertłem widiowym o średnicy dziesięć milimetrów dla Thermax 8, dwanaście dla Thermax 10, czternaście dla Thermax 12 i osiemnaście dla Thermax 16. Otwór przechodzi przez tynk, warstwę kleju, styropian i wchodzi w mur na wymaganą głębokość kotwienia. Nie wolno wiercić udarem w cegle kratówce udar kruszy wewnętrzne ścianki i niszczy podłoże, więc tam przechodzi się na obroty.

Po wywierceniu otwór trzeba oczyścić. Szczotka stalowa o odpowiedniej średnicy, pompka do wydmuchiwania pyłu, drugie wydmuchanie klasyczna procedura czterech ruchów góra-dół i czterech przedmuchań. Pył murowany osiada na ściankach otworu i obniża przyczepność żywicy nawet o czterdzieści procent. Ten etum decyduje, czy kotwa utrzyma deklarowaną nośność.

Zaprawa iniekcyjna Fischer FIS V lub FIS AB w kartuszu 360 mililitrów trafia do otworu przez rurkę mieszającą. Wypełnienie od dna, powolne wycofywanie się ku górze, by wyprzeć powietrze. Pręt kotwy Thermax wchodzi w otwór ruchem obrotowym, by rozprowadzić żywicę równomiernie. Czas wiązania zależy od temperatury podłoża: w dwudziestu stopniach to cztery minuty, w pięciu stopniach dwadzieścia. Warto odczekać pełne utwardzenie przed dokręcaniem.

Kołnierz termiczny nasuwa się na pręt od zewnątrz i dosuwa do elewacji. Przestrzeń między tynkiem a kołnierzem wypełnia się masą uszczelniającą Fischer KD. To właśnie ta warstwa odcina mostek termiczny i chroni styropian przed wnikaniem wody. Bez niej para wodna wędruje w głąb ocieplenia, a po kilku sezonach kołnierz zaczyna „pływać" w mokrej wełnie lub granulacie.

Montaż kątownika pergoli następuje po pełnym utwardzeniu żywicy zwykle po upływie doby w warunkach letnich. Moment dokręcania nakrętki M12 dla Thermax 16 wynosi dwadzieścia niutonometrów, dla Thermax 12 to piętnaście, dla Thermax 10 dziesięć. Klucz dynamometryczny to nie fanaberia. Zbyt mocne dokręcenie rozciąga pręt i obniża nośność; zbyt słabe zostawia luz, który pod obciążeniem wiatrowym staje się źródłem zmęczenia stali.

Etap końcowy to kontrola geometrii i próba obciążeniowa. Każdy punkt mocowania sprawdza się kluczem dynamometrycznym po upływie dwudziestu czterech godzin. Belka powinna wisieć idealnie w poziomie, a odstęp od elewacji taki, jaki przewiduje producent pergoli. Standardowo to czterdzieści do sześćdziesięciu milimetrów luzu wentylacyjnego, by tkanina nie ocierała o tynk podczas podmuchów.

Najczęstsze błędy przy mocowaniu pergoli na ocieplonej ścianie

Najpoważniejszy błąd to osadzenie kotwy wyłącznie w warstwie ocieplenia. Tak zwane „kołki do styropianu" z długą strefą rozporu utrzymują lekkie elementy, jak skrzynka na listy czy lampa. Belka pergoli to obciążenie rzędu stu dwudziestu kilogramów w porywach, które wyrywa kotwę z miękkiego podłoża w ciągu minut.

Drugi błąd to brak uszczelnienia kołnierza termicznego. Monter osadza pręt, zakłada podkładkę, dokręca nakrętkę i zostawia szczelinę między kołnierzem a tynkiem. Woda wpływa tam podczas każdego deszczu, zamarza zimą, rozpycha styropian, a po dwóch sezonach na elewacji pojawia się mokra plama i wykwity solne.

Trzeci błąd to użycie zwykłych kołków rozporowych w przekonaniu, że „jakoś to będzie". Mechanizm działania takiego kołka wymaga twardego podłoża, a piętnaście centymetrów styropianu to miękka przekładka, która tłumi naprężenia mechaniczne. Już pierwsze uderzenie wiatru o powierzchnię tkaniny wyciąga taki kołek o milimetr, kolejne o dwa, a po zimie cały uchwyt wisi na łbie.

Czwarty błąd, znacznie częstszy niż się wydaje, to wiercenie udarem w ścianie z betonu komórkowego. Beton komórkowy ma strukturę porowatą, a udar kruszy wewnętrzne ścianki komórek. Kotwa trzyma się pozornie mocno, ale pod obciążeniem cyklicznym (wiatr, mróz) zaczyna się wysuwać. W takim podłożu wierci się wyłącznie wiertłem SDS-plus w trybie obrotowym.

Piąty problem to zbyt mała głębokość kotwienia w murze. Instrukcja Fischer mówi o minimum siedemdziesięciu milimetrach, ale wielu monterów kończy na pięćdziesięciu, bo „murek twardy". Nośność spada wtedy o trzydzieści procent. Warto zmierzyć głębokość otworu po wierceniu i porównać z wymaganą.

Szósty błąd to montaż bez sprawdzenia stanu elewacji. Tynk popękany wokół punktu mocowania, zawilgocony styropian, brak ciągłości warstwy kleju każdy z tych defektów obniża nośność nawet o połowę. Czasem konieczne jest frezowanie starego tynku, nałożenie nowego, odczekanie aż zwiąże, i dopiero wtedy wiercenie.

Porównanie: Thermax vs zwykły kołek w liczbach

Liczby mówią same za siebie. Kołek za trzy złote utrzymuje belkę przez jeden sezon, kotwa Thermax za dziewięćdziesiąt złotych pracuje dekady. Różnica w kosztach przy sześciu punktach mocowania to pięćset złotych. Tyle kosztuje jedna wizyta serwisu, gdy pergola spadnie na taras po pierwszej wichurze.

Dla jakich konstrukcji działa system Thermax

Kotwy Fischer Thermax sprawdzają się w każdym scenariuszu, w którym obciążenie idzie w głąb muru przez warstwę ocieplenia. Markizy kasetowe, tarasowe i półkasetowe o szerokości trzech do siedmiu metrów stanowią podstawowe zastosowanie. Siły wiatrowe na tkaninę to przedział czterystu do ośmiuset niutonów na metr bieżący, a Thermax 12 przenosi je bez najmniejszego problemu.

Pergole przyścienne z serii TOP Light, Prima i Modena to kolejna kategoria. Profile nośne tych konstrukcji mają punkty kotwienia od czterech do ośmiu, a nośność jednego Thermax 16 sięga dwustu kilogramów. Przy sześciu punktach mocowania suma nośności wynosi ponad tonę, co wielokrotnie przewyższa wymagania dla standardowej pergoli.

Rolety screen ZIP, żaluzje fasadowe, daszki szklane nad drzwiami, a nawet balkony francuskie wszędzie tam, gdzie trzeba przenieść obciążenie przez ocieplenie, Thermax zastępuje niestabilne kołki w styropianie. Mechanizm jest ten sam: żywica w murze, kołnierz termiczny w ociepleniu, żadnego mostka cieplnego.

Nie sprawdza się natomiast w podłożu z pustkami ceramicznymi niewypełnionymi zaczynem. Stropy z pustaków Ackermana, pustaki szklane, cienkie ścianki działowe z cegły dziurawki tam żywica wpływa w pustki, a nośność spada do poziomu nieprzewidywalnego. W takich sytuacjach konieczne jest wzmocnienie podłoża lub zmiana punktu mocowania na strop, słup lub podparcie niezależne od ściany.

Checklista przed montażem pergoli na ocieplonej ścianie

• Zmierz grubość ocieplenia wiertłem o znanej długości w minimum trzech punktach ściany.
• Sprawdź typ podłoża (beton, cegła pełna, kratówka, silka, beton komórkowy) i dobierz wariant kotwy.
• Wybierz Thermax o wariancie odpowiadającym grubości ocieplenia (tabela powyżej).
• Przygotuj wiertło widiowe o średnicy właściwej dla kotwy (10/12/14/18 mm) i wiertarkę z trybem obrotowym bez udaru dla podłoży porowatych.
• Oczyść otwór szczotką i pompką, wydmuchaj pył czterokrotnie.
• Wypełnij otwór zaprawą iniekcyjną FIS V od dna, wycofując rurkę mieszającą.
• Osadź pręt kotwy ruchem obrotowym, odczekaj czas wiązania właściwy dla temperatury.
• Nasuń kołnierz termiczny i wypełnij szczelinę masą KD.
• Dokręć nakrętkę momentem zgodnym z kartą techniczną (klucz dynamometryczny).
• Sprawdź poziom belki, odczekaj dwadzieścia cztery godziny, powtórz kontrolę momentu.

Montaż pergoli na ocieplonej ścianie to nie jest praca dla amatora z wiertarką udarową. Kotwa Fischer Thermax z zaprawą iniekcyjną i kołnierzem termicznym stanowi dziś branżowy standard, ale jej prawidłowe osadzenie wymaga doświadczenia w doborze wariantów, czyszczeniu otworów i kontroli momentu. Jeśli Twoja ściana ma piętnaście do trzydziestu centymetrów docieplenia, a belka pergoli ma utrzymać się dekady, zadzwoń po ekipę z doświadczeniem w montażu przez ocieplenie w woj. śląskim i małopolskim bezpłatnie przyjadą na pomiary i dobiorą rozwiązanie do Twojego domu.
