Montaż odpływu liniowego na styropianie bez przecieków
Dlaczego styropian pod rynną odpływu to ryzyko przecieku
Każdy styropian pod odpływem liniowym ugina się pod obciążeniem punktowym rynny, nawet jeśli cała posadzka wydaje się sztywna. Mikroruch o ułamki milimetra wystarczy, żeby uszczelnienie kołnierza pękło przy pierwszym cyklu grzania podłogówki. Woda znajduje wtedy drogę pod wylewkę i przez dwa, sześć miesięcy cicho niszczy strop.
- Dlaczego styropian pod rynną odpływu to ryzyko przecieku
- Stabilizacja odpływu liniowego na styropianie: krok po kroku
- Spadek, wysokość rusztu i hydroizolacja pod odpływ liniowy
- Koszt montażu odpływu liniowego i kiedy wezwać fachowca
- Checklista piętnastu punktów przed zamknięciem posadzki
- Mini-słowniczek
EPS pełni w tej konstrukcji rolę izolatora cieplnego, a nie elementu nośnego. Gęstość materiału decyduje, ile wytrzyma, zanim trwale się odkształci. Rynna z rusztem waży od dwóch do pięciu kilogramów, ale obciążenie skupia się na czterech punktach nóżek, nie rozkłada się równomiernie.
| Gęstość styropianu | Dopuszczalne obciążenie punktowe | Zastosowanie pod odpływ |
|---|---|---|
| EPS 80 | do 80 kg/m² | za słaby, wymaga wzmocnienia |
| EPS 100 | do 100 kg/m² | minimum pod rynną |
| EPS 150 | do 150 kg/m² | bezpieczny wybór |
| EPS 200 | do 200 kg/m² | optymalny, toleruje nóżki |
| XPS 300 | do 300 kg/m² | najlepszy, ale droższy |
Nie opieraj rynny bezpośrednio na warstwie EPS bez twardych podkładek. Piana montażowa nie zastępuje stabilizacji. Po roku zacznie się kurczyć i odpływ liniowy na styropianie straci poziom.
Różnica między EPS a XPS ma tu znaczenie praktyczne. XPS ma zamknięte komórki, więc nie chłonie wilgoci z wylewki. EPS nasiąka powoli, ale systematycznie. Mokry EPS traci do trzydziestu procent nośności, a po wyschnięciu nie wraca do parametrów wyjściowych. W strefie prysznica ta wilgoć kumuluje się latami.
Stabilizacja odpływu liniowego na styropianie: krok po kroku
Montaż odpływu liniowego na styropianie zaczyna się od suchego przymiaru, jeszcze przed cięciem styropianu. Rynna powinna leżeć tak, żeby jej oś pokrywała się z osią rury kanalizacyjnej. Każdy centymetr odchylenia wymaga korekty spadku rury, a to oznacza kucie albo wymianę kolana.
Sześć punktów kontrolnych suchego prymiaru:
- oznaczenie osi rynny i jej długości na ścianie
- sprawdzenie, czy odległość od ściany pozwala na pełne wykończenie płytką
- kontrola kierunku spadku rury odpływowej (min. 1,5 procent)
- pomiar wysokości rusztu nad przewidywaną płaszczyzną posadzki
- sprawdzenie, czy syfon mieści się w przestrzeni między stropem a wylewką
- test wypoziomowania rynny wzdłuż i wszerz

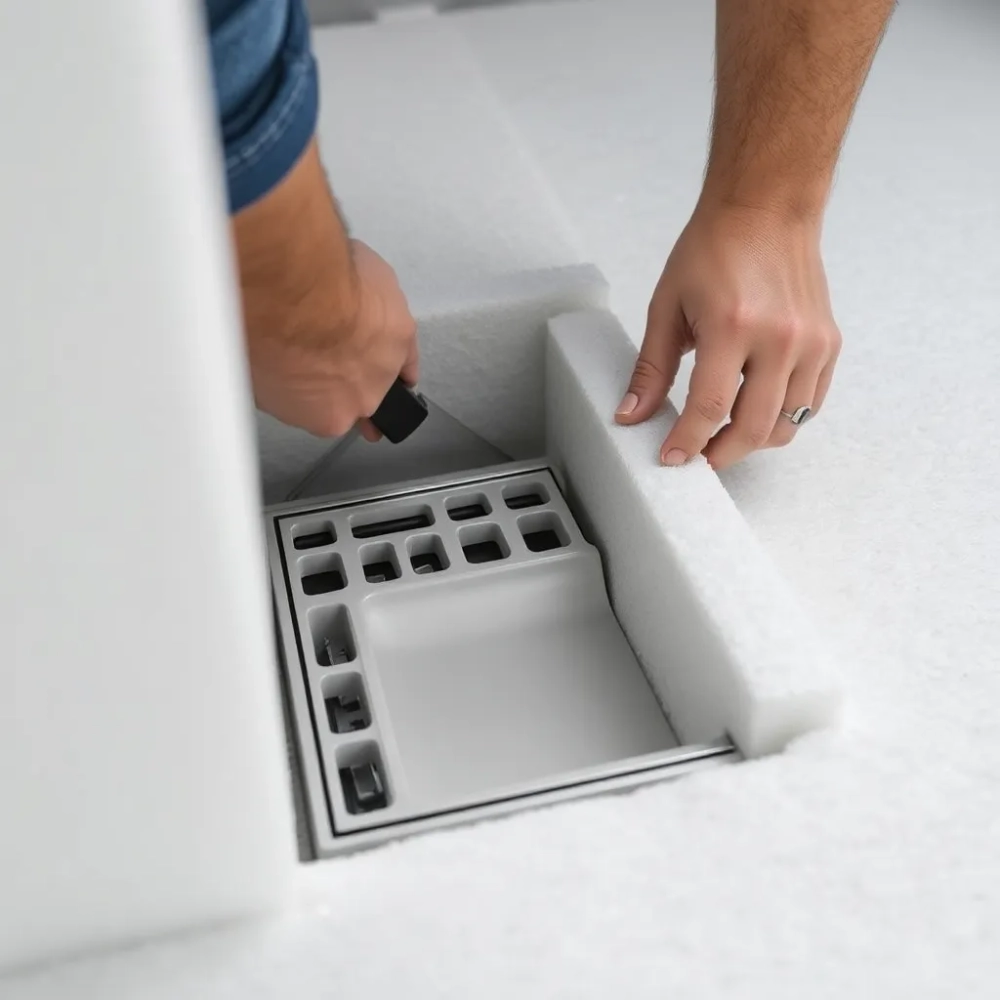

Kieszeń w styropianie wycina się nożem termicznym albo piłą płatnicą o drobnych zębach. Nóż gładko topi EPS, piła może go szarpać. Szarpane krawędzie utrudniają przyleganie zaprawy stabilizującej i tworzą puste przestrzenie. Po wycięciu trzeba usunąć luźne fragmenty i oczyścić dno z resztek.
Stabilizacja to trzy elementy działające razem. Nóżki rynny opierają się na twardych podkładkach z tworzywa albo stali nierdzewnej o grubości co najmniej pięciu milimetrów. Podkładki rozkładają obciążenie na większą powierzchnię styropianu. Zaprawa szybkowiążąca (nie montażowa piana) wypełnia przestrzeń między rynną a kieszenią i klinuje całość.
Zaprawa cementowa wiąże w piętnaście do trzydziestu minut. Piana montażowa potrzebuje dwudziestu czterech godzin, a przy braku dostępu powietrza potrafi pęcznieć jeszcze dłużej. Wybór jest oczywisty.
Próba wodna odpływu liniowego to moment, którego nie wolno pominąć. Pięć elementów testu: napełnienie rynny wodą do poziomu rusztu, obserwacja czy woda spływa w całej długości, kontrola szczelności połączenia rynna-syfon, sprawdzenie czy syfon nie przecieka przy pełnym ciśnieniu, powtórzenie testu po dwóch godzinach. Jeśli cokolwiek się kropli, trzeba rozebrać i zacząć od nowa. Hydroizolacja nie wybacza błędów z próby.
Zabezpieczenie syfonu przed zaprawą wymaga zaślepki albo korka dostarczanego przez producenta. Zaprawa w syfonie oznacza wymianę całego mechanizmu. Po próbie wodnej syfon zakręca się, zabezpiecza i dopiero wtedy rusza jastrych.
Spadek, wysokość rusztu i hydroizolacja pod odpływ liniowy
Spadek do odpływu liniowego to nie kwestia gustu, lecz fizyki. Woda potrzebuje siły grawitacji, żeby spłynąć, a ta siła rośnie z kątem nachylenia. Za mały spadek zostawia kałużę przy ruszcie, za duży powoduje, że woda leci szybciej niż zdąży nawilżyć resztę posadzki. Efekt końcowy: suche obrzeża, mokry środek.
| Długość rynny | Spadek 1,5 procent | Spadek 2 procent | Spadek 2,5 procent |
|---|---|---|---|
| 60 cm | 9 mm | 12 mm | 15 mm |
| 70 cm | 10,5 mm | 14 mm | 17,5 mm |
| 80 cm | 12 mm | 16 mm | 20 mm |
| 90 cm | 13,5 mm | 18 mm | 22,5 mm |
| 100 cm | 15 mm | 20 mm | 25 mm |
| 110 cm | 16,5 mm | 22 mm | 27,5 mm |
| 120 cm | 18 mm | 24 mm | 30 mm |
Jeden spadek liniowy sprawdza się przy rynnach do dziewięćdziesięciu centymetrów. Dłuższe rynny warto profilować kopertowo, czyli z dwoma albo czterema kierunkami spływu. Koperta minimalizuje różnicę wysokości między środkiem a narożnikami i ułatwia układanie większych płytek bez cięcia klinowego.
Średnica odpływu DN40 wystarczy przy standardowej słuchawce prysznicowej. Deszczownica wytwarza trzykrotnie większy strumień, więc wymaga DN50. Syfon do odpływu liniowego DN50 ma też większy przekrój, co zmniejsza ryzyko zatkania włosami i resztkami kosmetyków.
Wysokość rusztu nad płaszczyzną płytki to jeden milimetr. Nie zero, bo wtedy woda nie spłynie. Nie trzy, bo zacznie brudzić krawędzie. Jeden milimetr toleruje mikronierówności fugi i pozwala wodzie znaleźć drogę do odpływu.
Hydroizolacja pod odpływ liniowy składa się z trzech elementów. Kołnierz (mata albo włóknina) to fabryczna część odpływu, wklejana między rynnę a wylewkę. Dwie warstwy folii albo masy poliuretanowej nakłada się na posadzkę z zakładem pięciu centymetrów na ścianę. Taśmy narożne uszczelniają styk podłoga-ściana, gdzie pęknięcia pojawiają się najszybciej.
Silikon sanitarny przy ruszcie, nie twarda fuga epoksydowa. Silikon kompensuje mikroruchy termiczne i drgania, fuga pęka po kilku miesiącach. Silikon wymaga wymiany co dwa, trzy lata, ale to operacja na piętnaście minut.
Syfon suchy przy rzadko używanym prysznicu eliminuje problem wysychania wody w syfonie i cofania się zapachów z kanalizacji. Mechanizm membranowy albo kulkowy nie wymaga ciągłego uzupełniania wody.
Koszt montażu odpływu liniowego i kiedy wezwać fachowca
Ceny odpływów liniowych różnią się w zależności od materiału rynny, rodzaju syfonu i długości. Stal nierdzewna kosztuje więcej niż tworzywo, ale wytrzymuje dekady. Zestaw montażowy obejmuje nóżki, kołnierz i ruszt, choć nie zawsze.
| Element | Wariant budżetowy | Wariant średni | Wariant premium |
|---|---|---|---|
| Odpływ liniowy 60-120 cm | 150-250 zł | 300-550 zł | 650-1100 zł |
| Syfon DN50 suchy/mokry | w zestawie | 80-150 zł | 200-400 zł |
| Mata hydroizolacyjna 5 m² | 120-180 zł | 200-280 zł | 350-450 zł |
| Zaprawa szybkowiążąca 25 kg | 30-50 zł | 50-80 zł | 90-120 zł |
| Robocizna (za m²) | 80-120 zł | 130-180 zł | 200-300 zł |
Łączny koszt montażu odpływu liniowego z robocizną waha się od sześciuset do dwóch tysięcy złotych za pojedynczy punkt. Różnice wynikają z regionu, dostępności hydraulika i zakresu prac (sam odpływ albo pełna łazienka).
Sześć sytuacji, w których hydraulik jest niezbędny:
- przebudowa pionu kanalizacyjnego
- brak dostępu do istniejącej rury albo kolena
- strop drewniany z ograniczoną nośnością
- instalacja deszczownicy wymagającej DN50
- brak doświadczenia z hydroizolacją podłogową
- brak pewności co do spadku rury odpływowej
Montaż odpływu liniowego na styropianie
Koszt: 600-1200 zł. Czas: 1-2 dni. Ryzyko: średnie, wymaga precyzyjnej stabilizacji. Sprawdza się przy remoncie z istniejącą izolacją termiczną.
Montaż na jastrychu bezpośrednio
Koszt: 500-1000 zł. Czas: 1 dzień. Ryzyko: niskie, rynna leży na stabilnym podłożu. Wymaga wcześniejszego wyprofilowania wylewki ze spadkiem.
Brodzik podpłytkowy
Koszt: 800-1500 zł. Ceny za m². Czas: pół dnia. Ryzyko: niskie, prefabrykat ma fabryczny spadek. Mniej elegancki wygląd, ograniczona długość.
Klasyczny brodzik akrylowy
Koszt: 400-900 zł. Czas: pół dnia. Ryzyko: minimalne. Najszybszy montaż, ale koliduje z koncepcją walk-in.
Montaż odpływu liniowego na styropianie wymaga wzmocnienia, którego inne warianty nie potrzebują. Dlatego jego koszt rośnie o robociznę za stabilizację i czas schnięcia zaprawy. Różnica między sześciuset a tysiącem dwustu złotymi to cena tej dodatkowej precyzji.
Checklista piętnastu punktów przed zamknięciem posadzki
- Spadek rynny sprawdzony poziomicą w dwóch kierunkach.
- Rynna wypoziomowana wzdłuż i wszerz.
- Nóżki oparte na twardych podkładkach.
- Zaprawa szybkowiążąca wypełnia kieszeń bez pustek.
- Syfon zabezpieczony przed zaprawą.
- Próba wodna zaliczona dwukrotnie.
- Kołnierz odpływu wklejony w hydroizolację.
- Dwie warstwy masy albo folii nałożone z zakładem pięć centymetrów.
- Taśmy narożne na styku podłoga-ściana.
- Wysokość rusztu o jeden milimetr wyższa od płytki.
- Spadek posadzki sprawdzony klinem pomiarowym.
- Wentylacja kanalizacji drożna (syfon mokry albo suchy).
- Rura odpływowa szczelna na całej długości.
- Brak luzów przy połączeniu syfon-kanalizacja.
- Dokumentacja fotograficzna warstw przed zasypaniem.
Zdjęcia każdej warstwy kosztują minutę, a pozwalają zlokalizować usterkę bez kucia. Połóż telefon w kącie prysznica i pstrykaj każdy etap.
Mini-słowniczek
Rynna - korytko odpływu liniowego, zwykle ze stali nierdzewnej albo tworzywa. Jej długość decyduje o aranżacji prysznica.
Syfon - mechanizm zamykający zapach kanalizacji. Mokry wymaga ciągłego uzupełniania wody, suchy działa na membranie albo kulce.
Kołnierz - elastyczna membrana na styku rynny i hydroizolacji, zapobiega wnikaniu wilgoci pod posadzkę.
Mankiet - wzmocniony element hydroizolacji wokół rur i wpustów.
Dylatacja - celowa szczelina kompensująca ruchy termiczne, przy odpływie obwodowa, oddziela prysznic od reszty łazienki.
Źródła i normy
- PN-EN 1253:2015 - Wpusty i odpływy kanalizacyjne
- PN-EN 12056-2 - Systemy kanalizacji grawitacyjnej wewnątrz budynków
- Warunki Techniczne 2022 (Rozporządzenie Ministra Rozwoju z dnia 11 września 2020 r.)
- Instrukcja ITB nr 443/2009 - Wykonanie hydroizolacji w pomieszczeniach mokrych
- Katalogi techniczne producentów systemów odpływowych (dane katalogowe, strony producentów)
- Dokumentacja techniczna producentów zapraw i hydroizolacji (Sopro, Weber, Mapei)
- Aprobata Techniczna ITB dla wybranych odpływów liniowych (strona ITB)
- Eurokod 1 (PN-EN 1991-1-1) - Obciążenia użytkowe w budynkach
Jeśli planujesz montaż odpływu liniowego w najbliższych tygodniach, wydrukuj checklistę i trzymaj ją obok miejsca pracy. Każdy odhaczony punkt to krok bliżej do prysznica bez poprawek za pół roku.
