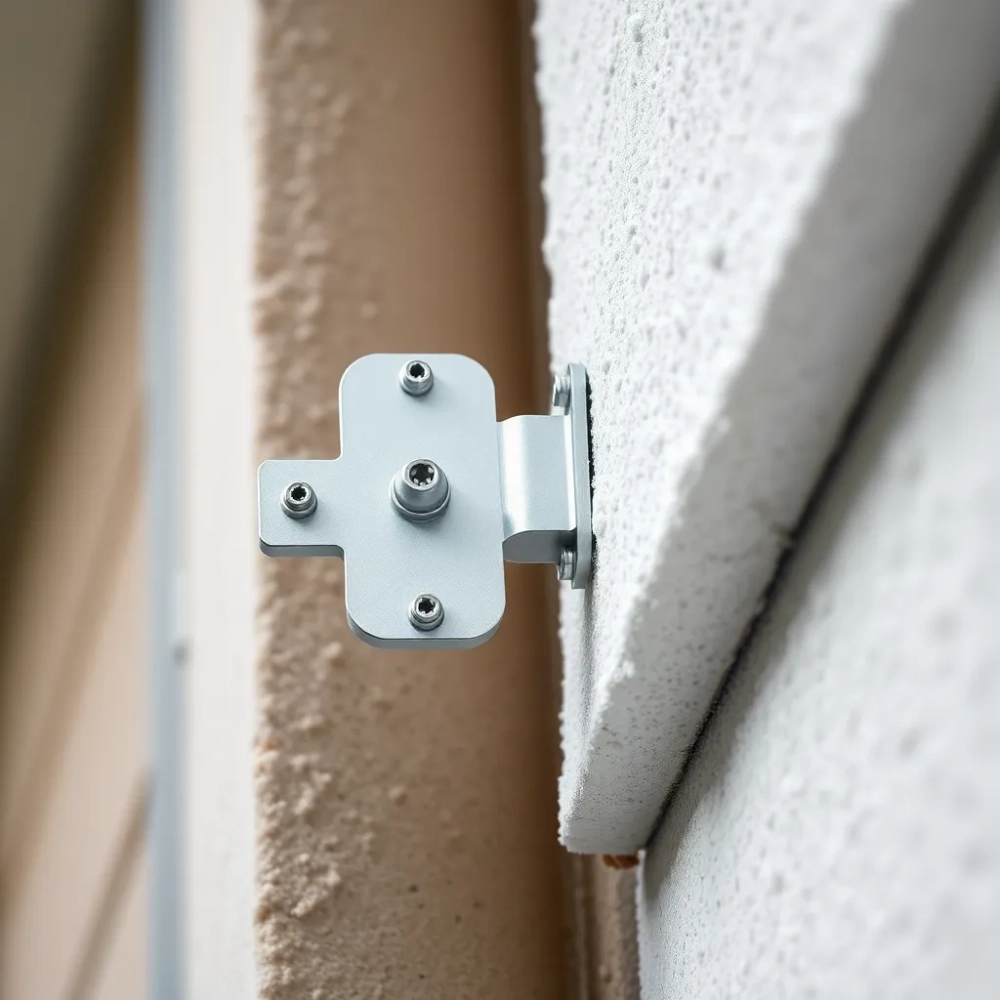

Montaż kamery na elewacji styropianowej bez mostków termicznych

Wkręt kręci się w próżni, kamera ląduje na chodniku po pierwszej większej wichurze, a pod styropianem pojawia się rdzawy zaciek, który w ciągu dwóch sezonów zamieni się w kosztowny remont elewacji. Znany scenariusz, który w 90% przypadków wynika z jednego błędu: mocowania dobranego do wagi kamery, lecz zignorowanego wobec realnej struktury ściany. Montaż kamery na elewacji styropianowej rządzi się swoimi prawami, bo 15-25 cm miękkiego ocieplenia to nie ściana, a jedynie warstwa opakowania, przez którą trzeba sięgnąć do nośnego muru albo zbudować lokalny ruszt nośny. Poniżej konkretny przepis na mocowanie, które wytrzyma dekadę, nie zniszczy tynku i nie narobi mostków termicznych.

• Jak zamontować kamerę na ocieplonej elewacji i nie zniszczyć tynku
• Kołek do kamery w styropianie, który naprawdę trzyma
• Kotwa chemiczna do kamery zewnętrznej na grubej warstwie ocieplenia
• Ile kosztuje montaż kamery na elewacji ze styropianu

Jak zamontować kamerę na ocieplonej elewacji i nie zniszczyć tynku

Pierwsza decyzja nie dotyczy wiertła ani kołka, lecz wagi urządzenia i typu ściany pod ociepleniem. Kamera kompaktowa waży 0,3-0,5 kg, ale już kamera kopułkowa z oświetlaczem podczerwieni potrafi dobić do 1,2 kg, a głowica obrotowa PTZ potrafi przekroczyć 3 kg wraz z uchwytem. Ta masa wisi na ramieniu lub wsporniku i wytwarza moment siły proporcjonalny do długości ramienia, dlatego ta sama kamera na krótkim uchwycie ściennym zachowuje się łagodniej niż na półmetrowym wysięgniku.

Drugą daną jest grubość izolacji. Na domach z lat 2010-2018 standard to 15 cm styropianu, w nowszych realizacjach często 20 cm grafitu, w budynkach pasywnych zdarza się 25-30 cm. Im grubsza warstwa, tym dłuższy element przelotowy i tym większe ryzyko ugięcia pod obciążeniem, jeśli kołek nie przejdzie przez oś środnika płyty i nie oprze się o nośny rdzeń.

Trzecia zmienna to podłoże, w którym kończy się kołek. Beton komórkowy (AAC) ma wytrzymałość 2-4 N/mm² i wymaga kołków z kontrolowanym rozporem. Cegła pełna ceramiczna to 10-20 N/mm², więc trzyma wszystko. Silikat jest twardy, ale kruchy i potrafi pęknąć przy udarze. Pustaki ceramiczne zaskakują: wiercone udarem pękają wzdłuż żeber, więc wymagają wiertła bez udaru i kotwy chemicznej albo kołka skrzydełkowego.

Kiedy masa kamery nie przekracza 0,5 kg, wystarczy kołek spiralny typu Driva o długości 50 mm. Wkręca się go w samo ocieplenie bez przebijania go na wylot, a jego nośność na wyrywanie z EPS 70 oscyluje wokół 15 kg. To rozwiązanie dla lekkich kamer Wi-Fi albo atrap, które imitują monitoring.

Przy masie 0,5-1,5 kg sprawdza się kołek przelotowy o długości 180-200 mm, który przechodzi przez całą grubość ocieplenia i zakotwicza się w murze na głębokości co najmniej 50 mm. Tu potrzebny jest wiertło o średnicy 8-10 mm, a otwór trzeba wykonać bez udaru, jeśli pod ociepleniem jest pustak ceramiczny.

Dla kamer ciężkich, powyżej 1,5 kg, oraz dla głowic PTZ montowanych na wysięgniku jedynym rozsądnym wyborem pozostaje kotwa chemiczna z prętem gwintowanym M8 lub M10. Żywica wypełnia każdą nierówność w murze i tworzy po związaniu monolityczne połączenie o nośności 200-400 kg na wyrywanie, w zależności od podłoża i czasu wiązania.

Dobór mocowania w jednym spojrzeniu

⚠️ Nie wolno wiercić udarem w pustakach ceramicznych. Żebra wewnętrzne pękają wzdłuż i otwór robi się owalny, a wtedy nawet kotwa chemiczna traci część nośności, bo żywica nie ma się czego trzymać na gładkiej ściance.

Kołek do kamery w styropianie, który naprawdę trzyma

Kołek przelotowy, nazywany też kołkiem do izolacji lub kołkiem fasadowym, to cylindryczny trzpień z poliamidu lub stali z talerzykiem dociskowym. Jego zadaniem jest przeniesienie obciążenia z uchwytu kamery przez całą warstwę ocieplenia aż do muru, z pominięciem styropianu jako elementu nośnego. Styropian pod dociskiem talerzyka pełni wyłącznie rolę dystansu i izolatora, dlatego taki montaż nie tworzy mostka termicznego, jeśli trzpień jest wykonany z tworzywa lub stali nierdzewnej z przekładką termiczną.

Długość kołka wynika z prostego wzoru: grubość ocieplenia plus klej plus warstwa zbrojąca plus tynk plus minimum 5 cm zakotwienia w murze. Dla ściany z 15 cm styropianu, 1 cm kleju, 0,5 cm siatki z klejem i 0,5 cm tynku daje się 16 cm ocieplenia i wymaga kołka o długości 21 cm. Przy 20 cm grafitu ten sam rachunek pokazuje 26 cm, a standardowy kołek 260 mm staje się koniecznością.

Średnica wiertła dobierana jest do średnicy trzpienia kołka, najczęściej 8 lub 10 mm. Wiercenie zaczyna się od przejścia przez tynk wiertłem widiowym, a potem przechodzi się na wiertło o tej samej średnicy przez ocieplenie. Udar włącza się dopiero po wejściu w mur, jeśli mur to beton lub cegła pełna. W betonie komórkowym udar wyłącza się na stałe, bo materiał jest na tyle miękki, że świdry tną go bez uderzenia.

Montaż krok po kroku wygląda następująco:

• Krok 1 (3 min): Oznacz miejsce montażu poziomicą i sprawdź, czy w ścianie nie biegnie przewód elektryczny ani rura.
• Krok 2 (2 min): Przewierć tynk i ocieplenie prostopadle do ściany na wymaganą głębokość.
• Krok 3 (1 min): Wyczyść otwór z pyłu pompką lub sprężonym powietrzem.
• Krok 4 (2 min): Wsadź kołek tak, aby talerzyk zlicował się z tynkiem.
• Krok 5 (3 min): Wkręć wkręt lub pręt gwintowany, aż do lekkiego oporu kołnierza dociskowego.
• Krok 6 (4 min): Nałóż na trzpień kołnierz uszczelniający EPDM.
• Krok 7 (5 min): Zamocuj uchwyt kamery, dokręć nakrętkę momentem podanym przez producenta kołka.
• Krok 8 (6 min): Uszczelnij obwód uchwytu silikonem dekarski, nie zwykłym silikonem sanitarnym.

Sumaryczny czas montażu jednego punktu to 25-30 minut dla doświadczonej osoby. Początkujący potrzebuje godziny, co wynika głównie z poprawek osi i czyszczenia otworów.

Kiedy kołek nie wystarczy

Kołek przelotowy ma swoje ograniczenia, których producenci nie eksponują w katalogach. Na ścianie z 25 cm ocieplenia jego długość rośnie do 31 cm, a smukły trzpień zaczyna pracować jak sprężyna pod obciążeniem wiatrem. Kamera w takim punkcie delikatnie kołysze się przy podmuchu, co psuje obraz i męczy mocowanie. W takich sytuacjach rozsądniej jest dorzucić stalowy rdzeń, klocek drewniany albo wspornik kotwiony w murze.

Kotwa chemiczna do kamery zewnętrznej na grubej warstwie ocieplenia

Kotwa chemiczna rozwiązuje problem, którego kołek mechaniczny nie ogarnia: mocowanie w podłożu o niepewnej strukturze, w pustakach, w betonie komórkowym niskiej gęstości i wszędzie tam, gdzie rozpor mechaniczny mógłby rozsadzić materiał. Jej zasada działania jest prosta: żywica wypełnia otwór i tuleję siatkową, a po związaniu tworzy z prętem gwintowanym i ściankami otworu jednolity blok o wytrzymałości porównywalnej z monolitem.

Dwie rodziny żywic dominują na rynku. Poliestrowe są tańsze i wiążą szybciej, ale mają ograniczoną odporność chemiczną i nie pracują w mokrych otworach. Winyloestrowe i epoksydowe droższe, lecz tolerują wilgoć, niskie temperatury i obciążenia dynamiczne. Dla kamery na elewacji, gdzie otwór potrafi być mokry po deszczu, winyloester jest bezpieczniejszym wyborem, bo poliestrówka w wilgoci wiąże wolniej i nie zawsze osiąga deklarowaną nośność.

Czas wiązania zależy od temperatury podłoża. Przy 20°C winyloester twardnieje w 8-12 minut i uzyskuje pełną nośność po 60 minutach. Przy 5°C ten sam proces trwa 35 minut i pełną wytrzymałość żywica osiąga dopiero po 4 godzinach. Próba obciążenia kotwy przed czasem kończy się wyciągnięciem pręta razem z nieutwardzoną żywicą.

Procedura montażu kotwy chemicznej w ociepleniu wygląda inaczej niż przy tradycyjnym kołku. Najpierw wierci się otwór o średnicy 12-14 mm przez całą grubość ocieplenia i 8-10 cm w głąb muru. Potem wprowadza się tuleję siatkową, która wypełnia przestrzeń w styropianie, a do jej wnętrza wstrzykuje się żywicę od dna otworu. Na końcu wkręca się pręt gwintowany powolnym ruchem, tak aby żywica równomiernie rozprowadziła się po żeberkach tulei.

⚠️ Nie wolno stosować pianki montażowej jako zamiennika kotwy chemicznej. Pianka nie jest klejem konstrukcyjnym i w kontakcie z wilgocią traci spójność, a po dwóch sezonach zostaje z niej krucha skorupa, która nie utrzyma nawet lekkiej kamery.

Uszczelnienie bez mostków termicznych

Każde przejście przez ocieplenie to potencjalny mostek termiczny i droga dla wody. Prawidłowe uszczelnienie wymaga trzech warstw: silikonu dekarskiego przy talerzyku kołka, taśmy butylowej pod kołnierzem uchwytu i fartucha z blachy powlekanej albo EPDM wokół przewodu. Schemat działania jest taki, że silikon chroni przed kapilarnym wnikaniem wody, taśma butylowa kompensuje ruchy termiczne uchwytu, a fartuch odprowadza wodę na powierzchnię tynku z dala od otworu.

Ile kosztuje montaż kamery na elewacji ze styropianu

Realne widełki cenowe w 2025 roku dla typowej realizacji zamykają się w przedziale 80-250 zł za sam punkt mocowania, bez kamery. Cena zależy od trzech czynników: typu mocowania, dostępu do zasilania i zakresu prac towarzyszących, takich jak kucie bruzdy pod przewód czy malowanie po montażu.

Scenariusz samodzielny wymaga jedynie zakupu kołków przelotowych w cenie 3-6 zł za sztukę, silikonu dekarskiego za 25-40 zł i taśmy butylowej za 30-50 zł za rolkę. Taki zestaw wystarcza na 2-3 punkty montażowe. Scenariusz z instalatorem dorzuca robociznę 100-180 zł za punkt i obejmuje wiercenie, osadzenie kołków, uszczelnienie i montaż uchwytu. Scenariusz kompleksowy dochodzi jeszcze o kucie bruzdy pod przewód (15-25 zł za metr bieżący), sam przewód YDYp 3×1,5 mm² (4-6 zł za metr), peszel ochronny (3-5 zł za metr) i zabezpieczenie nadprądowe B10 w rozdzielni (koszt samego zabezpieczenia pomijalny, ale wymaga elektryka z uprawnieniami).

Must have to kołki z aprobatą ITB lub ETA, silikon dekarski, taśma butylowa i zabezpieczenie nadprądowe. Można pominąć fartuch z blachy na niewysokich wysokościach do 4 m, bo tam woda rozpryskuje się słabiej, oraz tuleje siatkowe, jeśli kamery nie są cięższe niż 1,5 kg.

Najczęstsze błędy i ich konsekwencje

⚠️ Kamera nagrywająca chodnik publiczny lub posesję sąsiada wymaga oznakowania tabliczką informacyjną i fizycznego zasłonięcia stref prywatności, np. czarnymi paskami na krawędziach obrazu. W przeciwnym razie administrator danych osobowych naraża się na karę administracyjną.

Mini case study: dom z 15 cm grafitu

Dom jednorodzinny na Śląsku, elewacja z 15 cm styropianu grafitowego λ=0,031, tynk silikonowy 1,5 mm. Kamera tubowa o masie 0,9 kg z uchwytem ściennym o długości 20 cm. Zastosowano kołek przelotowy stalowy 10×200 mm z aprobatą ETA, zakotwienie 60 mm w betonie komórkowym AAC 4 N/mm². Pomiar siły wyrywania po 7 dniach: 78 kg. Kamera pracuje od trzech lat bez oznak poluzowania.

Mini case study: blok z ETICS 20 cm

Budynek wielorodzinny z systemem ETICS, 20 cm styropianu białego, ściana z pustaków ceramicznych Porotherm 25. Kamera PTZ o masie 3,4 kg na wysięgniku 40 cm. Zastosowano kotwę chemiczną winyloestrową z tuleją siatkową 16×1000 mm i prętem M10×200. Czas wiązania w temperaturze 12°C wydłużono do 90 minut. Po roku eksploatacji brak jakichkolwiek oznak zużycia, a moment obrotowy przy odkręcaniu kontrolnym wyniósł 38 Nm, czyli tyle, ile przy montażu.

Checklist przed montażem

• Lokalizacja w zasięgu zasilania 230 V lub z planowanym zasilaniem PoE
• Kąt widzenia obejmujący strefę chronioną, bez wychodzenia poza posesję
• Strefa wiatrowa i wysokość montażu wpływająca na dobór długości wysięgnika
• Dostęp do wiertnicy i drabiny na wymaganą wysokość roboczą
• Pomiar grubości ocieplenia w miejscu montażu sondą lub przez punktowe przewiercenie
• Sprawdzenie, czy w ścianie nie biegnie instalacja elektryczna lub wodna
• Klasa szczelności kamery minimum IP65 dla montażu zewnętrznego
• Aprobata ITB lub ETA dla wybranego systemu mocowań

Po dziesięciu latach intensywnego montażu w różnych technologiach elewacyjnych utwierdzam się w jednym: kamery nie spadają przez wiatr, tylko przez błędy w doborze kołka do realnego podłoża. Śląskie 80% nowych domów ma 15-20 cm grafitu, więc scenariusz grubego ocieplenia jest u nas standardem, a nie wyjątkiem. Norma PN-EN 1991-1-4 i Eurokod 1 definiują obciążenie wiatrem w zależności od strefy, ale żadna norma nie zastąpi sprawdzenia, co naprawdę siedzi pod tynkiem.

Jeśli właśnie dobierasz mocowanie do swojej kamery, zacznij od zmierzenia grubości ocieplenia i zważenia urządzenia z uchwytem. Te dwie liczby determinują całą resztę: typ kołka, długość, średnicę wiertła i czas montażu. Mając je, dobierasz mocowanie w trzydzieści sekund, a resztę wieczoru spędzasz na uszczelnianiu i podłączaniu zasilania, nie na nerwowym sprawdzaniu, czy aby na pewno dobrze trzyma.
