Moduł mieszający do ogrzewania podłogowego BTU 501 i 502

Kocioł grzeje wodę do 70-80°C, a podłogówka wymaga zaledwie 35-45°C na zasilaniu. Między tymi temperaturami stoi właśnie moduł mieszający do ogrzewania podłogowego, który miesza gorący czynnik z kotła z chłodniejszą wodą powrotną z pętli, utrzymując parametr dokładnie w okolicy zadanej. Bez niego albo dostajesz za gorąco i drewno się paczy, albo musisz obniżać temperaturę kotła i grzejniki też pracują na pół gwizdka. Poniżej konkretne liczby, różnice między wariantami i to, co faktycznie przekłada się na rachunek za gaz.

• Czym właściwie jest moduł BTU i z czego się składa
• Moduł BTU 501 vs 502 który wybrać do swojej instalacji
• Dobór pompy i zaworu w module mieszającym ATM 561 oraz ATM 761
• Montaż modułu BTU z rozdzielaczem podłogowym krok po kroku
• FAQ techniczne najczęstsze pytania
• Gdzie kupić i jak zweryfikować dostępność

Czym właściwie jest moduł BTU i z czego się składa

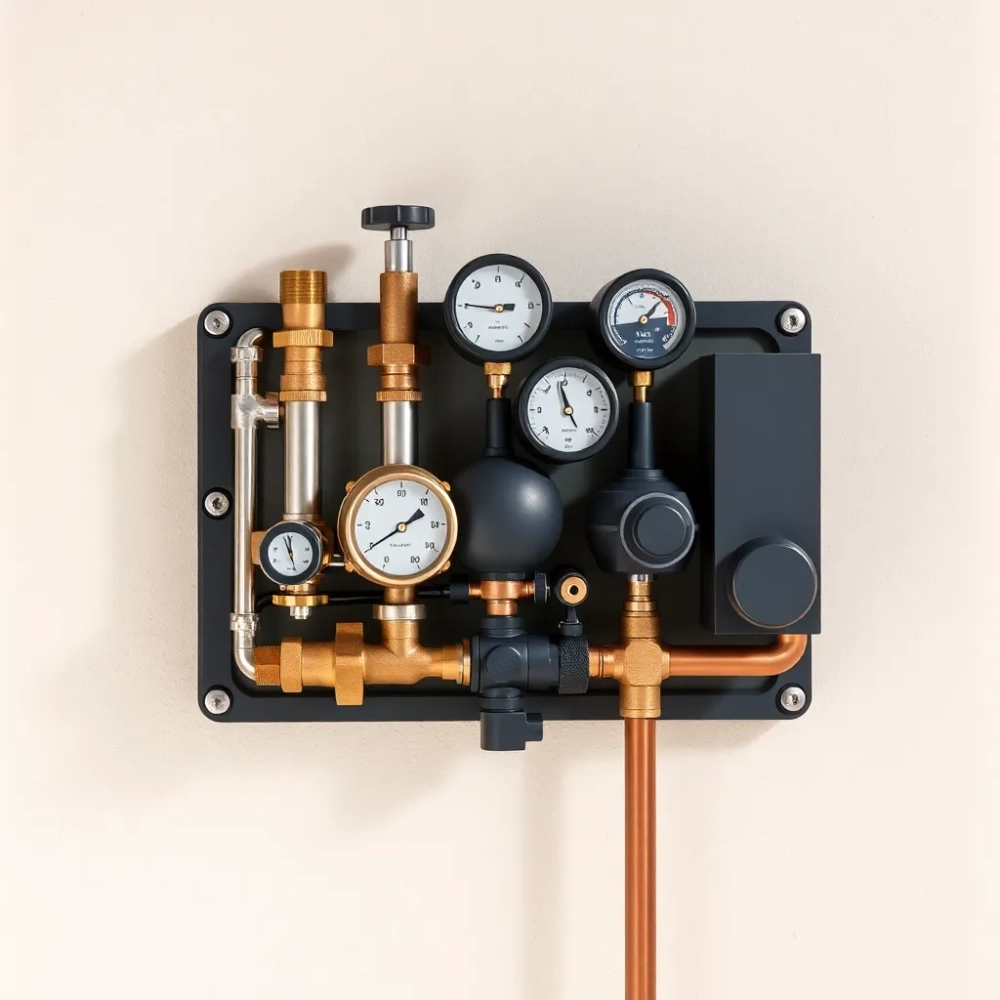

Moduł BTU to gotowy, fabrycznie złożony węzeł mieszający. Po wyjęciu z pudełka masz już zawór, pompę, termostat i zawory odcinające na jednej konsoli, z fabrycznie zaizolowanymi przewodami. Nie musisz dobierać osobno trójnika, zaworu regulacyjnego i pompy, a potem liczyć, czy ich przyłącza do siebie pasują.

Sercem całości jest zawór trójdrogowy ATM 561 lub ATM 761, w zależności od wariantu. To on decyduje, ile procent wody idzie z kotła, a ile wraca z obiegu podłogowego. Jeśli czujnik temperatury zasilania zmierzy wartość wyższą niż nastawiona, zawór przymyka obieg gorący. Kiedy temperatura spada, otwiera się ponownie.

Pompa obiegowa wymusza przepływ przez pętle podłogowe. W modułach BTU stosuje się dwie konstrukcje: Grundfos UPM3 Auto z automatycznym odpowietrzaniem i elektroniczną regulacją obrotów albo AFRISO APH 160 o podobnej wydajności, ale z uproszczonym sterowaniem. Oba modele pracują cicho, poniżej 43 dB, więc przy ściance sypialni w nowoczesnym domu nie usłyszysz szumienia.

Zawory odcinające po obu stronach pompy pozwalają wymienić samą pompę bez spuszczania wody z całej instalacji. Termometry wmontowane w króćce pokazują temperaturę zasilania i powrotu w czasie rzeczywistym. Dzięki temu jednym spojrzeniem sprawdzisz, czy woda w podłodówce faktycznie ma te 40°C, które ustawiłeś na pokrętle termostatu.

Całość mieści się w kotle lub w szafce rozdzielaczowej obok. Konsola ma przyłącza GW 1" od strony kotła i GW 1" od strony rozdzielacza podłogowego, co odpowiada standardowi rozdzielaczy ProCalida. Montaż sprowadza się do dokręcenia dwóch śrubunków i podpięcia przewodu sterującego.

Moduł BTU 501 vs 502 który wybrać do swojej instalacji

Różnica między tymi dwoma modelami sprowadza się do przepustowości zaworu. ATM 561 w BTU 501 ma współczynnik Kv wynoszący 6,3 m³/h, ATM 761 w BTU 502 sięga 8,1 m³/h. Większy Kv oznacza, że przy tym samym otwarciu zaworu przepłynie więcej wody, a więc moduł obsłuży dłuższą pętlę lub większą liczbę obiegów bez konieczności zwiększania obrotów pompy.

Przy powierzchni ogrzewania podłogowego do 120 m² spokojnie wystarczy BTU 501. Taka instalacja to przeważnie 8-10 obiegów o łącznej długości rur 600-800 metrów. Powyżej 120 m² albo przy bardzo rozbudowanych rozdzielaczach, przekraczających 12 obiegów, BTU 502 zaczyna mieć realny sens, bo ATM 561 pracowałby już blisko pełnego otwarcia i miałby problem z precyzyjną regulacją temperatury.

Wybór pompy wpływa na cenę i sposób sterowania, ale nie zmienia maksymalnej mocy grzewczej modułu. Grundfos UPM3 Auto ma tryb stałej różnicy ciśnienia (dp-v), który sam dostosowuje obroty do oporów instalacji. AFRISO APH 160 oferuje tryb stałej prędkości i jest tańszy, ale to Ty musisz ręcznie ustawić odpowiedni bieg.

Kurs przeliczeniowy 4,38 PLN/EUR pochodzi ze średniej NBP z pierwszego kwartału 2025 i może się różnić od aktualnej oferty dystrybutora. Ceny nie obejmują kosztu rozdzielacza podłogowego ani automatyki sterującej, ale w większości hurtowni moduł BTU da się zamówić wraz z szafką natynkową.

Dobór pompy i zaworu w module mieszającym ATM 561 oraz ATM 761

Zawór ATM 561 obsługuje instalacje o zapotrzebowaniu na ciepło do około 11 kW przy ΔT 10 K. ATM 761 sięga 17 kW, więc w domach 180-220 m² z podłogówką jako jedynym źródłem ciepła sprawdza się znacznie lepiej. Przekroczenie Kv zaworu objawia się niestabilną temperaturą zasilania, bo zawór pracuje już na skraju zakresu regulacji.

Maksymalne ciśnienie robocze dla obu modułów wynosi 6 bar, temperatura czynnika do 95°C. W praktyce kocioł kondensacyjny wystawia na zasilaniu 55-70°C, więc zapas jest spory. Temperatura zasilania podłogówki regulowana jest w zakresie 20-60°C, choć standardowo ustawia się ją między 35 a 45°C.

Grundfos UPM3 Auto wyróżnia się funkcją AUTOADAPT. Pompa sama wykrywa charakterystykę instalacji i dobiera krzywą ciśnienia, więc przy zmianie liczby otwartych obiegów na rozdzielaczu nie musisz biegać do kotłowni i przestawiać biegu. AFRISO APH 160 nie ma tej funkcji, ale za to pobiera od 7 do 45 W w zależności od obciążenia, co w skali roku daje kilkanaście złotych oszczędności na prądzie.

Przy doborze średnic przyłączy obowiązuje prosta zasada: nie redukuj średnicy względem tego, co wychodzi z kotła. Moduł BTU ma GW 1" zarówno od strony źródła, jak i rozdzielacza. Próba wejścia w instalację rurą 22 mm zamiast 28 mm natychmiast ogranicza przepływ i podnosi hałas pompy. To najczęstszy błąd przy samodzielnym montażu.

Checklista przed zakupem: czy powierzchnia podłogówki nie przekracza 120 m² (BTU 501) lub 200 m² (BTU 502)? Czy źródło ciepła dostarcza wodę w zakresie 55-80°C? Czy rozdzielacz ma przyłącza GW 1"? Czy w kotłowni jest gniazdo 230 V dla pompy? Czy przewód sterujący z termostatu pokojowego ma dokładnie dwa żyły bez napięcia?

Montaż modułu BTU z rozdzielaczem podłogowym krok po kroku

Moduł wiesza się na ścianie lub w szafce natynkowej na wysokości około 1,2 m nad podłogą. Taki montaż ułatwia odczyt termometrów i serwis pompy bez konieczności klękania. Konsola montażowa ma poziomicę fabryczną, więc ustawienie w pionie zajmuje dosłownie minutę.

Podłączenie hydrauliczne zaczynasz od strony kotła. Zasilanie z kotła wpinasz w króćiec oznaczony czerwonym paskiem, powrót do kotła w króćiec z niebieskim. Obieg podłogowy idzie w drugą stronę konsoli: zasilanie rozdzielacza do górnego króćca, powrót rozdzielacza do dolnego. Przy każdym połączeniu użyj pasty teflonowej lub konopi z pastą, nie samych uszczelek.

Przed pierwszym uruchomieniem napełnij instalację wodą, odkręcając zawory odcinające powoli, żeby nie zapowietrzyć pompy. Pompa Grundfos UPM3 ma automatyczny odpowietrznik, ale AFRISO APH 160 wymaga ręcznego odkręcenia śruby odpowietrzającej na czas napełniania. Po odkręceniu zobaczysz, jak wychodzi powietrze, zamkniesz śrubę i włączasz pompę.

Ustawienie temperatury zasilania odbywa się pokrętłem na głowicy termostatycznej zaworu. Skala zazwyczaj pokazuje wartości od 20 do 60°C. Dla podłogówki pod deską wielowarstwową lub panelem winylowym celuj w 35°C, pod płytkami możesz dać 40-45°C. Każdy stopień wyżej to około 2% więcej zużycia gazu w skali sezonu.

Najczęstsze błędy montażowe: zamiana króćców zasilania z powrotem skutkuje niestabilną regulacją i ciągłym otwieraniem zaworu na maksimum. Brak zaworów odcinających na sekcji pompy uniemożliwia jej wymianę bez spuszczania wody z całego domu. Zasilanie pompy bez napełnienia instalacji prowadzi do jej zatarcia w ciągu kilku minut.

Źródła ciepła, oszczędność energii i komfort cieplny

Moduł BTU współpracuje z kotłami gazowymi kondensacyjnymi, kotłami olejowymi, pompami ciepła, a nawet kominkami z płaszczem wodnym. Jedynym warunkiem jest możliwość ustawienia temperatury zasilania powyżej 45°C, bo moduł musi mieć z czego obniżać parametr. Pompy ciepła najczęściej pracują na 35-45°C, więc w ich przypadku moduł BTU pełni rolę bardziej hydraulicznego rozdzielenia niż aktywnego mieszania.

Praca w niskiej temperaturze zasilania podłogówki przekłada się na realne oszczędności. Kocioł kondensacyjny osiąga sprawność 96-98% przy ΔT 20 K, czyli zasilaniu 40°C i powrocie 20°C. Przy klasycznej grzejnikowej instalacji 70/50°C sprawność spada do 88-92%, bo kondensacja pary wodnej ze spalin zachodzi tylko częściowo. Różnica sięga 8-10 punktów procentowych, co przy rocznym zużyciu 15 000 kWh daje około 1 200 kWh mniej.

Komfort cieplny podłogówki wynika z dużej powierzchni grzewczej i niskiej temperatury powierzchni podłogi, między 26 a 29°C. Brak konwekcji oznacza mniejsze unoszenie kurzu i bardziej równomierny rozkład temperatury w pionie pomieszczenia. Norma PN-EN 1264 reguluje maksymalną temperaturę powierzchni podłogi na 29°C w strefach stałego pobytu i 33°C w strefach krawędziowych przy ścianach zewnętrznych.

Montaż fabrycznego modułu skraca czas pracy w kotłowni z trzech dni do jednego. Nie trzeba lutować trójnika, dobierać osobno pompy i zaworu, liczyć średnic ani projektować konsoli. Po podłączeniu do rozdzielacza ProCalida instalacja jest gotowa do napełniania i próby szczelności.

FAQ techniczne najczęstsze pytania

Maksymalna temperatura zasilania ustawiona na module BTU wynosi 60°C. Wyżej nie warto, bo podłogówka traci sens fizyczny, a ryzyko pęknięcia rur PE-X wzrasta. Minimalna temperatura to 20°C, przydatna przy suszeniu posadzki w nowym budynku, kiedy chcesz uruchomić instalację łagodnie.

Poziom hałasu pompy waha się między 38 a 43 dB w odległości jednego metra. Dla porównania, cicha lodówka generuje około 35 dB. Jeśli moduł stoi w kotłowni za ścianą sypialni, ten hałas nie będzie słyszalny. Problemy zaczynają się dopiero przy zapowietrzeniu instalacji, kiedy pompa zaczyna bulgotać. Wtedy odpowietrzenie rozdzielacza i pompy rozwiązuje sprawę w kilkanaście minut.

Regulacja temperatury odbywa się automatycznie na podstawie pomiaru czujnika na zasilaniu. Termostat pokojowy daje tylko sygnał start/stop. Jeśli potrzebujesz płynnej modulacji temperatury w pomieszczeniu, dokładasz siłownik termoelektryczny na rozdzielaczu i sterujesz nim z regulatora z algorytmem pogodowym. Moduł BTU jest w pełni kompatybilny z taką rozbudową.

Kompatybilność z rozdzielaczami ProCalida dotyczy zarówno serii 2-12 obiegowej, jak i większych szafek. Przyłącza GW 1" pasują bezpośrednio, bez dodatkowych śrubunków czy redukcji. Z innymi rozdzielaczami o przyłączach GW 3/4" potrzebujesz przejściówek, które w praktyce zabierają około 1 m³/h przepływu przez dodatkowe opory miejscowe.

Gdzie kupić i jak zweryfikować dostępność

Moduły BTU dostępne są w hurtowniach instalacyjnych oraz w sklepach internetowych specjalizujących się w technice grzewczej. Przy zakupie sprawdź, czy w zestawie są śrubunki, uszczelki i wsporniki montażowe. Niektórzy sprzedawcy rozdzielają te elementy, co na pierwszy rzut oka wygląda na tańszą ofertę, ale w praktyce dokupujesz brakujące części za drugie tyle.

Gwarancja na moduł wynosi 24 miesiące od daty zakupu, z możliwością wydłużenia do 5 lat po rejestracji na stronie producenta. Pompa Grundfos UPM3 ma osobną gwarancję 36 miesięcy. W razie awarii wystarczy numer seryjny z tabliczki znamionowej, żeby serwis zidentyfikował wersję i zaproponował naprawę albo wymianę.

Przed zakupem warto zapytać dystrybutora o dostępność części zamiennych, zwłaszcza głowicy termostatycznej zaworu. To jedyny element, który się zużywa przy intensywnej eksploatacji. Wymiana zajmuje około 15 minut i nie wymaga spuszczania wody, bo zawór jest na zasilaniu przed pompą.

Jeśli masz wątpliwości przy doborze konkretnego wariantu, opisz swój przypadek w zapytaniu do działu technicznego hurtowni. Potrzebne będą: powierzchnia podłogówki, liczba obiegów na rozdzielaczu, typ źródła ciepła i jego maksymalna temperatura zasilania. Na tej podstawie dobiorą wariant BTU 501 lub BTU 502, właściwą pompę i ewentualnie zaproponują kompatybilny rozdzielacz ProCalida.

Źródła danych

Kurs EUR/PLN: średnia NBP, pierwszy kwartał 2025. Parametry techniczne zaworów ATM 561 i ATM 761 oraz pomp Grundfos UPM3 Auto i AFRISO APH 160 z kart katalogowych producentów, dostępnych na stronach producentów (grundfos.pl, afriso.pl). Norma PN-EN 1264 dotycząca ogrzewania podłogowego, publikacja PKN, ikn.pl. Sprawność kotłów kondensacyjnych na podstawie raportu technicznego Instytutu Techniki Budowlanej, itb.pl.
