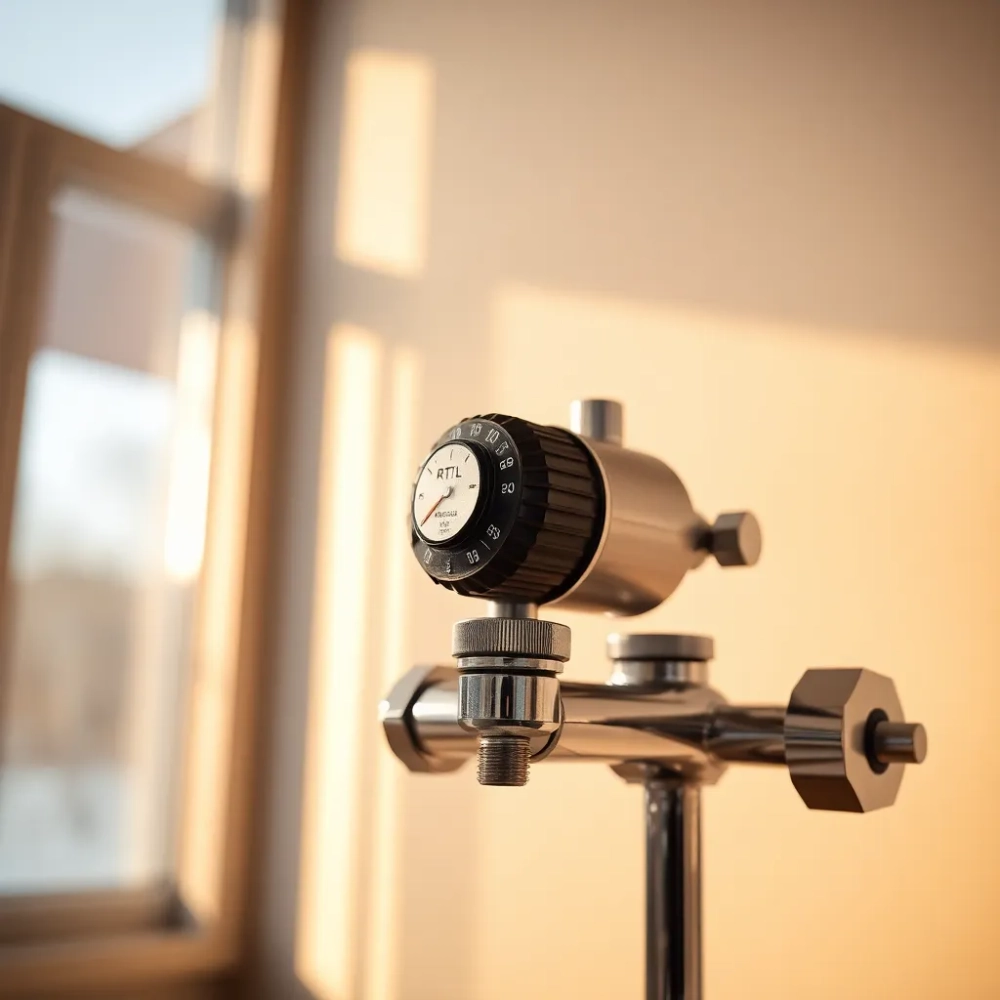

Głowica RTL do ogrzewania podłogowego – jak działa i kiedy ją zamontować

Łazienka, w której podłoga raz parzy w stopy, a za chwilę jest zimna jak kamień. Salon z mieszaną instalacją, gdzie grzejnik ścienny grzeje jak suszarka, a rury w podłodze w ogóle nie oddają ciepła. To codzienne zgłoszenia, z jakimi dzwonią właściciele domów po pierwszym sezonie grzewczym. W obu przypadkach rozwiązanie bywa zaskakująco proste: kompaktowy zawór z głowicą termostatyczną montowany na powrocie, który trzyma temperaturę wody w obiegu podłogowym w ryzach. Głowica RTL do sterowania ogrzewania podłogowego to nie high-end automatyki za kilkanaście tysięcy złotych, lecz mechaniczny, niezawodny element, który działa na tej samej zasadzie co klasyczny termostat grzejnikowy, tylko pilnuje wody wracającej z pętli, a nie powietrza w pokoju.

• Czym właściwie jest głowica RTL i dlaczego temperatura powrotu decyduje o komforcie podłogi
• Kiedy wybrać głowicę RTL, a kiedy rozdzielacz z siłownikiem
• Dane techniczne, które naprawdę mają znaczenie
• Montaż głowicy RTL krok po kroku na instalacji podłogowej
• Błędy przy montażu głowicy RTL w ogrzewaniu podłogowym
• Konserwacja i eksploatacja zaworu RTL z głowicą
• Dla kogo ten produkt profil kupującego i scenariusze zastosowania
• Warto wiedzieć praktyczne tipy przed zakupem
• Najczęściej zadawane pytania

Czym właściwie jest głowica RTL i dlaczego temperatura powrotu decyduje o komforcie podłogi

Termin RTL pochodzi od angielskiego return temperature limiter i dosłownie oznacza ogranicznik temperatury powrotu. W ogrzewaniu podłogowym woda krąży w zamkniętej pętli ułożonej w wylewce. Jej temperatura nie może przekroczyć granicy bezpieczeństwa dla okładziny dla parkietu to około 28°C, dla płytek ceramicznych nawet 33°C, ale powyżej tych wartości komfort chodzenia boso gwałtownie spada. Głowica RTL w połączeniu z zaworem regulacyjnym dba o to, by do pompy wracała woda o ustawionej temperaturze, najczęściej w przedziale 10-50°C, a w typowej instalacji łazienkowej ustawia się ją na 35-45°C.

Mechanizm działania jest prosty fizycznie, choć precyzyjny inżynieryjnie. Czujnik cieczy (zwykle wypełniony alkoholem lub specjalnym olejem silikonowym) kurczy się i rozszerza pod wpływem temperatury wody. Ta zmiana objętości przekłada się na ruch trzpienia, który przymyka lub otwiera grzybek zaworu. Gdy woda w rurze powrotnej jest zbyt chłodna, zawór się domyka, wymuszając intensywniejszy przepływ przez grzejnik wysokotemperaturowy zasilający pętlę. Gdy temperatura rośnie powyżej nastawy, zawór się otwiera i część wody omija pętlę, oddając ciepło przez obejście (by-pass). W ten sposób RTL reaguje na bieżąco, bez elektroniki, bez zasilania, bez kalibracji w terenie.

Kluczowa różnica wobec klasycznego zaworu termostatycznego na grzejniku polega na tym, że czujnik mierzy temperaturę wody, a nie powietrza w pomieszczeniu. Dzięki temu reaguje szybciej i nie zależy od przeciągów, nasłonecznienia czy obecności ludzi. To kompaktowe, samodzielne rozwiązanie w jednej obudowie dostajemy siłownik, czujnik i zawór odcinający. Głowica ma zwykle pokrętło z podziałką od 1 do 5 lub skalą w stopniach Celsjusza, a jej wymiana po latach nie wymaga spuszczania wody z całej instalacji.

Dobierając głowicę, warto zwrócić uwagę na zakres regulacji, typ przyłącza (najczęściej M30x1,5 lub M28x1,5) oraz kompatybilność z zaworem, do którego ma trafić. Producenci stosują własne standardy połączeń, dlatego kupowanie głowicy „na oko" rzadko kończy się dobrze. Najlepiej trzymać się tej samej marki co zawór albo wybierać zestawy dedykowane, jak zawór RTL 1/2 z głowicą sprzedawane jako komplet tam wszystko jest spasowane i gotowe do pracy.

Kiedy wybrać głowicę RTL, a kiedy rozdzielacz z siłownikiem

Decyzja jest prostsza, niż się wydaje, a kluczem jest metraż pętli podłogowej. Zawór RTL do ogrzewania podłogowego świetnie sprawdza się na małych powierzchniach łazienkach, kuchniach, przedpokojach, garderobach czyli wszędzie tam, gdzie pętla nie przekracza 12-15 m². Dlaczego akurat tyle? Przy takiej powierzchni jedna pętla rurowa (najczęściej PEX 16x2 lub PE-RT II 16x2) o długości 60-90 metrów wystarcza, by uzyskać wymaganą moc grzewczą 80-120 W/m² bez konieczności regulacji przepływu na kilku obiegach jednocześnie.

Przy większych powierzchniach, powyżej 15-20 m², lepiej sprawdza się rozdzielacz z kilkoma obiegami i siłownikami termoelektrycznymi sterowanymi termostatem pokojowym. Każda pętla ma wtedy własny przepływ, a regulacja opiera się na temperaturze powietrza, nie wody. Rozdzielacz daje też możliwość hydraulicznego wyrównania obiegów, co przy jednym zaworze RTL jest niemożliwe. Innymi słowy: im więcej pętli i im bardziej skomplikowany układ, tym bardziej opłaca się pełna automatyka.

Zawór RTL wygrywa jednak tam, gdzie liczy się prostota, niski koszt i niezawodność. W typowej łazience 6-8 m² w domu z instalacją mieszaną (grzejniki + podłogówka) wystarczy jeden zawór RTL, by podłoga nigdy nie przekroczyła bezpiecznej temperatury, a przy okazji kompensować spadek ciśnienia w obiegu grzejnikowym. To rozwiązanie niemal bezobsługowe, bez elektroniki, bez termostatów, bez przewodów. Montaż zajmuje instalatorowi 30-45 minut.

Porównanie trzech rozwiązań regulacji ogrzewania podłogowego dla typowej łazienki 8 m² w domu jednorodzinnym:

Widać wyraźnie, że przy małej powierzchni RTL jest trzy-, czterokrotnie tańszy, a przy tym nie wymaga zasilania elektrycznego. W pomieszczeniach, w których i tak zamontowane są grzejniki ścienne, nie ma sensu budować osobnego węzła mieszającego. Zawór RTL Varioterm 1/2 z głowicą to w takiej sytuacji optymalny wybór, o ile instalacja posiada obejście (by-pass) między zasilaniem a powrotem grzejnika.

Dane techniczne, które naprawdę mają znaczenie

Karta katalogowa zaworu RTL może wyglądać jak lista niezrozumiałych symboli, ale każdy parametr odpowiada konkretnej sytuacji w instalacji. Poniższa tabela opisuje typowy komplet, taki jak model ZRTL06/P prosty zawór RTL 1/2 z głowicą:

Wartość 0,06 MPa różnicy ciśnienia to nie abstrakcja. W dobrze wyregulowanej instalacji domowej spadek ciśnienia na pojedynczym zaworze nie przekracza 0,02-0,04 MPa. Jeśli pompa jest za silna albo obieg zbyt krótki, zawór może generować szum przepływowy, słyszalny jako delikatny gwizd. Rozwiązaniem jest wtedy dławienie zaworu odcinającego na powrocie grzejnika lub montaż dodatkowego zaworu równoważącego.

Norma PN-EN 215 dotyczy zaworów termostatycznych do grzejników, ale jej wymagania konstrukcyjne (materiały, wytrzymałość, skok grzybka) są stosowane także w głowicach RTL. Warto to sprawdzić przy zakupie tanie zamienniki z Azji często nie mają żadnych certyfikatów, a ich żywotność w polskich warunkach (twarda woda, skoki ciśnienia) bywa krótsza niż jeden sezon grzewczy.

Montaż głowicy RTL krok po kroku na instalacji podłogowej

Prawidłowy montaż decyduje o tym, czy zawór będzie regulował temperaturę precyzyjnie, czy stanie się kolejnym elementem, który szumi, przecieka albo w ogóle nie reaguje na zmiany. Poniższy schemat działa zarówno w nowej instalacji, jak i podczas modernizacji istniejącego obiegu.

Lokalizacja i kierunek montażu

Zawór RTL montuje się zawsze na rurze powrotnej, czyli tej, którą woda wraca z pętli podłogowej do kotła. Głowica musi być skierowana ku górze lub w pozycji poziomej, ale nigdy do dołu odwrócona głowica nie odczyta prawidłowo temperatury czynnika. Najczęstsze miejsce to krótki odcinek rury tuż za grzejnikiem ściennym, w szafce podtynkowej albo w kotłowni. Minimalna odległość od grzejnika to około 15-20 cm, by temperatura mierzona przez głowicę nie była zaburzona przez ciało grzejnika.

Schemat hydrauliczny

Prawidłowy schemat instalacji mieszanej wygląda następująco: kocioł (lub węzeł cieplny) → zasilanie do grzejnika → grzejnik ścienny → obejście (by-pass) z zaworem RTL → pętla podłogowa → powrót do kotła. Obejście jest elementem obowiązkowym bez niego zamknięcie zaworu RTL odcina przepływ w całej gałęzi, a pompa zaczyna pracować na sucho. Brak by-passu to najczęstsza przyczyna uszkodzeń pomp obiegowych w domach z mieszaną instalacją.

Kolejność czynności montażowych

Instalator z 10-letnim stażem wykonuje prace w takiej kolejności: po pierwsze, zakręca zawory odcinające na zasilaniu i powrocie oraz spuszcza wodę z odcinka instalacji. Po drugie, wycina fragment rury powrotnej w wybranym miejscu i przygotowuje gwinty 1/2 cala (na zasilaniu grzejnika) oraz 3/4 cala (po stronie pętli podłogowej). Po trzecie, wkręca zawór RTL z uszczelnieniem taśmą teflonową lub pakułami z pastą, zwracając uwagę na strzałkę kierunku przepływu na korpusie. Po czwarte, podłącza rurę PEX 16x2 przez złączkę skręcaną lub zaciskaną (press). Po piąte, napełnia instalację wodą, odpowietrza i przeprowadza próbę ciśnieniową przy 6 bar przez 30 minut.

Ustawienie temperatury początkowej

Głowicę ustawia się wstępnie na podziałce 3 (co odpowiada zwykle 35-40°C), uruchamia kocioł i obserwuje zachowanie instalacji przez 24 godziny. Jeśli podłoga w łazience jest chłodna po kilku godzinach, warto pokrętło przekręcić o pół stopnia w stronę wyższej wartości. Maksymalna temperatura powierzchni podłogi nie powinna przekraczać 29°C w strefie stałego przebywania ludzi i 35°C w strefach krawędziowych wymóg wynika z normy PN-EN ISO 11855 dotyczącej komfortu cieplnego w budynkach.

Błędy przy montażu głowicy RTL w ogrzewaniu podłogowym

Najczęstsze problemy z zaworami RTL wynikają z pośpiechu albo z braku doświadczenia instalatora. Poniższe wpadki pojawiają się regularnie i prowadzą do powtarzalnych, łatwych do przewidzenia skutków.

Odwrócony kierunek przepływu

Producent oznacza kierunek strzałką na korpusie zaworu. Montaż odwrotny nie grozi awarią, ale zawór pracuje wtedy wbrew swojej konstrukcji grzybek jest dociskany przez ciśnienie wody, a nie odciążany, co zmniejsza zakres regulacji i przyspiesza zużycie uszczelnień. Objaw jest charakterystyczny: temperatura powrotu „skacze", podłoga raz grzeje, raz nie, a głowica wydaje dźwięki stukania.

Brak obejścia (by-passu)

To najpoważniejszy błąd montażowy. Bez obejścia zawór RTL odcina przepływ w całej gałęzi instalacji, gdy temperatura wody powrotnej spadnie poniżej nastawy. Pompa obiegowa traci przepływ, rośnie ciśnienie, zaczyna się kawitacja. Pierwszą ofiarą jest pompa, drugą uszczelnienia zaworów. Skutecznym rozwiązaniem jest montaż obejścia z zaworem równoważącym albo z kapilarą, którą przepływa stały, minimalny strumień wody nawet przy zamkniętym zaworze RTL.

Niewłaściwe uszczelnienie połączeń

Gwinty 1/2 i 3/4 cala wymagają uszczelnienia taśmą PTFE lub pakułami lnianymi z pastą. Zbyt mała ilość taśmy powoduje mikroprzecieki, zbyt duża pęknięcie korpusu przy dokręcaniu. Klucz francuski należy prowadzić pewnym ruchem, bez szarpania, a moment dokręcenia nie powinien przekraczać 25-30 Nm. Po zakończeniu montażu koniecznie trzeba wytrzeć złącza suchą szmatką i obserwować je przez 24 godziny pod ciśnieniem roboczym.

Montaż głowicy w niewłaściwej pozycji

Czujnik cieczy wewnątrz głowicy działa poprawnie wyłącznie wtedy, gdy jest zanurzony w przepływającej wodzie, a nie w powietrzu albo w stagnacji. Pozycja do góry nogami albo na odcinku poziomym z lokalnym zagłębieniem powoduje gromadzenie się pęcherzyków powietrza przy czujniku i fałszowanie odczytu. Głowica powinna być zamontowana pionowo lub pod kątem co najmniej 15° od pionu, w miejscu, gdzie rura ma ciągły spadek zapewniający odpowietrzanie.

Konserwacja i eksploatacja zaworu RTL z głowicą

Zawór RTL nie wymaga skomplikowanej obsługi, ale kilka prostych czynności wykonywanych co sezon znacząco wydłuża jego żywotność. Pierwszą z nich jest odpowietrzanie instalacji po zakończeniu lata i ponownym uruchomieniu ogrzewania. Powietrze, które dostało się do układu podczas letniej przerwy, zbiera się w najwyższych punktach, ale też przy zaworach, zaburzając odczyt temperatury. Wystarczy odkręcić zaworek odpowietrzający, poczekać aż wypłynie jednorodny strumień wody bez pęcherzyków i zakręcić go z powrotem.

Drugą czynnością jest kontrola nastawy głowicy. Po pierwszym sezonie warto sprawdzić, czy temperatura rzeczywista podłogi odpowiada ustawieniu. Termometr kontaktowy przyłożony do podłogi powinien pokazywać około 24-28°C przy nastawie głowicy na 35-40°C. Jeśli różnica przekracza 5°C, oznacza to konieczność rekalibracji lub wymiany głowicy. Żywotność głowicy termostatycznej to zwykle 5-7 lat potem czujnik cieczy traci swoją dokładność, a zawór zaczyna reagować z opóźnieniem.

Trzecią czynnością jest okresowe przekręcenie pokrętła od minimum do maksimum i z powrotem. Ten prosty zabieg zapobiega „przyklejaniu się" grzybka do gniazda w okresie, gdy zawór długo pracuje na jednej nastawie. Wystarczy zrobić to raz w miesiącu, najlepiej w dniu zmiany czasu z letniego na zimowy. Cała operacja trwa 10 sekund i nie wymaga żadnych narzędzi.

Wymiana samej głowicy jest prosta wystarczy odkręcić mosiężny pierścień montażowy, zdjąć starą głowicę i nałożyć nową. Nie trzeba spuszczać wody z instalacji, jeśli zawór pozostaje w pozycji otwartej. Koszt nowej głowicy to zwykle 80-150 PLN, a cała operacja zajmuje 5 minut.

Dla kogo ten produkt profil kupującego i scenariusze zastosowania

Zawór RTL z głowicą sprawdza się w kilku wyraźnych scenariuszach. Pierwszy to typowa łazienka w domu jednorodzinnym o powierzchni 6-12 m² z instalacją mieszaną, w której oprócz podłogówki działa grzejnik ścienny. Drugi scenariusz to kuchnia lub przedpokój, gdzie podłogówka pełni funkcję dogrzewania, a głównym źródłem ciepła pozostaje grzejnik. Trzeci scenariusz to remont starej łazienki w bloku z pionem centralnego ogrzewania tu zawór RTL pozwala bezpiecznie podłączyć pętlę podłogową do istniejącej instalacji bez budowania węzła mieszającego.

Z produktu korzystają trzy główne grupy odbiorców. Instalatorzy sanitarni cenią go za prostotę montażu i brak konieczności prowadzenia przewodów elektrycznych. Inwestorzy remontujący łazienkę doceniają niski koszt i brak ingerencji w rozdzielacz główny. Właściciele domów z instalacją mieszaną wybierają RTL jako uzupełnienie systemu o strefę podłogową tam, gdzie budowa osobnego obiegu byłaby nieopłacalna.

Zastosowanie zaworu RTL Varioterm 1/2 z głowicą w praktyce oznacza złoty środek między komfortem a kosztem. Cena zestawu jest niższa niż jeden punkt grzewczy w rozdzielaczu, a uzyskana funkcjonalność w pełni pokrywa potrzeby użytkownika. W połączeniu z wylewką anhydrytową o grubości 45-60 mm i rurą PEX 16x2 ułożoną co 15-20 cm uzyskuje się moc grzewczą 80-100 W/m², wystarczającą do ogrzewania większości łazienek w polskim klimacie.

Warto wiedzieć praktyczne tipy przed zakupem

Przed wyborem konkretnego modelu warto odpowiedzieć sobie na kilka pytań. Jaką powierzchnię ma pętla podłogowa? Jeśli mniej niż 15 m² i mieści się w jednym obiegu RTL jest wystarczający. Jaki jest typ instalacji mieszana z grzejnikami czy wyłącznie podłogowa? W tym drugim przypadku rozdzielacz z siłownikami będzie lepszym rozwiązaniem. Jaka jest średnica rury podłogowej? PEX 16x2 pasuje bezpośrednio, PEX 18x2 wymaga adaptera. Czy instalacja posiada obejście? Jeśli nie, trzeba je dodać albo zrezygnować z RTL na rzecz rozdzielacza.

Dobór mocy podłogówki do powierzchni wygląda następująco: w łazienkach celujemy w 100-120 W/m² (krótkie pętle, gęsty rozstaw rur 10-15 cm), w kuchniach i przedpokojach wystarczy 60-80 W/m² (dłuższe pętle, rozstaw 20 cm), w salonach na dolnej kondygnacji 50-70 W/m². Te wartości zapewniają komfortową temperaturę podłogi 24-28°C przy temperaturze wody zasilającej 35-45°C.

Dlaczego RTL nie zastępuje rozdzielacza przy powierzchni powyżej 15 m²? Pojedynczy zawór nie jest w stanie zrównoważyć hydraulicznie kilku pętli o różnej długości. W dłuższych obiegach opór przepływu rośnie proporcjonalnie do długości, więc krótsza pętla „kradnie" wodę dłuższej. Efekt to nierównomierne grzanie jedna strefa podłogi jest gorąca, druga ledwo ciepła. Rozdzielacz rozwiązuje ten problem dzięki zaworom regulacyjnym na każdym obiegu.

Najczęściej zadawane pytania

Czy mogę zastosować zawór RTL do powierzchni 20 m²? Technicznie tak, ale tylko wtedy, gdy cała powierzchnia obsługiwana jest przez jedną pętlę o długości do 100 metrów. Przy kilku pętlach konieczny jest rozdzielacz. W praktyce powyżej 15 m² lepiej zainwestować w rozdzielacz z siłownikami, bo koszt różnicy zwraca się w ciągu 2-3 sezonów dzięki niższym rachunkom za ogrzewanie.

Czy zawór RTL pasuje do rury PEX 16? Tak, pod warunkiem zastosowania odpowiedniej złączki. Korpus zaworu ma gwint zewnętrzny 3/4 cala, do którego pasuje standardowa złączka skręcana lub zaciskana (press) dla PEX 16x2. Najlepiej kupić komplet zaworu z głowicą i złączkami od jednego producenta, by uniknąć problemów z kompatybilnością.

Czy zawór RTL działa bez zasilania elektrycznego? Tak, to rozwiązanie w pełni mechaniczne. Czujnik cieczy wewnątrz głowicy reaguje na zmianę temperatury wody bez udziału prądu. Dzięki temu zawór jest odporny na awarie sieci i nie wymaga żadnych sterowników ani okablowania.

Jak często wymieniać głowicę? Żywotność głowicy termostatycznej to 5-7 lat. Pierwszym objawem zużycia jest „leniwe" reagowanie na zmiany temperatury podłoga długo się nagrzewa po dłuższej przerwie albo wolno stygnie po wyłączeniu kotła. Wymiana samej głowicy trwa 5 minut i kosztuje 80-150 PLN.

Czy mogę samodzielnie zamontować zawór RTL? Osoba z podstawową wiedzą hydrauliczną jest w stanie wykonać montaż, ale instalacja pracuje pod ciśnieniem i temperatura, więc błędy bywają kosztowne. Bezpieczniej powierzyć pracę instalatorowi z uprawnieniami, szczególnie jeśli konieczne jest wpięcie zaworu w istniejącą instalację z wodą.

Dobór głowicy RTL do sterowania ogrzewania podłogowego sprowadza się do odpowiedzi na jedno pytanie: czy mamy do czynienia z jedną pętlą na małej powierzchni, czy z rozbudowaną instalacją z wieloma obiegami. W pierwszym przypadku zawór RTL z głowicą jest rozwiązaniem optymalnym prostym, trwałym, tanim i bezobsługowym. W drugim przypadku sięgnięcie po rozdzielacz z siłownikami i termostatem pokojowym da precyzję, której jeden zawór nie zapewni. Warto przed zakupem zmierzyć faktyczną powierzchnię pętli, sprawdzić obecność obejścia i upewnić się, że średnica rury pasuje do przyłączy. Te trzy kroki zajmują 10 minut, a pozwalają uniknąć kosztownych przeróbek w przyszłości.

Źródła danych: norma PN-EN 215 (wymagania dla zaworów termostatycznych), PN-EN ISO 11855 (komfort cieplny w budynkach), karty katalogowe producentów armatury grzewczej, materiały szkoleniowe dla instalatorów sanitarnych.
