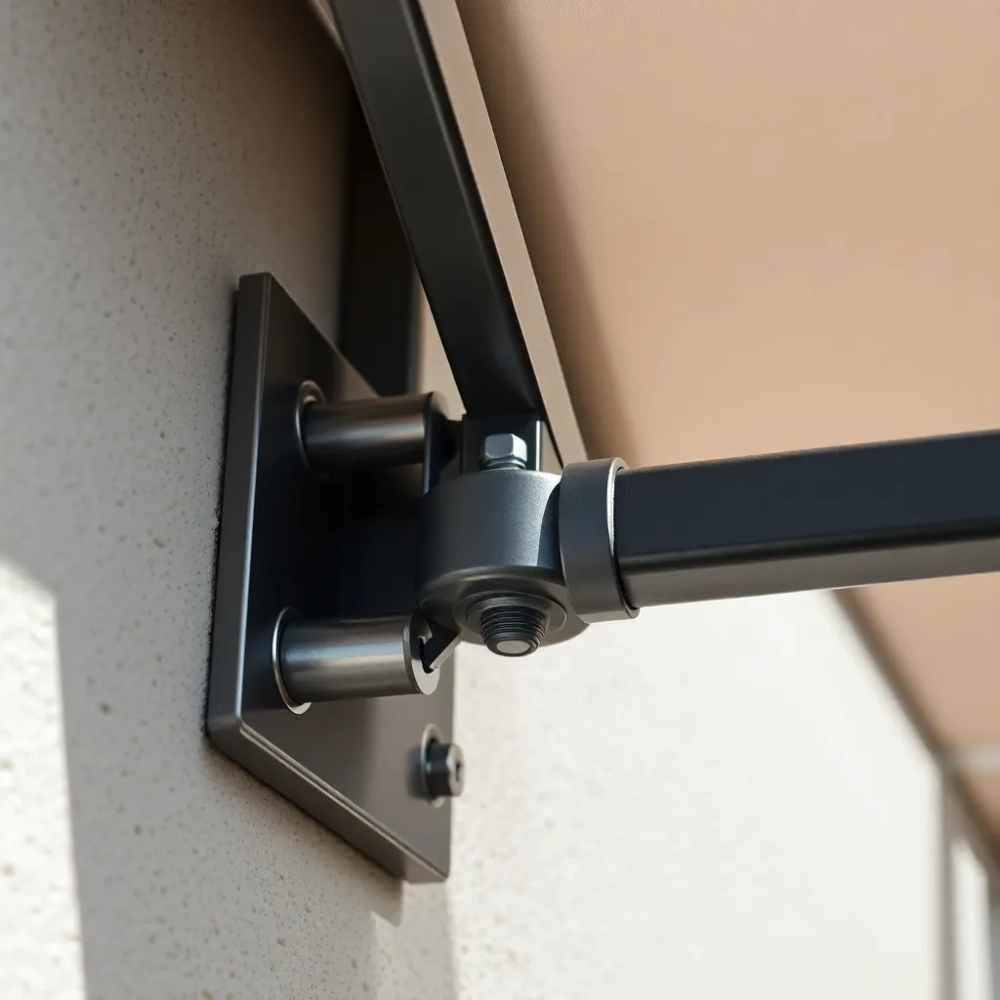

Mocowanie zadaszenia do ściany z ociepleniem bez mostków termicznych

Stukanie deszczu w klatkę, mokre klucze, pośpiech pod drzwiami. Daszek nad wejściem rozwiązuje ten problem raz na zawsze. Problem pojawia się w momencie, gdy elewacja domu jest już ocieplona. Standardowy kołek rozporowy sięga zaledwie styropianu, a deszcz nie czeka na remont. Montaż zadaszenia do ściany z ociepleniem wymaga innego podejścia, bo zwykłe wkręty tworzą mostki termiczne, a poliwęglan oberwie się przy pierwszej większej zawierusze. Dobra wiadomość: trzy sprawdzone technologie pozwalają bezpiecznie zawiesić daszek nawet na dwudziestocentymetrowej warstwie izolacji.

• Dlaczego standardowy montaż nie działa na ocieplonej ścianie
• Od czego zacząć przed wyborem metody mocowania
• Metoda pierwsza: długie łączniki z tulejami dystansowymi
• Metoda druga: kotwy chemiczne
• Metoda trzecia: łączniki spiralne do lekkich daszków
• Najczęstsze błędy przy mocowaniu daszka na styropianie
• Konserwacja i trwałość mocowania
• Kiedy zlecić montaż fachowcom

Dlaczego standardowy montaż nie działa na ocieplonej ścianie

Ocieplona elewacja to układ warstw: tynk, siatka z klejem, warstwa izolacji termicznej, no i wreszcie mur nośny. Łącznik wchodzący w ścianę musi przebyć całą tę drogę, zanim oprze się na ceglanym lub betonowym podłożu. Zwykły kołek rozporowy o długości sześciu centymetrów po prostu zawisa w styropianie. Nawet jeśli daszek wydaje się stabilny przy pierwszym dokręceniu, każdy cykl mrozu i odwilży osłabia to mocowanie w tempie kilku procent rocznie. Po trzech zimach mocowanie może stracić nawet trzydzieści procent swojej początkowej nośności.

Drugim problemem jest sam docisk. Standardowe wkręty z podkładką metalową rozkładają siłę na małą powierzchnię, przez co wrzynają się w miękką izolację. Powstaje wgłębienie, w które wchodzi woda, a punkt mocowania zaczyna pracować jak zawias. Z czasem styropian odkształca się trwale, a daszek odchyla się od ściany o kilka milimetrów.

Trzecia kwestia to mostki termiczne. Każdy metalowy element przechodzący przez izolację tworzy drogę ucieczki ciepła. W miejscu zwykłego wkręta różnica temperatury między wnętrzem a zewnętrzem może wynosić nawet pięć stopni Celsjusza. W skali roku to kilkanaście kilowatogodzin dodatkowego ogrzewania, a w skrajnych przypadkach punktowa kondensacja pary wodnej, która niszczy tynk od środka. Dlatego mocowanie zadaszenia do ściany z ociepleniem wymaga łączników, które nie przerywają ciągłości termoizolacji.

Od czego zacząć przed wyborem metody mocowania

Skuteczny montaż zaczyna się od rozpoznania terenu. Pierwsza informacja to rodzaj izolacji. Styropian biały EPS i grafitowy różnią się twardością o około dwadzieścia procent, dlatego inne łączniki sprawdzają się w jednym, a inne w drugim. Wełna mineralna wymaga zupełnie innego podejścia, bo włókna ściskają się pod obciążeniem i nie przenoszą siły tak jak pianka. Polistyren ekstrudowany XPS to materiał twardy i gładki, z którym kotwy wiążą chemicznie zupełnie inaczej.

Drugi parametr to grubość warstwy. Każdy centymetr powyżej dziesięciu zmienia rachunek, bo rośnie ramię dźwigni działające na punkt mocowania. Przy piętnastu centymetrach ocieplenia moment siły wiatru przenoszony na daszek jest o połowę większy niż przy ośmiu. Trzecia rzecz to materiał ściany nośnej. Beton komórkowy (Ytong) wymaga kotew o większej głębokości zakotwienia niż cegła pełna, a pustak ceramiczny potrzebuje tulei siatkowej, bo inaczej żywica wpadnie w pustą przestrzeń.

Waga daszka wraz z ramą i pokryciem determinuje liczbę punktów mocowania. Standardowy daszek poliwęglanowy o wymiarach 120 na 80 centymetrów waży od czterech do sześciu kilogramów. Cięższa konstrukcja aluminiowa z poliwęglanem litym to już piętnaście, a model z wypełnieniem szklanym potrafi przekroczyć dwadzieścia kilogramów. Do tego dochodzi obciążenie wiatrem, które dla daszka na wysokości parteru w strefie wiatrowej II Polski wynosi około 0,5 kPa, czyli pięćdziesiąt kilogramów na metr kwadratowy powierzchni. Śnieg narzucony wiatrem na daszek potrafi dołożyć kolejne osiemdziesiąt kilogramów na metr.

Tabela szybkiego doboru metody (ciężar daszka × grubość ocieplenia):

Metoda pierwsza: długie łączniki z tulejami dystansowymi

Tuleja dystansowa to plastikowy lub kompozytowy cylinder, który wchodzi w otwór przez całą grubość ocieplenia i przenosi obciążenie bezpośrednio na mur. W skład zestawu wchodzi metalowy wkręt przechodzący przez tuleję oraz kołek rozporowy osadzony już w ścianie nośnej. Cały system działa na prostej zasadzie fizycznej: tuleja nie ściska izolacji, bo jest sztywna i przenosi siłę osiowo, a nie poprzez docisk.

Długość tulei dobiera się według prostego wzoru: grubość ocieplenia plus dwa milimetry marginesu plus głębokość zakotwienia w murze. Dla ocieplenia piętnastocentymetrowego na ścianie z cegły pełnej potrzebna tuleja mierzy więc około dwudziestu centymetrów, a wkręt wchodzi w mur na sześć do ośmiu centymetrów. Tuleje kompozytowe z włókna szklanego wytrzymują obciążenie wyrywające rzędu 1,2 kN, czyli około stu dwudziestu kilogramów na punkt. Wystarczająco dla większości daszków dostępnych na rynku.

Schemat montażu wygląda następująco: wiercenie otworu wiertłem o średnicy tulei przez wszystkie warstwy elewacji, oczyszczenie otworu z pyłu sprężonym powietrzem, wsunięcie tuleji aż do oporu o ścianie nośnej, osadzenie kołka rozporowego, wkręcenie wkręta z momentem dokręcania nieprzekraczającym wartości podanej przez producenta. Najczęściej moment wynosi od trzech do pięciu niutonometrów.

Metoda ma swoje ograniczenia. Przy ociepleniu grubszym niż piętnaście centymetrów tuleja zaczyna uginać się pod obciążeniem, bo stosunek długości do średnicy przekracza bezpieczną wartość. Daszki cięższe niż piętnaście kilogramów również odpadają, bo nośność jednego punktu staje się wąskim gardłem całej konstrukcji. Tuleje nie sprawdzają się też w betonie komórkowym o niskiej gęstości, bo kołek nie ma się w czym rozprzeć.

Metoda druga: kotwy chemiczne

Kotwa chemiczna to żywica dwuskładnikowa, która wypełnia otwór i twardnieje, tworząc monolityczne połączenie z murem. Pręt gwintowany ze stali ocynkowanej lub nierdzewnej osadza się w żywicy i po utwardzeniu przenosi obciążenie na ścianę nośną. To rozwiązanie inżynierskie, stosowane w budownictwie od lat dziewięćdziesiątych, a sprawdzone normą PN-EN 1504 dla produktów do konstrukcyjnego wzmacniania budynków.

Procedura montażu składa się z sześciu kroków. Pierwszy to wiercenie otworu na głębokość zakotwienia, zwykle dziesięć do piętnastu średnic pręta. Drugi to dokładne oczyszczenie otworu szczotką i sprężonym powietrzem, bo pył obniża przyczepność żywicy nawet o czterdzieści procent. Trzeci to wstrzyknięcie żywicy od dna otworu, wypełniając około dwóch trzecich objętości. Czwarty to powolne osadzenie pręta ruchem obrotowym, by żywica równomiernie rozprowadziła się wokół. Piąty to odczekanie czasu wiązania: od piętnastu minut w temperaturze dwudziestu stopni do kilku godzin w niskich temperaturach. Szósty to montaż daszka z momentem dokręcania dobranym do materiału ściany.

Różnica między ścianą pełną a pustą jest fundamentalna. W betonie lub cegle pełnej żywica wypełnia cylindryczną przestrzeń i tworzy zwarty blok. W pustaku ceramicznym żywica potrzebuje tulei siatkowej, czyli perforowanego rękawa, który zatrzymuje żywicę w otworze i pozwala jej rozlać się w pustkach ścianki. Bez tulei żywica po prostu wpada w pustą przestrzeń i połączenie nie powstaje. Sprawdzone systemy, takie jak Fischer FIS V, Rawlplug R-KEM czy Soudal SoudaFix, oferują kompletne zestawy z tulejami dobranymi do konkretnych średnic prętów.

Kotwa chemiczna pozostaje jedynym pewnym wyborem przy ociepleniu powyżej dwudziestu centymetrów oraz przy daszkach cięższych niż piętnaście kilogramów. To rozwiązanie rekomendowane przez producentów daszków aluminiowych i szklanych, gdzie nośność musi przekraczać 3 kN na punkt. Żywica pozwala też na montaż w materiałach problematycznych, takich jak beton komórkowy klasy 2 czy pustaki z ceramiki poryzowanej.

Metoda trzecia: łączniki spiralne do lekkich daszków

Łącznik spiralny to gwintowany pręt z tworzywa, który wkręca się bezpośrednio w styropian. Zasada działania opiera się na mechanicznej przyczepności między gwintem a strukturą pianki. W przeciwieństwie do wkręta z podkładką, spiralny łącznik nie dociska izolacji, tylko wkręca się w nią, tworząc kształtowe połączenie. Nośność pojedynczego łącznika w styropianie EPS 70 wynosi od trzydziestu do pięćdziesięciu niutonów na wyrywanie, czyli od trzech do pięciu kilogramów.

Metoda sprawdza się wyłącznie w dwóch zastosowaniach. Pierwszy to montaż małych daszków z pleksi o wymiarach do osiemdziesiąt na sześćdziesiąt centymetrów, których łączna masa nie przekracza pięciu kilogramów. Drugi to montaż daszków tymczasowych, na przykład zadaszeń sezonowych nad drzwiami tarasowymi, gdzie obciążenie wiatrem jest niewielkie ze względu na osłonięte położenie. W takich sytuacjach łącznik spiralny to najszybsze rozwiązanie: nawiercenie otworu pilotującego, wkręcenie łącznika, zawieszenie daszka. Całość zajmuje kilkanaście minut.

Ograniczenia są twarde. Łącznik spiralny nie działa w wełnie mineralnej, bo włókna nie utrzymują kształtu gwintu. Nie stosuje się go też w XPS-ie, bo materiał jest zbyt twardy i gwint się ślizga. Każdy daszek o powierzchni powyżej jednego metra kwadratowego wymaga pełnoprawnego mocowania mechanicznego. Prawidłowy montaż zadaszenia do ściany z ociepleniem w technologii lekkiej wymaga co najmniej czterech punktów, a nie dwóch, co kompensuje niską nośność pojedynczego łącznika.

Najczęstsze błędy przy mocowaniu daszka na styropianie

⚠️ Najgroźniejszy błąd to mocowanie na krótko, wyłącznie do styropianu, bez sięgnięcia do muru. Wytrzymałość styropianu na wyrywanie wynosi zaledwie 0,1-0,2 MPa. Daszek o wadze dziesięciu kilogramów generuje siłę, która przekracza tę wartość już przy lekkim wietrze.

Drugi błąd pojawia się, gdy ktoś zastępuje łączniki mechaniczne klejem montażowym w tubie. Klej nie ma żadnej struktury nośnej, a jedynie łączy powierzchnie. Pod obciążeniem dynamicznym połączenie klejowe pęka, bo klej jest sztywny i nie przejmuje drgań. Klej montażowy nadaje się do uszczelniania, nigdy do przenoszenia masy daszka.

Trzeci błąd to brak uszczelnienia punktu przejścia przez elewację. Każdy otwór w tynku to potencjalne miejsce wnikania wody. Bez kołnierza uszczelniającego lub elastycznej masy szpachlowej woda dostaje się pod styropian i powoduje jego degradację. Po kilku latach izolacja w punkcie mocowania traci swoje właściwości termiczne, a mocowanie traci podparcie.

Czwarty błąd to zbyt mała liczba punktów mocowania. Dwa punkty to minimum teoretyczne, ale w praktyce oznacza to brak możliwości regulacji poziomu i brak rezerwy nośności. Cztery punkty mocowania rozkładają obciążenie równomiernie i pozwalają na kompensację drobnych niedokładności montażu. Przy daszkach asymetrycznych lub dłuższych niż metr warto rozważyć sześć punktów mocowania.

Konserwacja i trwałość mocowania

Mocowanie zadaszenia do ściany z ociepleniem wymaga corocznej kontroli. Wystarczy sprawdzić każdy punkt kluczem dynamometrycznym, kontrolując moment dokręcenia. Jeśli wkręt obraca się bez oporu, oznacza to, że tuleja lub kotwa straciła część nośności i wymaga wymiany. W praktyce pierwsze takie objawy pojawiają się po sześciu do ośmiu latach od montażu, w zależności od ekspozycji ściany.

Promieniowanie UV degraduje tworzywa tulei i uszczelki. Kołnierze z EPDM-u wytrzymują około dziesięciu lat, a z silikonu nawet piętnaście. Po tym okresie uszczelka traci elastyczność, twardnieje i przestaje chronić przed wodą. Wymiana kołnierza to prosty zabieg, który przedłuża żywotność całego mocowania o kolejne lata.

Mróz działa inaczej. Woda, która wniknie w mikropęknięcia tynku, zamarza i rozszerza się o dziewięć procent objętości. Powtarzające się cykle zamrażania i rozmrażania rozszerzają pęknięcia, a w konsekwencji osłabiają punkt mocowania. W Polsce liczba cykli mrozowych w ciągu roku wynosi od czterdziestu do osiemdziesięciu, dlatego każdy punkt mocowania przechodzi rocznie kilkadziesiąt prób rozerwania. Kontrola wizualna tynku wokół daszka raz na rok pozwala wykryć problem, zanim daszek zacznie się chwiać.

Checklist przed montażem

• Zmierzono grubość ocieplenia w trzech punktach i wzięto wartość maksymalną.
• Zidentyfikowano materiał ściany przez wiercenie próbne lub dokumentację budynku.
• Zważono daszek razem z ramą i pokryciem.
• Przygotowano wiertło o średnicy dobranej do łącznika, nie na oko.
• Zakupiono łączniki z zapasem dwudziestu procent na wypadek błędów montażowych.
• Zaplanowano co najmniej cztery punkty mocowania w narożnikach daszka.

Checklist po montażu

• Każdy punkt sprawdzony siłą ręki na brak luzu.
• Otwory uszczelnione masą szpachlową lub kołnierzem EPDM.
• Daszek wypoziomowany poziomicą w dwóch kierunkach.
• Test obciążeniowy po dwudziestu czterech godzinach: równomierne obciążenie daszka workami z piaskiem o masie równej 1,5-krotności ciężaru daszka.

Kiedy zlecić montaż fachowcom

Samodzielny montaż ma sens przy lekkich daszkach i ociepleniu do dziesięciu centymetrów. W takiej sytuacji ryzyko błędu jest niewielkie, a instrukcja producenta łączników wystarczy do poprawnego wykonania pracy. Inaczej wygląda sytuacja przy ociepleniu powyżej piętnastu centymetrów lub daszkach cięższych niż dziesięć kilogramów. Wtedy warto skorzystać z usługi montażowej, bo koszt błędu jest wyższy niż koszt robocizny. Fachowiec dysponuje wiertnicą z odsysaniem pyłu, kluczem dynamometrycznym i doświadczeniem w doborze momentu dokręcania.

Przed zakupem daszka warto sprawdzić, czy producent dołącza instrukcję montażu oraz dokumentację techniczną z parametrami nośności. Instrukcja powinna zawierać schemat rozmieszczenia punktów mocowania, dopuszczalne typy łączników oraz zalecane momenty dokręcania. Brak takiej dokumentacji to sygnał ostrzegawczy, bo profesjonalny producent zawsze udostępnia pełną specyfikację. Normy europejskie, takie jak PN-EN 1991 (Eurocode 1) dotyczące oddziaływań na konstrukcje, podają wartości obciążenia wiatrem i śniegiem dla konkretnych stref klimatycznych Polski, co pozwala samodzielnie zweryfikować nośność planowanego mocowania.

Mocowanie zadaszenia do ściany z ociepleniem to nie jest miejsce na kompromisy. Dobór właściwej metody, właściwych łączników i właściwej techniki montażu decyduje o tym, czy daszek przetrwa dekadę czy pięć lat. Trzy metody opisane powyżej pokrywają dziewięćdziesiąt procent sytuacji spotykanych na polskich elewacjach. Pozostałe dziesięć procent to przypadki wymagające indywidualnej kalkulacji inżynierskiej, na przykład daszki szklane na budynkach wielokondygnacyjnych.

Źródła danych i norm: PN-EN 1504 (wyroby i systemy do ochrony i napraw konstrukcji betonowych), PN-EN 1991-1-3 (Eurocode 1: Oddziaływania na konstrukcje Obciążenie śniegiem), PN-EN 1991-1-4 (Eurocode 1: Oddziaływania na konstrukcje Oddziaływanie wiatru), katalogi techniczne producentów łączników (Fischer, Rawlplug, Soudal), dokumentacja techniczna producentów daszków.
