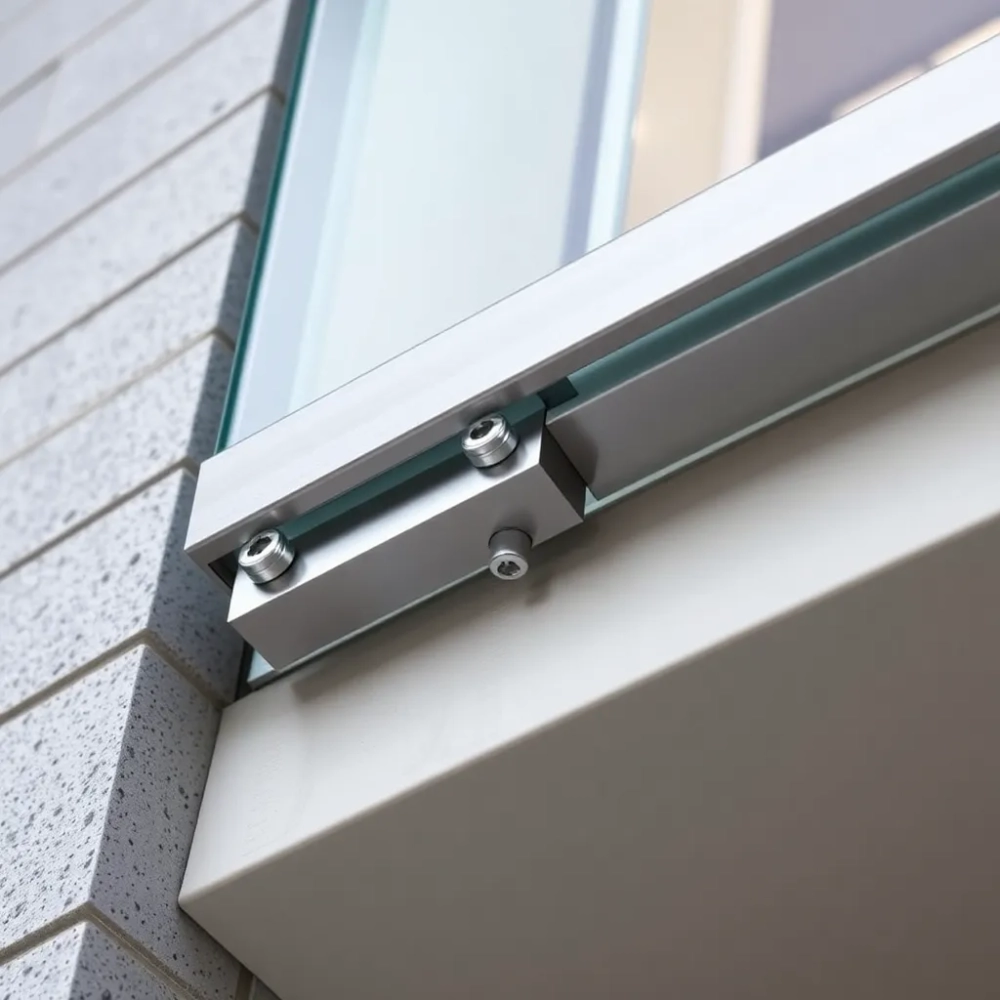

Mocowanie balustrady przez styropian bez mostka termicznego

Co drugie mocowanie balustrady do ściany z ociepleniem kończy się albo wyrwaniem z muru, albo mostkiem termicznym, przez który ucieka ciepło. Sprawdź, jak dobrać kotwę, tuleję i technikę wiercenia, żeby uniknąć obu tych scenariuszy.

• Kotwa chemiczna czy kołek rozporowy do balustrady na ociepleniu
• Tuleja dystansowa do balustrady przez ocieplenie dobór i cena
• Nośność mocowania balustrady na elewacji ze styropianem 15 cm
• Mocowanie balustrady przez ocieplenie krok po kroku
• Dobór mocowania do typu ściany
• Najczęstsze błędy i ich koszty
• Koszty montażu balustrady przez ocieplenie
• Checklista przed montażem
• Najczęstsze pytania przy montażu balustrady na ociepleniu

Kotwa chemiczna czy kołek rozporowy do balustrady na ociepleniu

Mocowanie balustrady przez ocieplenie wymaga przeniesienia obciążenia rzędu 1,0-1,5 kN na metr bieżący bezpośrednio do ściany nośnej, z pominięciem warstwy styropianu. To właśnie ta warstwa izolacji jest problemem, bo zwykły kołek rozporowy nie ma w niej czego trzymać, a po jej przejściu nie zawsze trafia w pełny materiał konstrukcyjny.

Kotwa chemiczna wygrała w tym konkretnym zastosowaniu z kołkiem rozporowym z jednego powodu: żywica wypełnia każdą nierówność otworu i szczelnie przylega do tulei dystansowej, która przechodzi przez całą grubość styropianu. Dzięki temu siła nie jest przenoszona na styropian, lecz bezpośrednio na mur. Wytrzymałość takiego połączenia w betonie klasy C20/25 sięga 8,5-12 kN, co z ogromnym zapasem pokrywa wymagania normy PN-EN 1991-1-1 dla balustrad w budynkach mieszkalnych.

Kiedy kołek rozporowy ma jeszcze sens

W cienkiej warstwie ocieplenia, do 5 cm, kołek ramowy z długą strefą rozporową sprawdza się w pełnym betonie i cegle pełnej, o ile średnica trzpienia wynosi minimum 10 mm. Przy styropianie 10 cm i więcej tuleja potrzebuje już wsparcia chemicznego, bo rozporowe kliny nie rozkładają siły na taką odległość. Efekt jest taki, że kołek trzyma w murze, ale warstwa izolacji ugina się pod obciążeniem i po kilku miesiącach pojawia się luz.

Trzecia opcja, system modułowy ze wspornikiem przykręcanym bezpośrednio do ściany przed ociepleniem, rozwiązuje problem inaczej: mocowanie wmurowane jest jeszcze na etapie stanu surowego, a styropian docięty pod profil. Stosuje się go rzadziej, głównie przy grubym ociepleniu 20 cm i więcej, gdzie tuleja dystansowa byłaby zbyt długa i podatna na wyboczenie.

Uwaga: Kołki do styropianu, tzw. talerzyki z trzpieniem, nie nadają się do mocowania balustrad w żadnym wariancie. Ich nośność na wyrywanie to około 0,15 kN, a potrzeba minimum 0,8 kN na punkt.

Tuleja dystansowa do balustrady przez ocieplenie dobór i cena

Tuleja dystansowa to element, który fizycznie łączy śrubę przelotową z warstwą izolacji, jednocześnie eliminując most termiczny. Wykonana z tworzywa sztucznego o niskim współczynniku przewodzenia ciepła, działa jak przekładka termiczna, przez którą śruba jest jedynym metalowym łącznikiem.

Długość tulei musi odpowiadać grubości ocieplenia, ale z minimalnym marginesem 2-3 mm po obu stronach, bo inaczej skrajne warstwy styropianu będą ściskane i powstanie nierówna szczelina. Średnica zewnętrzna dopasowana jest do otwornicy, najczęściej 18-22 mm dla śrub M10, a średnica wewnętrzna musi odpowiadać gwintowi tulei. Standardowo tuleja oferowana jest w odcinkach 80, 100, 120, 150, 180 i 200 mm, co pokrywa każdą typową grubość styropianu od 8 do 20 cm.

Parametry doboru

Przy wyborze tulei dystansowej kluczowe są trzy liczby. Po pierwsze, średnica wewnętrzna, która musi odpowiadać użytej śrubie, M10 lub M12. Po drugie, dopuszczalne obciążenie termiczne, wyrażone współczynnikiem przenikania ciepła, który dla dobrej tulei wynosi 0,003-0,005 W/K na punkt. Po trzecie, odporność na ściskanie, która przy obciążeniu montażowym balustrady wynosi 2,5-4,0 kN dla tulei poliamidowych.

Ceny wahają się od 8 zł za prostą tuleję poliamidową do 55 zł za wariant stalowy. Różnica w nośności między nimi nie przekracza 1,5 kN, dlatego do typowej balustrady domowej wystarczy tuleja z poliamidu wzmacnianego włóknem szklanym w przedziale 16-22 zł.

Wskazówka: Tuleję zawsze dobieraj z marginesem długości 5 mm w górę, a nie w dół. Ściskanie tulei skutkuje punktowym mostem termicznym w miejscu styku z wkręcanym elementem.

Nośność mocowania balustrady na elewacji ze styropianem 15 cm

Styropian o grubości 15 cm to dziś standard w domach jednorodzinnych, więc większość pytań dotyczy właśnie tego wariantu. Nośność pojedynczego punktu kotwienia zależy wprost od materiału ściany nośnej, bo to on decyduje, czy kotwa chemiczna osiągnie swoje projektowane parametry.

W betonie komórkowym (AAC) klasy 600 kg/m³ kotwa chemiczna osiąga 3,5-5,0 kN przy głębokości osadzenia 100 mm. W pustaku ceramicznym POROTHERM wartość spada do 2,5-3,5 kN, ponieważ żywica wypełnia pustaki i rozkłada siłę na mniejszą powierzchnię ścianek wewnętrznych. W cegle pełnej ceramicznej wynik wraca do 4,0-5,5 kN, a w silce (beton komórkowy klasy 400) oscyluje wokół 3,0-4,0 kN.

Ile punktów kotwienia na metr

Przy obciążeniu użytkowym balustrady na klatce schodowej lub balkonie 1,0 kN/mb i rozstawie słupków co 100 cm każdy punkt musi przenieść minimum 1,5 kN po uwzględnieniu współczynnika bezpieczeństwa 1,5. W praktyce daje to:

• Beton komórkowy (AAC 600): 1 punkt kotwienia na słupek, rozstaw 100-120 cm
• Pustak ceramiczny: 2 punkty kotwienia na słupek, rozstaw do 100 cm
• Cegła pełna: 1 punkt kotwienia, rozstaw 120-140 cm
• Silka (AAC 400): 2 punkty na słupek, rozstaw do 90 cm

Dla ściany z pustaka ceramicznego każdy słupek wymaga dwóch kotew M10 w odstępie 6-8 cm od siebie. W betonie komórkowym wystarczy jedna kotwa M12 na słupek, o ile nie jest to balkon powyżej 12 m², gdzie obciążenia się kumulują.

Dobór śruby przelotowej

Śruba przechodząca przez tuleję musi mieć gwint na całej długości roboczej, czyli od czubka do podkładki. Typ M10 o klasie wytrzymałości 8.8 ma granicę plastyczności 640 MPa, co dla przekroju 58 mm² daje nośność 37 kN na rozciąganie. Ta wartość jest kilkakrotnie wyższa niż nośność kotwy w murze, więc śruba nigdy nie jest tu słabym ogniwem. Liczy się raczej długość gwintu, która powinna wystawać minimum 25 mm ponad nakrętkę, żeby dało się wyrównać niedokładności montażowe.

Mocowanie balustrady przez ocieplenie krok po kroku

Sam montaż składa się z ośmiu etapów, z których każdy ma konkretne parametry techniczne, decydujące o trwałości i bezpieczeństwie balustrady. Poniższa instrukcja zakłada styropian 15 cm i ścianę z pustaka ceramicznego jako najczęstszy przypadek.

Krok 1. Wyznaczenie punktów kotwienia

Rozstaw słupków balustrady oznacza się na ścianie co 100 cm, z marginesem 5 cm od narożnika. Pozycje punktów kotwienia wyznacza się w odległości 6-8 cm od siebie w poziomie, symetrycznie względem osi słupka. Wysokość mocowania to 90-95 cm od krawędzi docelowej stopnia, zgodnie z PN-EN 1991-1-1 dla balustrad w strefie użytkowej powyżej 1 m wysokości.

Krok 2. Wiercenie otworów

Otwornica o średnicy 20 mm wierci otwór przez całą grubość ocieplenia, a dalej przez ścianę nośną na głębokość 120 mm. Technika wiercenia ma znaczenie: w pustaku ceramicznym wiertło prowadzi się bez udaru, bo inacjsk ścianki wewnętrzne pękają i kotwa traci nośność. W betonie komórkowym udar wyłącza się z tego samego powodu. Otwór przedmuchuje się sprężonym powietrzem trzykrotnie, a następnie czyści szczotką o średnicy otworu.

Krok 3. Osadzenie tulei dystansowej

Tuleję wsuwa się w otwór od strony elewacji tak, aby wewnętrzny gwint znalazł się na poziomie ściany nośnej. W zewnętrznej warstwie tuleja ma kołnierz oporowy o średnicy 30 mm, który przytrzymuje ją przy licu styropianu. Głębokość osadzenia tulei sprawdza się miarką: kołnierz wystaje 2-3 mm ponad powierzchnię ocieplenia.

Krok 4. Wstrzyknięcie żywicy

Przez tuleję wprowadza się mieszadło kartusza i wypełnia otwór żywicą od dna, wycofując się stopniowo do połowy głębokości ściany nośnej. Czas wiązania kotwy w temperaturze 20°C wynosi 10-15 minut dla żywic poliestrowych i 25-40 minut dla epoksydowych. W temperaturze poniżej 10°C czas ten wydłuża się dwukrotnie.

Krok 5. Wkręcenie śruby

Śrubę M10 wkręca się powoli, ruchem obrotowym, aż do oporu. Powstałe wypływy żywicy usuwa się szpachelką przed utwardzeniem, bo po związaniu można je usunąć tylko mechanicznie. Moment dokręcania nakrętki po 15 minutach wynosi 30-40 Nm dla M10, przy czym moment kontrolny nie może przekroczyć tej wartości.

Uwaga: Połączenie osiąga pełną nośność po 24 godzinach od wkręcenia śruby. W tym czasie nie należy obciążać balustrady.

Krok 6. Uszczelnienie kołnierza

Szczelinę między tuleją a styropianem wypełnia się pianą niskorozprężną o rozprężeniu roboczym 150-200%, ale tylko w warstwie zewnętrznej. Po zastygnięciu piana nie może wystawać poza obrys kołnierza tulei, bo utrudni montaż elementu maskującego.

Krok 7. Montaż słupka balustrady

Słupek przykręca się do śruby przez płaskownik montażowy z podkładką EPDM o średnicy 40 mm. Podkładka ta rozkłada siłę docisku i chroni powłokę lakierniczą słupka przed pęknięciem. Śruba dokręcana jest momentem 25 Nm, z zachowaniem luzu 1 mm na rozszerzalność termiczną stali.

Krok 8. Montaż elementu maskującego

Na tuleję dystansową nakłada się rozetę maskującą z PVC lub stali nierdzewnej, ozdobną lub prostą, w zależności od charakteru elewacji. Rozeta przytrzymuje pianę i tuleję, a jednocześnie chroni połączenie przed UV i wodą opadową. Jej średnica zewnętrzna wynosi standardowo 50-60 mm.

Dobór mocowania do typu ściany

Różnice między ścianami z bloczka, pustaka, cegły i silki są na tyle duże, że jeden system montażowy sprawdzony w jednej ścianie może zawieść w innej. Poniższe zestawienie pokazuje, kiedy stosować konkretne rozwiązanie.

Ściana z betonu komórkowego (AAC)

AAC ma strukturę porowatą i niską wytrzymałość na ściskanie, ok. 4-6 MPa. Kotwa chemiczna w takim materiale musi mieć strefę zakotwienia wydłużoną do 130 mm, bo na krótszej głębokości żywica nie zdąży rozłożyć siły na wystarczającą powierzchnię. Wiercenie odbywa się bez udaru. Przy obciążeniu balustrady 1,0 kN/mb wystarczy jeden punkt kotwienia na słupek, o ile bloczki mają gęstość 600 kg/m³ lub wyższą.

Ściana z pustaka ceramicznego

Pustak POROTHERM ma cienkie ścianki i pustki powietrzne. Kotwa chemiczna trzyma nie tyle na objętości, co na połączeniu żywicy z wewnętrznymi ściankami drążenia. Właśnie dlatego każdy słupek wymaga dwóch kotew w odstępie 6-8 cm. Wiercenie bez udaru, otwornica 20 mm, głębokość 120 mm. Siła wyrywająca wynosi tu 2,5-3,5 kN na kotwę.

Ściana z cegły pełnej

Cegła pełna ceramiczna ma nośność 15-20 MPa na ściskanie i doskonale współpracuje z kotwą chemiczną. Pojedynczy punkt kotwienia M10 przenosi tu 4,5-5,5 kN, co pozwala rozstawiać słupki co 130 cm. Wiercenie w cegle odbywa się z udarem włączonym, w przeciwieństwie do pustaków i AAC.

Ściana z silki (AAC 400)

Silka to bloczek z betonu komórkowego o niższej gęstości, 400 kg/m³, więc jej nośność spada do 2,5-3,5 MPa. Kotwa chemiczna wymaga tu większej średnicy (M12 zamiast M10) i wydłużonej strefy zakotwienia, minimum 150 mm. Przy takiej ścianie rozstaw słupków skraca się do 80-90 cm, a każdy słupek opiera się na dwóch kotwach.

Najczęstsze błędy i ich koszty

Najdroższy błąd, wiercenie z udarem w pustaku ceramicznym, kosztuje więcej niż profesjonalny montaż całej balustrady. Dla właściciela domu oznacza to konieczność skucia ocieplenia i ponownego mocowania, zwykle przesuniętego o kilkanaście centymetrów od uszkodzonego miejsca.

Najtańszy, ale najczęstszy błąd, brak uszczelnienia kołnierza, prowadzi do korozji w ciągu 3-5 lat. Wówczas naprawa polega na wymianie śruby i uszczelnienia, co zajmuje godzinę, ale kosztuje 400-700 zł za każdy punkt.

Koszty montażu balustrady przez ocieplenie

Ceny różnią się znacząco w zależności od regionu i grubości styropianu, ale da się wskazać realistyczne widełki dla 2025 roku.

Koszt materiałów na jeden punkt kotwienia waha się od 35 do 95 zł, a na metr bieżący balustrady, przy dwóch słupkach po dwa punkty, daje to 140-380 zł. Robocizna fachowca to kolejne 120-200 zł za punkt kotwienia, czyli 480-1600 zł za metr. Łącznie jednopoziomowa balustrada balkonowa o długości 4 m kosztuje od 2500 do 7900 zł, w zależności od regionu i jakości materiałów.

Grubość styropianu ma wpływ liniowy: każdy dodatkowy centymetr ocieplenia oznacza wyższą cenę tulei o 1,5-2,5 zł i dłuższą pracę wiertła. Przy styropianie 20 cm koszt materiałów rośnie o 20-25% względem wariantu 15 cm.

Checklista przed montażem

• Sprawdź projekt elewacji i potwierdź grubość ocieplenia w danym miejscu
• Określ typ ściany nośnej (AAC, pustak, cegła, silka)
• Wybierz tuleję o długości równej grubości styropianu +5 mm
• Przygotuj otwornicę o średnicy o 1 mm większej niż tuleja
• Wybierz żywicę o czasie wiązania poniżej 30 minut w temperaturze 20°C
• Sprawdź, czy temperatura kartusza przekracza 15°C
• Wyczyść otwory sprężonym powietrzem i szczotką metalową
• Oznacz na ścianie odstęp min. 5 cm od narożników
• Kontroluj głębokość wiercenia ogranicznikiem
• Użyj klucza dynamometrycznego do dokręcania śrub
• Nie obciążaj balustrady przez 24 godziny od montażu
• Dokumentuj fotograficznie każdy etap z pomiarem

Wskazówka: Nie planuj montażu balustrady w deszczu ani przy temperaturze poniżej 5°C. Żywica poliestrowa poniżej tej temperatury wiąże niestabilnie, co obniża nośność nawet o 40%.

Najczęstsze pytania przy montażu balustrady na ociepleniu

Czy można mocować balustradę bezpośrednio do styropianu?

Tylko w przypadku balustrad dekoracyjnych, lekkich, o masie poniżej 15 kg/mb i bez obciążenia użytkowego. W każdym innym wypadku obciążenie musi być przeniesione na ścianę nośną, bo styropian, nawet grafitowy o podwyższonej gęstości, ma wytrzymałość na ściskanie rzędu 80-120 kPa, a to za mało na siły dynamiczne.

Jaką żywicę wybrać przy montażu na elewacji?

Żywica winyloestrowa lub epoksydowa sprawdza się lepiej niż poliestrowa, ponieważ wiąże trwale w środowisku wilgotnym, które jest normą na elewacji. Kartusz o pojemności 300 ml wystarcza na 8-10 otworów M10 o głębokości 120 mm. Czas wiązania żywicy epoksydowej w temperaturze 20°C wynosi 25-40 minut, co daje wystarczający margines na korektę pozycji śruby.

Ile punktów kotwienia potrzebuje jeden słupek?

Zależy od materiału ściany. Beton komórkowy klasy 600 i wyższej wymaga jednego punktu M12 na słupek. Pustak ceramiczny i silka AAC 400 wymagają dwóch punktów M10 na słupek. Cegła pełna obsługuje jeden punkt M10. W praktyce niemal każdy producent systemów balustradowych oferuje płaskowniki z dwoma otworami, bo to rozwiązanie uniwersalne i bezpieczniejsze.

Uwaga prawna: Powyższe wytyczne mają charakter informacyjny i opierają się na danych z normy PN-EN 1991-1-1 oraz doświadczeniu praktycznym. W przypadku projektów wymagających pozwolenia na budowę lub balustrad o nietypowym obciążeniu (korty tenisowe, baseny, obiekty użyteczności publicznej) konieczna jest indywidualna konsultacja z konstruktorem z uprawnieniami.

Mając już konkretne parametry tulei, kotwy i rozstawu słupków, warto umówić wykonawcę z doświadczeniem w montażu przez ocieplenie, poprosić go o referencje z podobnych realizacji i ustalić pisemnie zakres gwarancji na połączenie, nie krótszej niż 5 lat. Świadomy wybór materiałów i ekipy kosztuje kilka procent budżetu, a decyduje o bezpieczeństwie domowników przez kolejne dekady.

Źródła:
PN-EN 1991-1-1:2008, Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
Karty techniczne producentów kotew chemicznych (Fischer, Rawlplug, Würth).
Instrukcje ITB dotyczące mocowania elementów elewacyjnych przez warstwę ocieplenia.
