Zawór mieszający do centralnego ogrzewania jak dobrać i nie przepłacić

Podłogówka grzeje jak w saunie, termostat pokazuje 30°C, a stopy proszą o lód. Winowajcą rzadko bywa sam system - najczęściej brakuje w instalacji jednego, niewielkiego elementu, który potrafi ściągnąć temperaturę wody z 60°C do komfortowych 35°C bez utraty wydajności. Mieszacz wody do centralnego ogrzewania to nie luksusowy dodatek dla perfekcjonistów, lecz konieczność w budynkach, gdzie obieg grzejnikowy spotyka się z podłogowym lub gdzie kocioł pracuje w zbyt wysokiej temperaturze. Poniżej rozkładam temat na czynniki pierwsze: od fizyki mieszania po konkretne widełki cenowe i realne oszczędności na paliwie, żebyś wiedział, co kupić, dlaczego właśnie to i kiedy naprawdę tego potrzebujesz.

• Zawór mieszający 3-drogowy vs 4-drogowy - który wybrać do Twojej instalacji
• Zawór mieszający do podłogówki i pompy ciepła - kiedy jest niezbędny
• Dobór, montaż i cena zaworu mieszającego - praktyczny poradnik

Zawór mieszający 3-drogowy vs 4-drogowy - który wybrać do Twojej instalacji

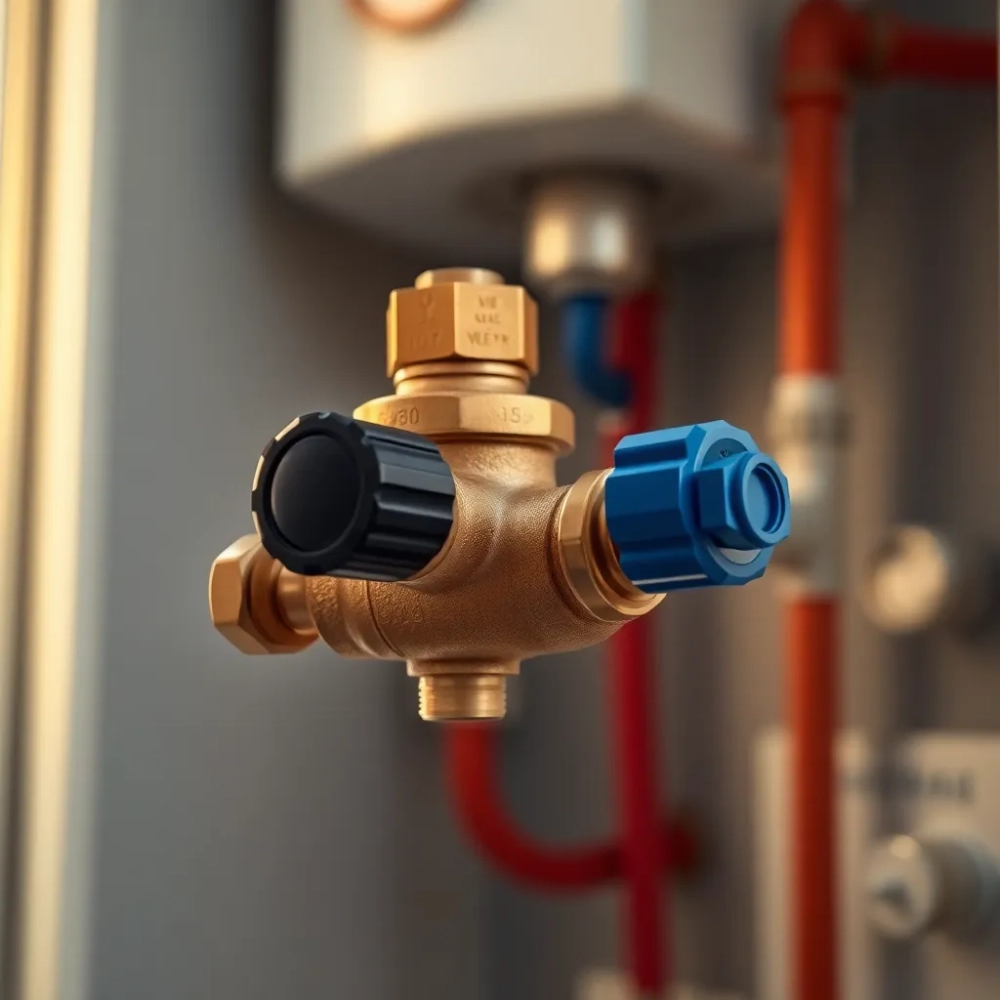

Wyobraź sobie klasyczną baterię łazienkową. Kręcisz dźwignią w lewo - leci zimna. W prawo - gorąca. Pośrodku - mieszanka obu strumieni, której temperatura leży dokładnie tam, gdzie chcesz. Zawór mieszający w centralnym ogrzewaniu robi dokładnie to samo, tyle że automatycznie i w skali, która obsługuje cały dom. Trójnik hydrauliczny łączy w sobie dwa wejścia (gorąca woda z kotła, chłodna z powrotu z obiegu) oraz jedno wyjście prowadzące dalej do grzejników lub podłogówki. Siłownik, najczęściej sterowany sygnałem z regulatora, przesuwa wewnętrzny element, zwiększając lub zmniejszając udział każdego ze strumieni.

Zasada działania w praktyce - przypadek domu 120 m²

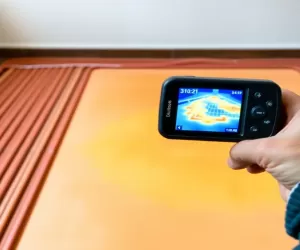

Typowy dom z dwiema kondygnacjami i kotłem gazowym ustawionym na 60°C posiada zwykle dwa obiegi: grzejnikowy (wymaga wody 55-70°C) oraz podłogowy (potrzebuje 30-35°C). Bez mieszacza podłogówka dostaje wodę identyczną jak grzejniki, więc temperatura posadzki przekracza dopuszczalne 29°C, co dla stóp staje się nieprzyjemne, a dla drewnianych podłóg wręcz niszczące. Po zamontowaniu zaworu 3-drogowego sygnał z termostatu pokojowego mówi siłownikowi: „otwórz bardziej drogę zimnej wody”. W rezultacie do obiegu podłogowego trafia strumień o temperaturze 33°C, a grzejniki nadal otrzymują swoje 58°C.

Skala inwestycji wygląda tu umiarkowanie. Cały węzeł mieszający - zawór, siłownik, pompa obiegowa - kosztuje zwykle od 600 do 1200 zł netto, a jego montaż zajmuje doświadczonemu hydraulikowi 2-3 godziny. Dla budynku o powierzchni około 120 m² oszczędność na gazie sięga rocznie 8-12% w porównaniu z instalacją pracującą na jednej, wysokiej temperaturze. Mechanizm stoi za prostym faktem fizycznym: podłogówka potrzebuje mniejszej różnicy temperatur między wodą a pomieszczeniem, bo ma wielokrotnie większą powierzchnię oddawania ciepła.

Cztery drogi zamiast trzech - kiedy ten wariant ma sens

Zawór 4-drogowy wygląda z zewnątrz podobnie, lecz w środku pracuje odwrotnie. Zamiast mieszać dwa strumienie wejściowe w jeden wyjściowy, rozdziela jedno wejście na dwa wyjścia w taki sposób, że część wody zawsze wraca do kotła zanim trafi do instalacji. Dlaczego to takie ważne w przypadku paliwa stałego? Węgiel, drewno i pellet spalają się nieco inaczej niż gaz - przy zbyt niskiej temperaturze wody w kotle na wymienniku wykrapla się para wodna, mieszając się z sadzą w gęsty, żrący nalot. To zjawisko zwane kondensacją spalin potrafi w kilka sezonów zjeść blachę kotła od środka.

Zawór 4-drogowy wymusza, by przez kocioł przepływała zawsze woda o temperaturze co najmniej 55-60°C. Obieg podłogowy pobiera tyle, ile potrzebuje, a reszta wraca do źródła, ogrzewając je stopniowo do bezpiecznego progu. Norma PN-EN 303-5:2012 dotycząca kotłów na paliwa stałe wprost wskazuje na konieczność zabezpieczenia przed pracą przy temperaturze wody zasilającej poniżej 65°C - i właśnie tu zawór czterodrogowy staje się obligatoryjnym elementem. Cena samego zaworu oscyluje między 400 a 900 zł, a cały węzeł z pompą i zabezpieczeniami - od 900 do 1800 zł.

Tabela porównawcza trzech głównych typów

Zawór mieszający do podłogówki i pompy ciepła - kiedy jest niezbędny

Pięć pytań rozwiewa wątpliwości szybciej niż długa teoria. Zaznacz odpowiedzi „tak” - przy trzech i więcej znakach zawór staje się elementem obowiązkowym, nie opcjonalnym.

Checklista: Czy naprawdę potrzebujesz zaworu mieszającego?

• Czy masz w budynku ogrzewanie podłogowe?
• Czy źródło ciepła (kocioł, pompa ciepła) podaje wodę powyżej 45°C?
• Czy planujesz dwa lub więcej obiegów o różnych temperaturach?
• Czy kocioł pracuje na paliwie stałym (węgiel, drewno, pellet)?
• Czy pompa ciepła pracuje w trybie grzania powyżej 35°C?

Każde „tak” przybliża Cię do konkretnego zakupu. Ogrzewanie podłogowe bez mieszacza to proszenie się o kłopoty - producenci rur PE-X lub PE-RT typu II zgodnie z normą PN-EN ISO 22391 dopuszczają temperaturę roboczą do 70°C, ale żywotność posadzki i komfort użytkownika drastycznie spadają powyżej 40°C. Dodatkowo betony i anhydryty w jastrychach mają współczynnik rozszerzalności cieplnej na poziomie 0,01-0,012 mm/(m·K), co przy temperaturze 50°C i braku dylatacji skutkuje mikropęknięciami już po pierwszym sezonie.

Pompa ciepła i ogrzewanie podłogowe - duet idealny

Pompy ciepła powietrze-woda najnowszej generacji osiągają sprawność COP rzędu 3,5-4,5 przy temperaturze wody 35°C i temperaturze zewnętrznej +7°C. Każdy wzrost temperatury zasilania o 5°C obniża COP o około 0,4, a przy 50°C efektywność spada już do 2,5. Wniosek jest prosty: im niższa temperatura wody w obiegu podłogowym, tym niższe rachunki za prąd. Zawór mieszający 3-drogowy współpracujący ze sterownikiem pompy ciepła pozwala utrzymać zasilanie na poziomie 30-38°C przez 90% sezonu grzewczego, a chwilowo podnieść je do 45°C jedynie przy mrozach poniżej -15°C.

Konfiguracja w typowym nowym domu pasywnym wygląda tak: jednostka zewnętrzna → sprzęgło hydrauliczne → zawór 3-drogowy → rozdzielacz podłogowy. Sprzęgło stabilizuje przepływy między pompą ciepła a obiegiem wtórnym, ponieważ ich nominalne wydajności rzadko pokrywają się w 100%. Zawór za sprzęgłem steruje temperaturą wody zasilającej pętle podłogowe, korzystając z sygnału z czujnika powrotu. Instalatorzy najczęściej dobierają zawór o Kvs (współczynnik przepływu) wynoszącym 4-6 m³/h dla mocy obiegu do 15 kW oraz 8-12 m³/h dla mocy 15-30 kW. Wartość Kvs przeliczysz ze wzoru Kvs = Q/(ΔT × 1,163), gdzie Q oznacza moc w kilowatach, a ΔT - różnicę temperatur między zasilaniem a powrotem (zwykle 5-10°C).

Ochrona kotła na paliwo stałe - zawór 4-drogowy jako tarcza

Kondensacja pary wodnej w niskotemperaturowych strefach wymiennika to cichy zabójca kotłów węglowych. Gdy temperatura wody powrotnej spada poniżej punktu rosy spalin (ok. 52-58°C dla węgla kamiennego), na ściankach wytrąca się mokra warstwa sadzy z kwasem siarkowym. Stal kotłowa o grubości 4-6 mm potrafi skorodować na wylot w ciągu 6-8 sezonów, jeśli instalacja pracuje bez zabezpieczenia. Zawór 4-drogowy rozdziela przepływ w taki sposób, że woda krąży przez kocioł w obiegu zamkniętym o temperaturze 60-65°C, a obieg grzewczy pobiera z tego jedyne tyle, ile rzeczywiście potrzebuje.

Dobór, montaż i cena zaworu mieszającego - praktyczny poradnik

Dobór zaworu zaczyna się od trzech liczb: średnicy przyłączy, współczynnika Kvs oraz dopuszczalnego ciśnienia. Średnica musi odpowiadać rurociągowi - najczęściej spotykane to DN 20 (3/4"), DN 25 (1") oraz DN 32 (5/4"). Dobranie za małego zaworu skutkuje szumem i przyspieszonym zużyciem siłownika, ponieważ różnica ciśnień rośnie powyżej 30 kPa. Za duży zawór z kolei reaguje zbyt wolno i płynnie, dając marne efekty regulacyjne.

Kvs - współczynnik, który decyduje o wszystkim

Kvs określa ile metrów sześciennych wody na godzinę przepłynie przez zawór przy spadku ciśnienia równym 1 bar. Wzór Kvs = Q (kW) × 0,86 / ΔT pozwala szybko policzyć wymaganą wartość. Dla obiegu podłogowego o mocy 8 kW przy ΔT = 8°C wychodzi Kvs = 4,3 m³/h - dobry zawór trójdrogowy z serii kompaktowych zwykle oferuje Kvs w przedziale 2,5-6 m³/h. Dla większych instalacji, powiedzmy 18 kW przy ΔT = 10°C, Kvs = 10,3 m³/h, co wymusza już modele o średnicy DN 32.

Typowe błędy montażowe, które kosztują sprawność

• Brak filtra siatkowego przed zaworem - drobiny kamienia z instalacji niszczą uszczelnienia w ciągu 2-3 lat.
• Pomieszanie kierunków przepływu - zawory 3-drogowe mają oznaczone wejścia A, B i AB, pomyłka kasuje całą regulację.
• Brak zaworu zwrotnego na obejściu - w nocy pompa wtłacza wodę do kotła, podnosząc jego temperaturę.
• Siłownik zamontowany bez osłony termicznej w kotłowni - wysoka temperatura skraca żywotność do 12-18 miesięcy.

Realne koszty i zwrot z inwestycji

Ceny zaworów mieszających do typowej instalacji domowej mieszczą się w przedziale 200-1500 zł netto za sam zawór, a kompletny węzeł z pompą, siłownikiem i armaturą - od 500 do 2200 zł. Średnia inwestycja dla domu o powierzchni 120-150 m² wynosi 900-1400 zł z montażem. Oszczędność na paliwie przy prawidłowo dobranym zaworze sięga 10-15% rocznie, co dla domu zużywającego 12 000 kWh gazu przekłada się na 600-900 zł rocznej różnicy w rachunkach.

Przy takich liczbach zwrot z inwestycji następuje po 14-22 miesiącach. To jednak tylko bezpośredni zysk finansowy. Dodatkowe korzyści obejmują wydłużenie żywotności kotła (zwłaszcza stałopalnego) o 3-5 lat, wyższą sprawność pompy ciepła w sezonie przejściowym oraz brak konieczności kosztownej wymiany jastrychu podłogowego, który bez regulacji temperatury potrafi pęknąć już po dwóch sezonach intensywnej eksploatacji.

Montaż krok po kroku - najważniejsze detale

Instalacja węzła mieszającego zajmuje zwykle jeden dzień roboczy. Rurociąg zasilający z kotła wchodzi do zaworu od dołu, powrót z obiegu podłączony jest z boku, a wyjście do instalacji - od góry. Za zaworem montuje się pompę obiegową o wydajności dobranej do Kvs, następnie zawór zwrotny zapobiegający niepożądanemu cofaniu się wody, a na końcu filtr siatkowy z magnetycznym separatorem zanieczyszczeń. Siłownik nakłada się na trzpień zaworu dopiero po napełnieniu instalacji i odpowietrzeniu, ponieważ suchy obrót przy braku wody uszkadza uszczelnienia.

Sterownik kotła lub dedykowany regulator pogodowy wysyła do siłownika sygnał 0-10 V lub trójpunktowy (otwieraj - zamykaj - stop). Im większy sygnał, tym większy udział gorącej wody z kotła - w ten sposób regulator podnosi temperaturę zasilania przy spadku temperatury zewnętrznej. Dobrze ustawiony algorytm (krzywa grzewcza) pozwala utrzymać stałą temperaturę pokojową ±0,3°C bez wahania, które normalnie występuje w instalacjach z prostym zaworem on-off.

Źródła wiedzy technicznej zastosowane w artykule

• PN-EN 303-5:2012 - kotły grzewcze na paliwa stałe, wymagania dotyczące minimalnej temperatury wody zasilającej
• PN-EN ISO 22391 - systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i zimnej wody
• PN-EN 1264 - ogrzewanie podłogowe, metodologia obliczania i projektowania
• Portal instalreporter.pl - artykuły techniczne dotyczące regulacji hydraulicznej w instalacjach c.o.
• Strona producenta armatury grzewczej - katalogi zawierające wartości Kvs, zalecane schematy węzłów
