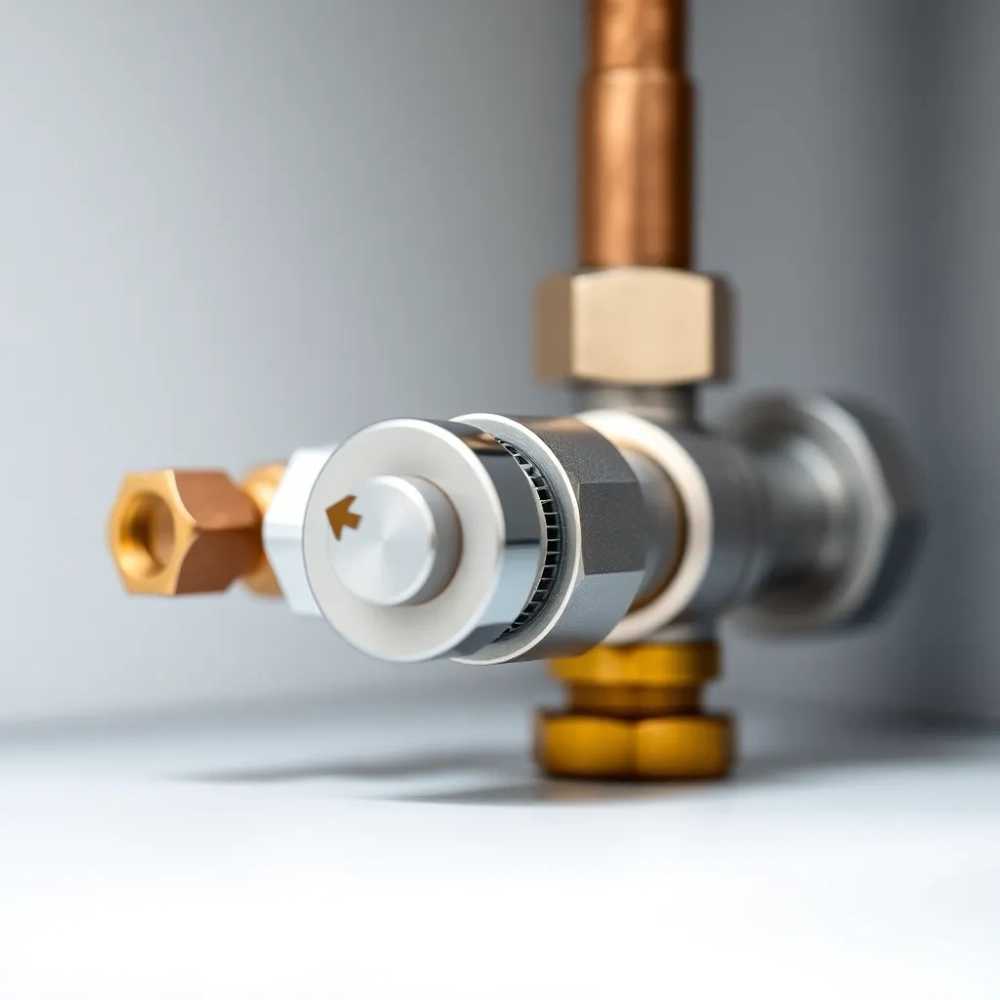

Mieszacz do centralnego ogrzewania – jak dobrać i podłączyć zawór, żeby kocioł nie zatonął w rosicach

Pięć lat, wymiana kotła, kilkanaście tysięcy złotych w plecy. Wszystko przez jedną, pozornie niewinną decyzję: brak zaworu mieszającego przy instalacji, w której obieg grzejnikowy spotykał się z podłogówką. Zimna woda wracała do wymiennika, skraplała się para, korozja wżerała się w blachę kotła od środka, a gwarancja producenta zdążyła wygasnąć miesiąc wcześniej. Koszt zaworu, który zapobiegłby tej historii, to ułamek tej kwoty. Mieszacz do centralnego ogrzewania w takim układzie nie jest luksusem, lecz koniecznością wynikającą z fizyki przepływu ciepła i chemii wody kotłowej.

• Czym właściwie jest zawór mieszający i dlaczego bez niego kocioł odmawia posłuszeństwa
• Zawór mieszający trójdrożny czy czterodrożny który sprawdzi się u Ciebie
• Zawór mieszający z siłownikiem albo termostatyczny sterowanie dopasowane do instalacji
• Schemat podłączenia i dobór zaworu mieszającego do kotła bez kosztownych błędów
• Porównanie popularnych modeli zaworów mieszających
• Krótkie case study z życia
• Kiedy nie warto oszczędzać, a kiedy można
• Zasoby, normy i źródła

Czym właściwie jest zawór mieszający i dlaczego bez niego kocioł odmawia posłuszeństwa

Zawór mieszający działa na prostej zasadzie termodynamicznej: łączy strumień gorącej wody zasilającej z kotła z chłodniejszą wodą powracającą z obiegu, wyrównując temperaturę do wartości bezpiecznej dla każdego z elementów układu. W domach z grzejnikami celuje się zwykle w 55-70°C, przy podłogówce w 35-45°C, a przy układach mieszanych w kompromis 45-55°C. Bez tego elementu kocioł dostaje na powrocie wodę o temperaturze nawet 30-40°C, podczas gdy jego komora spalania i wymiennik pracują w założeniu na minimalne 50°C.

Konsekwencje uruchamiają się lawinowo. Skropliny powstające na ściankach wymiennika mieszają się ze spalinami i tworzą kwas siarkowy, który w ciągu kilku sezonów perforuje blachę o grubości 2-3 mm. Równocześnie temperatura różnicowa między zasilaniem a powrotem spada poniżej 10°C, co dla kotłów kondensacyjnych oznacza utratę trybu kondensacji, a dla tradycyjnych zwiększone osadzanie sadzy i spadek sprawności o 8-12%. To nie jest teoretyczny scenariusz, lecz najczęstsza przyczyna przedwczesnych awarii kotłów atmosferycznych starszych niż pięć lat.

Drugą funkcją zaworu mieszającego jest rozdzielenie obiegów o różnych wymaganiach cieplnych. W typowej polskiej realizacji dom 120 m², parter z ogrzewaniem podłogowym, piętro z grzejnikami sam kocioł nie jest w stanie dostarczyć jednocześnie 80°C do grzejników i 40°C do podłogówki. Bez mieszacza układ albo przegrzewa jedną strefę, albo niedogrzewa drugą. Montuje się wówczas dwa obiegi: jeden wysokotemperaturowy bezpośrednio z kotła, drugi z zaworem mieszającym obniżającym temperaturę do zadanej.

Kiedy zawór jest obowiązkowy, a kiedy można z niego zrezygnować

Zawór mieszający staje się obligatoryjny przy każdej współpracy kotła z ogrzewaniem podłogowym. Norma PN-EN 1264 dotycząca wodnego ogrzewania podłogowego wymaga, by temperatura zasilania nie przekraczała 55°C, a w strefach sanitarnych 45°C to wymusza mieszanie. Identyczna sytuacja dotyczy instalacji z kotłami na paliwo stałe, gdzie zabezpieczenie powrotu termostatycznym zaworem 3-drogowym jest wręcz wpisane w instrukcje większości producentów jako warunek utrzymania gwarancji.

Bez zaworu można się obejść wyłącznie w układach czysto grzejnikowych zasilanych z kotła kondensacyjnego, gdzie naturalna temperatura powrotu i tak utrzymuje się poniżej progu kondensacji. Również w niewielkich instalacjach z jednym obiegiem i ręcznym zaworem odcinającym nie ma fizycznej potrzeby montażu dodatkowego mieszacza, choć warto go rozważyć jako zabezpieczenie przed błędem obsługi.

Zawór mieszający trójdrożny czy czterodrożny który sprawdzi się u Ciebie

Wybór między wersją trójdrożną a czterodrożną wynika z topologii hydraulicznej układu, a nie z mody czy ceny. Trójdrożny posiada trzy króćce: zasilanie z kotła, powrót do kotła oraz wyjście zmieszane do instalacji. Woda gorąca i chłodna spotykają się wewnątrz jednego korpusu, a element sterujący grzybek lub obrotowa klapa decyduje, w jakiej proporcji się mieszają. Sprawdza się tam, gdzie obieg mieszany jest jedyny lub stanowi równoległą gałąź do obiegu wysokotemperaturowego.

Czterodrożny zawór mieszający działa inaczej: woda z kotła przepływa przez niego, oddając część ciepła do obiegu zmieszanego, a jej nadmiar kierowany jest bezpośrednio na krótszą drogę powrotną. Dzięki temu utrzymuje stabilną różnicę temperatur między zasilaniem a powrotem, co czyni go optymalnym przy kotłach atmosferycznych i na paliwo stałe, gdzie minimalna temperatura powrotu jest warunkiem ochrony wymiennika. Zawory czterodrożne są droższe o 40-80% od trójdrożnych, ale eliminują konieczność stosowania dodatkowej pompy mieszającej.

Algorytm wyboru jest prosty. Jeśli kocioł obsługuje wyłącznie obieg grzejnikowy w jednej temperaturze, wystarczy trójdrożny z siłownikiem lub termostatyczny. Gdy do kotła dochodzi podłogówka lub instalacja wielostrefowa, a kocioł jest kondensacyjny, wybierz trójdrożny w wersji z pompą. Gdy masz kocioł na węgiel, drewno lub pellet, albo kocioł atmosferyczny, postaw na czterodrożny, by uniknąć ryzyka korozji niskotemperaturowej.

Schemat hydrauliczny różni się istotnie. W układzie z zaworem trójdrożnym pompa obiegowa znajduje się za zaworem, po stronie instalacji mieszanej, a kocioł pracuje na wyższą temperaturę zasilania. W układzie z zaworem czterodrożnym pompa umieszczona jest między kotłem a zaworem, a cały obieg kotłowy zamyka się przez wewnętrzny bypass zaworu. Takie rozstawienie elementów gwarantuje minimalną temperaturę powrotu niezależnie od obciążenia instalacji.

Kiedy trójdrożny, a kiedy czterodrożny to zły wybór

Trójdrożny nie sprawdzi się w kotłowni opalanej miałem węglowym, gdzie obciążenie cieplne zmienia się skokowo i temperatura powrotu potrafi spaść do 35°C w ciągu kilkunastu minut. Czterodrożny okaże się niepotrzebny w małym mieszkaniu z jednym obiegiem grzejnikowym i kotłem kondensacyjnym, gdzie i tak panują warunki idealne do kondensacji. Każdy z tych zaworów ma swoje optimum hydrauliczne, a jego przekroczenie objawia się szumami, wibracjami i niestabilną regulacją.

Zawór mieszający z siłownikiem albo termostatyczny sterowanie dopasowane do instalacji

Trzecią decyzją po wyborze typu i liczby obiegów pozostaje sposób sterowania. Wersja ręczna, z pokrętłem lub dźwignią, kosztuje najmniej, ale wymaga stałej uwagi użytkownika. Sprawdza się w obiegach o stałym obciążeniu cieplnym, na przykład w samej podłogówce bez regulacji pokojowej, gdzie temperatura zasilania pozostaje niezmienna przez cały sezon grzewczy. Ręczny zawór pełni wówczas wyłącznie funkcję ustawienia początkowego, a wszelkie korekty przejmują zawory termostatyczne na grzejnikach.

Wersja termostatyczna integruje w korpusie czujnik woskowy lub cieczowy, który reaguje na temperaturę wody zmieszanej. Bez zewnętrznego zasilania, bez regulatora, bez serwisu sam utrzymuje zadaną temperaturę z dokładnością ±2°C. To rozwiązanie idealne dla instalacji podłogowych w domach jednorodzinnych o powierzchni do 150 m², gdzie nie ma potrzeby budowania rozbudowanej automatyki. Cena waha się między 250 a 700 zł, a żywotność głowicy termostatycznej sięga 10-15 lat.

Z siłownikiem elektrycznym lub pneumatycznym zawór mieszający wchodzi w skład inteligentnego sterowania pogodowego. Sterownik pogodowy na podstawie temperatury zewnętrznej, krzywej grzewczej i sygnału z czujników pokojowych precyzyjnie reguluje przepływ co minutę. Dla kotłów kondensacyjnych to warunek utrzymania wysokiej sprawności, ponieważ praca przy stałym, wysokim przepływie i temperaturze 70°C obniża efektywność o 15-20%. Siłownik kosztuje 350-1200 zł, a jego montaż wymaga doprowadzenia zasilania 230V i przewodu sterującego.

Kalkulator doboru zaworu mieszającego

Schemat podłączenia i dobór zaworu mieszającego do kotła bez kosztownych błędów

Prawidłowy montaż zaczyna się od określenia kierunków przepływu oznaczonych strzałkami na korpusie. Odwrócenie zaworu skutkuje nie tylko brakiem regulacji, ale też wibracjami i postępującym uszkodzeniem uszczelnień. Kolejność elementów na rurociągu od kotła wygląda następująco: pompa obiegowa, filtr siatkowy lub magnetyczny, zawór mieszający, czujnik temperatury zasilania, a dalej rozdzielenie na obiegi. Filtr montuje się zawsze przed zaworem, ponieważ zanieczyszczenia mechaniczne skracają żywotność gniazda i grzybka o 60-70%.

Średnica zaworu musi odpowiadać średnicy rurociągu. Zawór DN 20 na rurze DN 25 działa jak kryza dławiąca, spadek ciśnienia rośnie, a pompa zużywa więcej prądu. Zawór DN 32 na rurze DN 20 to z kolei pieniądze wyrzucone w błoto, bo woda i tak omija go przez mniejsze przekroje. Kryterium doboru opiera się na współczynniku Kv, czyli przepływie w m³/h przez zawór przy spadku ciśnienia 1 bar. Dla typowej instalacji w domu 120 m² z mocą kotła 18 kW i różnicą temperatur 10°C Kv wynosi około 3,5, co odpowiada zaworowi DN 25.

Czujnik temperatury montuje się w odległości 30-50 cm za zaworem, w miejscu, gdzie woda zdążyła się już wymieszać. Pomiar przed zaworem nie ma sensu, bo pokazuje wyłącznie temperaturę kotła, a nie instalacji. Czujnik w termostacie woskowym montuje się bezpośrednio w gnieździe zaworu, a jego kapilara musi być chroniona przed uszkodzeniem mechanicznym. Warto unikać prowadzenia kapilary wzdłuż rur ciepłych, bo zakłóca to odczyt i powoduje przesunięcie punktu regulacji o 3-5°C.

Najczęstsze błędy przy zakupie i montażu

• Dobór zaworu o zbyt małym Kv. Skutek: pompa nie jest w stanie przepchnąć wody, instalacja szumi, a w skrajnym przypadku dochodzi do kawitacji na gnieździe zaworu. Rozwiązanie: oblicz Kv przed zakupem, dodaj 20% marginesu.
• Brak filtra przed zaworem. Cząstki rdzy i kamień kotłowy rysują gniazdo, po 2-3 sezonach zawór zaczyna przeciekać w pozycji zamkniętej.
• Odwrócony kierunek przepływu. Zawór działa, ale regulacja jest niestabilna, a uszczelnienia zużywają się szybciej.
• Zawór bez siłownika w instalacji ze sterownikiem pogodowym. Sterownik wysyła sygnał 0-10V, ale zawór nie reaguje. Efekt: pompa pracuje na pełnej mocy, a temperatura skacze o 5-8°C.
• Średnica przyłączy niedopasowana do rur. Stosowanie redukcji zamiast zaworu o właściwym Dn generuje opory i hałas.
• Montaż czujnika temperatury bezpośrednio przy zaworze. Odczyt jest przekłamany przez wpływ ciepła korpusu, regulacja działa z opóźnieniem.
• Brak zaworu zwrotnego za pompą mieszającą. W godzinach, gdy pompa nie pracuje, grawitacyjny przepływ wody miesza oba obiegi w niekontrolowany sposób.

Porównanie popularnych modeli zaworów mieszających

Ceny zaworów różnią się znacząco między półką budżetową a premium, ale różnica tkwi nie w samym korpusie, lecz w precyzji wykonania gniazda, jakości uszczelnień i trwałości głowicy termostatycznej. Zawór za 180 zł z plastikowym grzybkiem wystarczy do instalacji sezonowej, ale w domu całorocznym po dwóch sezonach zacznie przepuszczać. Model ze stali nierdzewnej z wymiennym wkładem ceramicznym kosztuje 450-700 zł, lecz jego żywotność sięga 15-20 lat.

Przy wyborze zwróć uwagę na dostępność serwisu i części zamiennych. Głowica termostatyczna lub siłownik to elementy eksploatacyjne, które po 8-12 latach wymagają wymiany. Model popularny na polskim rynku ma części zamienne dostępne w hurtowniach instalacyjnych, a rzadki zawór sprowadzany na zamówienie potrafi czekać na serwis nawet 6 tygodni. Sprawdź też okres gwarancji na głowicę i korpus oddzielnie, bo producenci często dają 5 lat na korpus i tylko 2 lata na część ruchomą.

Checklista przed zakupem zaworu mieszającego

• Moc kotła i rzeczywiste obciążenie cieplne budynku po dociepleniu
• Typ instalacji: grzejniki, podłogówka, mieszana
• Średnica rurociągów w kotłowni (najczęściej 1" lub 5/4")
• Wymagany Kv obliczony na podstawie ΔT
• Typ sterowania: ręczny, termostatyczny, z siłownikiem
• Minimalna temperatura powrotu wymagana przez producenta kotła
• Dostępność serwisu i części zamiennych na terenie Polski
• Budżet uwzględniający koszt siłownika, czujnika i robocizny

Krótkie case study z życia

Dom 120 m² na Warmii, parter z ogrzewaniem podłogowym w strefie dziennej, piętro z grzejnikami. Kocioł gazowy kondensacyjny 24 kW, rok montażu 2018. Początkowo wykonawca zaproponował układ z jednym obiegiem mieszanym przez zawór trójdrożny termostatyczny 3/4", ustawiony na stałe 45°C. Efekt: parter miał komfortową temperaturę, ale łazienki na piętrze ledwo osiągały 19°C przy 70°C w grzejnikach.

Rozwiązanie okazało się prostsze, niż zakładano. Dodano drugi zawór trójdrożny z siłownikiem obsługiwany przez sterownik pogodowy, który na podstawie temperatury zewnętrznej dynamicznie korygował temperaturę w każdym z obiegów. Łączny koszt: 1100 zł za zawory, 950 zł za siłowniki, 600 zł za robociznę. Po jednym sezonie rachunki za gaz spadły o 22%, a rozkład temperatur wyrównał się do ±0,8°C między strefami. Koszt inwestycji zwrócił się w nieco ponad dwa sezony grzewcze.

W drugim przypadku, dom 95 m² z kotłem na ekogroszek 18 kW, instalacja grzejnikowa piętrowa. Brak zaworu mieszającego, kocioł pracował na zasilaniu 75°C i powrocie 58°C. Po dwóch sezonach w wymienniku pojawiły się mikropęknięcia. Naprawa gwarancyjna nie została uznana, ponieważ temperatura powrotu wielokrotnie spadała poniżej progu 50°C wymaganego w karcie gwarancyjnej. Koszt wymiany wymiennika: 4200 zł. Koszt zaworu czterodrożnego, który zapobiegłby awarii: 680 zł z montażem.

Kiedy nie warto oszczędzać, a kiedy można

Oszczędzanie na siłowniku ma sens tylko wtedy, gdy instalacja pracuje w jednym stałym punkcie pracy i użytkownik akceptuje ręczne korekty zaworu raz na kilka tygodni. W układach z automatyką pogodową brak siłownika oznacza rezygnację z głównej funkcji sterownika. Oszczędzanie na filtrze magnetycznym to natomiast błąd, który zemści się w ciągu 3-4 sezonów zatkaniem gniazda zaworu i koniecznością jego wymiany.

Warto natomiast rozważyć zakup zaworu z głowicą wymienną, nawet jeśli początkowo używasz tylko sterowania ręcznego. Po kilku sezonach zainstalujesz głowicę termostatyczną lub siłownik bez konieczności spuszczania wody z instalacji i demontażu zaworu. Różnica w cenie wynosi 80-150 zł, a oszczędność czasu i nerwów przy późniejszej modernizacji bywa bezcenna.

Zasoby, normy i źródła

Informacje techniczne oparte są na normie PN-EN 1264 dotyczącej wodnego ogrzewania podłogowego, normie PN-EN 215 oraz wytycznych producentów kotłów dotyczących minimalnej temperatury powrotu. Dodatkowe dane o współczynniku Kv i hydraulice zaworów mieszających dostępne są w materiałach projektowych Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS) oraz w katalogach technicznych czołowych europejskich producentów armatury. Wzory doboru Kv i zalecenia dotyczące ΔT pochodzą z branżowych poradników projektowych oraz Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
