Jakie kołki do mocowania w styropianie wybrać, żeby nie odpadły po 2 latach

Źle dobrany kołek potrafi w ciągu dwóch, trech sezonów odspoić płytę styropianową razem z fragmentem kleju, a wtedy naprawa kosztuje kilkakrotnie więcej niż różnica cenowa między tanim a właściwym łącznikiem. Dobór kołków do mocowania w styropianie to nie jest kwestia gustu ani sloganu reklamowego, lecz konkretna inżynierska decyzja zależna od grubości izolacji, typu ściany, strefy wiatrowej i masy, jaką elewacja musi przenieść. W poniższym tekście znajdziesz zarówno mechanikę działania łącznika, jak i konkretne liczby, dzięki którym trafisz z długością, średnicą talerzyka i gęstością osadzenia za pierwszym razem.

• Anatomia łącznika co tak naprawdę trzyma styropian na ścianie
• Dobór kołka do rodzaju podłoża beton, porotherm, beton komórkowy, drewno
• Tworzywo, metal, wkręcany czy teleskopowy który typ kołka wytrzyma najdłużej
• Ile kołków na m² styropianu i jak je rozmieścić schemat T i W
• Długość kołka do styropianu kalkulator i tabela dla grubości 10, 15 i 20 cm
• Montaż kołków w styropianie krok po kroku bez najczęstszych błędów
• Siedem najczęstszych błędów, które skracają żywotność ocieplenia
• Norma, kalkulator i pełny system ETICS kołek w szerszym kontekście
• Checklista przed zakupem kołków do styropianu

Anatomia łącznika co tak naprawdę trzyma styropian na ścianie

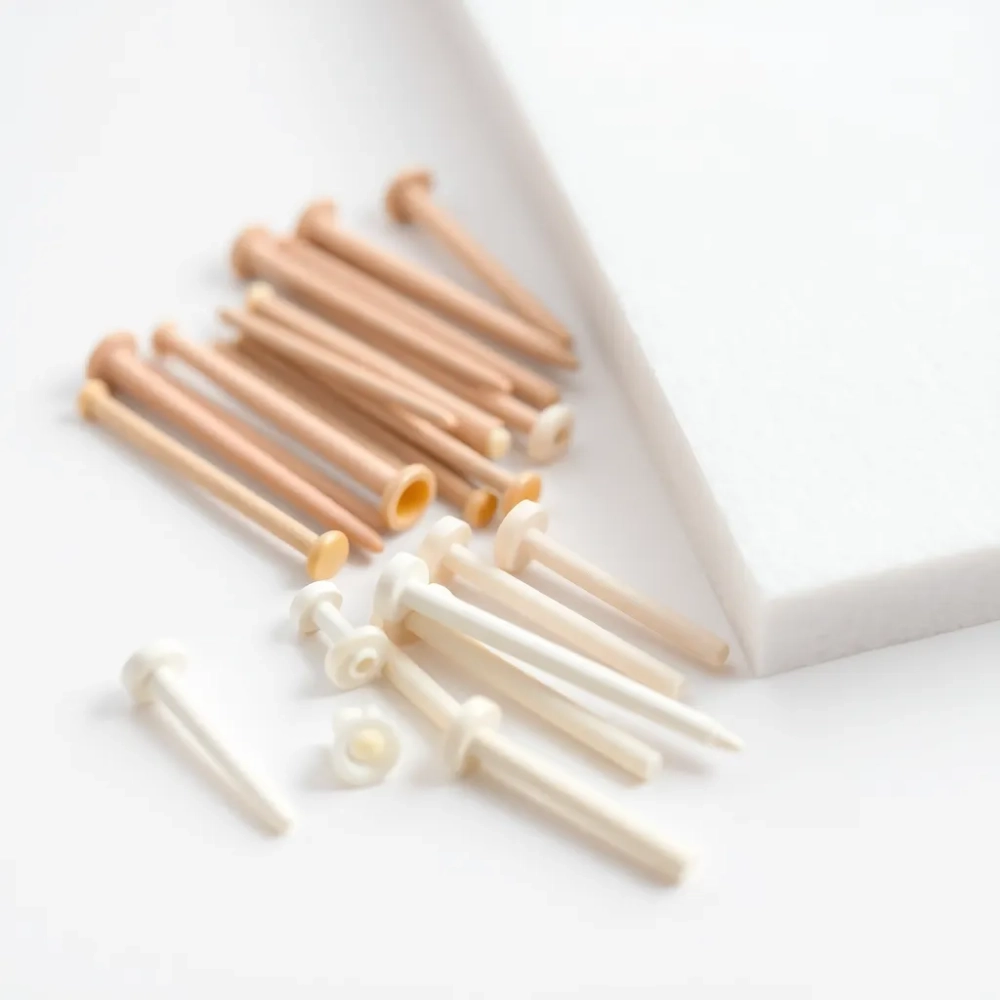

Kołek do styropianu składa się z trzech współpracujących elementów: tulei (najczęściej polipropylenowej lub z poliamidu z włóknem szklanym), talerzyka dociskowego o średnicy 60 mm lub większej oraz trzpienia rozporowego, który przenosi obciążenie na podłoże. Talerzyk o średnicy minimum 60 mm rozkłada siłę ssącą wiatru na powierzchnię styropianu tak, aby nie przeciąć struktury pianki i nie wgnieść płyty w warstwę kleju. Zbyt mały talerzyk (50 mm lub mniej) koncentruje naprężenie w jednym punkcie i po kilku cyklach termicznych wycina otwór w styropianie.

Strefa rozporowa to odcinek trzpienia, który po wkręceniu lub wbiciu rozpiera tuleję w podłożu, generując tarcie i klinowe zakleszczenie. W betonie i cegle pełnej wystarczy 25-30 mm tej strefy, ponieważ materiał jest jednorodny i nie odkształca się plastycznie. W pustakach ceramicznych i betonie komórkowym strefa musi być dłuższa (50-60 mm), bo tworzywo podłoża jest porowate i pozwala na mikropełzanie.

Istotną, choć często pomijaną sprawą jest mostek termiczny w miejscu kołka. Łącznik metalowy o λ ≈ 50 W/(m·K) wprowadza lokalny spadek oporu cieplnego. Przy 8 sztukach na metr kwadratowy strata wynosi około 0,01 W/(m²·K), a przy 12 sztukach w strefie brzegowej rośnie do około 0,015 W/(m²·K). Kołki z trzpieniem plastikowym ograniczają ten efekt o 80-90%, dlatego w domach pasywnych i przy styropianie grafitowym o λ = 0,031 W/(m·K) wybór tworzywa zamiast metalu bywa ekonomicznie uzasadniony samą oszczędnością na grubości izolacji.

Polipropylen (PP) znosi temperatury od −20 do +80 °C, ale powyżej tej granicy mięknie i traci siłę docisku. Poliamid z włóknem (PA6 GF30) pracuje stabilnie do +100 °C, dlatego na elewacjach ciemnych (grafitowych, antracytowych) narażonych na silne nagrzewanie letnie to bezpieczniejszy wybór. Producenci dokumentują to w kartach technicznych, a zapisy warto weryfikować przy każdym zamówieniu, bo asortyment się zmienia.

Dobór kołka do rodzaju podłoża beton, porotherm, beton komórkowy, drewno

Podłoże decyduje o typie łącznika w sposób bardziej bezwzględny niż grubość styropianu. Ten sam kołek wbity w beton i w pustak ceramiczny zachowa się zupełnie inaczej, a różnica nośności potrafi sięgnąć 60%. Poniższa tabela pokazuje minimalne wymagania dla każdego z czterech najczęstszych podłoży, zgodne z ETAG 014 i normą PN-EN 13499 dotyczącą systemów ociepleń.

W betonie zwykłym kluczowe jest czyste, niepodrapane wnętrze otworu. Kurz i pył po wierceniu działują jak łożysko kulkowe i obniżają tarcie rozporowe nawet o 30%. Dlatego każdy producent w instrukcji montażu zaleca wydmuchanie otworu pompką ręczną lub przedmuchanie sprężonym powietrzem. Wystarczy pięć sekund, a różnica w nośności bywa większa niż różnica cenowa między łącznikiem za 60 a 120 groszy.

Porotherm wymaga innego podejścia. Ścianka pustaka jest cienka (8-12 mm) i podatna na kruszenie, dlatego nie wolno wiercić udarowo, lecz bezudarowo wiertłem o średnicy dopasowanej do trzpienia (najczęściej 8 mm). Kołek wkręcany z długą strefą rozporu przechodzi przez co drugą ściankę pustaka i zakleszcza się w kolejnej, co daje efekt kotwienia wielopunktowego. Kluczowe jest wyczucie momentu obrotowego, ponieważ zbyt mocne dokręcenie skręci ściankę i wyrwie stożek materiału.

Beton komórkowy (AAC, popularny Ytong, Solbet, H+H) ma strukturę porowatą, w której zwykły kołek rozporowy trzyma tylko siłą tarcia i z czasem pełznie. Rozwiązaniem jest łącznik spiralny (typu „wkręt do betonu komórkowego") z szerokim gwintem tnącym własny gwint w podłożu. Długość zakotwienia 40-50 mm oznacza, że gwint wchodzi głęboko w ściankę bloczka, a nie zatrzymuje się na warstwie powierzchniowej, która po tynkowaniu bywa osłabiona.

Drewno i płyty OSB to przypadek szczególny, bo tu nie ma w ogóle strefy rozporowej. Kołek do styropianu do drewna to po prostu wkręt z łbem talerzowym o średnicy 60 mm, wkręcany przez styropian w słupkę ramy lub w płytę poszycia. Wymagana głębokość wkręcenia w drewno nośne wynosi minimum 30 mm, a przy OSB 18 mm z poszyciem 25 mm. Brak rozporu oznacza, że nośność zależy od gęstości i wilgotności drewna, a te zmieniają się sezonowo, dlatego w domach szkieletowych lepiej używać wkrętów ze stali nierdzewnej lub ocynkowanej ogniowo.

Tworzywo, metal, wkręcany czy teleskopowy który typ kołka wytrzyma najdłużej

Na rynku funkcjonują cztery główne typy kołków do styropianu i każdy z nich ma ściśle określony scenariusz użycia. Mylenie ich ze sobą to najczęstsza przyczyna reklamacji, a zarazem najłatwiejszy błąd do uniknięcia, gdy rozumie się, jak działa każdy z mechanizmów.

Kołki wkręcane do styropianu to osobna kategoria, w której cały element jest jednocześnie łącznikiem i wkrętem. Sprawdzają się wszędzie tam, gdzie tradycyjny kołek z trzpieniem rozporowym mógłby rozsadzić kruche podłoże. Na ścianie z porothermu grubość kołka wkręcanego dobiera się do średnicy wiertła (8 lub 10 mm), a głębokość wkręcenia wynosi minimum 50 mm, czyli tyle, ile sięga co najmniej dwóch ścianek pustaka.

Kołki teleskopowe do styropianu bywają mylone ze zwykłymi długimi łącznikami, a ich istotą jest sprężyste oddzielenie talerzyka od trzpienia. Ten typ stosuje się w dachach płaskich, tarasach i podłogach na gruncie, gdzie izolacja jest ściskana. Na elewacji pionowej, gdzie izolacja nie pracuje pod naciskiem, teleskop nie daje żadnej dodatkowej wartości, a jedynie podnosi koszt.

Przy styropianie grafitowym λ = 0,031 W/(m·K) (o 20-25% lepszym niż biały EPS) wybór łącznika ma drugie dno: każdy mostek termiczny oznac proporcjonalnie większą stratę. Dlatego na elewacjach z grafitowego EPS-a zaleca się łączniki z trzpieniem plastikowym PA6 GF30, które mają λ zbliżone do izolacji i nie tworzą widocznych punktowych przebarwień na tynku w okresie zimowym. Występowanie „gwiazdek" na elewacji, czyli lokalnych ciemnych punktów o średnicy talerzyka, to klasyczny objaw zbyt dużej liczby metalowych łączników w polu środkowym.

Ile kołków na m² styropianu i jak je rozmieścić schemat T i W

Norma PN-EN 1991-1-4 (Eurokod 1, oddziaływanie wiatru) w połączeniu z ETAG 014 definiuje minimalną liczbę łączników na metr kwadratowy, ale w praktyce stosuje się wartości z tabeli producenta systemu ociepleń. Średnia dla strefy środkowej elewacji budynku do 11 m wysokości wynosi 4-6 szt./m², a dla strefy brzegowej (narożniki, pas o szerokości 1 m od krawędzi) rośnie do 8-10 szt./m². W domu 150 m² o powierzchni elewacji netto około 220 m² to łącznie od 1100 do 1600 kołków, a w strefie brzegowej nawet 18% powierzchni może wymagać podwyższonej gęstości.

Schemat rozmieszczenia T to ustawienie trzech kołków na płytę w jednym rzędzie i jednego w środku drugiego rzędu, przesunięte w stosunku do osi płyty. Najczęściej stosowany na elewacjach niskich budynków, gdzie wiatr działa prostopadle do ściany z umiarkowaną siłą. Schemat W to pięć kołków na płytę, rozmieszczonych w narożnikach i w środku, dający większe rozstawienie sił i lepsze przeniesienie sił ssących w narożnikach budynku. W strefie brzegowej zawsze schemat W, niezależnie od wysokości.

Dom jednorodzinny o powierzchni ścian zewnętrznych netto 220 m² przy strefie brzegowej 18% (około 40 m²) i środkowej 82% (180 m²) wymaga: 180 m² × 5 szt./m² + 40 m² × 9 szt./m² = 900 + 360 = 1260 kołków. Przy cenie 110 zł za 100 sztuk kołków metalowych to 1390 zł, a przy kołkach plastikowych 50 zł za 100 sztuk około 630 zł. Różnica 760 zł w skali całego domu to 2-5% kosztu ocieplenia, a decyduje o 20-letniej trwałości elewacji.

Rozmieszczenie kołków na płycie styropianowej musi uwzględniać strefy klejenia. Kołek osadzony w miejscu, gdzie nie ma kleju, przenosi 100% obciążenia na podłoże, ale w miejscu bez kleju styropian ugina się pod talerzykiem i po kilku latach pojawia się trwałe wgłębienie widoczne na tynku. Zasada jest prosta: kołek powinien wchodzić przez styropian tam, gdzie pod spodem jest warstwa kleju, czyli wzdłuż obwodu płyty (metoda obwodowo-punktowa) lub w pasmach kleju (metoda pasmowa).

Długość kołka do styropianu kalkulator i tabela dla grubości 10, 15 i 20 cm

Długość kołka to suma trzech składowych: grubości styropianu, grubości warstwy klejowej (zwykle 5-10 mm) i wymaganej głębokości zakotwienia w podłożu. Wzór uproszczony wygląda następująco: L = t_styropianu + 10 mm (klej) + głębokość_zakotwienia. Przy grubości styropianu 15 cm i podłożu betonowym daje to 150 + 10 + 30 = 190 mm, czyli kołek 195 mm lub 200 mm. Warto dobierać długość z naddatkiem 5-10 mm, bo wiercenie prostopadłe do ściany bywa w praktyce lekko ukośne.

Kołki do styropianu 10 cm to najczęstszy wybór przy termomodernizacji starszych budynków, gdzie poprzednia warstwa docieplenia miała 5 cm lub nie było jej wcale. W takiej sytuacji kluczowe jest sprawdzenie nośności starego tynku, bo kołek musi przejść przez tynk i zakotwić się w nośnym murze, a nie w warstwie wapiennej, która odspaja się płatami. Kołki do styropianu 15 cm są standardem w nowym budownictwie, spełniającym wymagania WT 2021 dla ścian zewnętrznych. Kołki do styropianu 20 cm to domena domów pasywnych i budynków energooszczędnych, gdzie λ izolacji musi być bardzo niskie.

Przy styropianie grafitowym dochodzi jeszcze jedna zmienna: grubość warstwy zbrojącej (klej + siatka) wynosi zwykle 5-6 mm zamiast standardowych 3-4 mm, bo grafitowy EPS tnie się łatwiej i wymaga grubszej ochrony. To przesuwa wzór o 2 mm, ale w praktyce zaokrągla się w górę, więc nie zmienia długości kołka.

Montaż kołków w styropianie krok po kroku bez najczęstszych błędów

Montaż zaczyna się po pełnym związaniu kleju, czyli po 24-48 godzinach w temperaturze powyżej +5 °C i wilgotności poniżej 70%. Próba kołkowania w świeżym kleju powoduje przesunięcie płyty i powstanie nierównej fugi między płytami, która będzie widoczna na tynku jako cień. Czas osadzania kołka wklejonego w tynk to z kolei 7 dni, a pełne obciążenie wiatrem dopiero po 28 dniach, kiedy system ETICS osiąga deklarowaną wytrzymałość.

Krok 1: Wywierć otwór wiertłem o średnicy równej średnicy trzpienia (najczęściej 8 lub 10 mm). W betonie i cegle pełnej użyj wiertła z udarem, w porothermie i AAC wyłącznie bez udaru. Głębokość otworu powinna być o 10-15 mm większa niż długość strefy rozporowej, żeby kurz nie blokował wejścia kołka. Przy kołku 200 mm ze strefą 50 mm otwór ma 65 mm głębokości w podłożu, czyli razem ze styropianem 265 mm. Wiercenie prostopadłe do ściany, nie do sufitu, bo łatwiej stracić pion przy długim wiertle.

Krok 2: Oczyść otwór. Pompka ręczna, szczotka okrągła, ponownie pompka. Trzy ruchy wystarczą. Kurz w otworze to najczęstsza przyczyna „wysuwających się" kołków, które po pierwszym sezonie zaczynają odstawać od ściany. W budynku 150 m² ta czynność zajmuje około dwóch godzin i oszczędza tygodnia reklamacji.

Krok 3: Włóż tuleję kołka do oporu, talerzykiem do zewnątrz. Jeśli kołek wchodzi zbyt luźno, prawdopodobnie otwór jest za szeroki (wiertło 10 mm zamiast 8 mm dla kołka 8 mm) albo podłoże jest zbyt kruche. Kołek wkręcany wymaga wkrętarki z momentem obrotowym ustawionym na sprzęgło poślizgowe, żeby nie wkręcić go za głęboko.

Krok 4: Wbij lub wkręć trzpień. W kołkach z trzpieniem plastikowym młotek gumowy i kilka uderzeń do momentu, gdy główka trzpienia zrówna się z talerzykiem. W kołkach z trzpieniem metalowym wkrętarka z bitem TX30 lub TX40, aż główka zagłębi się 1-2 mm poniżej powierzchni talerzyka. W kołkach wkręcanych całość wkręca się powoli na niskich obrotach, aż talerzyk dociśnie styropian do podłoża, ale bez wgniatania.

Krok 5: Sprawdź poprawność osadzenia. Talerzyk nie może wystawać ponad powierzchnię styropianu, bo będzie widoczny na tynku jako „krosta", a woda będzie się gromadzić w zagłębieniu przy krawędzi talerzyka i zamarzać zimą. Kołek nie może też być wciśnięty głębiej niż 2-3 mm, bo talerzyk traci funkcję dociskową i pojawia się „efekt guzika" w elewacji.

Siedem najczęstszych błędów, które skracają żywotność ocieplenia

Pierwszy błąd to kołkowanie przed związaniem kleju. Świeży klej (do 24 h) ma jeszcze pełzanie i każde uderzenie młotkiem przesuwa płytę o 1-2 mm. Efekt widoczny dopiero po tynkowaniu jako nierówna linia styku między płytami.

Drugi to brak czyszczenia otworu. Kurz obniża nośność kołka o 20-30%, a po silnym wietrze (np. w strefie brzegowej) kołek zaczyna się wysuwać, tworząc wypukłość widoczną na tynku. W ciągu pięciu lat wypukłość zmienia się w pęknięcie i most termiczny.

Trzeci to dobór kołka do grubości styropianu „na oko". Kołek o 10 mm za krótki wchodzi w podłoże na 20 mm zamiast 30 mm i w betonie zwykłym nie trzyma deklarowanej nośności. Pomiar ściany po ociepleniu jest trudny i zawsze niedokładny, więc pomiar przed klejeniem jest jedyną wiarygodną metodą.

Czwarty to używanie kołków plastikowych na elewacjach grafitowych bez osłony przed słońcem. Temperatura ciemnego styropianu latem sięga +70 °C, a w szczycie nawet +80 °C, co zbliża polipropylen do granicy mięknienia. Trzpień PP traci 15-20% siły docisku, a to po kilku sezonach oznacza odstające talerzyki.

Piąty to montaż kołka w miejscu, gdzie pod spodem nie ma kleju. Tradycyjna metoda obwodowo-punktowa pozostawia środek płyty wolny od kleju, więc kołek trafiający dokładnie w środek wciska płytę w pustkę. Po kilku latach ugięcia powstaje „klawisz" w elewacji.

Szósty to pomijanie strefy brzegowej. W narożnikach budynku siła ssąca wiatru jest o 60-80% większa niż w strefie środkowej, a schemat T zamiast W w tej części elewacji oznacza mniejszą liczbę kołków w miejscu, gdzie powinno być ich najwięcej.

Siódmy to rezygnacja z kołkowania w ogóle. Tani system ETICS bez łączników mechanicznych działa przez kilka lat na ścianach osłoniętych i niskich budynkach, ale przy silnym wietrze lub nierównym klejeniu płyty zaczynają się odspajać po pierwszej zimie. Pytanie „czy mogę nie kołkować?" pojawia się często, a odpowiedź brzmi: tylko na ścianach niewidocznych, osłoniętych, przy styropianie do 8 cm i budynku do 6 m wysokości, zawsze po konsultacji z projektantem.

Norma, kalkulator i pełny system ETICS kołek w szerszym kontekście

Łącznik mechaniczny jest tylko jednym z elementów systemu ETICS (External Thermal Insulation Composite System). Norma PN-EN 13499 opisuje komponenty, a ETAG 014 (od 2018 roku EAD 330196-00-0604) klasyfikuje łączniki w kategorie użytkowe A, B, C, D wedługnośności w konkretnych podłożach. Kategoria A to beton zwykły, B to cegła pełna, C to pustaki ceramiczne i beton komórkowy, D to beton lekki. Na opakowaniu kołka zawsze powinien być kod kategorii, a karta techniczna zawiera nośności w każdej z nich.

Wzór uproszczony na liczbę kołków na m²: n = (F_w × γ_F) / (R_k × γ_M), gdzie F_w to obliczeniowa siła ssąca wiatru w danej strefie, R_k to nośność charakterystyczna kołka w danym podłożu, γ_F to współczynnik obciążenia (1,5), a γ_M to współczynnik materiałowy (zwykle 2,0). Dla domu 150 m² w strefie wiatrowej I (Polska centralna) i wysokości 8 m F_w wynosi około 0,7 kN/m² w strefie środkowej i 1,2 kN/m² w strefie brzegowej. Przy R_k = 0,5 kN dla kołka plastikowego w betonie daje to n = 4,2 szt./m² w środku i 7,2 szt./m² w narożnikach, co potwierdza dane tabelaryczne.

Pełny koszt ocieplenia domu 150 m² (styropian 15 cm, tynk silikonowy, system premium) to około 35 000-45 000 zł. Kołki przy gęstości 6 szt./m² i cenie 70 zł/100 szt. to 1260 sztuk i 880 zł, czyli 2,0-2,5% kosztu. Różnica między kołkami plastikowymi a metalowymi w skali całej elewacji to około 800 zł, czyli mniej niż 2% budżetu, a wpływa na trwałość, która w skrajnym przypadku oznacza różnicę między 15 a 25 lat bez reklamacji.

Decyzja o wyborze łącznika powinna być podjęta na etapie projektu ocieplenia, a nie w składzie budowlanym, gdy ekipa czeka na dostawę. Każdy producent systemu ETICS publikuje tabelę doboru kołków, w której uwzględnia własne talerzyki, własne siatki i własne kleje. Mieszanie komponentów różnych systemów (np. kołki jednego producenta, klej drugiego, siatka trzeciego) oznacza utratę gwarancji systemowej, a ta w przypadku poważnych reklamacji bywa jedynym dokumentem pozwalającym domagać się naprawy.

Wybór wkrętarki ma znaczenie praktyczne. Wkrętarka akumulatorowa z momentem 20-40 Nm i sprzęgłem poślizgowym pozwala dokręcić trzpień metalowy bez jego zerwania i bez wkręcenia zbyt głęboko. Młotek udarowy przy montażu kołków w styropianie to błąd, bo energia udaru przenosi się na płytę i ją odspaja. Nawet wkręcanie kołków wkręcanych na najwyższym biegu powoduje przegrzewanie strefy pod styropianem i lokalne mięknienie kleju.

Checklista przed zakupem kołków do styropianu

Pięć punktów, które warto odhaczyć przed złożeniem zamówienia, a które w 90% przypadków decydują, czy elewacja przetrwa 20 lat bez reklamacji, czy będzie wymagała naprawy po pierwszej silnej wichurze.

• Zmierz podłoże w trzech miejscach ściany i zanotuj typ (beton, porotherm, AAC, drewno). Od tego zależy kategoria ETAG i typ kołka.
• Zmierz grubość styropianu w co najmniej pięciu punktach, dodaj 10 mm na klej i określ minimalną długość kołka z naddatkiem 10 mm.
• Określ strefę brzegową (1 m od każdej krawędzi narożnika, około 15-20% powierzchni elewacji) i zaplanuj dla niej podwyższoną gęstość kołkowania.
• Wybierz łącznik z trzpieniem metalowym lub PA6 GF30 przy styropianie grafitowym i na elewacjach powyżej 11 m wysokości.
• Sprawdź, czy karta techniczna kołka zawiera nośności w kategorii A, B, C, D oraz numer EAD/ETA zgodny z systemem ETICS, który stosujesz.

Kołki do mocowania w styropianie to element, na którym nie warto oszczędzać kosztem jakości, ale też nie warto przepłacać za marketingowe dodatki. Decyzja powinna opierać się na trzech twardych danych: typie podłoża, grubości izolacji i strefie wiatrowej budynku. Reszta, łącznie z marką producenta, jest kwestią drugorzędną wobec poprawnego montażu. Wybór kołka do styropianu to inżynierska kalkulacja, nie wybór koloru tynku, dlatego warto poświęcić jej godzinę przed zakupem.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1, oddziaływanie wiatru), PN-EN 13499 (złożone systemy izolacji cieplnej z wyprawami tynkarskimi), ETAG 014 / EAD 330196-00-0604 (łączniki do mocowania systemów ETICS), Warunki techniczne WT 2021 (Dziennik Ustaw 2022 poz. 1225), karty techniczne producentów systemów ociepleń dostępne na stronach internetowych: itb.pl, etag.eota.eu, snfoc.eu.
