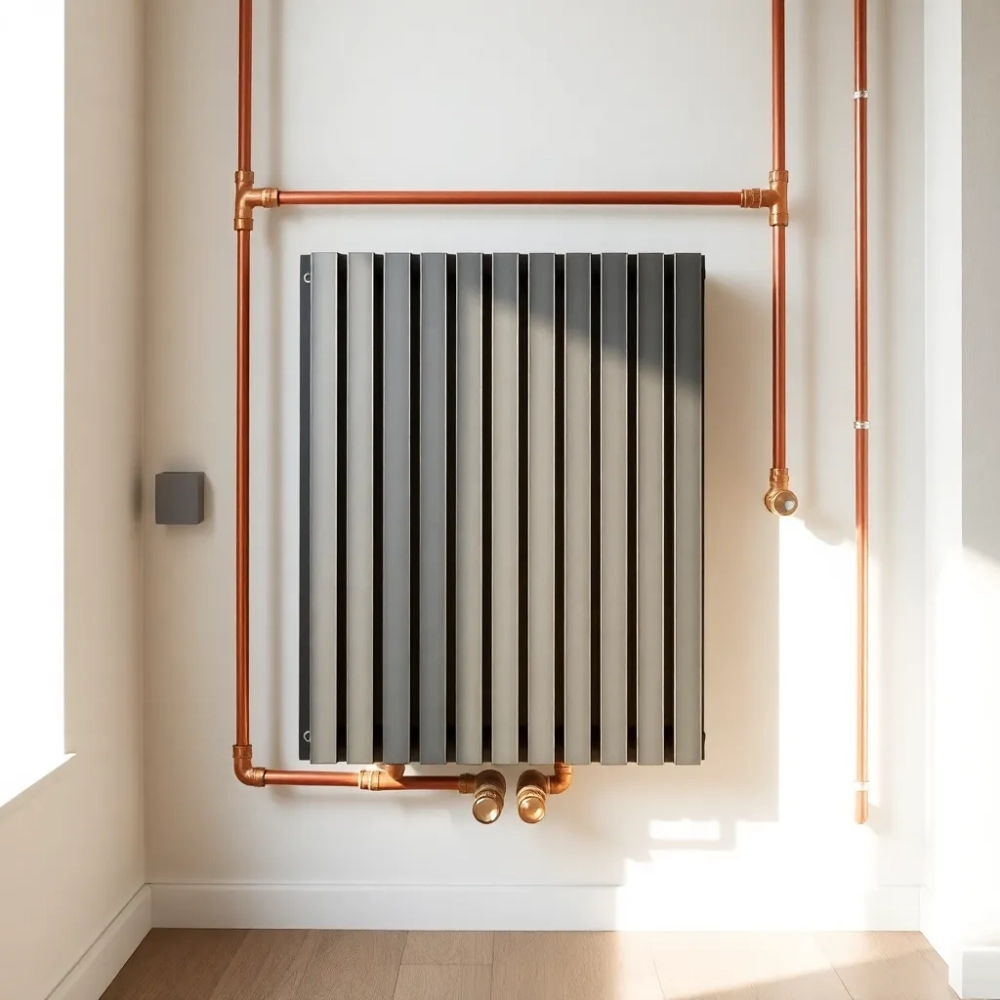

Jakie grzejniki do ogrzewania grawitacyjnego wybrać?

Brak pompy obiegowej oznacza jedno: grawitacja musi dźwigać całą pracę instalacji, a to wymaga grzejników o dużej pojemności wodnej, sporym zapasze masy i niskim oporze hydraulicznym. W tym tekście znajdziesz konkretne typy, wymiary, wzory doboru mocy, średnice rur i listę wpadek, przez które w domach bez pompy jeden pokój bywa zimny mimo rozgrzanego kotła.

• Grzejniki żeliwne, stalowe czy aluminiowe w grawitacji
• Moc grzejnika i pojemność wodna w systemie bez pompy
• Montaż i średnice rur w instalacji grawitacyjnej
• Najczęstsze błędy przy doborze grzejników do grawitacji

Grzejniki żeliwne, stalowe czy aluminiowe w grawitacji

Najważniejszy parametr w układzie bez pompy to nie moc z katalogu, lecz wewnętrzna objętość wody i przekrój kanałów przepływowych. Cyrkulacja naturalna rodzi się z różnicy gęstości zimnej i gorącej wody, a ta różnica daje ciśnienie rzędu 10-20 Pa na metr wysokości słupa. Grzejnik z wąskimi kanałami dławi ten przepływ natychmiast, niezależnie od temperatury wody w zasilaniu.

Żeliwo wciąż króluje w takich instalacjach. Żeberko o wymiarach 600 × 800 mm mieści od 1,6 do 2,2 litra wody, a cały człon waży 7-9 kg, co daje mu bezwładność cieplną potrzebną do łagodzenia wahań pracy kotła. Woda w żeliwie stygnie powoli, więc nawet po wygaśnięciu palnika pokój oddaje ciepło przez 40-60 minut. W starszych blokach i domach z lat 70. widać to wyraźnie: grzejnik żeliwny rano bywa ciepły, choć kocioł nie pracował od północy.

Stalowe panele C22 i C33 sprawdzają się pod warunkiem, że woda w instalacji jest miękka, a średnice przyłączy nie mniejsze niż ¾ cala. Model C22 (dwa rzędy płyt z konwektorem) ma pojemność od 3,3 do 6,6 l przy mocy 700-1500 W dla typowego rozmiaru 600 × 1000 mm. Cieszy niską ceną i wagą 18-25 kg, lecz traci bezwładność: po wyłączeniu kotła oddaje ciepło nie dłużej niż 15 minut. W grawitacji to wada, bo każdy cykl rozpalania studzi pokój szybciej.

Aluminium ma opory hydrauliczne 2-3 razy wyższe od żeliwa przy tej samej średnicy nominalnej, a przy twardej wodzie (powyżej 7 mval/l) koroduje od wewnątrz przez 6-10 sezonów. Poza tym jego kanały bywają tak wąskie, że osad z rdzy albo kamień zamyka je w ciągu trzech zim. Stosować tylko w instalacjach z miękką wodą i koniecznie z filtrem siatkowym na powrocie.

Kiedy żeliwo nie pasuje? W łazienkach, gdzie liczy się estetyka i szybkość nagrzewania, lepsza będzie drabinka stalowa C22 o rozstawie ¾ cala, pod warunkiem że obieg prowadzony jest pionem z rury 1 cal. Kiedy aluminium odpada? Przy twardej wodzie i braku uzdatniania. Po dwóch-trzech sezonach kanały zarastają i grzejnik grzeje tylko przy samym zasilaniu.

Moc grzejnika i pojemność wodna w systemie bez pompy

Podstawowy wzór na zapotrzebowanie cieplne pomieszczenia to Q = V × ΔT × 0,34 W, gdzie V oznacza kubaturę w metrach sześciennych, a ΔT różnicę temperatur wewnątrz i na zewnątrz (zwykle 46-52 K dla polskich zim). Do wyniku dodaje się 10-20% zapasu na słabą izolację, nieszczelne okna i mostki termiczne w narożnikach.

Dla pokoju o powierzchni 20 m² i wysokości 2,7 m (kubatura 54 m³) przy ΔT = 50 K wychodzi 54 × 50 × 0,34 = 918 W. Po dodaniu 15% zapasu na starsze okno i ścianę szczytową zyskasz 1055 W. W praktyce przyjmij 1100-1200 W, bo takie zaokrąglenie uwzględnia też start kotła z zimna. Żeberko żeliwne o mocy 120 W wymagałoby więc dziewięciu-dziesięciu członów, panel C22 załatwi sprawę jedną sztuką 600 × 1200 mm.

Pojemność wodna ma znaczenie nie mniejsze niż moc chwilowa. Instalacja grawitacyjna lubi dużo wody, bo większa masa termiczna łagodzi skoki temperatury i ułatwia naturalny obieg. Jeden panel C22 o pojemności 6 litrów odpowiada trzem żeberkom żeliwnym pod względem zapasu ciepła, ale zajmuje mniej miejsca na ścianie. Jeśli planujesz montaż pięciu-sześciu grzejników, sprawdź, czy łączna pojemność przekracza 30 litrów. Poniżej tej granicy kocioł reaguje zbyt nerwowo na każde otwarcie okna.

Montaż i średnice rur w instalacji grawitacyjnej

Średnice rur decydują o tym, czy grawitacja w ogóle ruszy. Zasada jest prosta: im wyższy budynek i im dłuższy obieg, tym grubsza rura. Dla domu piętrowego z kotłem w piwnicy minimalna średnica pionu zasilającego to 1 cal (DN 25), a rozprowadzenie do grzejników co najmniej ¾ cala (DN 20). Próba zaoszczędzenia na rurach ½ cala kończy się zimnymi grzejnikami na piętrze, mimo że na parterze wszystko grzeje prawidłowo.

Spadek rur ma wynosić 1-2 cm na metr bieżący. Przy mniejszym spadku woda płynie zbyt wolno i zamiast krążyć, zatrzymuje się w najwyższym punkcie. Ostre kolana 90° zastąp łagodnymi łukami albo dwoma kolanami 45° grawitacja nie znosi gwałtownych zmian kierunku, bo każda turbulencja kradnie cenne paskale ciśnienia.

Kocioł (piwnica)
   |
   | rura 1" (pion zasilający)
   |
   +--- grzejnik parteru (¾", zasilanie boczne)
   |
   | rura 1"
   |
   +--- grzejnik piętra (¾", zasilanie boczne)
   |
   v
powrót 1" do kotła (spadek 1,5 cm/m)

Montaż samych grzejników wymaga zachowania kilku centymetrów wolnej przestrzeni. Od podłogi 10-15 cm, od ściany 5 cm, od parapetu 10 cm. Te odstępy nie są kaprysem producenta, lecz warunkiem poprawnej konwekcji: zimne powietrze musi swobodnie wpływać od dołu, a ciepłe uchodzić górą. Zasłonięcie grzejnika grubą zasłonką albo wstawienie go we wnękę zabiera 20-30% mocy grzewczej.

Najczęstsze błędy przy doborze grzejników do grawitacji

Za mała średnica rur to grzech numer jeden. Inwestor kładzie ½ cala, bo taka rura kosztuje mniej, a hydraulik mówi, że „jakoś to będzie". Efekt? Cyrkulacja staje, kocioł gotuje się w krótkich cyklach, grzejniki na piętrze ledwo ciepłe. Rura ¾ cala kosztuje o 15-20 złotych za metr więcej niż ½ cala, ale różnica w pracy instalacji jest kolosalna.

Brak odpowietrznika na najwyższym punkcie instalacji sprawia, że grawitacja nie rusza, bo pęcherz powietrza blokuje słup wody. Wystarczy jeden automatyczny odpowietrznik na każde piętro oraz ręczny zaworek przy każdym grzejniku. Bez nich instalacja „łapie” powietrze co kilka tygodni i wymaga ręcznego odpowietrzania, które laik rzadko robi poprawnie.

Grzejnik aluminiowy w instalacji z twardą wodą to proszenie się o kłopoty. Aluminium wchodzi w reakcję z wodorowęglanami przy pH powyżej 8 i w ciągu 5-7 sezonów pokrywa się od wewnątrz białym nalotem. Kanały zwężają się, opór rośnie, przepływ spada. Wymiana takiego grzejnika po dekadzie jest niemal pewna.

Brak spadku rur albo jego odwrócenie (rura „pod górę" w kierunku powrotu) to klasyka polskich realizacji. Cyrkulacja naturalna wymaga, by gorąca woda miała wyraźną drogę w górę, a chłodna w dół. Każde 10 cm błędu w spadku to kilka procent utraconej wydajności obiegu.

Montaż zaworu różnicowego przy wymianie kotła to częsty błąd modernizacyjny. Nowy kocioł kondensacyjny współpracuje z pompą wewnętrzną i zaworem różnicowym, który utrzymuje stałe ciśnienie w obiegu. Po podłączeniu do starego układu grawitacyjnego zawór odcina naturalny przepływ i grzejniki stygną w ciągu godziny. Modernizacja powinna obejmować albo pełne przejście na pompę, albo rezygnację z zaworu i pozostanie przy starej logice instalacji.

Ostatnia klasyczna wpadka to brak płukania instalacji po montażu. Nowe rury stalowe zostawiają w wodzie opiłki, które po pierwszym sezonie osiadają w najwęższych miejscach, czyli w grzejnikach aluminiowych i zaworach termostatycznych. Płukanie wodą z dodatkiem środka odrdzewiającego przez 2-3 godziny, a potem czystą wodą, powinno być obowiązkowym punktem odbioru.

Modernizacja układu grawitacyjnego na pompowy to decyzja, która zmienia wszystko. Średnice rur można zmniejszyć do ½ cala, grzejniki aluminiowe zaczynają działać prawidłowo, a kocioł pracuje w niższej temperaturze zasilania. Koszt takiej zmiany w domu 120 m² to 8-14 tysięcy złotych za robociznę i materiały. Jeśli izolacja budynku jest dobra, modernizacja zwraca się w 4-6 sezonach niższymi rachunkami za paliwo.

Normy, do których warto się odwołać przy doborze i montażu, to PN-EN 442 (grzejniki i konwektory), PN-EN 12831 (obliczanie zapotrzebowania na ciepło) oraz PN-92/B-01706 (instalacje ogrzewcze). Więcej szczegółów w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w bazie ITB (itb.pl).
