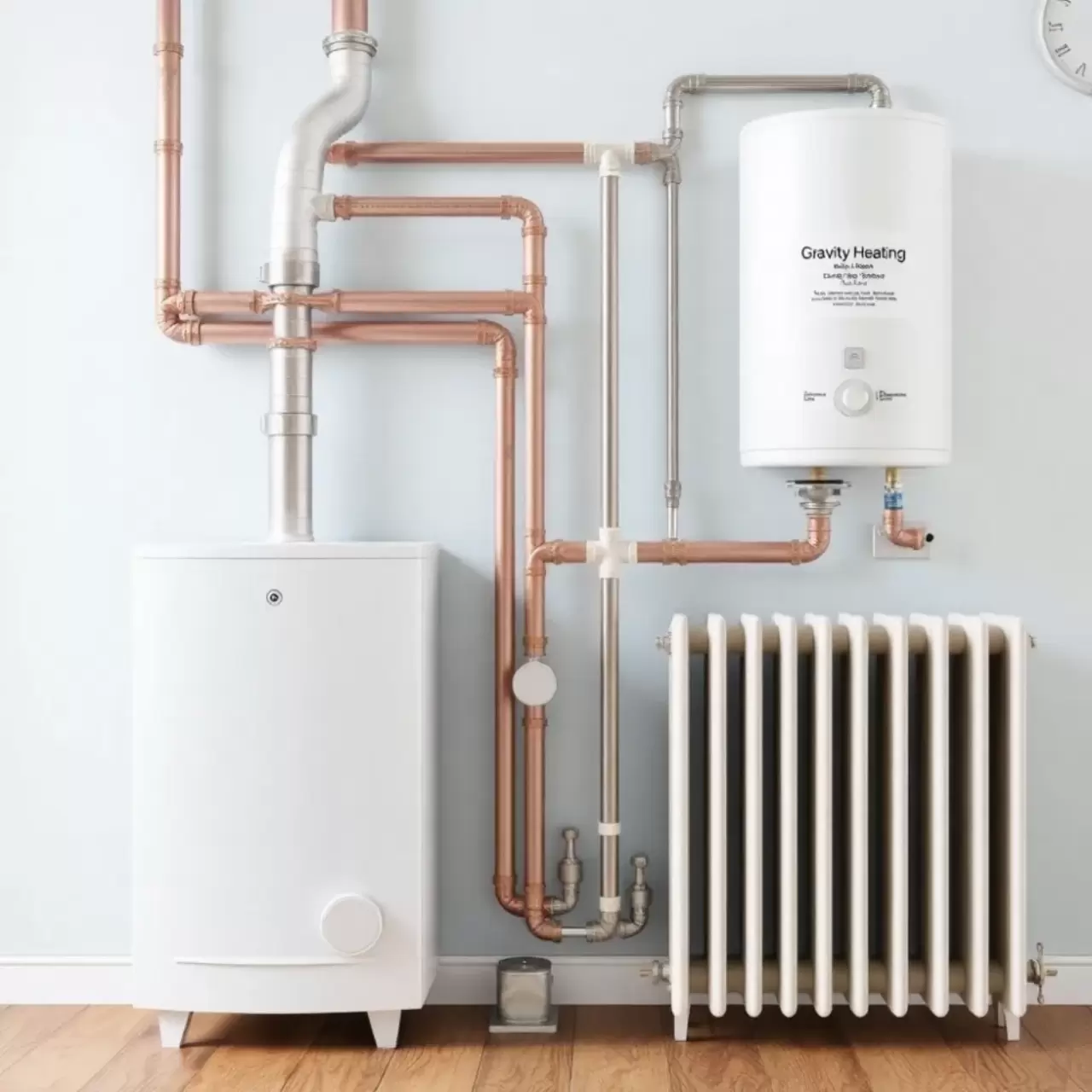

Jak zrobić centralne ogrzewanie grawitacyjne i zapomnieć o pompie

Masz przed sobą konkretny dom, konkretną kwotę na remont i cichą nadzieję, że instalacja grzewcza zrobi się raz, a porządnie, bez udziału skomplikowanej automatyki. Centralne ogrzewanie grawitacyjne bywa tu odpowiedzią, działa na fizyce, nie na prądzie, a jego budowa nie wymaga ani programatora, ani pompy obiegowej. Problem w tym, że większość poradników uczy schematu, a rzadko tłumaczy, dlaczego jedna rura ma mieć dwa cale, a inna półtora, czemu wysokość kotłowni nad podłogą salonu decyduje o wszystkim i kiedy grawitacja po prostu przegra z dwadzieścia metrów kwadratowych podłogówki. Ten tekst idzie głębiej: pokazuje mechanizm naturalnego obiegu, konkretne średnice, realne moce grzejników i uczciwe porównanie z wariantem pompowym.

• Schemat instalacji grawitacyjnej krok po kroku
• Jakie średnice rur do grawitacyjnego obiegu wody
• Dobór kotła i grzejników do ogrzewania grawitacyjnego
• Grawitacja czy pompa, co lepiej działa w domu

Schemat instalacji grawitacyjnej krok po kroku

Grawitacja w wodzie to nic innego jak różnica gęstości między gorącą a zimną cieczą. Rozgrzany płyn traci masę, unosi się ku górze, a schłodzony opada w dół, zastępując go w kotle, i tak w kółko, bez udziału pompy. Cały trik polega więc na tym, by nic nie blokowało tego naturalnego przepływu i by siła napędowa była wystarczająca.

Instalacja zaczyna się od kotłowni ulokowanej najniżej w budynku, najczęściej w piwnicy lub na parterze, pod skrzydłem, które chcesz ogrzewać. Kocioł stoi na fundamencie około 20-30 cm nad posadzką, a wychodząca z niego pionowa rura, tzw. stojak główny, biegnie prosto na poddasze lub strych. To górny punkt obiegu i zarazem najgorętszy fragment instalacji.

Na szczycie stojaka montuje się naczynie wzbiorcze otwarte, zwykle stalowy zbiornik o pojemności 8-12 litrów na każdy 1 kW mocy kotła. Brak ciśnienia w instalacji? Tak, i to świadomie, bo zamknięte naczynie wzbiorcze wymagałoby zaworu bezpieczeństwa i odpowietrzenia, a tutaj powietrze samo ucieka górą. Minus? Woda paruje, więc trzeba ją raz na kilka tygodni uzupełnić.

Ze stojaka, tuż pod naczyniem, odchodzą gałązki do poszczególnych grzejników, najlepiej po jednej na piętro, żeby zimna woda mogła spływać krótszą drogą. Między stojakiem a grzejnikiem montuje się zawór termostatyczny lub ręczny, a za grzejnikiem powrotną rurę prowadzoną ukośnie w dół, ku kotłowi. Rury wracają osobnym kanałem lub obok siebie, kluczowe, by nie biegły równolegle w jednej bruździe, bo wtedy gorąca i zimna wymieniają ciepło między sobą.

Najczęstszy błąd początkujących to brak zaworu różnicowego na obiegu. Bez niego grzejniki na piętrze grzeją mocniej niż te przy kotle, bo opór naturalny układu promuje krótsze pętle. Rozwiązaniem jest albo zróżnicowanie średnic (dłuższa trasa = grubsza rura), albo wstawienie zaworu, który wymusza równomierny rozdział.

Jakie średnice rur do grawitacyjnego obiegu wody

Średnica rury to nie kwestia widzimisię, tylko matematyki przepływu. Grawitacja daje ciśnienie rzędu 100-200 Pa na metr wysokości, dziesięć razy mniej niż pompa. Żeby przepchnąć tę samą ilość wody, potrzebujesz rur o większym przekroju, bo opór rośnie z kwadratem prędkości.

Stojak główny, czyli pionowa rura od kotła do naczynia wzbiorczego, powinien mieć co najmniej DN 32 (1 1/4"), a przy kotłach powyżej 25 kW, DN 40 (1 1/2"). To absolutne minimum, bo przy mniejszej średnicy opór hydrauliczny tak bardzo spowalnia przepływ, że grzejniki na piętrze ledwo ciepłe. Wielu instalatorów schodzi nawet do DN 50, gdy dom ma więcej niż dwie kondygnacje.

Gałązki do grzejników dobiera się proporcjonalnie do ich mocy. Standardowy człon żeliwny starego typu oddaje około 100-150 W, panelowy grzejnik 600x1000 mm to 800-1000 W, a płytowy 80-watowy na metr kwadratowy salonu pobiera więcej niż jedenasty grzejnik w sypialni. W praktyce: do grzejnika o mocy do 1,5 kW wystarczy DN 20 (3/4"), do mocniejszych, DN 25 (1"), a przy piecach węglowych o mocy powyżej 30 kW, powrót od każdego obwodu DN 25 i wspólny kolektor DN 40.

Norma PN-EN 12828, regulująca instalacje grzewcze w budynkach, wymaga, by prędkość przepływu w rurach nie przekraczała 1,0 m/s w instalacjach grawitacyjnych. Powyżej tej wartości szumy hydrauliczne stają się uciążliwe, a opory rosną tak szybko, że naturalna siła napędowa nie wystarcza. Przy DN 20 i prędkości 0,8 m/s przepływasz około 90 litrów wody na godzinę, czyli dokładnie tyle, ile potrzebuje kaloryfer o mocy 1,4 kW przy ochłodzeniu wody o 15°C.

Pochylenie rur poziomych to kolejny filar poprawnego montażu. W kierunku zgodnym z przepływem wody, czyli od grzejnika do kotła dla powrotu, od kotła do grzejnika dla zasilania, stosuje się spadek 5-10 mm na metr bieżący. Bez tego pęcherzyki powietrza nie uciekają do góry, tylko zalegają w najwyższym punkcie gałęzi i blokują przepływ.

Dobór kotła i grzejników do ogrzewania grawitacyjnego

Kocioł do grawitacji musi spełniać trzy warunki: pracować przy niskim ciśnieniu wody (do 1,5 bara), utrzymywać stabilną temperaturę zasilania 70-85°C i dawać się regulować ręcznie, bo zawór termostatyczny przy kotle reaguje wolniej niż pompa. Najlepiej sprawdzają się kotły stałopalne na węgiel lub drewno, choć gazowe wiszące też wchodzą w grę, jeśli projekt instalacji uwzględnia ich minimalne ciśnienie robocze.

Moc kotła liczy się prosto, ale bywa zdradliwa. Stara szkoła mówi: 1 kW na 10 m² dobrze ocieplonego domu, 1,2 kW przy standardowym ociepleniu z lat 90. i 1,5 kW w starym budynku bez docieplenia. Do tego trzeba doliczyć 20% zapasu na największy mróz, gdy temperatura spada poniżej -20°C. Kotły o mocy poniżej 8 kW mają problem z utrzymaniem odpowiedniej różnicy temperatur między zasilaniem a powrotem, a powyżej 35 kW, zaczynają się kłopoty z naturalnym obiegiem przy domach jednorodzinnych.

Grzejniki dla grawitacji to temat osobny. Najgorsze: ogrzewanie podłogowe na niskiej temperaturze, bo 35°C wody nie daje różnicy gęstości wystarczającej do obiegu. Najlepsze: grzejniki żeliwne członowe lub płytowe stalowe o dużej powierzchni, które oddają 800-1500 W przy temperaturze wody 70°C. Każdy grzejnik powinien mieć zawór odcinający na zasilaniu i powrocie, ale bez zaworu termostatycznego z głowicą, on potrafi sam się dławić, gdy naturalnego ciśnienia brakuje.

*Aluminiowe grzejniki działają w grawitacji, ale ich mała objętość wodna sprawia, że nagłe wychłodzenie wody trudno skompensować bez pompy. Sprawdzają się tam, gdzie dom ma jednocześnie małą bezwładność cieplną.

Przy współpracy z bojlerem ciepłej wody użytkowej sprawa wygląda inaczej. Bojler powinien być zasilany z obiegu priorytetowego, czyli przez zawór trójdrożny, który kieruje cały strumień wody najpierw do podgrzewania CWU, a dopiero potem do grzejników. Bez tego bojler ostygnie, a kaloryfery będą ciągnąć z niego ciepło wstecznie. Pojemność bojlera dobrać warto 200-300 litrów dla czteroosobowej rodziny, bo mniejszy nie nadąży przy naturalnym obiegu z opóźnionym dogrzewaniem.

Kiedy grawitacja nie wystarczy?

Ogrzewanie grawitacyjne ma swoje twarde granice. Przy domu powyżej 250 m² obieg staje się niestabilny, bo różnica temperatur między zasilaniem a powrotem spada poniżej 10°C, a to za mało, by wygenerować siłę ciągu pokonującą opory. Podobnie przy instalacjach z ponad 12 grzejnikami na jednym obiegu, za dużo rozgałęzień, za dużo strat.

Ogrzewanie podłogowe w systemie grawitacyjnym po prostu nie działa. Temperatura 30-40°C i brak wysokości podnoszenia to dwie rzeczy, które fizyka tego obiegu wyklucza. Jeśli ktoś obiecuje inaczej, kłamie albo liczy na ukrytą pompę. Dlatego nowoczesne domy z podłogówką muszą mieć układ pompowy, choćby minimalny, z pompą o mocy 25-50 W.

Grawitacja czy pompa, co lepiej działa w domu

Pompa daje ciśnienie 1500-3000 Pa, czyli dziesięć razy więcej niż grawitacja. Pozwala na rury o połowę mniejsze, otwiera podłogówkę i umożliwia precyzyjną regulację. Ale kosztuje prąd, hałasuje i, gdy padnie, stawia dom w sytuacji bez ogrzewania do czasu wymiany. Grawitacja kosztuje tylko tyle, ile wałkowe złomowe rury, nie boi się awarii sieci elektrycznej i wystarczy na 30-50 lat bez serwisu.

Decyzja sprowadza się do czterech pytań. Czy dom jest dobrze ocieplony? Czy potrzebujesz ogrzewania podłogowego? Czy zależy Ci na niskim koszcie eksploatacji? Czy masz dostęp do taniego paliwa stałego? Jeśli odpowiedź na trzy pierwsze brzmi "nie, nie, tak", grawitacja wygrywa. Jeśli "tak, tak, nie", potrzebujesz pompy.

W Polsce system grawitacyjny ma jeszcze jedną praktyczną zaletę: zgodnie z Prawem budowlanym Dz.U. 1994 nr 89 poz. 414 z późn. zm. nie wymaga projektu instalacji ani nadzoru kierownika budowy przy remoncie, jeśli nie zmienia się źródło ciepła. Wystarczy zgłoszenie robót budowlanych. Instalacja pompowa takiego uproszczenia nie ma, bo wymaga doboru automatyki, prób ciśnieniowych i protokołów odbioru.

Porównanie argumentów za każdym rozwiązaniem najlepiej widać obok siebie.

Realne koszty w przeliczeniu na metr kwadratowy

Ceny materiałów zmieniają się co kwartał, ale proporcje między rozwiązaniami pozostają stałe. Orientacyjne widełki z początku 2025 roku dla domu 140 m² z sześcioma grzejnikami, kotłem i rurami:

• Grawitacja (kocioł węglowy, rury stalowe, grzejniki żeliwne): 85-130 zł/m²
• Grawitacja (kocioł na drewno, rury miedziane, grzejniki płytowe): 140-200 zł/m²
• Pompa (kocioł gazowy kondensacyjny, rury PEX, grzejniki aluminiowe): 180-240 zł/m²
• Pompa (kocioł pelletowy, rury PEX, podłogówka w 70% powierzchni): 260-340 zł/m²

Grawitacja wypada taniej na starcie, ale gdy dom wymaga ocieplenia na poziomie 0,18 W/(m²K) i okien o współczynniku U poniżej 1,0 W/(m²K), koszt ogrzewania rośnie z każdym stopniem poniżej zera, który musi kocioł "dogonić". W dobrze ocieplonym domu przewaga grawitacji maleje, bo mniejsza moc kotła oznacza mniejsze zapotrzebowanie na obieg.

Co mówią normy

PN-EN 12828:2005 określa wymagania dla instalacji wodnych centralnego ogrzewania i dopuszcza obieg grawitacyjny wyłącznie przy spełnieniu warunku minimalnej różnicy wysokości między kotłem a grzejnikiem (minimum 0,7 m) i odpowiedniej średnicy rur. Norma PN-EN 14336:2005 wymaga, by każda instalacja przeszła próbę ciśnieniową 1,5 raza wyższym ciśnieniem niż robocze, w grawitacji to 2,25 bara, co oznacza konieczność okresowej kontroli złącz i zaworów.

Ponadto Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki, nakazuje, by instalacja grzewcza umożliwiała regulację temperatury w pomieszczeniach z dokładnością ±2°C. Grawitacja to potrafi, ale z opóźnieniem wynoszącym 40-60 minut na zmianę ustawienia zaworu.

Zasady montażu, o których się zapomina

Pierwsza: odpowietrzanie w najwyższym punkcie każdej gałęzi. Brak odpowietrznika powoduje gromadzenie się powietrza i stopniowe wychładzanie kaloryfera, objaw łatwy do zdiagnozowania, trudny do naprawy bez demontażu instalacji.

Druga: pochylenie rur poziomych 5-10 mm/m w kierunku przepływu. Bez tego pęcherzyki gazowe zatykają gałązki, a właściciel szuka przyczyny w kotle, podczas gdy prawdziwy winowajca siedzi w bruździe ściennej.

Trzecia: wysokość montażu kotła minimum 20 cm nad posadzką. Grawitacja potrzebuje każdego centymetra różnicy wysokości, a kocioł osadzony bezpośrednio na podłodze zabiera te 20 cm, których układ i tak ma niewiele.

Czwarta: izolacja stojaka głównego na całej długości. Bez niej traci się 5-8% energii cieplnej samego rurociągu, co przy kotle 20 kW oznacza 1-1,6 kW zmarnowanej mocy grzewczej.

Piąta: dostęp do naczynia wzbiorczego w celu kontroli poziomu wody. Zbiornik zamontowany na strychu za płytą kartonowo-gipsową to proszenie się o kłopoty w lutym, gdy woda wyparuje szybciej niż zwykle.

Centralne ogrzewanie grawitacyjne nie jest reliktem przeszłości, choćby dlatego, że w dobrze zaprojektowanym domu wciąż pracuje wydajnie i tanio. Warunek jest jeden: zrozumieć fizykę naturalnego obiegu, dobrać średnice zgodnie z mocą grzejników i nie mieszać go z rozwiązaniami niskotemperaturowymi. Wtedy przez dziesięciolecia wystarczy okresowo uzupełniać wodę i czyścić kocioł. Jeśli natomiast dom przekracza 250 m², ma podłogówkę lub wymaga szybkiej regulacji temperatury, uczciwiej dopłacić do pompy niż walczyć z fizyką.

Źródła danych: PN-EN 12828:2005 (systemy instalacji wodnych centralnego ogrzewania), PN-EN 14336:2005 (instalacje grzewcze w budynkach, instalacja i odbiór), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), dane cenowe z ogólnopolskich zestawień materiałów instalacyjnych aktualnych na początek 2025 roku.
