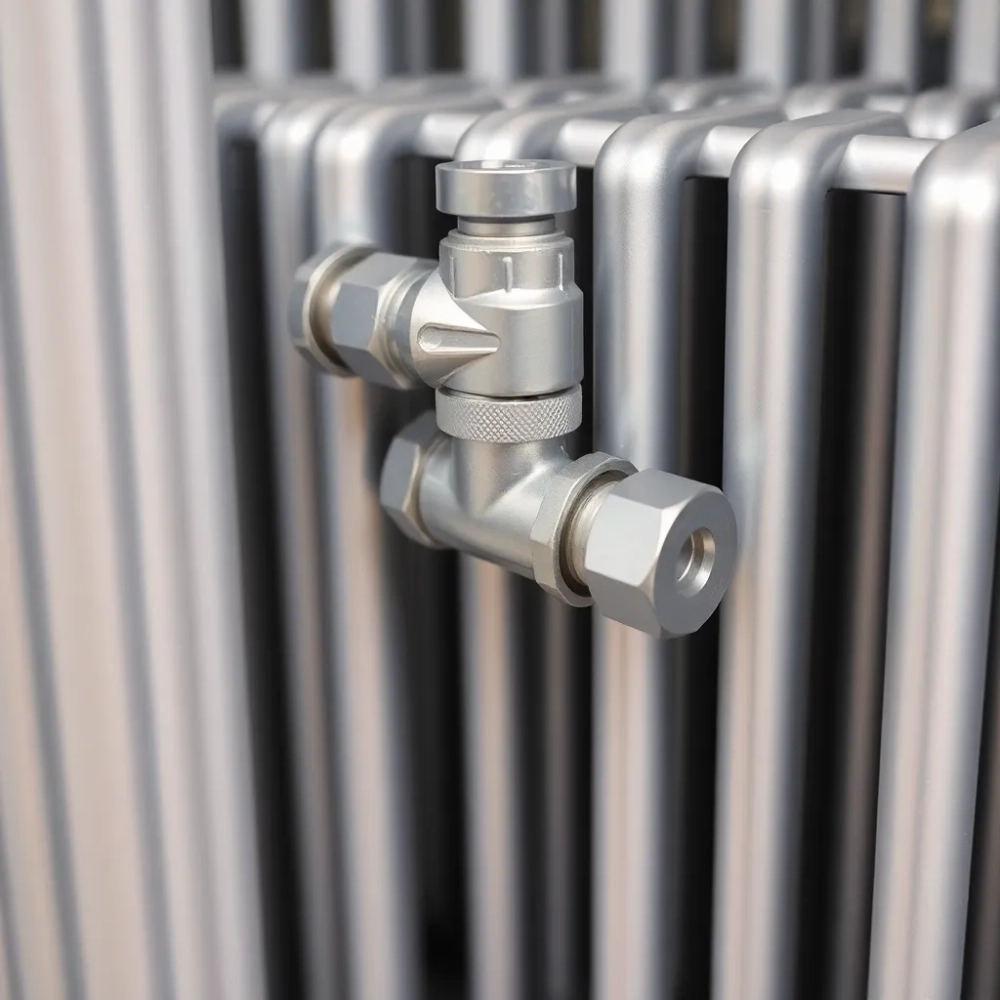

Jak połączyć dwa grzejniki aluminiowe szeregowo krok po kroku

Masz w pokoju dwa aluminiowe grzejniki i zastanawiasz się, jak je połączyć, żeby woda przepływała przez oba, a nie tylko przez pierwszy z nich. To jeden z najczęstszych problemów w domowej instalacji centralnego ogrzewania, bo producenci sprzedają grzejniki jako osobne urządzenia, a nikt nie tłumaczy, co dzieje się, gdy wpinasz je w jeden obieg. Przy złym montażu pierwszy grzejnik kradnie całe ciepło, drugi zostaje letni, a Ty płacisz rachunki za ogrzewanie pustej ściany.

• Na czym polega połączenie szeregowe dwóch grzejników aluminiowych
• Zalety i wady połączenia szeregowego dwóch grzejników
• Narzędzia i materiały potrzebne do połączenia dwóch grzejników aluminiowych
• Instrukcja krok po kroku: podłączenie dwóch grzejników obok siebie
• Kryzowanie i regulacja pierwszego grzejnika
• Najczęstsze błędy przy łączeniu grzejników aluminiowych w szereg
• Diagnostyka, gdy drugi grzejnik nie grzeje
• Alternatywy dla połączenia szeregowego
• Konserwacja dwóch grzejników aluminiowych połączonych szeregowo
• Krótka checklista przed startem

Na czym polega połączenie szeregowe dwóch grzejników aluminiowych

Połączenie szeregowe oznacza, że czynnik grzewczy wchodzi do pierwszego grzejnika, oddaje część energii, wypływa i trafia bezpośrednio do drugiego. Nie ma rozdzielenia strumienia na dwa równoległe tory. To najprostszy układ hydrauliczny, wymaga najmniejszej liczby rur, zaworów i trójników, dlatego kuszący dla majsterkowiczów remontujących mieszkanie za rozsądne pieniądze.

W małych pokojach do 14 m², gdzie dwa niewielkie grzejniki mają zastąpić jeden duży, układ szeregowy daje zaskakująco dobre rezultaty. Warunkiem jest krótka pętla (do 4 metrów sumarycznej długości gałęzi) i niewielka różnica wysokości między grzejnikami. W takiej skali spadek temperatury wody między pierwszym a drugim grzejnikiem rzeczywiście mieści się w granicach 5-15%, a stratę cieplną da się skompensować prostym kryzowaniem zaworu na pierwszym grzejniku.

Zupełnie inaczej sytuacja wygląda w domach o powierzchni powyżej 100 m², z piecem kondensacyjnym pracującym w niskich temperaturach zasilania (55°C) i wysokim przepływie. W takim układzie różnica temperatur między zasilaniem a powrotem spada poniżej 10°C, a drugi grzejnik w szeregu dostaje wodę już wychłodzoną o 3-5°C. Efekt: pierwsza sekcja domu grzeje intensywnie, ostatnia ledwo ciepła, a pompa kotła zaczyna szumieć niestabilnie z powodu rosnącego oporu hydraulicznego całej gałęzi.

Zalety i wady połączenia szeregowego dwóch grzejników

Szeregowe połączenie grzejników aluminiowych ma sens, gdy remontujesz łazienkę lub przedpokój, instalujesz dwa kompaktowe grzejniki o wysokości 60 cm i masz już doprowadzone piony zasilające. W takiej skali układ jest tańszy o 20-30% od równoległego, łatwiejszy do zabudowy w ścianie gipsowo-kartonowej i nie wymaga dodatkowej pompy obiegowej. Gdy planujesz więcej niż dwa grzejniki w jednej gałęzi, porzuć tę koncepcję i przejdź na wiązkę Tichelmana albo układ powrotny z rozdzielaczem.

Narzędzia i materiały potrzebne do połączenia dwóch grzejników aluminiowych

Zamiast rur PEX/AL/PEX możesz użyć rur miedzianych 15×1 mm, ale wymagają one lutowania miękkiego lub twardego, co w drewnianym domu stwarza realne ryzyko pożaru. Rury stalowe ocynkowane to relikt przeszłości, korodują w wodzie o pH poniżej 7, a złączki gwintowane są najsłabszym ogniwem każdej instalacji. PEX/AL/PEX daje optymalny kompromis: niska rozszerzalność cieplna (5× mniejsza niż czysty PEX), brak dyfuzji tlenu, prosty montaż zaprasowywany.

Do pracy potrzebujesz jeszcze poziomicy 60 cm, wiertarki udarowej z wiertłem 12 mm do kołków montażowych, klucza nastawnych 27 i 30, manometru do kontroli ciśnienia napełniania (1,5-2 bar dla instalacji zamkniętej) oraz naczynia do zlewania wody. Wszystko razem zamknie się w kwocie 350-600 zł za dwa grzejniki, wliczając materiały. Jeśli dorzucisz klucz press, inwestycja rośnie o cenę wypożyczenia na jeden dzień.

Instrukcja krok po kroku: podłączenie dwóch grzejników obok siebie

Całość prac da się zrealizować w jeden weekend, pod warunkiem, że instalacja CO jest wypełniona wodą pod ciśnieniem i nie wymaga spuszczania z całego pionu. Poniższy opis dotyczy układu z dwoma grzejnikami aluminiowymi o wysokości 600 mm, zamontowanymi obok siebie w odległości 20-40 cm.

1. Wyłączenie źródła ciepła i odcięcie obiegu. Piec przełącz w tryb "lato" lub wyłącz bezpiecznik, zamknij zawory odcinające na rozdzielaczu. Ciśnienie w instalacji spadnie do zera w ciągu 10-20 minut. Czas: 5 minut. Trudność: łatwy.
2. Spuszczenie wody z odcinka roboczego. Podstaw naczynie pod zawór spustowy, otwórz go powoli, odkręć odpowietrznik na najwyższym grzejniku, żeby woda spływała swobodnie. W instalacji zamkniętej z naczyniem wzbiorczym ciśnieniowym nie musisz spuszczać całości, wystarczy lokalny odcinek. Czas: 15-30 minut. Trudność: łatwy.
3. Wyznaczenie punktów montażowych. Zaznacz na ścianie oś konsoli w odległości 10-15 cm od podłogi (środek dolnej krawędzi grzejnika powinien wisieć 10-15 cm nad posadzką, bo zimne powietrze gromadzi się nisko i musi swobodnie opływać grzejnik). Zachowaj odstęp 5 cm od ściany do tyłu grzejnika. Czas: 15 minut. Trudność: łatwy.
4. Montaż konsol i zawieszenie grzejników. Aluminium waży ok. 1,2-1,8 kg na sekcję, więc grzejnik 10-sekcyjny osiąga 15-18 kg. Kołki rozporowe 12×60 mm w betonie, w cegle pełnej 10×50 mm wystarczą. Każda konsola udźwignie 30 kg przy poprawnym montażu. Czas: 30 minut. Trudność: średni.
5. Montowanie zaworów i trójników. Na zasileniu obu grzejników zamontuj trójniki w taki sposób, żeby kierunek przepływu w trójniku odpowiadał strzałce na korpusie. Zawór termostatyczny z głowicą instalujesz zawsze na zasilaniu (wejściu ciepłej wody), zawór odcinający na powrocie. Pomyłka kierunku oznacza brak regulacji i szybsze zużycie uszczelki. Czas: 45 minut. Trudność: średni.

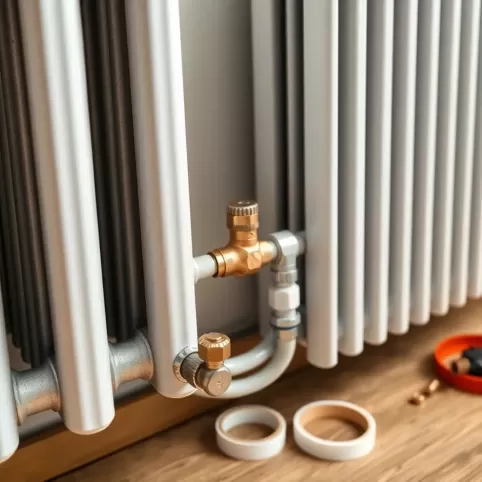

6. Połączenie pierwszego grzejnika z drugim. Wylot powrotny pierwszego grzejnika połącz z zasilaniem drugiego krótkim odcinkiem rury PEX/AL/PEX o długości 20-40 cm. To kluczowy fragment układu szeregowego, w którym woda oddaje część ciepła i trafia do kolejnego grzejnika. Zaprasuj złączki press szczękami profilu TH. Czas: 30 minut. Trudność: średni.
7. Połączenie drugiego grzejnika z pionem powrotnym. Wylot powrotny drugiego grzejnika połącz rurą z istniejącym pionem lub rozdzielaczem. Tu montujesz drugi zawór odcinający (regulacyjny) do ewentualnego kryzowania. Czas: 30 minut. Trudność: średni.
8. Kontrola szczelności przed napełnieniem. Obejrzyj wzrokowo każdą złączkę, sprawdź, czy uszczelki EPDM siedzą równo w rowkach, dokręć kluczem dynamometrycznym momentem 25-30 Nm (nie "na siłę"). Poluzowane złączki press wymagają ponownego zaciśnięcia, nie dokręcania. Czas: 15 minut. Trudność: łatwy.
9. Napełnianie instalacji i odpowietrzanie. Otwórz powoli zawory odcinające na obu końcach gałęzi, uruchom pompę obiegową w trybie ręcznym, otwieraj odpowietrzniki od najwyżej położonego grzejnika w dół, aż popłynie woda bez pęcherzyków. Ciśnienie docelowe w instalacji zamkniętej: 1,5-2 bar. Czas: 30-45 minut. Trudność: średni.
10. Próba szczelności pod ciśnieniem roboczym. Utrzymaj ciśnienie 2 bar przez 30 minut, obserwuj wskazania manometru. Spadek o 0,1 bar w ciągu 30 minut jest dopuszczalny, większy oznacza nieszczelność. Czas: 30 minut + obserwacja. Trudność: łatwy.

Po napełnieniu włącz piec, ustaw temperaturę zasilania 55-75°C (typowy zakres dla grzejników aluminiowych) i obserwuj, czy oba grzejniki nagrzewają się równomiernie. Pierwszy grzejnik powinien osiągnąć temperaturę roboczą po 5-8 minutach, drugi po 10-15 minutach. Jeśli różnica jest wyraźnie większa niż 5°C, przechodzisz do kryzowania.

Kryzowanie i regulacja pierwszego grzejnika

Kryzowanie polega na celowym dławieniu przepływu przez pierwszy grzejnik, żeby wymusić większy strumień wody przez drugi. Bez tej regulacji pierwszy grzejnik "zjada" całą energię, a woda dociera do drugiego już wychłodzona. Zasada fizyczna: większy przepływ przez chłodniejszy grzejnik rekompensuje niższą temperaturę wody, bo ilość oddanego ciepła zależy zarówno od różnicy temperatur, jak i od masy przepływającego czynnika.

Zawór termostatyczny na pierwszym grzejniku daje kryzowanie 20-50% w zależności od nastawy. Skala głowicy termostatycznej w pozycji 3 odpowiada mniej więcej kryzie 30%, co stanowi typowy punkt wyjścia dla układu z dwoma identycznymi grzejnikami. Wartość tę koryguj, mierząc temperaturę powierzchniową obu grzejników pirometrem (termometr IR) w odległości 50 cm od czoła, po 20 minutach pracy instalacji.

Jeśli po ustawieniu kryzowania na maksimum (5-6 na skali głowicy) drugi grzejnik nadal grzeje słabo, przyczyna leży poza regulacją. Sprawdź wtedy, czy gałąź nie jest zbyt długa (powyżej 6 metrów sumarycznej długości), czy rury nie mają za małego przekroju (poniżej 14 mm wewnętrznego światła), albo czy pompa obiegowa nie pracuje na zbyt niskim biegu. Przy różnicy temperatur powyżej 12°C układ szeregowy po prostu nie wystarczy i lepiej przejść na równoległy.

Najczęstsze błędy przy łączeniu grzejników aluminiowych w szereg

Błędy projektowe: łączenie w szereg trzech i więcej grzejników (opory rosną wykładniczo), brak obliczenia oporów hydraulicznych gałęzi, niedopasowanie mocy grzejników do zapotrzebowania cieplnego pomieszczenia, montaż w instalacji z pompą o zbyt niskim ciśnieniu dyspozycyjnym (poniżej 0,3 bar). Konsekwencja: pompa nie jest w stanie przepchnąć wody przez całą gałąź, a najdalsze grzejniki pozostają zimne.

Błędy montażowe: odwrócony kierunek zaworu termostatycznego (głowica wychodzi do ściany zamiast do pomieszczenia), brak zaworu odcinającego przy każdym grzejniku, zbyt ciasne łuki rur PEX (promień gięcia poniżej 5× średnica rury), zaciskanie złączek press poza obszarem zgrzewania. Każdy z tych błędów ujawnia się dopiero po napełnieniu instalacji, zwykle jako ciekawy wyciek w najmniej oczekiwanym miejscu.

Błędy eksploatacyjne: ignorowanie corocznego odpowietrzania (poduszka powietrza w górnej części grzejnika zmniejsza efektywną powierzchnię grzewczą o 10-20%), brak kontroli ciśnienia w instalacji (spadek poniżej 1 bar oznacza nieszczelność), niezakręcanie zaworów na czas malowania lub remontu, wymiana uszczelek zaworów raz na 8-10 lat, a nie na bieżąco przy pierwszych oznakach kapania.

Diagnostyka, gdy drugi grzejnik nie grzeje

Zanim zaczniesz grzebać w instalacji, przeprowadź prosty algorytm. Sprawdź, czy pierwszy grzejnik jest gorący (jeśli nie, problem dotyczy całej gałęzi, nie samego połączenia). Otwórz maksymalnie zawór termostatyczny pierwszego grzejnika i zamknij zawór na powrocie pierwszego grzejnika do 1 obrotu, żeby wymusić przepływ przez całą gałąź. Odpowietrz oba grzejniki. Zmierz temperaturę zasilania na wejściu do pierwszego grzejnika termometrem IR. Jeśli jest niższa niż 50°C w sezonie grzewczym, problem leży po stronie kotła, nie układu szeregowego.

Gdy pierwszy grzejnik grzeje, a drugi nie, przyczyną jest najczęściej zapowietrzenie, zatkana kryza zaworu termostatycznego albo zbyt niskie ciśnienie pompy. Odpowietrzanie od góry do dołu, z jednoczesnym uruchomieniem pompy na najwyższym biegu przez 5 minut, zwykle rozwiązuje problem. Jeśli nie pomoże, odkręć głowicę termostatyczną i sprawdź, czy trzpień zaworu porusza się swobodnie. Po kilku latach woda z instalacji zamyka się w nim drobinkami kamienia, który trzeba mechanicznie usunąć lub wymienić wkład.

Alternatywy dla połączenia szeregowego

Układ Tichelmana to specjalna odmiana połączenia, w której każdy grzejnik ma taką samą długość gałęzi zasilającej i powrotnej. Rozwiązanie stosowane w domach jednorodzinnych o powierzchni 120-250 m², gdzie różnica oporów między najbliższym a najdalszym grzejnikiem nie przekracza 5%. Realizacja wymaga większej liczby rur, ale eliminuje konieczność kryzowania i daje najbardziej równomierne grzanie bez aktywnej regulacji.

Podłączenie dolne (z wkładką zaworową zintegrowaną z grzejnikiem) sprawdza się w nowych instalacjach, gdzie rury wychodzą z posadzki. Wymaga grzejników z dolnym zasilaniem, ale eliminuje widoczne rury i zawory przyłączeniowe, co daje najczystszy efekt wizualny. W remontowanych mieszkaniach, gdzie rury idą po ścianie, podłączenie boczne pozostaje najprostszym i najtańszym wariantem.

Konserwacja dwóch grzejników aluminiowych połączonych szeregowo

Raz w roku, najlepiej pod koniec sezonu grzewczego w maju, wykonaj pełny przegląd. Sprawdź ciśnienie w instalacji, odkręć odpowietrzniki, upewnij się, że wypływa woda bez pęcherzyków. Skontroluj szczelność przy złączkach i zaworach, przytrzymaj chusteczkę papierową przez 10 sekund przy każdym połączeniu, tłusta plama oznacza nieszczelność. Zawory termostatyczne pokręć kilkakrotnie od minimum do maksimum i z powrotem, żeby zapobiec zakleszczeniu trzpienia.

Co 8-10 lat wymień uszczelki w zaworach odcinających, to najczęstsze miejsce drobnych wycieków. Aluminium w kontakcie z wodą o pH powyżej 8,5 koroduje w przyspieszonym tempie, dlatego co 3 lata sprawdź pH wody w instalacji papierkiem lakmusowym lub prostym testerem z akwarystycznego sklepu. Prawidłowe pH dla aluminium mieści się w przedziale 7,0-8,0, a wychylenia w obie strony wymagają dodania inhibitora korozji do wody grzewczej.

Zimą, gdy temperatura spada poniżej -15°C, obserwuj grzejniki w pomieszczeniach narożnych. Szeregowe połączenie oznacza, że w takiej sytuacji drugi grzejnik może nie wyrabiać się z dogrzaniem szczególnie narażonej ściany, a wtedy masz dwie opcje: podkręcić kryzowanie pierwszego grzejnika w kierunku otwarcia (więcej ciepła popłynie do obu) albo tymczasowo zakryć pierwszy grzejnik kocem termicznym, żeby wymusić większy przepływ przez drugi. To rozwiązania tymczasowe, ale skuteczne.

Krótka checklista przed startem

• Piec wyłączony, zawory odcinające zamknięte
• Ciśnienie w instalacji spadło do zera
• Woda spuszczona z odcinka roboczego
• Naczynie na wodę podstawione, szmata na podłodze
• Narzędzia rozłożone, złączki i rury przygotowane
• Klucz press naładowany, końcówki profil TH pod ręką
• Dokumentacja kotła (do sprawdzenia warunków gwarancji)
• Zgoda spółdzielni/wspólnoty (jeśli blok)

Połączenie kaskadowe grzejników aluminiowych, bo tak w żargonie fachowym nazywa się szeregowe łączenie dwóch grzejników obok siebie, daje przyzwoite rezultaty pod warunkiem, że długość gałęzi nie przekracza 4 metrów, a pompa obiegowa utrzymuje ciśnienie 0,3-0,5 bar w najdalszym punkcie. W większych instalacjach przejście na układ równoległy lub Tichelmana zwraca się w ciągu dwóch sezonów grzewczych niższymi rachunkami za gaz i brakiem konieczności ręcznego balansowania zaworów co kilka tygodni.
