Grzejnik pionowy z dolnym przyłączem środkowym jak podłączyć bez kucia ściany
Dolne przyłącze środkowe 50 mm jak rozpoznać zasilanie i powrót
W klasycznym grzejniku żeberkowym rury wchodzą z boku, dlatego cała instalacja wymaga kucia ściany do wysokości około 1,80 m. Przy grzejniku pionowym z dolnym przyłączem środkowym oba króćce wychodzą z dołu obudowy w odległości 50 mm od siebie, więc bruzda w tynku potrzebuje zaledwie kilkunastu centymetrów. To właśnie ta kompaktowa geometria sprawia, że montaż trwa krócej, a ściana po remoncie wygląda jak nienaruszona.
- Dolne przyłącze środkowe 50 mm jak rozpoznać zasilanie i powrót
- Montaż grzejnika pionowego od dołu krok po kroku bez kucia ściany
- Zawory do grzejnika pionowego z dolnym podłączeniem środkowym co wybrać
- Dobór mocy grzejnika pionowego do metrażu pomieszczenia
- Najczęstsze błędy przy podłączeniu grzejnika z dolnym zasilaniem
Standardowy rozstaw 50 mm wynika z normy PN-EN 442, która reguluje wymiary przyłączy w grzejnikach dekoracyjnych i łazienkowych. Dzięki temu zawory termostatyczne i odcinające produkowane przez różnych wytwórców pasują do tego samego grzejnika bez dodatkowych redukcji. Rozstaw mniejszy niż 50 mm oznacza już przyłącze niestandardowe, a powyżej 50 mm klasyczne dolne skrajne, stosowane w grzejnikach panelowych C22 i C33.
Która rura to zasilanie? Najpewniejszą wskazówką pozostaje strzałka lub oznaczenie na obudowie, ale producenci stosują też niezawodną zasadę: zasilanie znajduje się po stronie głowicy termostatycznej. Gdy zamontujesz zawór z głowicą po lewej, rura zasilająca wchodzi z lewej strony króćca. Analogicznie prawa strona głowicy oznacza zasilanie po prawej. To proste, a zarazem zaskakująco często mylone.
Różnica między przyłączem bocznym a dolnym środkowym nie ogranicza się do estetyki. Boczne wymusza prowadzenie rur po ścianie lub wewnątrz bruzdy pionowej, co komplikuje meblowanie i ogranicza miejsce na półki. Dolne środkowe pozwala poprowadzić rury w posadzce lub pod listwą przypodłogową, dzięki czemu grzejnik staje się niemal niewidocznym elementem wykończenia. W nowoczesnych apartamentach z ogrzewaniem podłogowym to często jedyny sposób, by połączyć oba źródła ciepła w jednej pętli.
Montaż grzejnika pionowego od dołu krok po kroku bez kucia ściany
Zanim chwycisz za klucz, przygotuj listę kontrolną. Sprawne podłączenie grzejnika z dolnym zasilaniem wymaga ośmiu rzeczy: poziomicy, wiertarki z udarem, kołków rozporowych dopasowanych do ściany, wkrętaka krzyżakowego, klucza nastawnego, taśmy teflonowej lub pasty uszczelniającej, zestawu zaworów oraz samego grzejnika z uchwytami montażowymi. Każdy z tych elementów ma swoją rolę i pominięcie któregokolwiek wydłuża pracę.
Krok pierwszy to weryfikacja rozstawu rur w ścianie. Zmierz odległość między osiami króćców powinna wynosić dokładnie 50 mm. Odchylenie większe niż 2 mm wymaga zastosowania adapterów kątowych lub króćców mimośrodowych, bo inaczej połączenie będzie napięte i zacznie się sączyć po kilku tygodniach eksploatacji.
Krok drugi to montaż uchwytów. W ścianie murowanej wiercisz otwory fi 10 mm, osadzasz kołki i wkręcasz wsporniki tak, by trzpienie wystawały od 25 do 35 mm od tynku. Zbyt płytko grzejnik będzie odstawał. Zbyt głęboko nie da się go nałożyć na trzpienie. Poziomica pozwala ustawić oba uchwyty w jednej linii, a różnica wysokości nawet 3 mm będzie irytująco widoczna przy pionowej, smukłej obudowie.
Krok trzeci to założenie zaworów. Na zasilaniu montujesz zawór termostatyczny z głowicą, na powrocie zawór odcinający. Uszczelnienie na gwincie wykonujesz taśmą teflonową nawiniętą w kierunku zgodnym z ruchem wskazówek zegara, zwykle 10-12 zwojów. Pasta uszczelniająca sprawdza się lepiej przy gwintach stożkowych, bo wypełnia mikroskopijne nierówności lepiej niż sama taśma.

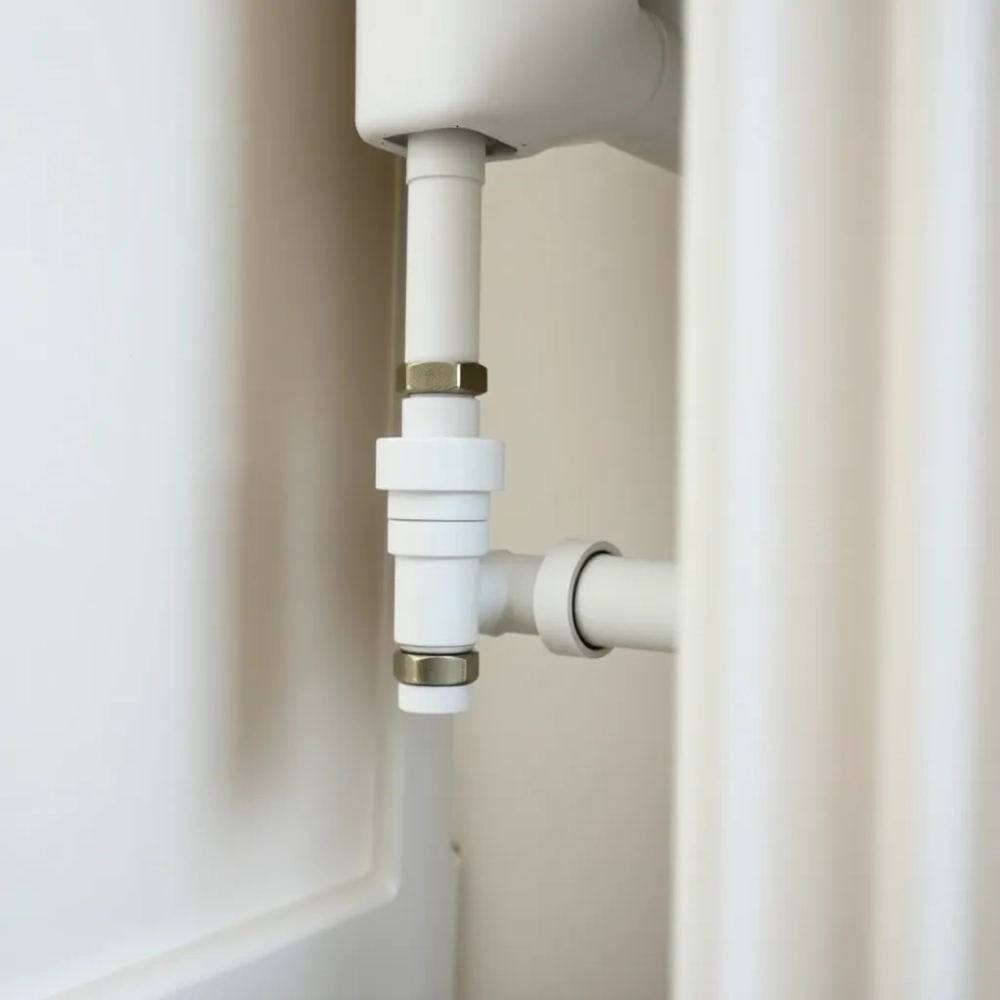

Krok czwarty to połączenie z instalacją. Zasilanie i powrót skręcasz z rurami wychodzącymi ze ściany, trzymając klucz nastawny na nakrętce zaworu, a drugim kontrować korpus grzejnika. Siła dokręcania powinna być wyczuwalna, lecz nie nadmierna zbyt mocne dokręcenie zrywa gwint lub pęka złączkę mosiężną. Moment orientacyjny to 25-30 Nm dla średnicy 1/2 cala.
Krok piąty to odpowietrzenie. Po napełnieniu instalacji otwierasz zawory i odkręcasz odpowietrznik ręczny, aż wyleci się jednolity strumień wody bez pęcherzyków powietrza. Powietrze w grzejniku pionowym zbiera się w najwyższym punkcie, czyli na samej górze obudowy, więc odpowietrzenie górnego korka daje najszybszy efekt.
Krok szósty to próba szczelności. Ustaw ciśnienie robocze równe projektowemu (zwykle 1,5-2,0 bar w instalacji dwururowej) i obserwuj połączenia przez co najmniej 15 minut. Mokra smuga na złączce oznacza konieczność dokręcenia o ćwierć obrotu i powtórzenia testu.
Zawory do grzejnika pionowego z dolnym podłączeniem środkowym co wybrać
Zestaw zaworowy składa się zawsze z dwóch elementów: termostatycznego na zasilaniu i odcinającego na powrocie. Zawór termostatyczny reaguje na temperaturę w pomieszczeniu i reguluje przepływ wody w zakresie od 0 do 100%. Jego głowica wykorzystuje mechanizm cieczowy lub gazowy, który rozszerza się przy wzroście temperatury i zamyka grzybek zaworu. Dzięki temu utrzymujesz stałą temperaturę 21°C bez ręcznego kręcenia zaworem.
Na powrocie instalujesz zawór odcinający, który służy do odcięcia przepływu podczas konserwacji lub wymiany grzejnika. Wersje z płynną regulacją wstępu pozwalają dodatkowo zbalansować instalację, co ma znaczenie w budynkach wielorodzinnych z centralnym węzłem cieplnym. Bez wstępnego ustawienia wody hydraulicznie najkrótsze pętle przegrzewają się kosztem dalszych.
Materiał zaworów ma znaczenie praktyczne. Mosiądz jest droższy, lecz odporniejszy na odwapnianie i korozję elektrochemiczną. Stal nierdzewna sprawdza się w instalacjach z wodą twardą. Niklowana powierzchnia ułatwia czyszczenie i zachowuje połysk po latach eksploatacji. Unikaj zaworów aluminiowych w instalacjach z miedzianymi rurami różnica potencjałów elektrochemicznych przyspiesza korozję.
Kiedy wystarczy najprostszy zestaw
Mieszkanie w nowym budownictwie z indywidualną kotłownią i krótkimi pętlami. Każdy grzejnik ma podobny przepływ, więc balansowanie wstępne nie jest potrzebne. Termostat z gazowym czujnikiem wystarczy do utrzymania komfortu.
Kiedy potrzebujesz zaworu regulacyjnego
Dom piętrowy z jednym źródłem ciepła, pokoje na piętrze oddalone od kotłowni. Wstępna nastawa na zaworze odcinającym pozwala ograniczyć przepływ na parterze i skierować więcej wody do piętra.
Głowica termostatyczna powinna znajdować się w strefie swobodnego przepływu powietrza, nie za zasłoną ani nad regałem. Inaczej odczyty temperatury będą fałszowane i grzejnik będzie przegrzewał pomieszczenie. W praktyce montażu często popełnianym błęchem jest umieszczenie głowicy nisko, tuż nad podłogą, gdzie temperatura jest o 1-2°C niższa niż na wysokości 1,5 m. Efekt? Grzejnik grzeje intensywniej niż potrzebujesz, a rachunki rosną.
Dobór mocy grzejnika pionowego do metrażu pomieszczenia
Najprostszy wzór orientacyjny mówi: moc grzejnika [W] = powierzchnia pomieszczenia [m²] × 100 W. To wartość wyjściowa dla pokoju o standardowej wysokości 2,7 m, jednym oknie i średniej izolacji termicznej ścian. Stosuje się go jako punkt startowy, nie jako ostateczną wyrocznię.
| Powierzchnia | Moc orientacyjna | Przykładowy wymiar grzejnika pionowego |
|---|---|---|
| 10 m² | 1000 W | 1500 × 400 mm |
| 15 m² | 1500 W | 1800 × 450 mm |
| 20 m² | 2000 W | 2000 × 500 mm |
| 25 m² | 2500 W | 2200 × 550 mm |
| 30 m² | 3000 W | 2400 × 600 mm |
Korekty w górę stosujesz, gdy pokój narożny ma dwie ściany zewnętrzne, przeszklone okno balkonowe lub cienką izolację. W takich przypadkach mnożnik wzrasta do 120-140 W/m². Korekty w dół sięgają 70-80 W/m² w dobrze ocieplonych domach pasywnych z wentylacją mechaniczną z rekuperacją, gdzie straty ciepła wynoszą poniżej 50 W/m².
Wysokość pomieszczenia ma znaczenie proporcjonalne. Pokój o wysokości 3,2 m zamiast 2,7 m wymaga mocy większej o około 18%. Sufity podwieszane z oświetleniem punktowym nie zmieniają bilansu cieplnego, lecz zabudowa kartonowo-gipsowa wokół grzejnika pionowego ogranicza konwekcję i obniża efektywną wydajność o 15-20%. Dlatego wokół obudowy zostaw minimum 10 cm wolnej przestrzeni od dołu i od góry.
Najczęstsze błędy przy podłączeniu grzejnika z dolnym zasilaniem
Błąd pierwszy, najczęściej spotykany, to odwrócenie zasilania z powrotem. Skutek jest natychmiastowy: górna część grzejnika pozostaje chłodna, a dolna przegrzewa się, bo woda płynie pod prąd. Mechanizm konwekcji zostaje zaburzony i ciepło nie rozchodzi się po całej powierzchni. Sprawdź oznaczenia na obudowie, zanim odkręcisz klucz.
Błąd drugi to brak odpowietrznika lub jego zatkanie. Grzejnik pionowy zamyka w sobie powietrze w górnej części już po jednym sezonie, jeśli instalacja nie ma automatycznych odpowietrzników na każdym piętrze. Objaw jest charakterystyczny: szum bulgotania przy rozruchu i zimny fragment obudowy na wysokości 30-50 cm od góry. Ręczne odpowietrzenie przez górny korek rozwiązuje problem w kilka minut.
Błąd trzeci to dobór zaworów o zbyt małym przelocie. Zawory dekoracyjne kątowe mają Kv (współczynnik przepływu) niższe niż proste, co ogranicza wydajność grzejnika nawet o 40%. W pomieszczeniach o dużym zapotrzebowaniu na ciepło sięgaj po zawory o Kv powyżej 1,5 m³/h. W małych łazienkach ta różnica nie jest odczuwalna, ale w salonach o powierzchni powyżej 20 m² już tak.
Błąd czwarty to montaż bez uwzględnienia kierunku cyrkulacji powietrza. Grzejnik pionowy oddaje ciepło przez konwekcję naturalną: zimne powietrze wchodzi od dołu, ogrzewa się na lamelach i wychodzi górą. Zasłonięcie górnej części meblami lub firanami tworzy poduszkę termiczną i obniża oddawanie ciepła. Zostaw minimum 15 cm wolnej przestrzeni od górnej krawędzi obudowy.
Błąd piąty to niedokręcenie złączek po pierwszym napełnieniu instalacji. Gwint mosiężny po kontakcie z wodą i zmianie temperatury lekko się rozszerza, więc połączenie, które na sucho wyglądało szczelnie, po godzinie pracy może zacząć sączyć. Powtórne dokręcenie o 1/8 obrotu po rozruchu eliminuje ten problem raz na zawsze.
Błąd szósty to pominięcie izolacji termicznej rur w ścianie. Rury zasilające i powrotne wychodzące z posadzki w kierunku grzejnika powinny być owinięte peszelem lub otuliną termiczną. Bez izolacji traca 3-5% energii cieplnej po drodze, a w ścianie zewnętrznej nawet więcej. Przy dziesięciu grzejnikach w domu sumaryczna strata sięga kilkuset kilowatogodzin rocznie.
Błąd siódmy to brak dokumentacji montażu. Po zakończeniu prac zapisz model zaworu, nastawę wstępną i pozycję głowicy termostatycznej. Bez tych informacji regulacja instalacji w kolejnym sezonie zaczyna się od zgadywania, a hydraulik, który przyjdzie za trzy lata, nie ma punktu odniesienia. Zeszyt przy kotłowni to najtańsza inwestycja w spokój.
Kiedy wezwać fachowca
Samodzielny montaż jest uzasadniony, gdy wymieniasz istniejący grzejnik na nowy o identycznym rozstawie i przyłączu. Wszelkie prace wymagające ingerencji w pion centralnego ogrzewania, przelanie instalacji lub zmianę średnicy rur wymagają uprawnień i zgłoszenia do zarządcy budynku. Dotyczy to szczególnie mieszkań w spółdzielniach i wspólnotach, gdzie ingerencja w pion grozi zalaniem sąsiadów i odpowiedzialnością odszkodowawczą.
Wezwanie hydraulika jest też rozsądne, gdy grzejnik pionowy ma wysokość powyżej 2 m lub wagę przekraczającą 30 kg. Samodzielne zawieszenie takiego urządzenia na uchwytach to ryzyko upadku i uszkodzenia zarówno ściany, jak i samego grzejnika. Koszt usługi montażowej w takim przypadku stanowi niewielki procent wartości sprzętu, a daje pewność prawidłowego zawieszenia.
Montaż grzejnika pionowego z dolnym przyłączem środkowym nie jest operacją chirurgiczną, ale wymaga precyzji i znajomości fizyki przepływu. Trzymanie się zasad opisanych powyżej pozwala uniknąć najczęstszych błędów i cieszyć się cichym, równomiernym ogrzewaniem przez kolejne dwadzieścia lat eksploatacji. W razie wątpliwości sięgnij po kartę katalogową producenta i normę PN-EN 442 tam znajdziesz odpowiedzi na pytania, których nie pokrywa żaden poradnik.
