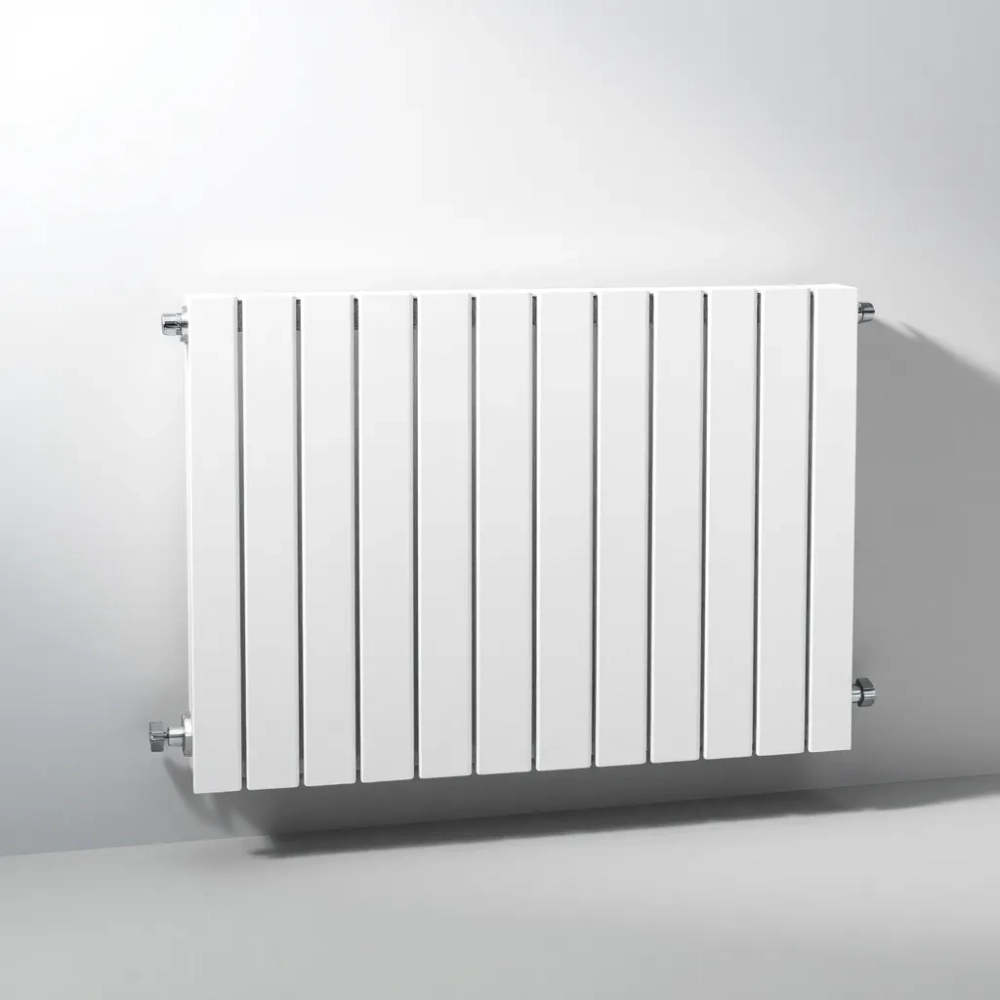

Grzejniki płytowe do pompy ciepła - jak dobrać, żeby nie przepłacić i nie zamarznąć
Wybór grzejników przy pompie ciepła to nie jest kwestia estetyki, lecz fizyki. Gdy temperatura zasilania spada z tradycyjnych 75°C do 45°C, moc grzejnika potrafi skurczyć się o połowę. Kto tego nie uwzględni, zamarznie zimą przy rachunkach za prąd wyższych o 30-40%. Poniżej konkretne liczby, realne przykłady i ścieżka decyzji, która oszczędza tysiące złotych na modernizacji.
- Grzejniki płytowe do pompy ciepła - jak dobrać, żeby nie przepłacić i nie zamarznąć
- Czym różni się grzejnik niskotemperaturowy od zwykłego
- Grzejnik płytowy czy podłogówka? Co lepiej sprawdza się z pompą
- Rodzaje grzejników niskotemperaturowych - porównanie
- Współczynnik korekcyjny - dlaczego grzejnik „traci" moc przy 45°C
- Jak dobrać grzejnik - krok po kroku
- Przykład: dom 150 m² - kompletny dobór
- Dobór pompy ciepła do grzejników
- Najczęstsze błędy przy doborze
- Checklist - wydrukuj i zaznaczaj
- Sterowanie - element, o którym się zapomina
- Kiedy grzejniki płytowe do pompy ciepła nie wystarczą
- Normy i przepisy
Czym różni się grzejnik niskotemperaturowy od zwykłego
Standardowy grzejnik projektowany jest do pracy w instalacjach zasilanych wodą o temperaturze 75°C (z wlotem 65°C). Tymczasem pompa ciepła efektywnie pracuje przy zasilaniu 35-50°C. Każdy spadek temperatury czynnika o 10°C oznacza redukcję mocy grzejnika o 25-30%, bo różnica między temperaturą grzejnika a powietrzem w pokoju się zmniejsza, a to właśnie ta różnica napędza wymianę ciepła.
Grzejnik niskotemperaturowy ma zwykle większą powierzchnię wymiany - dwie albo trzy płyty zamiast jednej, dodatkowe konwektory między nimi, większe gabaryty. Dzięki temu przy temperaturze zasilania 45°C osiąga moc zbliżoną do klasycznego grzejnika pracującego przy 75°C.
Zakres pracy grzejnika niskotemperaturowego: 35-55°C (woda zasilająca). Wartość graniczna COP pompy rośnie wraz z obniżaniem temperatury zasilania. Każde 5°C mniej to ok. 10-12% niższe zużycie prądu w skali roku.
Grzejnik płytowy czy podłogówka? Co lepiej sprawdza się z pompą
Podłogówka ma wyższą sprawność przy niskich temperaturach, bo oddaje ciepło przez dużą powierzchnię. Jej wada? Bezwładność. Nagrzanie wylewki betonowej trwa 4-6 godzin, a schłodzenie kolejne kilka. W domu z rekuperacją i szybkimi zmianami pogody to dyskomfort i straty energii.
Grzejniki płytowe reagują na zmianę temperatury w 15-30 minut. Gdy wiosenna słoneczka nagle ogrzeje salon do 24°C, grzejnik po prostu przestaje grzać. Podłogówka nadal oddaje zakumulowane ciepło i trzeba wietrzyć. To realna różnica w codziennym użytkowaniu.
Koszt modernizacji też przemawia za grzejnikami. Kucie posadzek, wylewka, przepinanie instalacji w stropie to 180-280 zł/m². Grzejniki niskotemperaturowe przy wymianie starej instalacji to 60-140 zł/m² (sam grzejnik + zawory). Różnica przy domu 150 m² sięga 40-50 tys. złotych.
Schemat decyzyjny
Nowy dom (stan surowy)
Podłogówka jako główne źródło ciepła + grzejniki w łazienkach i korytarzach. Najniższe koszty eksploatacji, najwyższy komfort.
Modernizacja starego domu
Grzejniki niskotemperaturowe przy istniejącej instalacji. Zerwanie posadzek odpada, czas montażu skraca się z tygodni do dni.
Rodzaje grzejników niskotemperaturowych - porównanie
Wybór konstrukcji wpływa na moc, czas reakcji i cenę. Każdy typ ma swoje miejsce w domu - użycie „płytki" wszędzie to częsty błąd, który kosztuje sprawność.
| Typ | Budowa | Zalety | Wady / uwagi | Kiedy NIE stosować |
|---|---|---|---|---|
| Płytowe (1-3 panele) | Stalowe płyty z konwektorami | Największa powierzchnia wymiany, popularne, przewidywalne parametry | Większe gabaryty niż tradycyjne grzejniki | Wnęki, wąskie korytarze, miejsca z ograniczonym montażem ściennym |
| Konwektorowe | Żebra aluminiowe lub miedziane | Najszybsze nagrzewanie, niska bezwładność | Mniejsza moc przy niskich temperaturach, widoczny ruch powietrza (kurz) | Sypialnie alergików, pomieszczenia z elektroniką wrażliwą na konwekcję |
| Dekoracyjne (drabinkowe, designerskie) | Rury stalowe w formie drabinki lub płaskich paneli | Estetyka, łazienki, korytarze | Niższa moc na metr bieżący, droższe | Główne źródło ciepła w dużych salonach |
| Kanałowe (podłogowe) | Wymiennik w kanale podłogowym z kratką | Przy przeszkleniach, brak grzejnika ściennego | Najdroższe, wymagają kanału w podłodze | Remonty bez możliwości kucia podłogi |
Współczynnik korekcyjny - dlaczego grzejnik „traci" moc przy 45°C
Moc grzejnika podaje się w watach dla warunków normatywnych 75/65/20°C (woda wlot/wylot, powietrze 20°C). Gdy zmienisz parametry, jego moc ulega przeliczeniu wg normy PN-EN 442. Wzór uproszczony: Q = Qn × (ΔT / ΔTn)^n, gdzie n to wykładnik grzejnika (zwykle 1,2-1,4 dla płytowych).
W praktyce oznacza to konkretne straty. Przy temperaturze wody 55°C moc spada do ok. 80% wartości katalogowej. Przy 45°C zostaje już tylko 60-65%. Przy 35°C (praca w okresie przejściowym) to zaledwie 40-45%. Kto montuje grzejnik dobrany „na oko" jak do starej instalacji, w praktyce dostaje połowę potrzebnej mocy.
| Temperatura zasilania | Moc grzejnika (% wartości katalogowej) | Przykład: grzejnik 1500 W → realna moc |
|---|---|---|
| 75°C | 100% | 1500 W |
| 55°C | ~80% | 1200 W |
| 45°C | ~65% | 975 W |
| 35°C | ~40% | 600 W |
Wylicz sam (przybliżenie): Q = V × ΔT × 0,34 W, gdzie V to kubatura pomieszczenia w m³, ΔT różnica temperatur (projektowa wewnętrzna minus zewnętrzna, np. 20 + 20 = 40°C przy największych mrozach). Przy domu 150 m² i wysokości 2,7 m wychodzi orientacyjne 12-14 kW zapotrzebowania.
Jak dobrać grzejnik - krok po kroku
Krok 1: Oblicz zapotrzebowanie cieplne. Najprościej metoda wskaźnikowa: 50-70 W/m² w domach energooszczędnych (do 2021), 80-120 W/m² w starszych domach bez termomodernizacji. Dom 150 m² z lat 90. bez ocieplenia potrzebuje 12-18 kW.
Krok 2: Sprawdź temperaturę zasilania pompy. Punkt biwalentny (temperatura, przy której pompa przestaje być samodzielna) wynosi zwykle -7 do -10°C. Poniżej włącza się grzałka elektryczna albo kocioł wspomagający. Zaprojektuj instalację tak, aby przy -15°C na zewnątrz zasilanie nie przekraczało 50°C.
Krok 3: Zastosuj współczynnik korekcyjny. Gdy pompa pracuje z zasilaniem 45°C, grzejnik o nominalnej mocy 1500 W daje realne 975 W. Różnicę pokryj większym modelem albo dodatkowymi panelami.
Krok 4: Dobierz wymiary i typ. Grzejnik płytowy typu 22 (dwa panele, dwa konwektory) o wymiarach 120×60 cm przy ΔT 30°C daje ok. 1000-1200 W. W sypialni wystarczy 100×60 cm. W łazience lepiej sprawdzi się drabinkowy 80×50 cm, który dodatkowo suszy ręczniki.
Przykład: dom 150 m² - kompletny dobór
Dom 150 m², termomodernizowany w 2015 roku, zapotrzebowanie 50 W/m² (7,5 kW sumarycznie). Pompa ciepła monoblok o mocy 8 kW, zasilanie 45°C przy -15°C. Rozkład pomieszczeń pokazuje, jak dobrać grzejniki płytowe do pompy ciepła, by pokryć realne straty.
| Pomieszczenie | Powierzchnia | Zapotrzebowanie | Moc w warunkach 75/65°C | Wymagany grzejnik niskotemperaturowy (45°C) | Przybliżona cena |
|---|---|---|---|---|---|
| Salon | 30 m² | 1500 W | 1500 W | Płytowy 22, 120×60 cm | 850-1100 zł |
| Sypialnia | 20 m² | 1000 W | 1000 W | Płytowy 22, 100×60 cm | 650-900 zł |
| Łazienka | 8 m² | 600 W | 600 W | Drabinkowy 80×50 cm | 500-800 zł |
| Kuchnia | 15 m² | 750 W | 750 W | Płytowy 22, 90×60 cm | 600-850 zł |
Sumaryczna moc zainstalowanych grzejników: 3850 W. Po korekcji na 45°C realnie uzyskujesz ok. 2500 W. Pokrywa to 60% zapotrzebowania domu. Pozostałe 40% (kuchnia, korytarze, garderoba) dogrzewa konwekcja z salonu i sypialni - w dobrze ocieplonym domu to wystarcza.
Przy dużych przeszkleniach (okna tarasowe, witryny) dodaj 10-20% zapasu. Straty przez szybę potrafią podwoić zapotrzebowanie na metr bieżący ściany.
Dobór pompy ciepła do grzejników
Moc pompy powinna odpowiadać sumarycznemu zapotrzebowaniu na ciepło w najzimniejszym tygodniu roku, plus 10% zapasu na rozruch i pokrycie strat. Dla domu 150 m² z zapotrzebowaniem 7,5 kW pompa 8-9 kW to optimum. Model o mocy 12 kW będzie pracował w krótkich cyklach, co obniża sprawność sezonową (SCOP) o 15-20%.
Przy współpracy z grzejnikami sprawdzają się pompy monoblok (szczególnie powietrze-woda) i split. Kluczowy parametr: współczynnik COP przy A7/W35. Dobry produkt osiąga 4,5-5,2, co oznacza 1 kWh prądu zamieniony w 4,5-5,2 kWh ciepła. Unikaj pomp ze spadkiem COP poniżej 3,0 przy A-15/W45 - w polskim klimacie to dyskwalifikacja.
Najczęstsze błędy przy doborze
Dobieranie grzejników bez korekty na temperaturę zasilania. Najczęstsza przyczyna zimnych domów. Katalog mówi 1500 W, właściciel liczy 1500 W, a realnie grzejnik daje 975 W. Pokrycie zapotrzebowania spada do 65%, dom się niedogrzewa, pompa ciągnie więcej prądu.
Ignorowanie strat przez przeszklenia. Okno 2×1,5 m traci 200-300 W więcej niż ściana o tej samej powierzchni. Brak korekty = zimne strefy przy oknach, grzyb w narożnikach, reklamacje u wykonawcy.
Zbyt mała moc pompy „na zapas". Paradoksalnie zbyt słaba pompa pracuje ciągle na maksimum, przez co jej żywotność spada, a rachunki rosną. Lepiej dopasować moc precyzyjnie do zapotrzebowania z 10% zapasem.
Brak zaworów termostatycznych do niskich temperatur. Standardowe zawory zamykają się przy spadku temperatury pomieszczenia o 2-3°C, co przy niskotemperaturowym grzejniku prowadzi do cyklicznego wyłączania. Efekt: pompa włącza się i wyłącza co 10 minut, sprawność spada, komfort kuleje. Potrzebne zawory z przystosowaniem do niskich przepływów i wysokim zakresem proporcjonalności.
Checklist - wydrukuj i zaznaczaj
- Znane zapotrzebowanie cieplne każdego pomieszczenia (W/m²)
- Potwierdzona temperatura zasilania pompy przy -15°C
- Dobrane grzejniki z uwzględnieniem współczynnika korekcyjnego
- Sprawdzona moc pompy przy A-15/W35 (minimalny COP 2,8)
- Zaplanowane sterowanie: termostaty z algorytmem pogodowym, zawory z niskim przepływem
- Skorygowane zapotrzebowanie przy dużych przeszkleniach (+10-20%)
- Sprawdzona kubatura i wentylacja (strumień powietrza wpływa na dobór)
Sterowanie - element, o którym się zapomina
Sama pompa i grzejniki to dopiero połowa układanki. Algorytm pogodowy dobiera temperaturę zasilania do temperatury zewnętrznej - przy +5°C podaje 40°C, przy -15°C podnosi do 50°C. Bez tego grzejniki albo grzeją za mocno, albo za słabo. Termostat pokojowy z funkcją modulacji zapobiega „przeregulowaniu", gdy mieszkańcy ustawią 22°C zamiast 20°C.
Strefowe sterowanie (osobne obiegi salon, sypialnie, łazienki) to dziś standard przy pompach ciepła. Pozwala obniżyć temperaturę w nieużywanych pokojach o 2-3°C, co w skali roku daje 8-12% oszczędności. Koszt siłowników i sterownika to 1500-3500 zł, zwraca się w drugim sezonie grzewczym.
Kiedy grzejniki płytowe do pompy ciepła nie wystarczą
Przy ekstremalnie niskim zapotrzebowaniu (dom pasywny, 25-30 W/m²) grzejniki płytowe są overkill. Świetnie sprawdzą się konwektory podłogowe lub kanałowe, które zabierają mniej miejsca. Z kolei w kamienicach z grubymi murami (wysoka akumulacja) sensowniej wrócić do podłogówki w pokojach dziennych.
Grzejniki płytowe nie sprawdzą się też w łazienkach, gdzie potrzebna jest szybka reakcja na krótkie kąpiele. Tu lepszy grzejnik drabinkowy - nagrzewa ręcznik w 10 minut, nie trzeba czekać godzinę na przyrost temperatury.
Normy i przepisy
Dobór grzejników w Polsce reguluje norma PN-EN 442 (grzejniki i konwektory - wymagania i metody badań). Zapotrzebowanie cieplne budynku wyznacza PN-EN 12831. Warunki techniczne, jakim powinny odpowiadać budynki, zawiera Rozporządzenie Ministra Infrastruktury z 2002 r. (z późn. zmianami). Przy projektowaniu instalacji z pompą ciepła warto też sięgnąć do VDI 4645 (niemiecka dyrektywa techniczna, stosowana powszechnie w polskim budownictwie energooszczędnym).
Dobór grzejników płytowych do pompy ciepła sprowadza się do trzech kroków: policz zapotrzebowanie, zastosuj współczynnik korekcyjny, dobierz wymiary z zapasem. Reszta to detale, które warto przedyskutować z instalatorem znającym termodynamikę, a nie tylko katalog producenta. Wtedy rachunki za prąd pozostają przewidywalne, a dom ciepły nawet przy dwudziestostopniowym mrozie.
Zanim klikniesz „zamawiam", porównaj oferty przynajmniej trzech dostawców. Różnice w cenach przy tych samych parametrach sięgają 30%. Zwracaj uwagę na wykładnik n w karcie katalogowej - im wyższy (powyżej 1,3), tym lepsza praca w niskich temperaturach.
Jeśli planujesz kompleksową modernizację, sprawdź warunki programu Czyste Powietrze - dotacje pokrywają nawet 40-55% kosztów wymiany źródła ciepła oraz instalacji. Wniosek składasz przed rozpoczęciem prac, a wypłata następuje po rozliczeniu faktur.
Źródła danych i przepisy
PN-EN 442:2015 - Grzejniki i konwektory. Część 1: Wymagania i warunki techniczne.
PN-EN 12831:2006 - Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego.
PN-EN ISO 13790 - Charakterystyka energetyczna budynków.
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
VDI 4645:2015 - Heating systems with heat pumps in residential buildings.
Wytyczne projektowe Instytutu Energetyki Odnawialnej (IEO) dla pomp ciepła w budynkach mieszkalnych.
