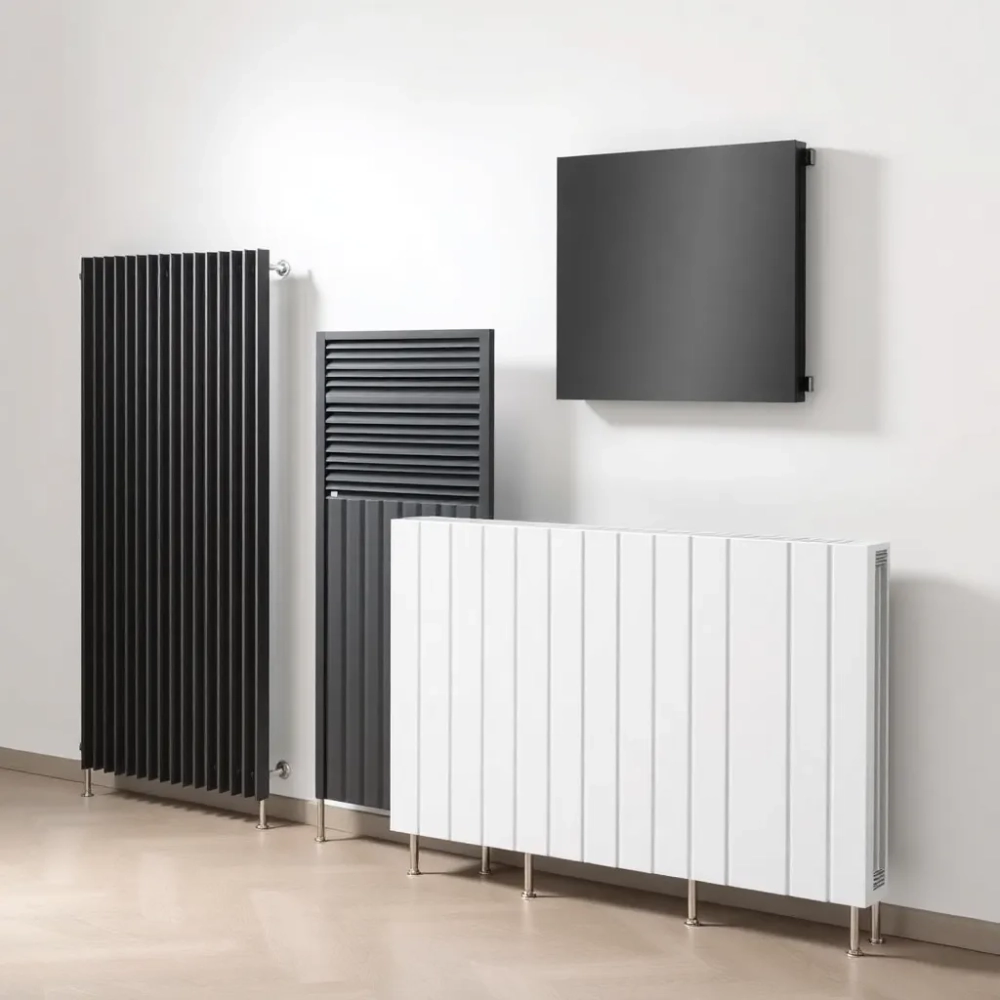

Jakie grzejniki do pompy ciepła naprawdę się sprawdzą?

Wybór grzejników do pompy ciepła to nie kwestia estetyki, lecz fizyki przepływu ciepła i temperatury zasilania. Tradycyjne grzejniki wysokotemperaturowe, zoptymalizowane pod 70-80°C, w niskotemperaturowej instalacji pompowej (35-45°C) oddają ułamek swojej nominalnej mocy, co prowadzi do niedogrzanych pomieszczeń i frustracji. Prawidłowy dobór oznacza dostosowanie powierzchni wymiany ciepła do niskiej delty temperatury, zachowanie krótkich pętli hydraulicznych i rezygnację z archaiczych rozwiązań, które kiedyś służyły kopalnym źródłom energii. Zrozumienie tej różnicy pozwala uniknąć kosztownych błędów jeszcze przed zakupem pierwszego urządzenia.

• Grzejniki płytowe, aluminiowe czy kanałowe - co lepiej współgra z pompą ciepła?
• Moc grzejnika a krzywa grzewcza pompy - jak policzyć realne zapotrzebowanie?
• Najczęstsze błędy przy doborze grzejników do pompy ciepła

Grzejniki płytowe, aluminiowe czy kanałowe - co lepiej współgra z pompą ciepła?

Płyta stalowa, aluminium i wkład kanałowy różnią się bezwładnością cieplną oraz zdolnością oddawania ciepła przy niskich parametrach zasilania. Grzejnik aluminiowy reaguje szybciej na zmianę temperatury wody, płytowy dłużej akumuluje ciepło, a kanałowy rozprowadza je konwekcyjnie w obrębie posadzki.

Grzejniki płytowe typu C22 lub C33 pozostają najpopularniejszym wyborem w budownictwie jednorodzinnym ze względu na korzystny stosunek ceny do wydajności. Przy zasilaniu 35°C oddają około 40-50% mocy znamionowej podanej dla parametrów 75/65/20°C, dlatego kluczowe staje się dobranie większej powierzchni lub typu o podwyższonej wydajności, na przykład CV22 z dodatkowym konwektorem.

Modele aluminiowe, choć droższe, charakteryzują się znakomitą przewodnością cieplną aluminium (237 W/(m·K) wobec 58 W/(m·K) dla stali) i niską pojemnością wodną. Ta druga cecha ma znaczenie w systemach z modulowaną pompą ciepła, gdzie każda zmiana temperatury musi szybko dotrzeć do odbiornika. Krótszy czas reakcji przekłada się na mniejsze wahania komfortu i wyższą efektywność sezonową SCOP.

Grzejniki kanałowe montowane w podłodze, choć dyskretne, sprawdzają się jedynie przy dużych powierzchniach przeszkleń lub w łazienkach z ograniczoną przestrzenią ścienną. Wymagają wentylatora wspomagającego ruch powietrza, co wprowadza dodatkowe zużycie energii elektrycznej (5-20 W na sztukę) i hałas. Przy niskim zasilaniu ich efektywność drastycznie spada, dlatego w typowej instalacji pompowej stanowią raczej uzupełnienie niż bazę.

Moc grzejnika a krzywa grzewcza pompy - jak policzyć realne zapotrzebowanie?

Krzywa grzewcza określa, jaką temperaturę wody pompa ciepła wytworzy przy aktualnej temperaturze zewnętrznej. Dobór grzejnika musi uwzględniać najniższy punkt tej krzywej, czyli temperaturę zasilania przy projektowym mrozie (-20°C lub -15°C dla większości regionów Polski).

Tabela mocy grzejników podaje parametry 75/65/20°C, które w warunkach pompowych (45/40/20°C lub 35/30/20°C) należy przeliczyć mnożnikiem korekcyjnym. Przy zasilaniu 35°C i spadku 5°C moc spada do około 30% wartości katalogowej. Konkretna wartość zależy od typu grzejnika, jego powierzchni oraz prędkości przepływu czynnika.

Obliczenia zaczynamy od zapotrzebowania cieplnego budynku wyrażonego w watach na metr kwadratowy. Dom energooszczędny potrzebuje 50-70 W/m², standardowy 80-120 W/m², stary budynek nieremontowany nawet 150 W/m². Wartość tę mnożymy przez powierzchnię pomieszczenia i dzielimy przez moc grzejnika w warunkach pompowych, by uzyskać minimalną liczbę żeber lub rozmiar płyty.

Prędkość przepływu wody przez grzejnik wpływa na jego wydajność bardziej, niż sugeruje intuicja. Zwiększenie natężenia przepływu z 100 do 300 l/h podnosi moc od 8% do 15%, ponieważ poprawia współczynnik przenikania ciepła po stronie wody. W instalacjach pompowych stosuje się więc pompowe zawory równoważące lub termostaty z ustawieniem wstępnym, by zapewnić wymagany przepływ w każdym obiegu.

Krzywa grzewcza wymaga też uwzględnienia temperatury powrotu. Im niższy spadek (delta T), tym wyższy przepływ potrzebny do przekazania tej samej mocy. Pompy ciepła osiągają najlepszą sprawność przy różnicy 5-10°C między zasilaniem a powrotem, co oznacza konieczność projektowania instalacji o zwiększonym natężeniu przepływu w porównaniu z klasycznymi systemami grzewczymi.

W praktyce projektowej stosuje się zasadę: dla każdego grzejnika wartość przyłączeniową (KV zaworu) dobiera się tak, by przy ciśnieniu dyspozycyjnym pompy uzyskać przepływ zapewniający co najmniej 80% mocy z tabeli korekcyjnej. Bez tego nawet prawidłowo wytypowany grzejnik będzie niedogrzewał.

Najczęstsze błędy przy doborze grzejników do pompy ciepła

Przewymiarowanie lub niedowymiarowanie wynika najczęściej z mechanicznego przeniesienia tabel katalogowych bez przeliczenia na warunki pompowe. Tymczasem tabela mocy grzejnika podaje wartości dla 75/65/20°C, czyli parametry typowe dla starych instalacji miejskich lub kotłowni węglowych.

Drugim błędem jest ignorowanie pojemności wodnej instalacji. Grzejniki aluminiowe mieszczą około 0,3-0,5 litra na żebro, płytowe stalowe C22 od 2 do 4 litrów, a C33 nawet 5-7 litrów. Zbyt duża pojemność wodna wydłuża czas rozruchu pompy ciepła i obniża sprawność cykliczną, szczególnie w sezonie przejściowym, gdy urządzenie pracuje na krótkich cyklach.

Trzecim problemem bywa montaż grzejników w nieodpowiednich miejscach. Umieszczenie płyty za zasłoną, w głębokiej wnęce lub pod parapetem ogranicza konwekcję nawet o 30%. Pompa ciepła musi wtedy podnieść temperaturę zasilania, by skompensować stratę, co bezpośrednio obniża SCOP o kilka procent i podnosi rachunki za prąd.

Stosowanie zaworów termostatycznych bez głowic z ustawieniem wstępnym KV prowadzi do hydraulicznego rozregulowania. W instalacji z kilkoma obiegami grzejnik o najniższym oporze pobiera większość przepływu, natomiast pozostałe grzejniki nie otrzymują wystarczającej ilości wody. Efekt: jedno pomieszczenie się przegrzewa, inne pozostaje chłodne, a pompa ciepła pracuje na wyższej temperaturze zasilania niż zakłada projekt.

Brak izolacji rur w pomieszczeniach nieogrzewanych to kolejna strata, łatwa do przeoczenia. Rury przechodzące przez garaż, piwnicę lub strych tracą 5-15 W na metr bieżący, co w instalacji pompowej oznacza konieczność przesunięcia krzywej grzewczej w górę o 1-2°C. Przy większych domach przekłada się to na kilkaset kilowatogodzin rocznie dodatkowego zużycia energii elektrycznej.

Nigdy nie instaluj grzejnika łazienkowego drabinkowego z rurek stalowych w instalacji pompowej jako jedynego źródła ciepła w łazience. Jego moc przy 45°C wynosi zaledwie 150-250 W, co nie pokryje zapotrzebowania 80-120 W/m² dla pomieszczenia o powierzchni 6-8 m². Drabinka pełni funkcję suszarki i dogrzewania, nigdy podstawowego ogrzewania.

Ostatnim błędem jest pomijanie normy PN-EN 442 dotyczącej deklaracji mocy cieplnej grzejników. Producenci zobowiązani są do podawania mocy znormalizowanej, ale wielu dystrybutorów umieszcza w katalogach wartości marketingowe uzyskane w niestandardowych warunkach. Przy doborze warto korzystać z kart technicznych zawierających pełną tablicę mocy dla różnych parametrów pracy, a nie tylko pojedynczą wartość maksymalną.

Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, temperatura obliczeniowa dla większości regionów Polski wynosi od -16°C do -24°C (strefy I-V). Projektant instalacji pompowej musi dobrać grzejniki tak, by pokryły zapotrzebowanie przy tej temperaturze zewnętrznej i odpowiedniej dla niej temperaturze zasilania wynikającej z krzywej grzewczej.

Źródła i normy

PN-EN 442-1:2015 - Grzejniki i konwektory. Część 1: Wymagania i warunki techniczne. PN-EN 12831:2017 - Metoda obliczania projektowego obciążenia cieplnego. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.). Wytyczne PORT PC (Polska Organizacja Rozwoju Technologii Pomp Ciepła) dotyczące projektowania instalacji niskotemperaturowych. Dokumentacja techniczna producentów pomp ciepła (serwisy autoryzowane).
