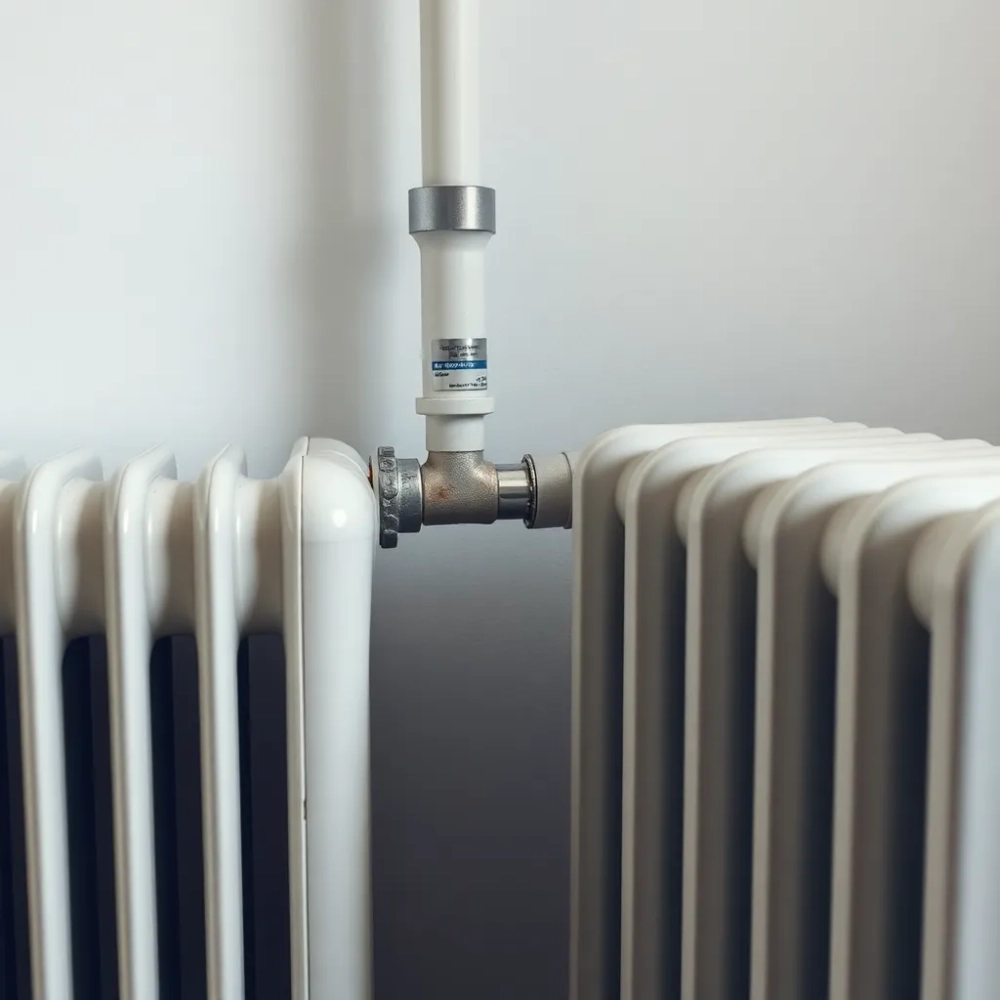

Czy można podłączyć grzejnik do grzejnika w starej instalacji?

Podłączenie dodatkowego grzejnika do istniejącego w instalacji grawitacyjnej jest jak najbardziej wykonalne, o ile rozumie się fizykę naturalnego obiegu wody i nie zignoruje się trzech żelaznych zasad: właściwej średnicy rur, spadku wysokości między kolejnymi grzejnikami oraz odpowietrzenia układu. Bez pompy obiegowej instalacja grawitacyjna polega wyłącznie na różnicy gęstości wody gorącej i chłodnej, dlatego każdy błąd montażowy oznacza natychmiastowe problemy z zapowietrzeniem lub wychładzaniem najdalszego grzejnika. Poniżej znajdziesz kompletny poradnik dla starego domu z piecem węglowym, w którym brak pompy, a zimne sypialnie na piętrze wymuszają rozbudowę systemu.

• Jakie średnice rur dobrać przy podłączaniu drugiego grzejnika
• Podłączenie boczne, krzyżowe czy dolne co naprawdę działa w grawitacji
• Spadek ciśnienia i rozmieszczenie grzejników w pionie
• Dlaczego nowy grzejnik nie grzeje i jak temu zaradzić
• Schemat podłączenia krok po kroku
• Kiedy dołożyć pompę obiegową zamiast rozbudowywać grawitację
• Najczęstsze błędy przy rozbudowie instalacji grawitacyjnej
• Kiedy wezwać hydraulika zamiast robić to samemu
• Bilans cieplny jak dobrać moc grzejnika do pomieszczenia

Jakie średnice rur dobrać przy podłączaniu drugiego grzejnika

W instalacji grawitacyjnej średnica rury to nie kwestia widzimisię, tylko warunek fizyczny ruchu czynnika bez pompy. Zbyt mały przekrój generuje tak duży opór hydrauliczny, że różnica gęstości wody nie wystarcza do pokonania go.

Dla rur stalowych klasycznym minimum jest 1/2 cala, czyli wewnętrzna średnica około 15 mm. Wielu instalatorów sięga po rurę 3/4 cala w przypadku najdalszego grzejnika, bo większy przekrój zmniejsza opory i poprawia przepływ.

Przy rurach wielowarstwowych (aluppex) typu 16 × 2 mm wewnętrzna średnica wynosi zaledwie około 12 mm, co dla grawitacji bywa za mało. W praktyce sprawdza się aluppex 20 × 2 mm lub stal 1/2 cala. Wybór zależy od kompromisu między łatwością gięcia a przekrojem hydraulicznym.

Kolejna zasada dotyczy spadku. Naturalna cyrkulacja działa tylko wtedy, gdy zasilanie i powrót mają wyraźny kierunek. Rury prowadzi się ze spadkiem około 2-3 mm na metr bieżący w kierunku od kotła do najdalszego grzejnika, aby pęcherzyki powietrza mogły swobodnie wędrować do odpowietrznika.

Przed wizytą w hurtowni warto zmierzyć łączną długość obiegu od kotła do ostatniego grzejnika i z powrotem. Jeśli przekracza 25 metrów, sama grawitacja może nie dać rady, nawet przy dużych średnicach.

Tabela doboru średnicy rur

Podłączenie boczne, krzyżowe czy dolne co naprawdę działa w grawitacji

Sposób podłączenia wpływa na rozkład temperatury wewnątrz grzejnika, a w grawitacji ta różnica potrafi być boleśnie wyczuwalna. Najsłabiej wypada podłączenie dolne, bo woda musi pokonać dodatkową drogę, zanim wypełni całą bryłę.

Podłączenie boczne (jednostronne) sprawdza się przy grzejnikach płytowych o długości do 1,4 m. Zasilanie i powrót wchodzą z jednej strony, najczęściej z prawej, co skraca trasę czynnika i ułatwia odpowietrzanie.

Podłączenie krzyżowe (przeciwległe) daje najrównomierniejszy rozkład temperatury na całej powierzchni grzejnika, szczególnie przy dłuższych modelach od 1,6 m wzwyż. Woda wchodzi z jednej strony, a wychodzi z przeciwległego końca, dzięki czemu cała bryła pracuje z pełną mocą.

Przy rozbudowie instalacji grawitacyjnej najczęściej wybiera się podłączenie krzyżowe, bo dłuższy grzejnik aluminiowy albo płytowy pracuje wtedy efektywnie. Jeśli planujesz grzejnik o mocy powyżej 1500 W, krzyżowe to praktycznie jedyna sensowna opcja.

Podłączenie dolne w grawitacji sprawdza się tylko wtedy, gdy stosuje się zawory zwiększające opór po stronie powrotu, co wymusza intensywniejszy przepływ przez górną część grzejnika. Bez tego grzejnik grzeje głównie przy podłodze, a przy suficie ledwo ciepły.

Spadek ciśnienia i rozmieszczenie grzejników w pionie

Grawitacja potrzebuje wysokości. To nie przenośnia, lecz warunek działania całego układu. Każdy kolejny grzejnik powinien wisieć nieco wyżej niż poprzedni, choćby o symboliczne 2-3 cm. Ta drobna różnica zapewnia siłę ciągu, która popycha wodę przez rury.

W praktyce oznacza to, że pierwszy grzejnik (najbliżej kotła) montuje się na przykład na wysokości 30 cm od podłogi, drugi 33 cm, trzeci 36 cm. Różnica minimalna, ale w instalacji o długości 20 m daje już około 5-6 cm dodatkowego ciśnienia grawitacyjnego, co przekłada się na stabilniejszy przepływ.

Drugi grujnik musi być zamontowany wyżej niż pierwszy, a trzeci wyżej niż drugi. Ostatni grzejnik w obiegu, ten najwyżej i najdalej od kotła, jest jednocześnie najsłabszym ogniwem instalacji. To tam najczęściej pojawia się zapowietrzenie i niedogrzanie.

Jeśli dom ma więcej niż jedną kondygnację, naturalny ciąg wykorzystuje różnicę poziomów między piętrami. Kocioł w piwnicy, grzejniki na parterze i piętrze tworzą układ, w którym siła ciągu rośnie z każdym metrem wysokości. To dlatego wiele starych domów z piecem węglowym miało problem z grzejnikami na parterze, gdy na piętrze grzały bez zarzutu.

W domach z jednym poziomem trzeba sztucznie wytworzyć spadek. Grzejnik najdalej od kotła zawiesza się wyżej, a sam kocioł ustawia się możliwie nisko. Niektórzy instalatorzy celowo obniżają powrót w kotłowni, prowadząc rurę w zagłębieniu podłogi.

Dlaczego nowy grzejnik nie grzeje i jak temu zaradzić

Objaw bywa identyczny: po podłączeniu drugiego grzejnika stary grzeje jak wcześniej, ale nowy pozostaje chłodny albo ledwo ciepły. Przyczyny leżą w trzech obszarach: oporach hydraulicznych, zapowietrzeniu i nieprawidłowym spadku.

Zapowietrzenie to najczęstszy winowajca. Powietrze gromadzi się w najwyższym punkcie instalacji, czyli w ostatnim grzejniku, i blokuje przepływ wody. Objawia się charakterystycznym bulgotaniem i nierównomiernym nagrzewaniem, gdzie góra grzejnika jest chłodna, a dół ciepły.

Rozwiązanie to montaż automatycznego odpowietrznika na każdym grzejniku, który tego wymaga, a szczególnie na ostatnim w obiegu. Ręczny zaworek odpowietrzający na górze grzejnika to minimum, ale automat znacznie ułatwia życie, bo sam wypuszcza nagromadzone powietrze.

Za mała średnica rury to drugi powód. Aluppex 16 mm daje wewnętrzną średnicę około 12 mm, co przy grawitacji i długości obiegu ponad 15 m nie wystarcza do pokonania oporów. Woda płynie pierwszym grzejnikiem, bo ma najkrótszą drogę i najmniejszy opór, a do drugiego praktycznie nie dociera.

Trzecia przyczyna to brak regulacji. Jeśli pierwszy grzejnik nie ma zaworu termostatycznego ani nawet zwykłego zaworu regulacyjnego, pochłania większość wody, bo idzie mu najłatwiej. Zamontowanie zaworu na pierwszym grzejniku i precyzyjne dławienie przepływu zmusza wodę do szukania alternatywnej drogi, czyli do drugiego grzejnika.

Tabela diagnostyczna

Schemat podłączenia krok po kroku

Przed pierwszym cięciem rury warto narysować schemat. Nawet odręczny rysunek z wymiarami ratuje przed pomyłkami montażowymi, które potem trudno naprawić bez spuszczania wody z całego układu.

Na zasilaniu i powrocie do nowego grzejnika montuje się trójniki. Najczęściej stosuje się trójnik redukcyjny, bo magistrala ma większą średnicę niż podejście do grzejnika. Po trójniku wstawia się kolano, które kieruje rurę w stronę ściany, a następnie łączy z zaworem grzejnikowym.

Schemat tekstowy dla jednego dodatkowego grzejnika wygląda następująco: kocioł → rura zasilająca → trójnik → kolano → zawór termostatyczny → grzejnik (zasilanie). Po drugiej stronie grzejnika wychodzi rura powrotna → kolano → trójnik → rura powrotna do kotła.

Przy podłączeniu krzyżowym trójniki montuje się po obu stronach, a zasilanie wchodzi z jednej strony grzejnika, a powrót wychodzi z przeciwległej. Taki układ zapewnia wodzie najdłuższą drogę przez wnętrze grzejnika i pełne wykorzystanie jego powierzchni.

Kolejność prac ma znaczenie, bo instalacja grawitacyjna bez pompy wymaga precyzji. Najpierw spuszcza się wodę z układu, zakręca zawory odcinające, montuje trójniki, prowadzi nowe odcinki rur, instaluje grzejnik i dopiero na końcu napełnia instalację, odpowietrza i sprawdza szczelność.

Kiedy dołożyć pompę obiegową zamiast rozbudowywać grawitację

Istnieje granica, po której naturalna cyrkulacja po prostu nie wystarcza, niezależnie od średnicy rur i spadku wysokości. Długość obiegu powyżej 25 m, więcej niż cztery grzejniki albo konieczność ukrycia rur w ścianach bez zachowania spadku to sygnały, że czas pomyśleć o pompie.

Pompa obiegowa wymusza przepływ niezależnie od grawitacji. Ciśnienie robocze typowej pompy dla domu jednorodzinnego to 0,3-0,6 bar przy wydatku 1-3 m³/h, co oznacza, że woda pokona opory, których siła ciągu nigdy by nie pokonała.

Argument za pompą to przede wszystkim stabilność. Po jej montażu zapowietrzenie przestaje być problemem, bo woda krąży pod ciśnieniem i nie pozwala na gromadzenie się pęcherzyków w górnych punktach instalacji.

Miejsce montażu pompy to powrót przy kotle, przed wejściem wody do wymiennika. Powrót ma niższą temperaturę niż zasilanie, więc pompa pracuje w chłodniejszych warunkach i żyje dłużej. Producenci kotłów często przewidują w instalacji miejsce na pompę z zaworem odcinającym.

Modernizacja instalacji grawitacyjnej na pompową wymaga zachowania pewnych zasad. Średnice rur można zmniejszyć do 16 mm alupex, bo pompa pokona opory. Trzeba jednak zamontować zawór zwrotny za pompą, aby woda nie cofała się przez nią po wyłączeniu, a także zabezpieczyć układ naczyniem wzbiorczym o pojemności dostosowanej do objętości wody.

Koszt pompy obiegowej do domu jednorodzinnego to wydatek rzędu 300-800 zł, a montaż wraz z zaworami i okablowaniem 400-600 zł. To znacznie mniej niż powtórna rozbudowa instalacji grawitacyjnej, która przy złym doborze średnic i tak nie da oczekiwanych efektów.

Najczęstsze błędy przy rozbudowie instalacji grawitacyjnej

Błąd pierwszy i najczęstszy to użycie rur aluppex 16 mm, bo takie były dostępne w sklepie i takie polecił sprzedawca. Dla grawitacji to za mało. Średnica wewnętrzna 12 mm generuje opory, które naturalna cyrkulacja pokona tylko przy bardzo krótkich obiegach.

Błąd drugi to rezygnacja z odpowietrznika. W grawitacji każdy grzejnik powinien mieć możliwość odpowietrzenia, a ostatni w obiegu to absolutny wymóg. Automatyczny odpowietrznik kosztuje kilkanaście złotych i eliminuje wielogodzinne problemy z zapowietrzaniem.

Błąd trzeci to dławienie pierwszego grzejnika bez jednoczesnej regulacji na ostatnim. Jeśli zamontujesz zawór termostatyczny tylko na pierwszym, termostat zamknie dopływ, gdy temperatura w pokoju osiągnie zadaną wartość, a drugi grzejnik pozostanie bez wody.

Błąd czwarty to prowadzenie rur bez spadku. Estetycznie rura idąca po ścianie idealnie poziomo wygląda dobrze, ale w grawitacji to samobójstwo. Spadek 2-3 mm na metr w kierunku najdalszego grzejnika to warunek, bez którego powietrze nie wydostanie się z układu.

Błąd piąty to montaż nowego grzejnika niżej niż poprzedni. Grawitacja wymaga, żeby każdy kolejny grzejnik w obiegu wisiał wyżej. Jeśli z jakichś powodów nie da się tego zrobić, pozostaje pompa obiegowa, bo inaczej woda po prostu nie popłynie pod górę.

Uwaga: Każda instalacja grawitacyjna jest inna, a powyższe wskazówki mają charakter ogólny. Moc kotła, spadki ciśnienia, stan techniczny rur i wysokość kondygnacji wpływają na końcowy efekt. Przy poważniejszych rozbudowach warto skonsultować się z hydraulikiem, który oceni stan istniejącego układu i zaproponuje rozwiązanie dopasowane do konkretnego domu.

Kiedy wezwać hydraulika zamiast robić to samemu

Są sytuacje, w których samodzielna rozbudowa instalacji grawitacyjnej przestaje być rozsądna. Wiek instalacji powyżej 30 lat, rdzawe stalowe rury w ścianach, brak dokumentacji technicznej i widoczne ślady wcześniejszych napraw to sygnały, że lepiej oddać sprawę fachowcowi.

Kolejny moment to podłączenie więcej niż dwóch grzejników jednocześnie. Wtedy bilans cieplny całej instalacji wymaga obliczeń, które wykraczają poza prosty schemat trójników. Hydraulik dobierze średnice, sprawdzi wydajność kotła i oceni, czy pompa będzie potrzebna.

Trzecia sytuacja to konieczność ingerencji w szacht instalacyjny lub piony, przez które przechodzą rury sąsiadów w bloku. Bez zgody wspólnoty i nadzoru administracji takie prace są nielegalne i mogą skończyć się zalaniem niżej położonych mieszkań.

Warto też wzywać fachowca, gdy kocioł węglowy ma ponad 15 lat. Wymiennik może nie dawać wystarczającej mocy do obsługi dodatkowego grzejnika, a próba modernizacji bez wymiany kotła skończy się niedogrzaniem wszystkich pomieszczeń.

Porada praktyczna: Przed wizytą hydraulika przygotuj rzut pomieszczeń z wymiarami, zdjęcia istniejącej instalacji i informację o mocy kotła. Konkretne dane pozwalają wycenić pracę zdalnie i skracają czas samej wizyty.

Bilans cieplny jak dobrać moc grzejnika do pomieszczenia

Uproszczona zasada mówi, że na każdy metr kwadratowy pomieszczenia potrzeba około 80-120 W mocy cieplnej. Wartość zależy od izolacji ścian, wysokości sufitu, liczby okien i ekspozycji na stronę północną.

Dla sypialni 14 m² z oknem na północ i ścianami bez dodatkowej izolacji przyjmuje się 100 W/m², co daje łącznie 1400 W. Taki grzejnik o mocy około 1400 W przy temperaturze zasilania 75°C i powrocie 65°C pracuje w normalnych warunkach instalacji grawitacyjnej.

Przy podłączeniu drugiego grzejnika bilans rozkłada się inaczej. Pierwszy grzejnik obsługuje swoje pomieszczenie, a drugi swoje, ale hydraulicznie oba muszą otrzymać odpowiednią ilość wody. Jeśli pierwszy grzejnik ma 2000 W, a drugi 1200 W, ten mocniejszy powinien mieć większą średnicę podejścia albo krótsze rury.

Sprawdzenie bilansu cieplnego polega na zsumowaniu mocy wszystkich grzejników i porównaniu z mocą kotła. Przy rezerwie 20% układ pracuje stabilnie nawet podczas największych mrozów. Przy braku rezerwy kocioł będzie się przegrzewał i nie wykorzysta pełni swojej wydajności.

Podłączenie dodatkowego grzejnika do instalacji grawitacyjnej wymaga trzech rzeczy: właściwej średnicy rur, zachowania spadku wysokości między grzejnikami i odpowietrzenia ostatniego w obiegu. Bez tych elementów nawet najlepiej dobrany grzejnik nie odda pełni swojej mocy.

Jeśli instalacja ma więcej niż 25 m długości albo więcej niż cztery grzejniki, rozsądniejsza okazuje się pompa obiegowa. Jej montaż kosztuje mniej niż powtórna przeróbka instalacji grawitacyjnej, a komfort użytkowania rośnie nieporównywalnie.

Przed rozpoczęciem prac warto sprawdzić średnicę rur, wysokość montażu planowanego grzejnika, moc kotła i stan techniczny istniejącej instalacji. Te cztery informacje pozwalają ocenić, czy rozbudowa w ogóle ma sens, czy lepiej rozważyć modernizację całego układu.

Źródła i normy: Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), PN-EN 442 dotycząca grzejników i konwektorów, PN-92/B-01706 dotycząca instalacji centralnego ogrzewania wodnych. Informacje o doborze średnic i spadkach zgodne z katalogami producentów rur wielowarstwowych oraz wytycznymi Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
