Zestaw do ogrzewania podłogowego wodnego, który montujesz sam w weekend

Trzy dni ekipy, kurz w całym domu, faktura opiewająca na osiem, dziesięć, czasem dwanaście tysięcy złotych i rachunek, który wciąż nie chce się zamknąć. Wielu inwestorów po rozmowie z wykonawcą dochodzi do wniosku, że ogrzewanie podłogowe wodne musi kosztować tyle, ile kosztuje, bo „tak się to robi". Tymczasem kompletny zestaw do ogrzewania podłogowego wodnego przygotowany pod powierzchnię 80 m² pozwala skrócić czas montażu do weekendu, obniżyć koszt materiałów o 40-60%, a przy odrobinie staranności uzyskać parametry cieplne identyczne z realizacją profesjonalną. Poniżej rozbudowany przewodnik, w którym każdy etap zaczyna się od fizycznego mechanizmu, a kończy na konkretnej liczbie, dzięki czemu już podczas pierwszego czytania widać różnicę między zestawami marketowymi a przemyślanymi kompletami.

• Co dokładnie znajdziesz w gotowym zestawie na 80 m²
• Montaż ogrzewania podłogowego krok po kroku bez ekipy
• Ile kosztuje zestaw do podłogówki wodnej w porównaniu z firmą
• Najczęstsze błędy przy samodzielnym układaniu rur PEX
• Mikroklimat domu: dlaczego podłogówka wodna wypada korzystnie
• Kiedy warto skonsultować projekt z projektantem
• Praktyczny scenariusz inwestora na 80 m²

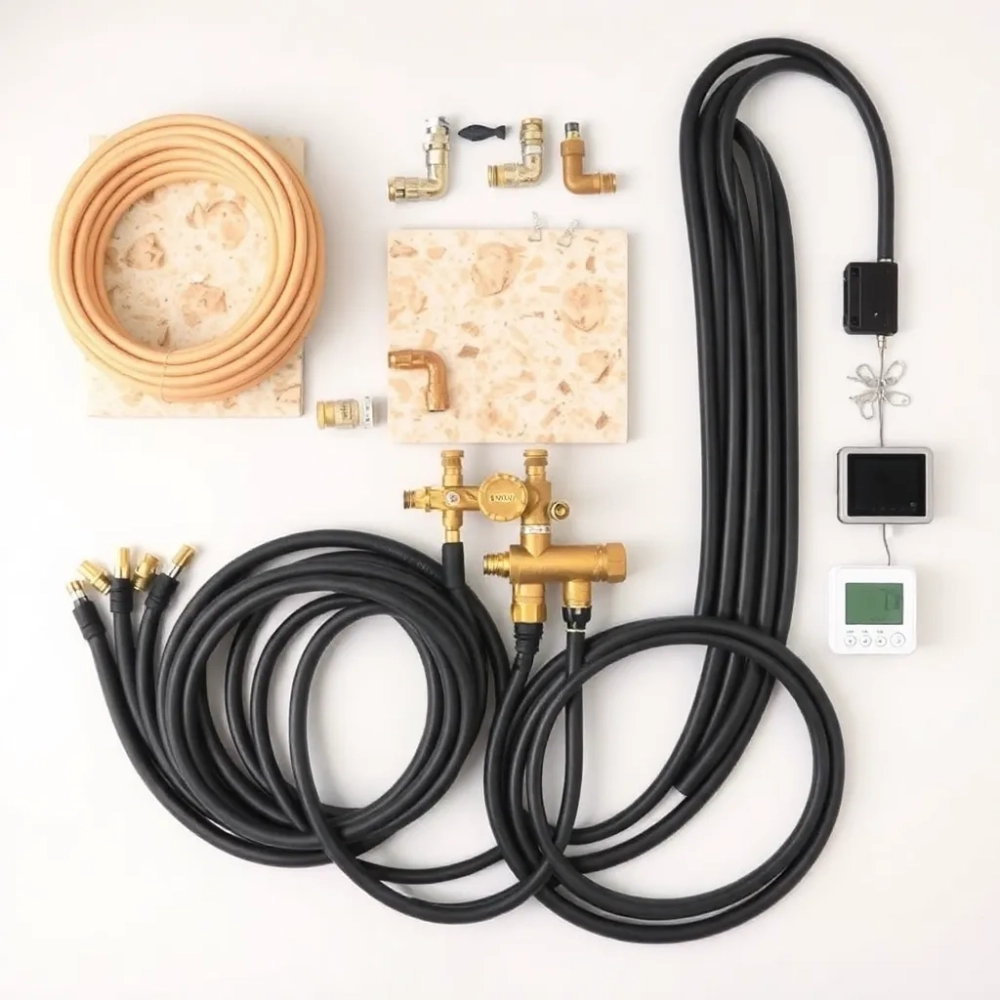

Co dokładnie znajdziesz w gotowym zestawie na 80 m²

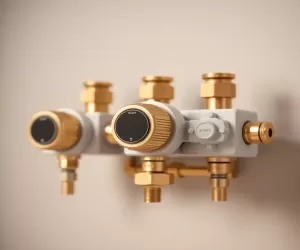

Rozdzielacz stanowi serce całej instalacji, bo rozdziela przepływający czynnik na tyle niezależnych obwodów, ile zaplanowano pętli grzewczych. Siedem obwodów przy 80 m² oznacza średnio 11-12 m² na pętlę, co przekłada się na znikomy spadek ciśnienia i równomierny rozkład temperatury na całej powierzchni. Korpus wykonany ze stali nierdzewnej z zaworami regulacyjnymi oraz przepływomierzami pozwala dostroić każdą sekcję osobno, bez konieczności demontażu podłogi po zalaniu wylewką.

Rura wielowarstwowa PEX/AL/PEX 16×2,0 mm łączy w sobie elastyczność tworzywa i stabilność wymiarową aluminiowej wkładki. Aluminium odpowiada za barierę antydyfuzyjną, która blokuje przenikanie tlenu do wody, a przez to chroni stalowe elementy kotła i pompy przed korozją. Maksymalna temperatura pracy wynosi 90°C, przy krótkotrwałych skokach do 100°C, a dopuszczalne ciśnienie robocze sięga 10 bar, co w typowej instalacji domowej stanowi trzykrotny zapas bezpieczeństwa.

Złączki Eurokonus 16×2,0 to standard połączeniowy, który po dokręceniu kluczem tworzy szczelne, samocentrujące się złącze bez konieczności lutowania czy zgrzewania. Każda pętla grzewcza pobiera po dwie sztuki, dlatego w komplecie znajdziemy czternaście eurokonusów. Ich obecność eliminuje ryzyko rozszczelnienia w punkcie, w którym rura przechodzi przez ściankę szafki rozdzielaczowej, a to najczęstsze miejsce awarii w instalacjach wykonywanych metodą tradycyjną.

Szafka natynkowa o wymiarach 585×580×120 mm mieści rozdzielacz wraz z zaworami odcinającymi i pozostaje wystarczająco głęboka, by schować dodatkowe elementy automatyki. Folia aluminiowa o grubości 0,1 mm i powierzchni 100 m² w dwóch rolkach pełni rolę izolacji przeciwwilgociowej. Działa jak lustro dla ciepła: odbija promieniowanie z powrotem do pomieszczenia, zamiast pozwalać mu uciekać w strop. W połączeniu ze styropianem o grubości 30 mm uzyskuje się opór cieplny około 0,75 m²K/W, co w świetle normy PN-EN 1264-4 spełnia wymagania dla budynków energooszczędnych.

Spinki mocujące, zwane też klipsami lub uchwytami, utrzymują rurę w zaplanowanym układzie przez cały okres wylewania posadzki. Dwa tysiące sztuk w komplecie dają średnią gęstość 25 spinek na metr bieżący rury, a to gwarantuje, że przewód nie „wypłynie" z projektowanego toru pod ciężarem mokrego betonu.

Parametry techniczne w liczbach

Maksymalna ciągła temperatura pracy 90°C, krótkotrwale do 100°C. Ciśnienie robocze 10 bar przy współczynniku bezpieczeństwa 2,5. Żywotność instalacji określana przez producentów rur na 50 lat, co wynika z odporności PEX na starzenie termiczne i utlenianie. Rozstaw belek rozdzielacza 235 mm pozwala utrzymać stałą odległość między osiami sąsiednich obwodów, dzięki czemu przepływomierze pokazują wiarygodne wskazania.

Montaż ogrzewania podłogowego krok po kroku bez ekipy

Pierwszy etap to przygotowanie podłoża, czyli usunięcie wszelkich nierówności większych niż 2 mm na metrze, zamiatanie pyłu i ułożenie folii aluminiowej na zakładkę 10 cm. Folia tworzy barierę przeciwwilgociową, chroniąc warstwę styropianu przed kapilarnym podciąganiem wody z dolnych kondygnacji. Bez niej styropian nasiąka wilgocią i traci część właściwości izolacyjnych, a to oznacza wyższe rachunki za ogrzewanie przez cały okres eksploatacji.

Następny krok to ułożenie styropianu EPS 100 o grubości co najmniej 30 mm, a w stropie nad nieogrzewanym garażem nawet 50 mm. Płyty łączą się na pióro-wpust lub dociskowo, by wyeliminować mostki termiczne. Na tym etapie warto zainstalować taśmę brzegową po obwodzie pomieszczenia, ponieważ kompensuje ona rozszerzalność cieplną wylewki i zapobiega pękaniu posadzki przy ścianie.

Montaż rozdzielacza zaczyna się od wyznaczenia osi szafki na ścianie, zwykle 60 cm nad poziomem gotowej podłogi. Zawory odcinające i przepływomierze montuje się przed zawieszeniem korpusu, by nie opuścić przypadkiem nakrętki w trudno dostępne miejsce. Po zawieszeniu szafka powinna wisieć idealnie pionowo; nawet niewielkie przechylenie powoduje gromadzenie się powietrza w górnym rozdzielaczu i konieczność częstego odpowietrzania.

Rozkład rur wymaga podjęcia decyzji o schemacie układu, bo od niego zależy jednorodność temperatury podłogi. Ślimak (układ spiralny) utrzymuje naprzemiennie ciepłą i chłodną rurę, dzięki czemu współczynnik nierównomierności nie przekracza 1°C. Meander (układ grzebieniowy) daje większy gradient, ale sprawdza się w wąskich, wydłużonych pomieszczeniach, gdzie nie można wykonać łagodnych łuków. Rozstaw rur 15-20 cm to standard dla typowych pomieszczeń mieszkalnych; powyżej 20 cm pojawiają się wyczuwalne strefy zimna przy podłodze.

Próba ciśnieniowa poprzedza wylewkę i polega na napełnieniu instalacji wodą pod ciśnieniem 6 bar przez minimum 60 minut. Manometr nie może wykazać spadku większego niż 0,2 bar, bo każdy taki spadek sygnalizuje nieszczelność, która po zalaniu betonem zmieni się w kosztowną naprawę. Właśnie dlatego próbę wykonuje się dwukrotnie: raz z rurami widocznymi, drugi raz po przykryciu wylewką i ponownym napełnieniu.

Wylewka anhydrytowa o grubości 35 mm nad rurą (lub cementowa 45 mm) zamyła cykl montażowy. Anhydryt lepiej otula rurę i przewodzi ciepło lepiej o około 20% niż cement, ale wymaga wcześniejszego wygrzania instalacji przed położeniem parkietu. Czas schnięcia anhydrytu wynosi 7 dni na centymetr grubości, cement zaś 28 dni.

Sprawdzian jakości po montażu

Po tygodniu od wylania uruchamia się źródło ciepła i podnosi temperaturę zasilania o 5°C co 24 godziny, aż do uzyskania temperatury projektowej 35-40°C. Taki powolny wygrzew zapobiega szokowi termicznemu warstwy wylewki i mikropęknięciom, które objawiałyby się dopiero po kilku miesiącach eksploatacji.

Ile kosztuje zestaw do podłogówki wodnej w porównaniu z firmą

Cena samego kompletu oscyluje wokół 5 000 zł za powierzchnię 80 m². W tej kwocie mieści się rozdzielacz, rura, szafka, folia, spinki i eurokonusy, czyli wszystko, co potrzebne do wykonania instalacji od zera. Koszty eksploatacyjne roczne przy współczynniku zapotrzebowania 80 W/m² wynoszą około 4 100 zł, przy założeniu 5 000 godzin grzewczych sezonu i ceny energii 0,62 zł/kWh dla pompy ciepła. W przypadku kotła gazowego koszt spada o jedną czwartą, ale rośnie zależność od cen gazu.

Ekipa, która wykonuje podłogówkę „pod klucz", wycenia robociznę na 8 000-12 000 zł, a czasem nawet więcej, jeśli klient żąda próby ciśnieniowej z protokołem i raportem z kamery termowizyjnej. W praktyce różnica między zestawem a wykonawcą wynika nie z jakości komponentów, lecz z marży, transportu i logistyki. Sam zestaw zawiera bowiem dokładnie te same rury, rozdzielacze i złączki, które kupuje instalator w hurtowni.

Maty elektryczne kosztują mniej na starcie (1 800-2 200 zł za 80 m²), ale generują wyższe rachunki za prąd, bo współczynnik przewodzenia maty jest mniejszy niż rury wodnej. Roczne zużycie energii rośnie w tym przypadku o 35-50%, a w budynku o słabej izolacji różnica sięga nawet 80%. Dlatego w domach pasywnych maty elektryczne pełnią raczej rolę uzupełniającą niż głównego źródła ciepła.

Kiedy nie warto iść w wariant DIY

W budynku z projektem przyłącza wysokotemperaturowego (powyżej 55°C) rura PEX/AL/PEX wciąż pracuje poprawnie, ale bez regulacji prowadzi do przegrzewania. Należałoby wtedy dobrać zawory mieszające, a to już praca dla projektanta instalacji. Remont generalny starego domu z nierównym stropem też nie sprzyja samodzielnemu montażowi, bo wyrównanie podłowy wymaga masy samopoziomującej i wiedzy o jej przyczepności.

Najczęstsze błędy przy samodzielnym układaniu rur PEX

Za rzadkie rozmieszczenie spinek to pierwszy i najczęstszy grzech. Rura, która „pływa" w wylewce, zmienia geometrię układu, a po włączeniu ogrzewania pojawiają się miejsca przegrzane i niedogrzane. W ekstremalnych przypadkach rura wypływa ponad poziom wylewki i uszkadza parkiet. Gęstość spinek 25 szt./mb utrzymuje stały rozstaw 15 cm w świetle rury, co przekłada się na płaski profil temperaturowy.

Pomijanie próby ciśnieniowej to drugi błąd, który wychodzi po miesiącach. Ciśnienie próbne 6 bar przez godzinę z manometrem klasy 1,6 eliminuje nieszczelności, które w przeciwnym razie objawiałyby się mokrą plamą na stropie sąsiada. Nikt nie kocha procedur, ale jedna godzina cierpliwości ratuje dziesięciotysięczny remont sąsiada poniżej.

Zbyt duży rozstaw rur, przekraczający 20 cm, tworzy wyczuwalne strefy zimna przy podłodze. To nie jest kwestia gustu, lecz fizyki: noga ludzka traci ciepło, gdy podłoga ma poniżej 24°C, a przy rozstawie 25 cm temperatura spada do 22°C w połowie odstępu. Konsekwencją bywają zimne stopy, zwłaszcza u dzieci bawiących się na podłodze.

Brak taśmy brzegowej kończy się pęknięciem wylewki przy ścianie. Beton anhydrytowy rozszerza się o 0,01% przy zmianie temperatury o 10°C; przy powierzchni 80 m² daje to kilka milimetrów ruchu, które musi gdzieś „pójść". Taśma brzegowa o grubości 8 mm kompensuje ten ruch, tworząc szczelinę dylatacyjną tam, gdzie powinna być.

Sposób na uniknięcie błędów

Przed rozpoczęciem pracy warto rozrysować plan pętli na papierze milimetrowym. Nawet osoba nietechniczna zauważy wtedy, że w pokoju 4×5 m zmieszczą się dwie pętle po 80 mb każda, a nie trzy, co obniża koszt rury i upraszcza hydraulikę rozdzielacza. Plan w skali 1:50 pozwala też kontrolować promienie gięcia, które nie powinny być mniejsze niż pięciokrotność średnicy zewnętrznej rury (80 mm dla rury 16 mm).

Mikroklimat domu: dlaczego podłogówka wodna wypada korzystnie

Komfort cieplny oznacza brak ruchu powietrza przy podłodze i stabilną temperaturę od stóp do głowy. W tradycyjnej instalacji grzejnikowej temperatura powietrza przy podłodze bywa o 3-4°C niższa niż przy suficie, a to wymusza, by grzejnik dmuchał ciepłem „od góry". Podłogówka wodna działa odwrotnie: emituje ciepło na całej powierzchni, więc gradient temperatury nie przekracza 2°C między podłogą a głową dorosłego człowieka.

Mniej kurzu w powietrzu wynika z braku konwekcji wymuszonej. Grzejnik ścienny o temperaturze 60°C unosi drobiny pyłu i alergenów, które krążą po pomieszczeniu przez wiele godzin. Podłogówka pracuje w zakresie 25-29°C, więc ruch powietrza jest minimalny. Dlatego w domach, w których mieszkają alergicy, instalacja podłogowa bywa zaleceniem lekarzy pulmonologów.

Współczynnik efektywności energetycznej rośnie, gdy źródłem ciepła jest pompa ciepła lub kondensacyjny kocioł gazowy. Woda w podłogówce krąży w temperaturze 30-40°C, czyli znacznie poniżej temperatury potrzebnej grzejnikom ściennym (60-75°C). Pompa ciepła zyskuje wtedy kilkanaście procent sprawności, a kocioł gazowy wchodzi w tryb kondensacji, odzyskując ciepło z pary wodnej ze spalin. Efektem jest niższe zużycie energii pierwotnej, potwierdzone badaniami Krajowej Agencji Poszanowania Energii.

Kiedy warto skonsultować projekt z projektantem

W domu z rekuperacją i wentylacją mechaniczną dobór obwodów rozdzielacza wymaga uwzględnienia dodatkowych strat ciepła przy nawiewie. Projektant obliczy wtedy spadek ciśnienia w kanałach i dobierze średnicę rur zasilających do rozdzielacza. Bez tych obliczeń instalacja podłogowa może współpracować z wentylacją w sposób nieoptymalny i powodować przeciągi w sezonie zimowym.

W budynku zabytkowym lub w termomodernizacji starszego domu projektant oceni, czy strop wytrzyma dodatkowe obciążenie wylewką i wodą grzewczą. Ciężar wypełnionej instalacji podłogowej wynosi około 80-120 kg/m² w zależności od grubości wylewki i zastosowanej rury. Strop drewniany o niewielkiej nośności może wymagać wzmocnienia lub redukcji grubości warstwy.

W przypadku łączenia podłogówki z kominkiem z płaszczem wodnym konieczne jest uzgodnienie priorytetów źródeł ciepła. Automatyka kotłowni musi wiedzieć, czy najpierw załączyć obieg podłogowy, czy obieg kominka. Bez automatyki realizacja nie osiągnie deklarowanej sprawności, a rachunki za gaz mogą zaskoczyć.

Praktyczny scenariusz inwestora na 80 m²

Dom o powierzchni użytkowej 120 m² z ogrzewaniem podłogowym na parterze, czyli około 80 m², zużywa rocznie 9 800 kWh ciepła przy współczynniku zapotrzebowania 80 W/m² i umiarkowanej izolacji. Pompa ciepła o mocy 8 kW obsłuży takie obciążenie bez dodatkowej grzałki elektrycznej, a koszt energii elektrycznej w taryfie dwustrefowej sięgnie 4 100 zł rocznie. Kocioł gazowy obniży tę kwotę o 25%, o ile cena gazu nie wzrośnie w sezonie.

Czas zwrotu inwestycji w porównaniu z ekipą wynosi 3-5 lat, jeśli różnica kosztów montażu wynosi 4 000-7 000 zł. Po tym okresie oszczędność zaczyna pracować na rzecz inwestora, a komfort cieplny pozostaje na takim samym poziomie jak w przypadku realizacji zleconej fachowcom od A do Z.

W domu pasywnym, w którym zapotrzebowanie spada do 30-40 W/m², moc pompy można zredukować do 4 kW, a koszty eksploatacji maleją o połowę. W takim budynku ogrzewanie podłogowe wodne staje się najtańszą formą zapewnienia komfortu, a sama instalacja zwraca się nie dzięki oszczędnościom na montażu, lecz dzięki niższemu zużyciu energii przez cały cykl życia budynku.

Kompletny zestaw do ogrzewania podłogowego wodnego na 80 m² obejmuje siedem obwodów rozdzielacza, 500 metrów rury PEX/AL/PEX 16×2,0, czternaście eurokonusów, dwie rolki folii aluminiowej, dwa tysiące spinek i szafkę natynkową. Rura pracuje do 90°C, wytrzymuje 10 bar, a żywotność producenta sięga 50 lat. Montaż zajmuje 2-3 dni, koszt materiałów wynosi około 5 000 zł, a próba ciśnieniowa 6 bar przez godzinę zamyka etap przed wylewką.

Samodzielne wykonanie instalacji wymaga przestrzegania trzech kluczowych zasad: gęstości spinek 25 szt./mb, próby ciśnieniowej przed zalaniem i rozstawu rur nieprzekraczającego 20 cm. Zaniedbanie którejkolwiek z tych reguł oznacza problemy z eksploatacją, które mogą kosztować więcej niż oszczędność na ekipie. W domu z rekuperacją lub kominkiem z płaszczem wodnym konsultacja z projektantem pozostaje inwestycją, która zwraca się w postaci niższych rachunków za energię przez kolejne dekady.

Decyzja o zestawie DIY powinna opierać się na realnym rachunku ekonomicznym, a nie wyłącznie na intuicji „czy podołam". Zestaw za 5 000 zł zamiast faktury na 10 000 zł to kwota, która w wielu budżetach domowych robi różnicę. Wystarczy zarezerwować jeden weekend, drugą osobę do pomocy, podstawowe narzędzia i odrobinę cierpliwości, by cieszyć się ogrzewaniem, które oddaje ciepło tam, gdzie człowiek styka się z podłogą: pod stopami.

Źródła danych i regulacji: PN-EN 1264 (norma dotycząca wodnego ogrzewania podłogowego), przepisy prawa budowlanego (Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie), dane techniczne producentów systemów rurowych PEX/AL/PEX publikowane w kartach katalogowych, raporty Krajowej Agencji Poszanowania Energii dotyczące efektywności instalacji niskotemperaturowych (witryna kape.gov.pl), informacje Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych o doborze rozdzielaczy (witryna polskiinstalator.pl).
