Jak Działa Pompa Ciepła Powietrze-Woda? 2025

Wielu z nas kojarzy pompy ciepła z czymś skomplikowanym i futurystycznym, ale tak naprawdę ich zasada działania pompy ciepła powietrze-woda opiera się na prostych prawach fizyki, które odmieniają oblicze ogrzewania naszych domów. W największym skrócie, pompa ciepła to urządzenie, które pobiera energię cieplną z powietrza na zewnątrz budynku, nawet w mroźne dni, a następnie przetwarza ją i przekazuje do instalacji grzewczej wewnątrz, dostarczając przyjemne ciepło oraz ciepłą wodę użytkową. To niczym magiczna maszyna, która z zimnego powietrza tworzy ciepło, wykorzystując przy tym minimalne ilości energii elektrycznej. Fascynujące, prawda?

• Komponenty Systemu Pompy Ciepła Powietrze-Woda
• Cykl Termodynamiczny w Pompie Ciepła Powietrze-Woda
• Wymiennik Ciepła i Przekazywanie Energii w Pompie Powietrze-Woda
• Zastosowanie i Efektywność Pompy Ciepła Powietrze-Woda
• Q&A

Kiedy spojrzymy na technologię, która stoi za pompami ciepła, warto przyjrzeć się kilku kluczowym aspektom, które wpłynęły na ich rosnącą popularność. Przeprowadziliśmy analizę danych rynkowych i efektywnościowych, aby lepiej zrozumieć, dlaczego coraz więcej osób decyduje się na takie rozwiązanie.

Powyższe dane wyraźnie pokazują, że pompy ciepła powietrze-woda nie tylko przyczyniają się do znacznego zmniejszenia emisji dwutlenku węgla, ale również generują odczuwalne oszczędności dla użytkowników. Wskaźnik Efektywności (COP), który często przekracza wartość 4.0, oznacza, że z jednej jednostki energii elektrycznej pompa jest w stanie wygenerować cztery lub więcej jednostek energii cieplnej. To sprawia, że są one wyjątkowo atrakcyjne w obliczu rosnących cen energii i zmieniających się regulacji prawnych dotyczących ochrony środowiska.

Warto również zauważyć, że inwestycja w pompę ciepła, choć początkowo może wydawać się znacznym wydatkiem, zwraca się w stosunkowo krótkim czasie, zwłaszcza biorąc pod uwagę dostępność programów dotacyjnych i ulg podatkowych. Na przykład, w Polsce program "Czyste Powietrze" oferuje hojne dofinansowania, które mogą obniżyć koszt instalacji nawet o kilkadziesiąt procent, czyniąc tę technologię dostępną dla szerszego grona odbiorców. To przemyślana decyzja zarówno z perspektywy domowego budżetu, jak i przyszłości naszej planety.

Przeczytaj również o Pompa ciepła powietrzepowietrze zasada działania

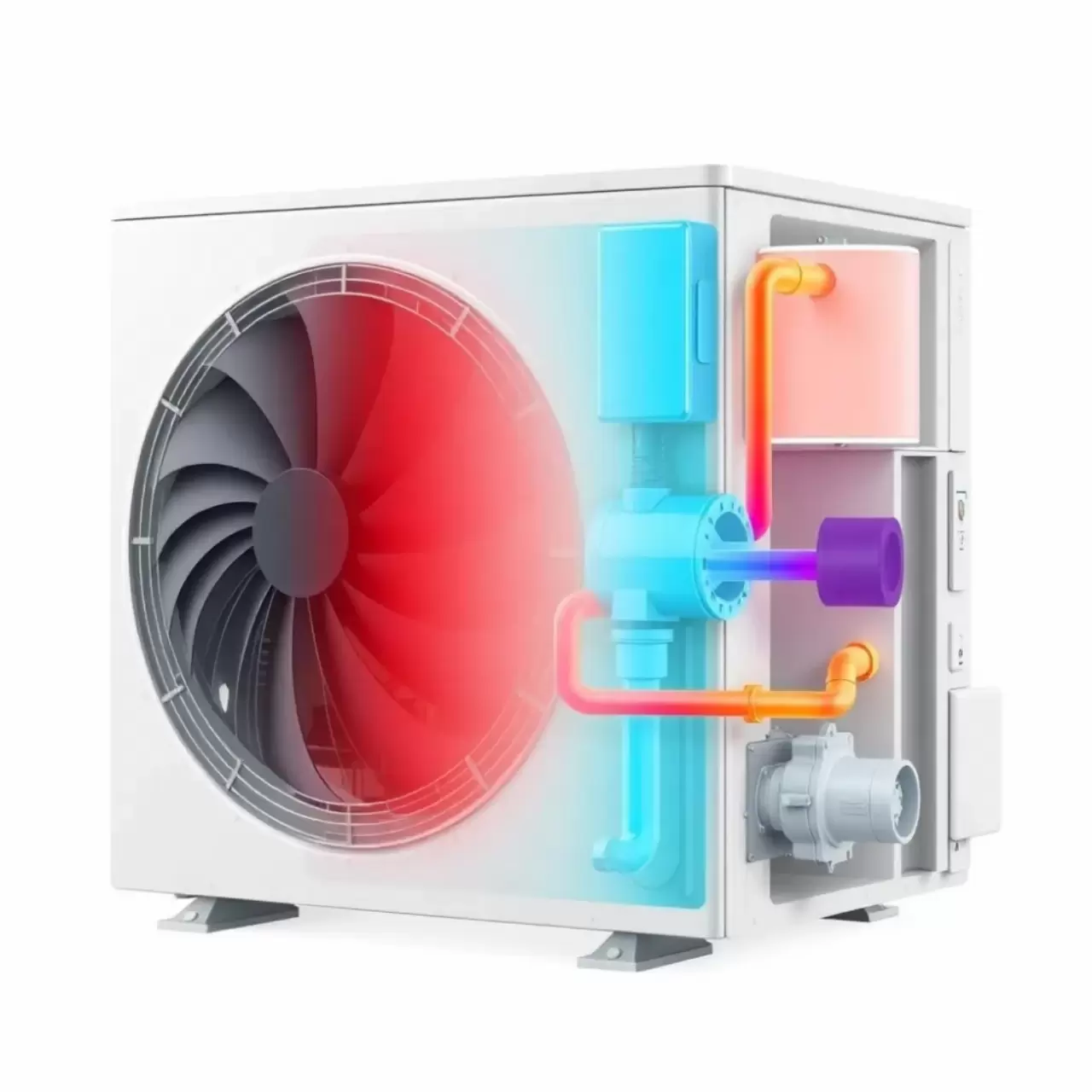

Komponenty Systemu Pompy Ciepła Powietrze-Woda

Zanim zagłębimy się w meandry termodynamiki, przyjrzyjmy się budowie, która sprawia, że pompa ciepła powietrze-woda jest tak skuteczna. To trochę jak orkiestra, gdzie każdy instrument ma swoją rolę, a zgrana współpraca wszystkich elementów tworzy harmonijną melodię ciepła w naszym domu. Kluczowe elementy to wentylator, parownik, sprężarka, skraplacz i zawór rozprężny. Każdy z nich pełni niezwykle istotną funkcję w całym cyklu grzewczym.

Wentylator, umieszczony w jednostce zewnętrznej, jest niczym płuca systemu zasysa powietrze z otoczenia. To właśnie z tego powietrza, nawet gdy temperatura na zewnątrz oscyluje wokół zera stopni Celsjusza, pompa ciepła jest w stanie wyekstrahować cenne ciepło. Jakość wentylatora ma bezpośredni wpływ na wydajność całego systemu, im sprawniej i ciszej pracuje, tym większy komfort użytkownika.

Parownik to kolejna gwiazda przedstawienia. To tutaj czynnik chłodniczy, krążący wewnątrz zamkniętego obiegu pompy ciepła, absorbuje energię cieplną z zasysanego powietrza. Następuje zmiana stanu skupienia czynnika chłodniczego z cieczy w gaz, wszystko dzięki niskiej temperaturze wrzenia tego specjalnego płynu. Wyobraźmy to sobie jako gąbkę, która wchłania ciepło z otoczenia.

Sprawdź Pompa ciepła i fotowoltaika na nowych zasadach

Po opuszczeniu parownika gazowy czynnik chłodniczy o niskim ciśnieniu i temperaturze trafia do sprężarki. To serce systemu, które odpowiada za podniesienie ciśnienia i temperatury czynnika chłodniczego. Proces sprężania, choć wymaga pewnej ilości energii elektrycznej, jest kluczowy dla efektywnego transferu ciepła. To właśnie tutaj „ubogie” w ciepło powietrze przekształca się w wysokoenergetyczny gaz, gotowy do oddania ciepła do instalacji grzewczej. Inwestowanie w wysokiej jakości sprężarkę to inwestowanie w niższe rachunki za prąd.

Następnie, wysoko sprężony i rozgrzany czynnik chłodniczy kieruje się do skraplacza. To drugie, równie ważne miejsce wymiany ciepła, tym razem z wnętrzem budynku. Tutaj czynnik chłodniczy oddaje zgromadzone ciepło wodzie krążącej w instalacji grzewczej domu, na przykład do grzejników lub ogrzewania podłogowego. Podczas tego procesu czynnik chłodniczy skrapla się z powrotem do stanu ciekłego, uwalniając przy tym dużą ilość energii cieplnej, która jest następnie dystrybuowana w budynku. Zadaniem pompy ciepła powietrze-woda jest przenoszenie ciepła z jednego miejsca do drugiego.

Ostatnim, lecz nie mniej ważnym komponentem jest zawór rozprężny. Po tym, jak czynnik chłodniczy oddał swoje ciepło i skroplił się, zawór rozprężny obniża jego ciśnienie i temperaturę, przygotowując go do ponownego wchłaniania ciepła w parowniku. Jest to element, który reguluje przepływ czynnika chłodniczego, zapewniając optymalne warunki pracy dla całego układu. Precyzyjna kalibracja zaworu rozprężnego jest kluczowa dla utrzymania wysokiej efektywności systemu.

Warto przeczytać także o Pompa ciepła zasada działania

Tak więc, wentylator, parownik, sprężarka, skraplacz i zawór rozprężny tworzą zgrany zespół, który umożliwia pompom ciepła powietrze-woda efektywne czerpanie energii z zewnątrz i dostarczanie jej do naszych domów. Zrozumienie roli każdego komponentu pozwala docenić zaawansowanie tej technologii i jej potencjał w transformacji sposobu, w jaki ogrzewamy nasze przestrzenie. Przy doborze systemu, warto zwrócić uwagę na jakość i renomę producentów poszczególnych komponentów.

Cykl Termodynamiczny w Pompie Ciepła Powietrze-Woda

Zrozumienie działania pompy ciepła to jak poznawanie historii z dobrą narracją, gdzie kluczową rolę odgrywa cykl termodynamiczny, znany również jako cykl Carnota, choć w rzeczywistości jest to odwrócony cykl Rankine’a. To on decyduje o tym, jak efektywnie następuje przenoszenie ciepła z powietrza zewnętrznego do systemu grzewczego wewnątrz budynku. Cały proces jest powtarzalny i odbywa się bez ustannych przerw, zapewniając stałe źródło ciepła.

Na początku, wentylator w jednostce zewnętrznej zasysa ogromne ilości powietrza z otoczenia. Nawet jeśli na dworze panuje mróz, to powietrze wciąż zawiera energię cieplną, którą można wykorzystać. To jest punkt startowy całej podróży. Im więcej powietrza i im efektywniej jest ono zasysane, tym więcej ciepła można z niego pobrać, co z kolei wpływa na wydajność pompy.

Następnie, zassane powietrze przepływa przez parownik, gdzie spotyka się z czynnikiem chłodniczym. Ciepło z tego powietrza jest „łapane” przez specjalny płyn chłodzący w pompie. Ten płyn charakteryzuje się bardzo niską temperaturą wrzenia, co oznacza, że nawet przy niskich temperaturach zewnętrznych łatwo przechodzi ze stanu ciekłego w gazowy, pochłaniając przy tym energię cieplną z powietrza. To jak roztopiony lód, który choć zimny, pochłania ciepło z otoczenia, aby się stopić.

Po wchłonięciu ciepła, czynnik chłodniczy, teraz w postaci gazu o niskim ciśnieniu i temperaturze, trafia do sprężarki. Sprężarka zwiększa ciśnienie gazu, co jednocześnie powoduje wzrost jego temperatury. To kluczowy moment, w którym energia cieplna zyskuje odpowiednie parametry, aby móc zostać przekazana do instalacji grzewczej domu. Wyższe ciśnienie i temperatura czynnika chłodniczego oznaczają, że może on efektywniej oddać ciepło do wody grzewczej.

Stamtąd, wysokoenergetyczny gaz kieruje się do skraplacza, który znajduje się w jednostce wewnętrznej pompy ciepła. W skraplaczu czynnik chłodniczy oddaje swoje ciepło do wody krążącej w instalacji centralnego ogrzewania lub do pojemnika z ciepłą wodą użytkową. Wskutek oddawania ciepła czynnik chłodniczy zmienia stan skupienia z powrotem na ciekły. To jest moment, w którym „łapane” ciepło staje się dostępne dla naszego domu, ogrzewając kaloryfery czy wodę w kranie.

Na koniec swojej podróży, ciekły czynnik chłodniczy o wysokim ciśnieniu przepływa przez zawór rozprężny. W zaworze tym następuje gwałtowny spadek ciśnienia i temperatury czynnika chłodniczego, przygotowując go do ponownego cyklu absorbowania ciepła w parowniku. Dzięki temu proces się zamyka i może być bez przerwy powtarzany, zapewniając ciągłe dostawy ciepła do budynku. To ciągła rewitalizacja czynnika, gotowego do następnej misji.

Cały ten cykl termodynamiczny jest zarządzany przez zaawansowaną automatykę, która na bieżąco monitoruje warunki zewnętrzne i wewnętrzne, optymalizując pracę pompy ciepła. Dzięki temu, pompa ciepła powietrze-woda jest w stanie efektywnie i ekologicznie ogrzewać nasz dom, wykorzystując do tego minimalne ilości energii elektrycznej, a przede wszystkim darmowe ciepło z powietrza. To nie jest magia, to czysta inżynieria w służbie komfortu i oszczędności.

Wymiennik Ciepła i Przekazywanie Energii w Pompie Powietrze-Woda

Skuteczność działania pompy ciepła powietrze-woda w dużej mierze zależy od efektywności wymiany ciepła, która zachodzi w dwóch kluczowych komponentach: parowniku i skraplaczu. To właśnie te wymienniki ciepła stanowią serce procesu transferu energii, umożliwiając pobieranie niskotemperaturowego ciepła z otoczenia i przekazywanie go do systemu grzewczego wewnątrz budynku. Można powiedzieć, że są to płuca i trzustka systemu, bez których to wszystko by nie działało, albo działało by nieefektywnie.

W parowniku, zlokalizowanym zazwyczaj w jednostce zewnętrznej, dochodzi do absorpcji ciepła z powietrza atmosferycznego. Powietrze, zasysane przez wentylator, przepływa przez lamelowe powierzchnie parownika, gdzie oddaje swoją energię cieplną czynnikowi chłodniczemu. Podgrzany płyn chłodzący przepływa przez wymiennik ciepła, gdzie oddaje swoje ciepło do wody w systemie grzewczym. Delikatnie mówiąc, to właśnie tutaj czynnik chłodniczy, o bardzo niskiej temperaturze wrzenia, przechodzi w stan gazowy, pochłaniając energię z otaczającego go powietrza. Projektowanie parownika skupia się na maksymalizacji powierzchni wymiany ciepła, aby jak najwięcej energii mogło zostać efektywnie wchłonięte, nawet w trudnych warunkach zimowych.

Po sprężeniu i podniesieniu temperatury, gazowy czynnik chłodniczy trafia do skraplacza, który jest zazwyczaj zintegrowany z jednostką wewnętrzną pompy ciepła. Tutaj role się odwracają czynnik chłodniczy oddaje swoje wysokotemperaturowe ciepło wodzie krążącej w obiegu grzewczym budynku. W tym procesie czynnik chłodniczy skrapla się z powrotem do postaci ciekłej, a uwolnione ciepło jest wykorzystywane do ogrzewania domu lub przygotowania ciepłej wody użytkowej. Skraplacz to niczym piec, który przekazuje to zgromadzone ciepło do naszych grzejników czy podłogówki.

Kluczem do optymalnej wydajności tych wymienników jest ich konstrukcja i użyte materiały. Zazwyczaj stosuje się miedź lub aluminium ze względu na ich doskonałe właściwości przewodzenia ciepła. Lamele, czyli specjalne żeberka, znacznie zwiększają powierzchnię wymiany ciepła, co pozwala na efektywniejsze przekazywanie energii między czynnikiem chłodniczym a powietrzem czy wodą. Regularne czyszczenie i konserwacja tych elementów jest kluczowa dla utrzymania ich sprawności przez cały okres eksploatacji urządzenia.

Efektywność wymiany ciepła ma bezpośrednie przełożenie na współczynnik COP (Coefficient of Performance) urządzenia, który określa stosunek uzyskanej energii cieplnej do zużytej energii elektrycznej. Im lepiej zaprojektowane i wykonane są wymienniki ciepła, tym wyższy COP, a co za tym idzie, niższe rachunki za ogrzewanie. Na przykład, pompa ciepła z COP 4 oznacza, że na każde zużyte 1 kWh energii elektrycznej, urządzenie dostarcza 4 kWh energii cieplnej. To jakby kupować chleb za 1 zł, a dostawać 4 bochenki bardzo korzystna oferta.

Warto również wspomnieć o technologiach zapobiegających szronieniu parownika w niskich temperaturach zewnętrznych. Szronienie może znacząco obniżyć efektywność wymiany ciepła i tym samym wydajność pompy. Nowoczesne pompy ciepła wyposażone są w inteligentne systemy odszraniania, które automatycznie inicjują krótki cykl odwrócony, aby usunąć szron z powierzchni parownika, minimalizując straty energii i zapewniając ciągłość pracy urządzenia. Dobra automatyka w tym zakresie to podstawa.

Podsumowując, wymienniki ciepła w pompie ciepła powietrze-woda są esencją jej działania, umożliwiając efektywny transfer energii z otoczenia do naszego domu. Ich zaawansowana konstrukcja i zastosowane technologie sprawiają, że pompa ciepła powietrze-woda jest w stanie efektywnie i ekologicznie ogrzewać i wytwarzać wodę użytkową oraz wodę w domowym systemie grzewczym, wykorzystując do tego głównie ciepło z zewnątrz. To mistrzostwo inżynierii, które przekłada się na realne korzyści dla domu i środowiska.

Zastosowanie i Efektywność Pompy Ciepła Powietrze-Woda

Zasada działania pompy ciepła powietrze-woda jest niezwykle prosta, a co za tym idzie, uniwersalna, co czyni ją idealnym rozwiązaniem dla szerokiego spektrum zastosowań w budownictwie jednorodzinnym i wielorodzinnym. Od nowo budowanych domów po budynki modernizowane, gdzie systemy grzewcze bazujące na paliwach kopalnych odchodzą w niebyt, pompy ciepła stają się pierwszym wyborem dla świadomych inwestorów. To trochę jak zmiana roweru na samochód elektryczny krok w przód, ku lepszemu.

Głównym i najbardziej oczywistym zastosowaniem pomp ciepła powietrze-woda jest oczywiście ogrzewanie pomieszczeń. Są one doskonale kompatybilne z systemami ogrzewania podłogowego, ściennego, a także z tradycyjnymi grzejnikami. Ważne jest, aby instalacja była zaprojektowana w taki sposób, aby pracowała na niższych temperaturach zasilania, co maksymalizuje efektywność pompy ciepła. Należy pamiętać, że jeśli mamy stare, żeliwne grzejniki, których temperatura zasilania wynosi 70 stopni Celsjusza, to pompa ciepła może nie być najbardziej efektywnym rozwiązaniem bez ich wymiany.

Poza ogrzewaniem, pompy ciepła powietrze-woda są również niezwykle efektywne w przygotowywaniu ciepłej wody użytkowej (CWU). Zintegrowane zasobniki CWU lub współpraca z zewnętrznymi zbiornikami umożliwia ciągłe dostarczanie ciepłej wody do kranów, niezależnie od pory roku. To rozwiązanie jest znacznie bardziej ekonomiczne niż tradycyjne podgrzewacze elektryczne czy gazowe, oferując dostęp do ciepłej wody praktycznie za darmo, po uwzględnieniu działania pompy ciepła.

Coraz częściej, zwłaszcza w obliczu rosnących temperatur latem, pompy ciepła powietrze-woda są wykorzystywane do funkcji chłodzenia. Proces ten odbywa się poprzez odwrócenie cyklu termodynamicznego zamiast pobierać ciepło z zewnątrz i oddawać je do wnętrza, pompa ciepła pobiera ciepło z wnętrza budynku i przekazuje je na zewnątrz. To tzw. chłodzenie pasywne w przypadku ogrzewania podłogowego lub aktywne, jeśli pompa jest zintegrowana z systemem klimatyzacji kanałowej. To daje nam dwa w jednym ciepło zimą i przyjemny chłód latem, bez dodatkowych urządzeń.

Efektywność pomp ciepła, wyrażana przez współczynnik COP, jest ich największą zaletą. Im wyższy COP, tym mniej energii elektrycznej zużywa pompa do wytworzenia danej ilości ciepła. Nowoczesne urządzenia osiągają COP na poziomie 4-5, co oznacza, że z 1 kWh energii elektrycznej generują 4-5 kWh energii cieplnej. To przekłada się na znaczne oszczędności w porównaniu do tradycyjnych kotłów gazowych czy elektrycznych. Przenosi ciepło z powietrza zewnętrznego do powietrza wewnątrz budynku.

Ważnym aspektem efektywności jest również sezonowy współczynnik efektywności SCOP (Seasonal Coefficient of Performance), który uwzględnia zmienne warunki pogodowe w ciągu całego roku grzewczego. SCOP daje bardziej realistyczny obraz rocznej wydajności pompy ciepła, co jest kluczowe dla właściwej oceny opłacalności inwestycji. Producenci starają się projektować pompy, które utrzymują wysoki SCOP nawet w niskich temperaturach.

Pompy ciepła powietrze-woda są również synonimem ekologii. Wykorzystując odnawialne źródła energii ciepło z powietrza przyczyniają się do znacznego zmniejszenia emisji CO2 i innych szkodliwych substancji do atmosfery. W połączeniu z panelami fotowoltaicznymi, system ten może stać się niemal zeroenergetyczny, a nawet w pełni autonomiczny, tworząc dom przyszłości. To nie tylko modny trend, to konieczność.

Mimo wielu zalet, pompy ciepła powietrze-woda mają również pewne wady. Ich efektywność spada wraz ze spadkiem temperatury zewnętrznej, chociaż nowoczesne modele radzą sobie z tym problemem coraz lepiej, wykorzystując dodatkowe elementy grzewcze wspomagające. Również początkowy koszt instalacji jest wyższy niż w przypadku systemów opartych na paliwach kopalnych, jednak ta inwestycja zwraca się w perspektywie kilku lat dzięki niższym kosztom eksploatacji i dostępnym dotacjom. Trzeba to traktować jako długoterminowe zobowiązanie, a nie szybki zysk.

Podsumowując, rosnące świadomość ekologiczna i poszukiwania efektywnych rozwiązań energetycznych sprawiają, że urządzenia OZE wciąż zyskują na znaczeniu, a pompy ciepła powietrze-woda są na czele tej rewolucji. Dzięki swojej wszechstronności, wysokiej efektywności i proekologicznemu charakterowi, stanowią one przyszłość ogrzewania domów, oferując komfort, oszczędności i realny wpływ na ochronę środowiska. To inwestycja, która zwraca się zarówno dla portfela, jak i dla planety.

Q&A

P: Jakie są główne komponenty systemu pompy ciepła powietrze-woda?

O: Główne komponenty to wentylator, parownik, sprężarka, skraplacz i zawór rozprężny. Każdy z nich ma kluczowe znaczenie dla prawidłowego i efektywnego działania całego systemu.

P: Na czym polega cykl termodynamiczny w pompie ciepła powietrze-woda?

O: Cykl termodynamiczny polega na tym, że wentylator zasysa powietrze, z którego ciepło jest absorbowane przez czynnik chłodniczy w parowniku. Następnie czynnik ten jest sprężany, podnosząc jego temperaturę, a potem oddaje ciepło do wody w skraplaczu. Po oddaniu ciepła, czynnik rozpręża się i cykl rozpoczyna się od nowa.

P: Jaką rolę odgrywa wymiennik ciepła w procesie przekazywania energii?

O: Wymienniki ciepła (parownik i skraplacz) są kluczowe w procesie transferu energii. W parowniku czynnik chłodniczy odbiera ciepło z powietrza zewnętrznego, a w skraplaczu oddaje je wodzie w systemie grzewczym budynku. Ich konstrukcja i materiały mają bezpośredni wpływ na efektywność wymiany ciepła.

P: Czy pompy ciepła powietrze-woda mogą być wykorzystywane do chłodzenia?

O: Tak, wiele nowoczesnych pomp ciepła powietrze-woda posiada funkcję chłodzenia, która działa poprzez odwrócenie cyklu termodynamicznego, pobierając ciepło ze środka budynku i oddając je na zewnątrz. To sprawia, że są to urządzenia wielofunkcyjne.

P: Jaka jest efektywność energetyczna pomp ciepła powietrze-woda?

O: Efektywność energetyczna jest bardzo wysoka i wyrażana jest przez współczynnik COP (Coefficient of Performance) lub SCOP (Seasonal Coefficient of Performance). Nowoczesne pompy osiągają COP na poziomie 4-5, co oznacza, że z 1 kWh energii elektrycznej generują 4-5 kWh energii cieplnej. To przekłada się na znaczne oszczędności i korzyści ekologiczne.
